参数规格

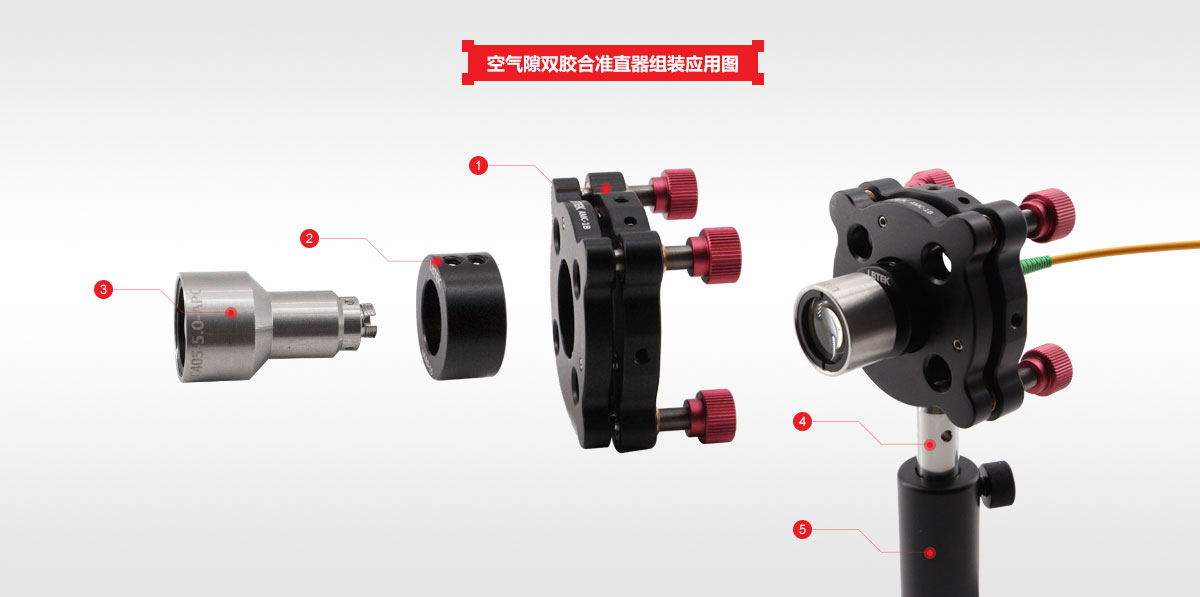

组装
技术说明

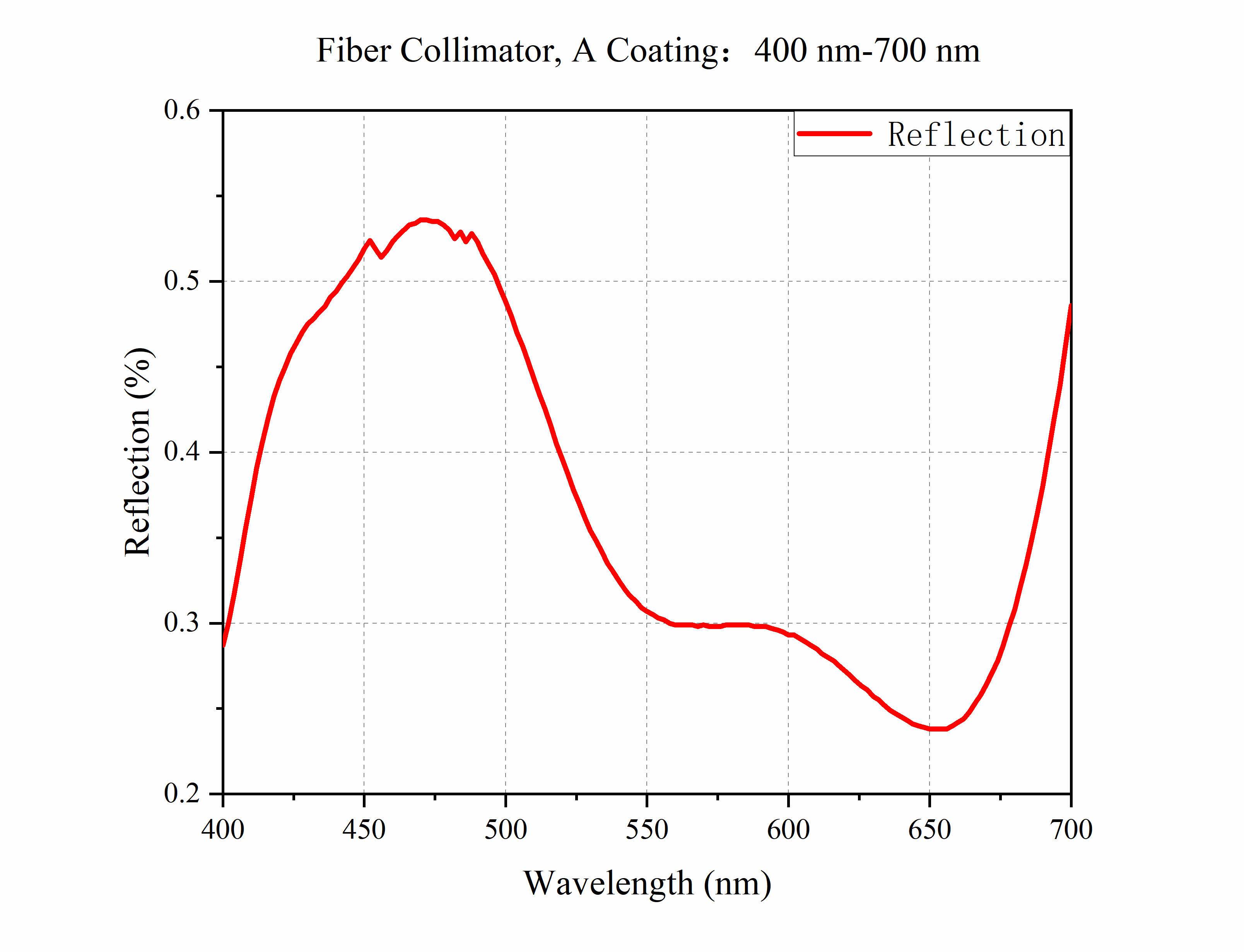

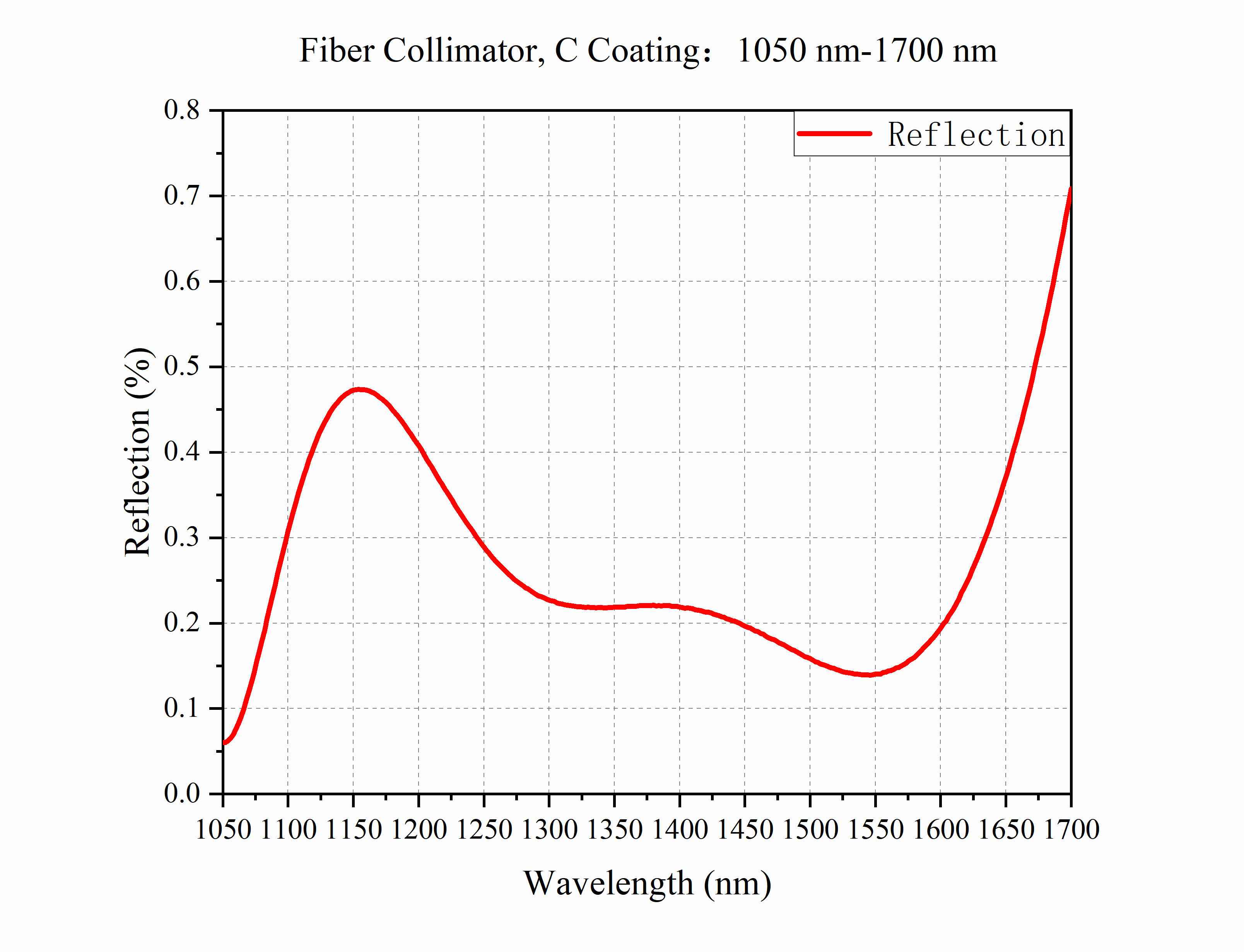

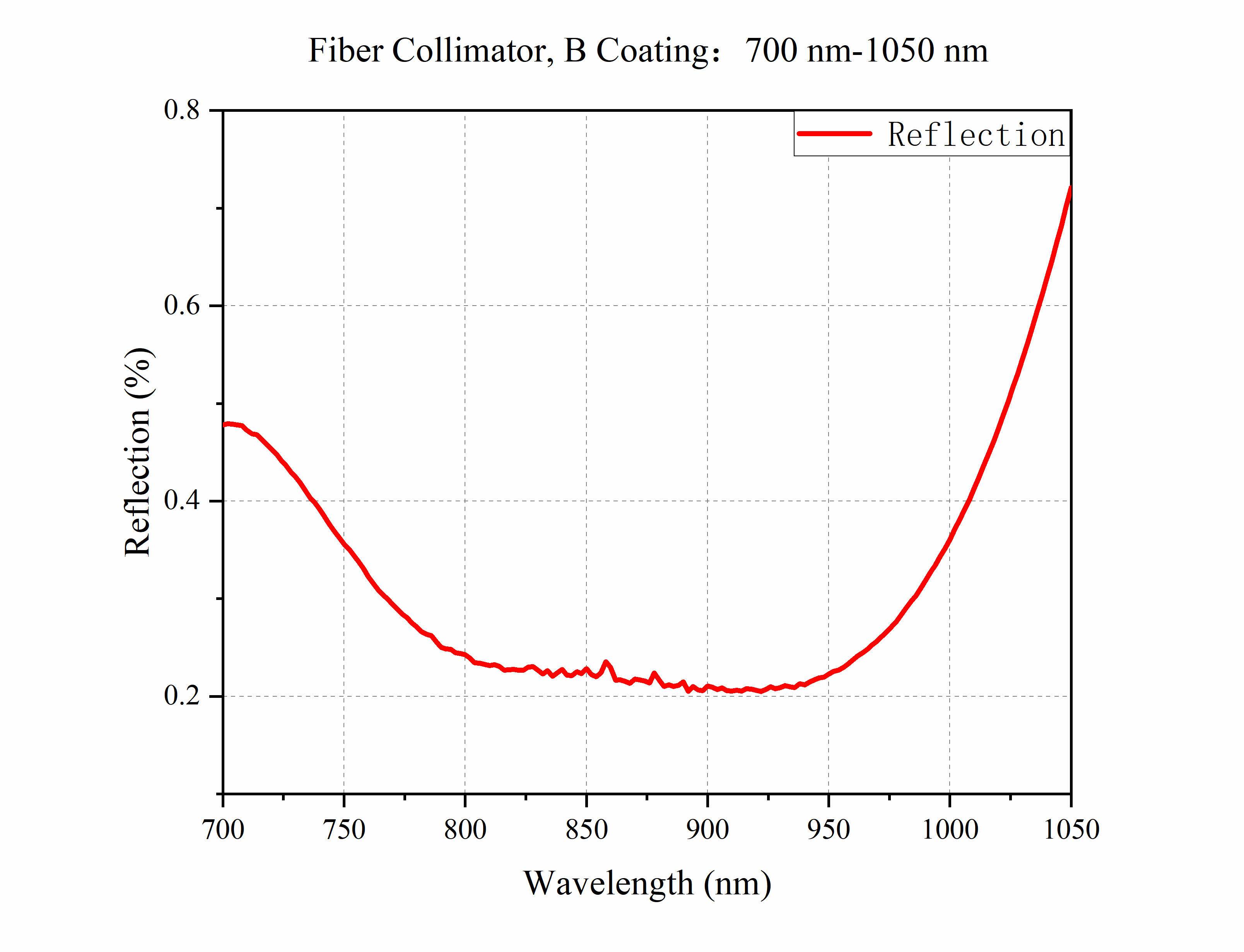

曲线
反馈
产品说明
- 光纤准直器，带FC/APC、FC/PC接口或SMA接口
- 工作波长405 nm-1550 nm
- 简化自由空间激光到光纤的耦合
- 双透镜设计，具有消球差性能
- 无磁不锈钢外壳
- 建议在设计波长使用
LBTEK空气隙双胶合准直器经过预对准，可用于准直从光纤出射的激光，在工作波长下提供衍射极限性能，具有良好的消球差与消色差效果。准直器整体设计结构紧凑，空气隙双胶合准直器具有增透膜，能够良好的减少表面反射，每只准直器依据工作波长进行出厂对准，透镜与插入准直器光纤尖端的距离为一倍焦距。此外，FC/APC版本的插口呈倾斜角度，使从光纤输出的光束以垂直焦平面的方向进入准直器。LBTEK 空气隙双胶合准直器设计波长在405 nm-1550 nm内有多个可选，提供FC/PC与FC/APC和SMA三种光纤接头版本，同时提供多种定制服务，包括定制不同波长、接头类型、外壳尺寸及输出光斑大小等指标，具体定制需求，请联系LBTEK技术支持。

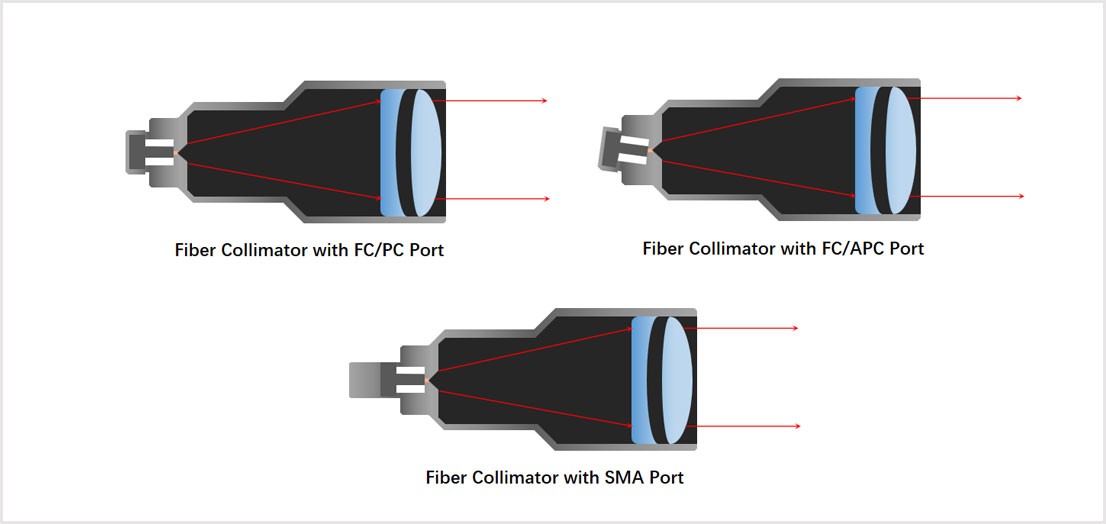

示意图

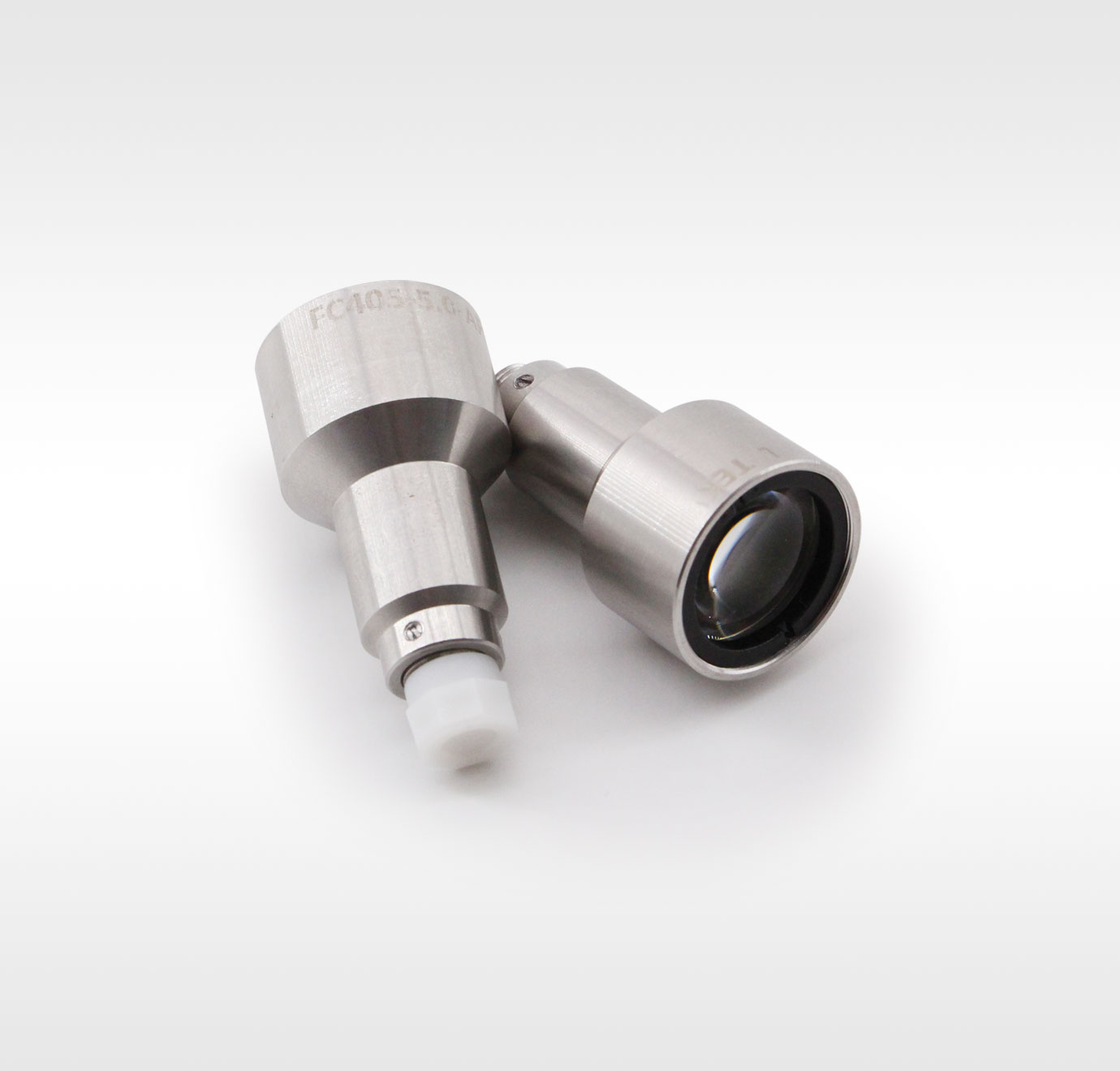

空气隙双胶合准直器，FC/APC接头
- FC/APC接头
- 准直光斑直径：5.0~8.6 mm
- 焦距：33.2~37.1 mm
- 数值孔径（NA）：0.245~0.27
LBTEK所提供的空气隙双胶合准直器没有运动部件，结构紧凑不受错位影响，能够简化自由空间激光到光纤的耦合。带FC/APC接头的空气隙双胶合准直器目前有405 nm、450 nm、520 nm、635 nm、780 nm、850 nm、980 nm、1064 nm、1310 nm、1550 nm十种设计波长可选，并镀有增透膜以减少反射率，详细参数请查看参数表。LBTEK提供多种定制服务，具体定制需求请联系LBTEK技术支持。

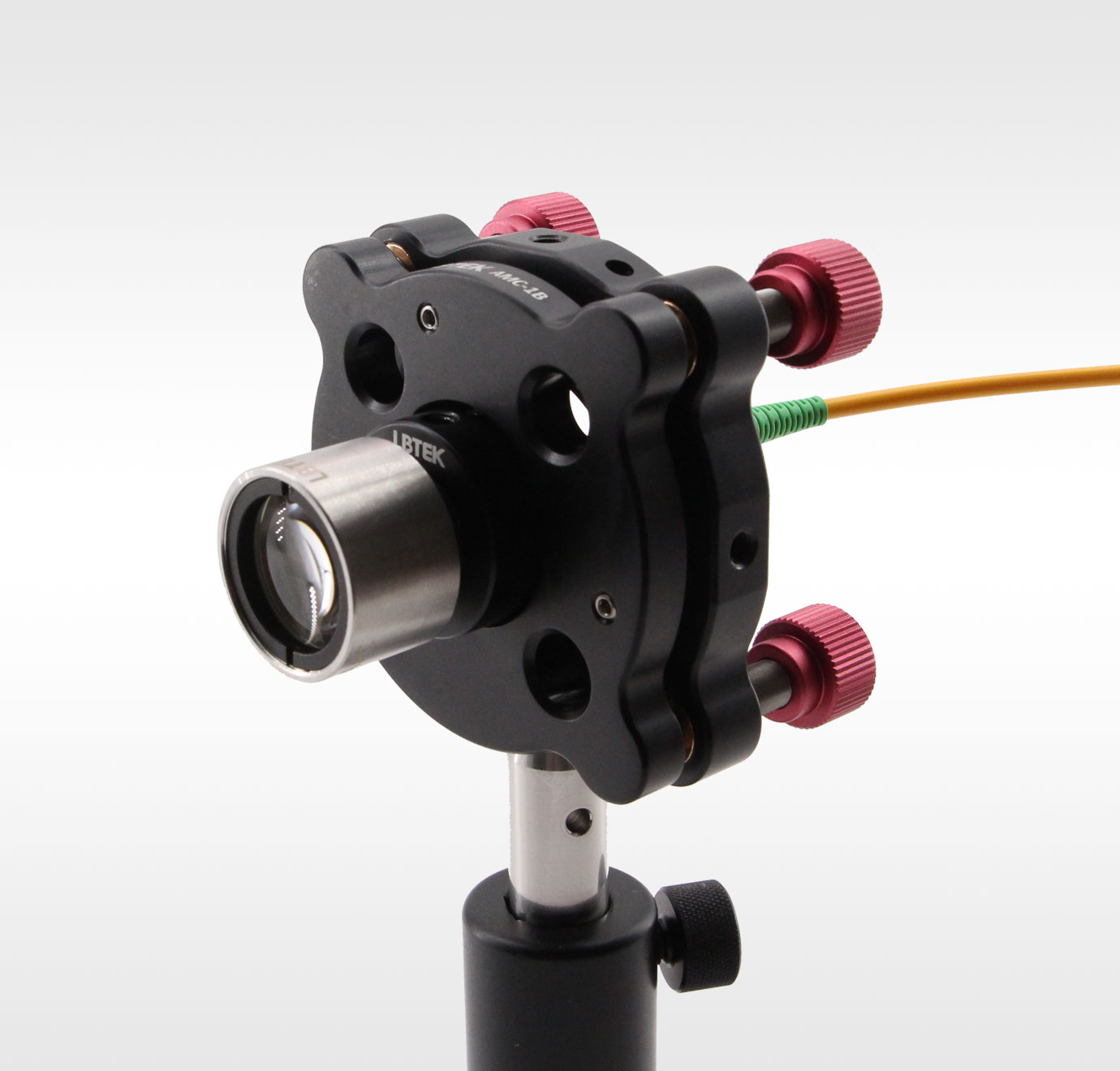

空气隙双胶合准直器安装在同轴调整架中（机械件：UTAD-15、AMC-1B）
产品型号 | 工作波长 | 输出光斑直径 | NAlens | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
| FC1550-6.9-APC | 1550 nm | 6.9 mm | 0.245 | 37.1 mm | ¥2,225.00 | 当天 | 加入购物车 | ||
| FC1310-6.6-APC | 1310 nm | 6.6 mm | 0.245 | 36.7 mm | ¥2,225.00 | 5周 | 加入购物车 | ||
| FC1064-7.9-APC | 1064 nm | 7.9 mm | 0.25 | 36.6 mm | ¥2,225.00 | 当天 | 加入购物车 | ||
| FC980-8.6-APC | 980 nm | 8.6 mm | 0.25 | 36.4 mm | ¥2,225.00 | 当天 | 加入购物车 | ||
| FC850-7.8-APC | 850 nm | 7.8 mm | 0.25 | 36.2 mm | ¥2,225.00 | 5周 | 加入购物车 | ||
| FC780-7.4-APC | 780 nm | 7.4 mm | 0.25 | 35.95 mm | ¥2,225.00 | 当天 | 加入购物车 | ||
| FC635-6.7-APC | 635 nm | 6.7 mm | 0.255 | 35.3 mm | ¥2,225.00 | 当天 | 加入购物车 | ||
| FC520-6.1-APC | 520 nm | 6.1 mm | 0.26 | 34.3 mm | ¥2,225.00 | 当天 | 加入购物车 | ||
| FC450-5.4-APC | 450 nm | 5.4 mm | 0.26 | 33.5 mm | ¥2,225.00 | 当天 | 加入购物车 | ||
| FC405-5.0-APC | 405 nm | 5.0 mm | 0.27 | 33.2 mm | ¥2,225.00 | 当天 | 加入购物车 |
空气隙双胶合准直器，FC/PC接头
- PC/FC接头
- 准直光斑直径：5.0~8.6 mm
- 焦距：33.2~37.1 mm
- 数值孔径（NA）：0.245~0.27
LBTEK所提供的空气隙双胶合准直器没有运动部件，结构紧凑不受错位影响，能够简化自由空间激光到光纤的耦合。带FC/PC接头的空气隙双胶合准直器目前有405 nm、450 nm、520 nm、635 nm、780 nm、850 nm、980 nm、1064 nm、1310 nm、1550 nm十种设计波长可选，并镀有增透膜以减少反射率，详细参数请查看参数表。LBTEK提供多种定制服务，具体定制需求请联系LBTEK技术支持。
空气隙双胶合准直器安装在同轴调整架中（机械件：UTAD-15、AMC-1B）
产品型号 | 工作波长 | 输出光斑直径 | NAlens | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
| FC1550-6.9-PC | 1550 nm | 6.9 mm | 0.245 | 37.1 mm | ¥1,949.00 | 当天 | 加入购物车 | ||
| FC1310-6.6-PC | 1310 nm | 6.6 mm | 0.245 | 36.7 mm | ¥1,949.00 | 5周 | 加入购物车 | ||
| FC1064-7.9-PC | 1064 nm | 7.9 mm | 0.25 | 36.6 mm | ¥1,949.00 | 当天 | 加入购物车 | ||
| FC980-8.6-PC | 980 nm | 8.6 mm | 0.25 | 36.4 mm | ¥1,949.00 | 当天 | 加入购物车 | ||
| FC850-7.8-PC | 850 nm | 7.8 mm | 0.25 | 36.2 mm | ¥1,949.00 | 当天 | 加入购物车 | ||
| FC780-7.4-PC | 780 nm | 7.4 mm | 0.25 | 35.95 mm | ¥1,949.00 | 当天 | 加入购物车 | ||
| FC635-6.7-PC | 635 nm | 6.7 mm | 0.255 | 35.3 mm | ¥1,949.00 | 当天 | 加入购物车 | ||
| FC520-6.1-PC | 520 nm | 6.1 mm | 0.26 | 34.3 mm | ¥1,949.00 | 当天 | 加入购物车 | ||
| FC450-5.4-PC | 450 nm | 5.4 mm | 0.26 | 33.5 mm | ¥1,949.00 | 当天 | 加入购物车 | ||
| FC405-5.0-PC | 405 nm | 5.0 mm | 0.27 | 33.2 mm | ¥1,949.00 | 当天 | 加入购物车 |
空气隙双胶合准直器，SMA接口
- SMA接口
- 准直光斑直径：5.0~8.6 mm
- 焦距：33.2-37.1 mm
- 数值孔径（NA）: 0.245~0.27
LBTEK所提供的空气隙双胶合准直器没有运动部件，结构紧凑不受错位影响，能够简化自由空间激光到光纤的耦合。带SMA接头的空气隙双胶合准直器目前有405 nm、450 nm、520 nm、635 nm、780 nm、850 nm、980 nm、1064 nm、1310 nm、1550 nm十种设计波长可选，并镀有增透膜以减少反射率，详细参数请查看参数表。LBTEK提供多种定制服务，具体定制需求请联系LBTEK技术支持。
空气隙双胶合准直器安装在同轴调整架中（机械件：UTAD-156、AMC-1B）
产品型号 | 工作波长 | NAlens | 焦距 | 输出光斑直径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
| FC1550-6.9-SMA | 1550 nm | 0.245 | 37.1 mm | 6.9 mm | ¥1,987.00 | 6周 | 加入购物车 | ||
| FC1310-6.6-SMA | 1310 nm | 0.245 | 36.7 mm | 6.6 mm | ¥1,987.00 | 当天 | 加入购物车 | ||
| FC1064-7.9-SMA | 1064 nm | 0.25 | 36.6 mm | 7.9 mm | ¥1,987.00 | 当天 | 加入购物车 | ||
| FC980-8.6-SMA | 980 nm | 0.25 | 36.4 mm | 8.6 mm | ¥1,987.00 | 当天 | 加入购物车 | ||
| FC850-7.8-SMA | 850 nm | 0.25 | 36.2 mm | 7.8 mm | ¥1,987.00 | 当天 | 加入购物车 | ||
| FC635-6.7-SMA | 635 nm | 0.255 | 35.3 mm | 6.7 mm | ¥1,987.00 | 当天 | 加入购物车 | ||
| FC520-6.1-SMA | 520 nm | 0.26 | 34.3 mm | 6.1 mm | ¥1,987.00 | 当天 | 加入购物车 | ||
| FC780-7.4-SMA | 780 nm | 0.25 | 35.95 mm | 7.4 mm | ¥1,987.00 | 当天 | 加入购物车 | ||
| FC450-5.4-SMA | 450 nm | 0.26 | 33.5 mm | 5.4 mm | ¥1,987.00 | 当天 | 加入购物车 | ||
| FC405-5.0-SMA | 405 nm | 0.27 | 33.2 mm | 5.0 mm | ¥1,987.00 | 当天 | 加入购物车 |
