产品说明

光学元件材质：钠钙玻璃
闪耀波长300 nm、500 nm、750 nm、1000 nm、1250 nm、1500 nm可选
闪耀波长对应的衍射效率可达60%~80%
光栅面镀有铝膜（无保护层）

闪耀光栅通过刻槽实现将光能量从即零级转移并集中到某一级光谱上去，属于色散元件，在光谱学相关领域应用广泛。LBTEK闪耀光栅为复制光栅，这些光栅在闪耀波长下的1级衍射效率可达60%以上。该系列闪耀光栅表面镀有铝膜。LBTEK提供多种光栅，可根据闪耀波长、闪耀角或刻线周期选择所需光栅，如有其它定制需求，请联系LBTEK技术支持。

示意图

产品属性

光学元件材质钠钙玻璃

尺寸25.0 mm×25.0 mm

厚度6.0 mm

尺寸公差±0.1 mm

厚度公差±0.1 mm

镀膜铝膜

闪耀光栅

闪耀波长：300 nm、500 nm、750 nm、1000 nm、1250 nm、1500 nm
闪耀波长对应的衍射效率高达60%到80%
光栅面铝膜（无保护层）

LBTEK提供设计波长300 nm、500 nm、750 nm、1000 nm、1250 nm、1500 nm，刻线周期300线/mm、600线/mm、1200线/mm的闪耀光栅，该光栅表面镀有铝膜。LBTEK提供的闪耀光栅在闪耀波长下对应的最佳衍射效率可达到60%到80%之间，如有其它尺寸、波长的定制需求，请联系LBTEK技术支持。注意：该铝膜没有镀SiO2保护膜，要避免它们沾染指纹和气溶胶，清洁上面的灰尘时只能用干净的干燥空气或氮气吹走灰尘。同时要注意金属膜化学性质不稳定，容易受环境温度、湿度的影响而发生氧化、降解，建议使用完毕后收到干燥柜中。光栅表面可能会存在不影响性能的轻微表面瑕疵，而该光栅仍是合格品。

LBTEK闪耀光栅可安装于AMM3-1SL

产品型号	闪耀波长	刻线周期	闪耀角	单价	发货日期
BG25-600-1500	1500 nm	600 线/mm	26.78°	¥782.00	当天	加入购物车
BG25-1200-1000	1000 nm	1200 线/mm	36.86°	¥782.00	当天	加入购物车
BG25-600-1250	1250 nm	600 线/mm	22.02°	¥782.00	当天	加入购物车
BG25-600-1000	1000 nm	600 线/mm	17.46°	¥767.00	当天	加入购物车
BG25-300-1000	1000 nm	300 线/mm	8.63°	¥767.00	当天	加入购物车
BG25-1200-750	750 nm	1200 线/mm	26.74°	¥790.00	当天	加入购物车
BG25-600-750	750 nm	600 线/mm	13.00°	¥790.00	当天	加入购物车
BG25-1200-500	500 nm	1200 线/mm	17.46°	¥790.00	当天	加入购物车
BG25-600-500	500 nm	600 线/mm	8.63°	¥790.00	当天	加入购物车
BG25-300-300	300 nm	300 线/mm	2.58°	¥790.00	当天	加入购物车
BG13-600-500 新品	500 nm	600 线/mm	8.63°	¥650.00	当天	加入购物车

光栅调整架转接件

材质：6061-T6铝合金
可夹持高度20-40 mm
可夹持最小宽度18 mm
可夹持厚度5-10 mm

LBTEK的光栅调整架转接件可安装在Ø1英寸光壁光学调整架上，该装配方式可以实现被夹持光栅俯仰偏摆角度调节。同时该转接件结构简单，通过滑动转接件上下方的压块，使得压块背部连接螺钉在加工的槽内滑动，从而调整可夹持光栅和矩形镜片高度，锁紧背部两个M3连接螺钉，完成光栅和矩形镜片位置的固定。该调整架转接件为三点固定式、可调的安装机制包括两条底面接触线和一个顶面平面弹簧接触。

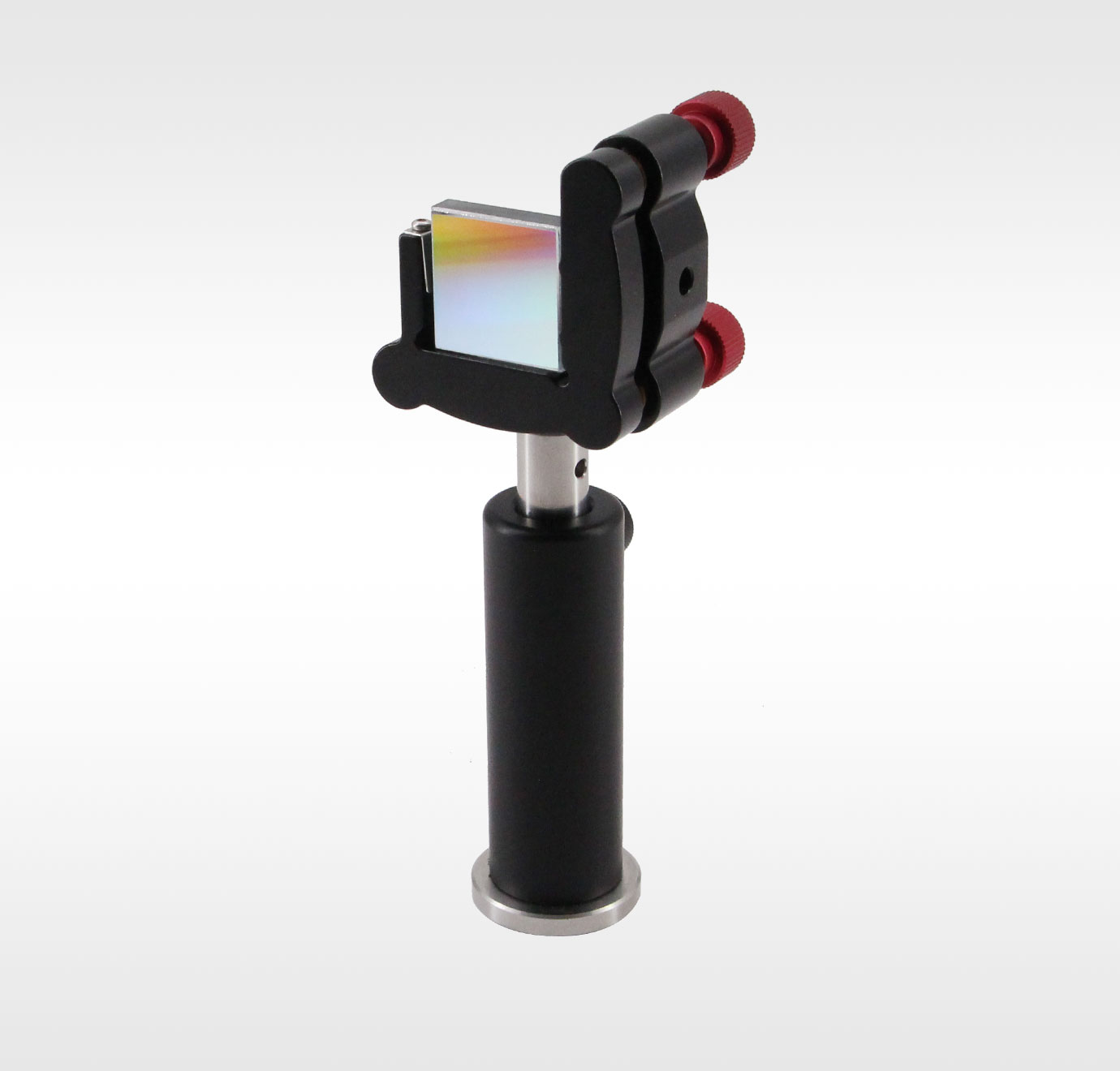

光栅调整架转接安装在1英寸镜架上

	产品型号	可夹持高度	最小夹持宽度	可夹持厚度	单价	对比	发货日期
	GMA40	20-40 mm	18 mm	5-10 mm	¥1,025.00		当天	加入购物车
