滤光片简易选型指南

一、滤光片简介

    滤光片可以对光谱进行选择或调节光束透过率，应用十分广泛，如生物成像、机器视觉、航空航天等。如何选择合适的滤光片一直是我们在研究中需要考虑的问题，通常我们按这样的思路来进行选型：一是通过目标功能来选择滤光片的类型，二是通过目标性能来选择具体的产品。

    根据滤光片的工作原理，可分为吸收型和干涉型两类。吸收型滤光片是在特定材料基片上掺杂离子实现对特定波长的吸收，优点是成本较低，无需镀膜，但透过率有限。干涉型滤光片通过在基片上镀制多层折射率高低交替的光学薄膜制成，形成多级串联的法布里-珀罗干涉仪，镀膜可以实现多种功能，达到较高的透过率，但成本有所增加。目前干涉型滤光片的种类更多，应用相对更广。

二、滤光片类型

    根据滤光片对光谱的调制特性，通常可以分为中性密度滤光片、带通滤光片、边通滤光片等。接下来，我们通过其光谱曲线来说明和区分。

    1、中性密度滤光片：在正入射情况下使用，可对工作波长范围内的光同时实现衰减功能，降低光能量，如图1所示。

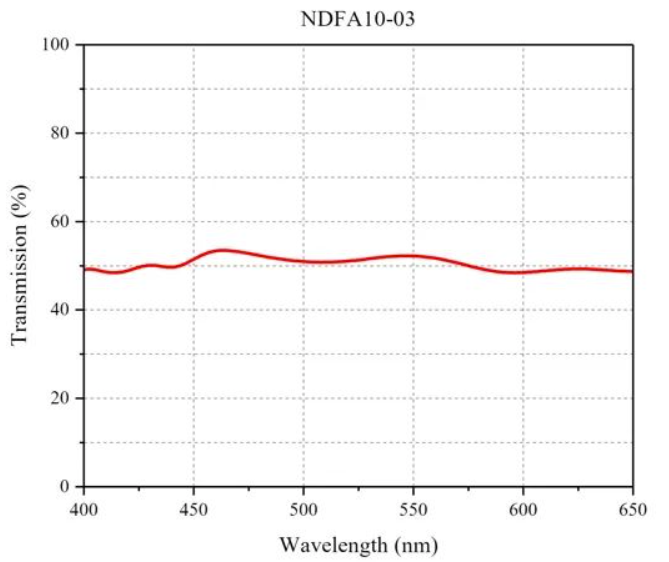

图1. 中性密度滤光片光谱

    2、带通滤光片：在正入射情况下使用，只允许特定波段的光透射，其他波段的光被反射或吸收，如图2所示。

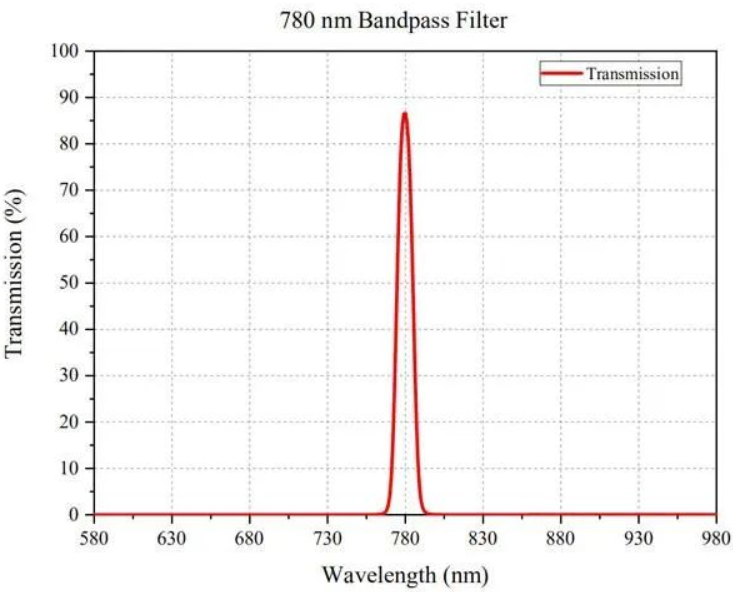

图2. 带通滤光片光谱

    3、边通滤光片：也称截止滤光片，在正入射情况下使用，能使特定波长一侧的光透射，另一侧的光被反射或吸收，如图3所示。

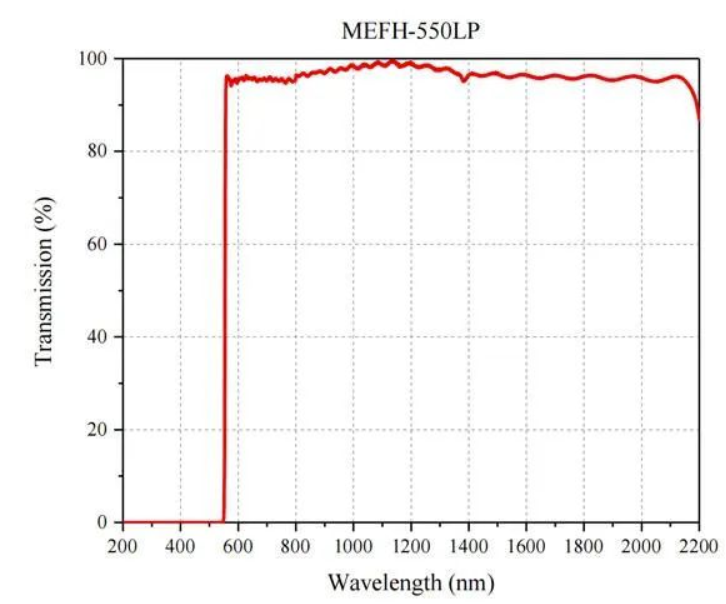

图3. 边通滤光片光谱

三、总结

    1、若不同波长均按同一比例衰减，可选中性密度滤光片。

    2、若只需要某特定波长透过，可选带通滤光片。

    3、若需要某波长一侧透过而另一侧不透过，可选边通滤光片。
