LBTEK固定式薄片安装座适用于不需要调整薄片俯仰和偏转的应用中，可安装Ø25.4 mm的薄膜偏振片，底部有一个M4沉头安装孔，用于拓展接杆以及其它光学组件，当在接杆上手动旋转组件时，可提供类似万向式的运动。薄片安装座采用嵌入式的安装方式，胶头螺钉正面顶紧薄片外壳，该方式能有效的解决侧面顶紧薄片外壳固定所产生应力对薄片膜的破坏问题。
|
材质
6061-T6 铝合金
|
表面处理
黑色阳极氧化
|
|
适用光学元件直径
Ø25.4 mm
|

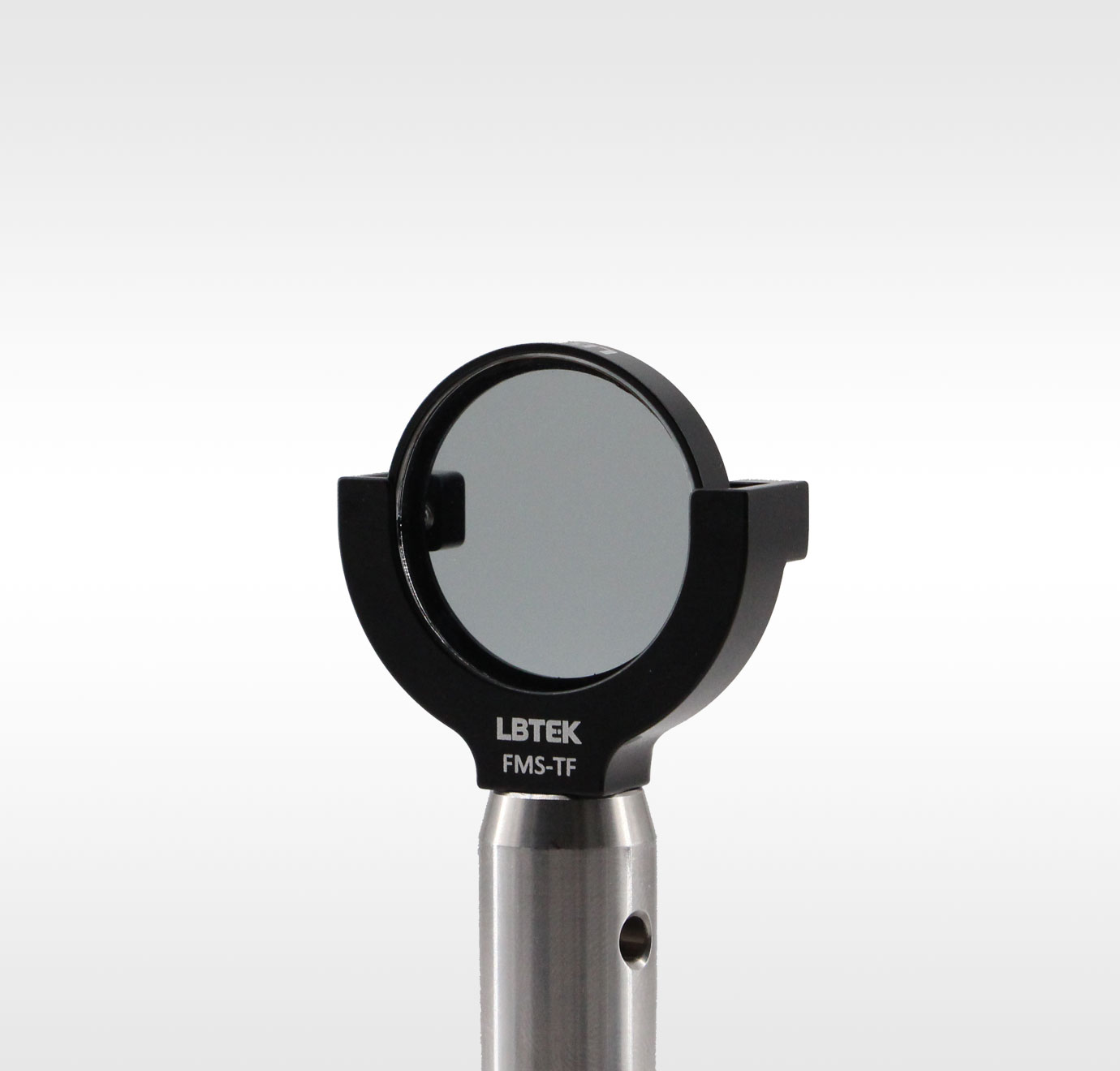

| LBTEK 薄片安装架组装应用图 | ① 薄膜线性偏振片FLP25-VIS-M×1 | ② 固定式薄片安装座FMS-TF×1 |
| ③ Ø12.7 mm不锈钢光学接杆OP-40×1 |

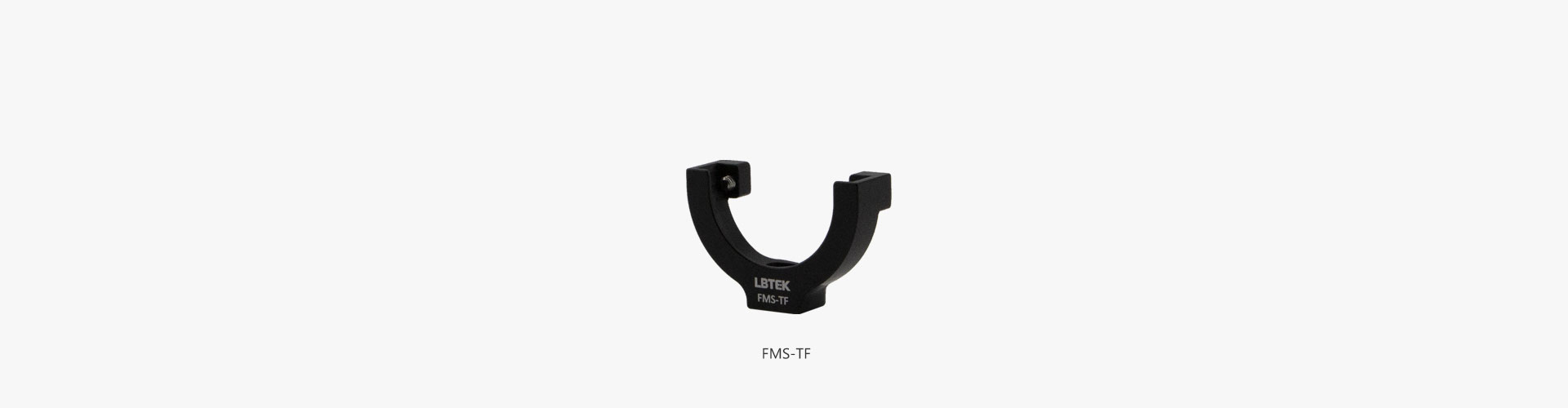

LBTEK固定式薄片安装座外形尺寸32 mm×21.5 mm×10 mm，可安装直径25.4 mm薄膜偏振片厚度范围为3.0 mm-5.5 mm，通光孔径23.0 mm。安装座底部有一个M4沉头孔，可用于安装在接杆及其它光学组件上。购买LBTEK的固定式薄片安装附送1个M4×6内六角圆柱头螺钉及扳手。
| 产品型号 |
适用光学元件直径
|
适用光学元件厚度
|
单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
FMS-TF | Ø25.4 mm | 3.0 mm-5.5 mm | ￥232 | 当天 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
