产品说明
- 燕尾槽导轨适用于搭建高稳定性及刚性的实验室系统
- 燕尾槽导轨滑块，卡入式结构设计
- 弹簧式手拧螺丝用于固定滑块位置
- 提供交叉垂直安装转接件和M6转接M4垫片
LBTEK燕尾槽导轨适用于搭建高稳定性及刚性的实验室系统，配合卡入式燕尾槽滑块，安装的光学元件及机械元件可沿着导轨直线滑动。导轨与滑块的表面都经过了精密机械加工，确保沿着导轨长度平移时维持良好的横向对准。滑块带卡入式结构设计，无需拆解系统，在导轨任意位置卡入安装，多种规格滑块可选。此外LBTEK还提供交叉垂直安装转接件DR50F-50Z，以及适用于M6沉头孔转接M4圆柱头内六角螺丝转接垫片TG1。
燕尾槽导轨
- 材质：6061-T6 铝合金
- 刻度精度1 mm，每10 mm带刻度数字标识
- 多种长度可选：75 mm，150 mm，300 mm，450 mm
LBTEK燕尾槽导轨配合卡入式燕尾槽滑块使用。1 mm刻线精度，每10 mm带刻度数字标识用于精确定位。带多个腰型槽及M6沉头孔，可灵活安装在面包板或光学平台上，也可使用CB-2燕尾槽压块固定导轨。一端带Ø6 mm定位销，一端带Ø6 mm定位孔，多个燕尾槽导轨可首末相连拓展长度。

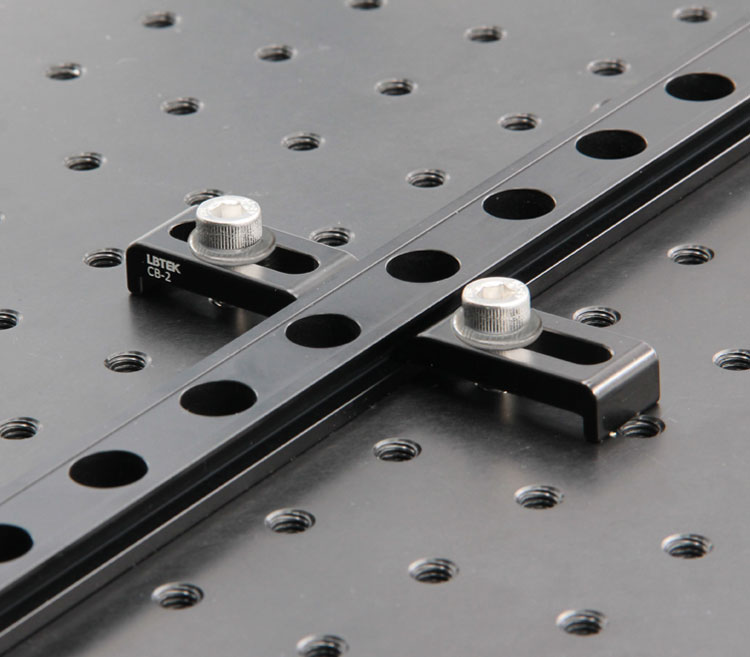

燕尾槽导轨安装在面包板上
产品型号 | 长度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| DR50-450 | 450 mm | ¥761.00 | 当天 | 加入购物车 | ||
| DR50-150 | 150 mm | ¥328.00 | 当天 | 加入购物车 | ||
| DR50-75 升级 | 75 mm | ¥224.00 | 当天 | 加入购物车 | ||
| DR50-300 | 300 mm | ¥548.00 | 当天 | 加入购物车 |

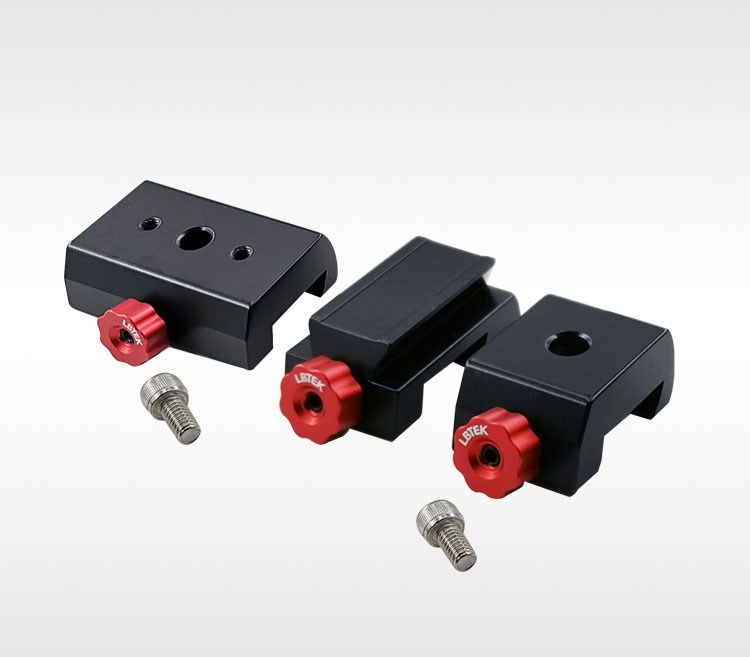

卡入式燕尾槽导轨滑块
- DR50F-25和DR50F-50常用于将光机组件直接安装到光学导轨
- DR50F-25V与DR50F-25一起使用可以实现滑块交叉垂直安装
- 弹簧式手拧螺丝用于固定滑块位置
DR50F-25和DR50F-50带M6沉头孔，适用于将光机组件直接安装在光学导轨上， DR50F-50附带两个M4螺纹孔，用于固定导轨交叉垂直安装转接件。DR50F-25V与DR50F-25配合使用，可实现滑块在垂直导轨方向上小范围滑动。
DR50F-25V与DR50F-25一起使用可以实现在导轨垂直方向上的小范围滑动
产品型号 | 滑块平台尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| DR50F-25 | 25 mm x 25.4 mm | ¥183.00 | 当天 | 加入购物车 | ||
| DR50F-50 | 50 mm x 25.4 mm | ¥214.00 | 当天 | 加入购物车 | ||
| DR50F-25V | 25 mm x 32 mm | ¥220.00 | 当天 | 加入购物车 |

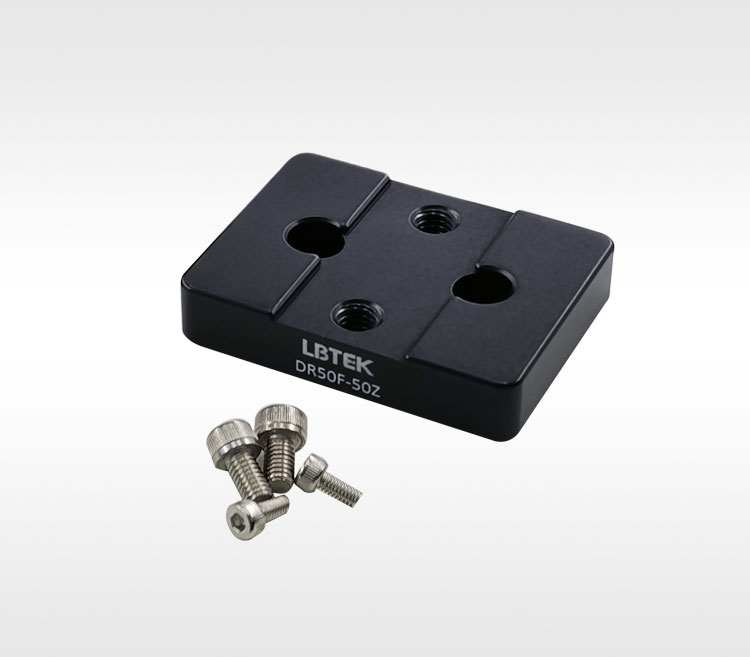

燕尾槽导轨交叉垂直安装转接件
- 用于将两个燕尾槽导轨交叉垂直固定
- 与DR50系列导轨和DR50F-50一起使用
- 附带两个M6螺丝和两个M4螺丝
滑块90度转接件与DR50系列导轨和DR50F-50一起使用，可以将两个燕尾槽导轨相互垂直固定，并且实现滑块在前后左右四个方位的滑动。

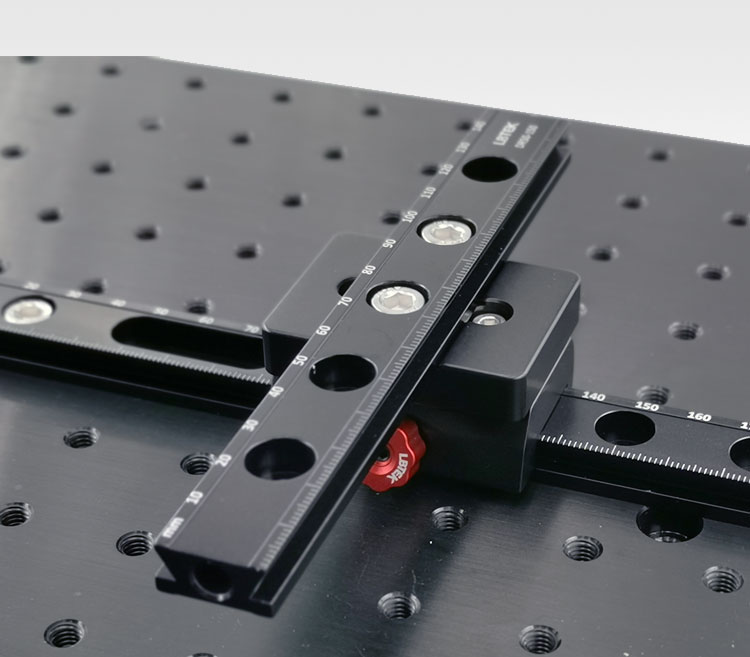

垂直安装转接件垂直安装导轨
产品型号 | 安装孔规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| DR50F-50Z | M6螺纹孔和M4沉头孔 | ¥74.00 | 当天 | 加入购物车 |

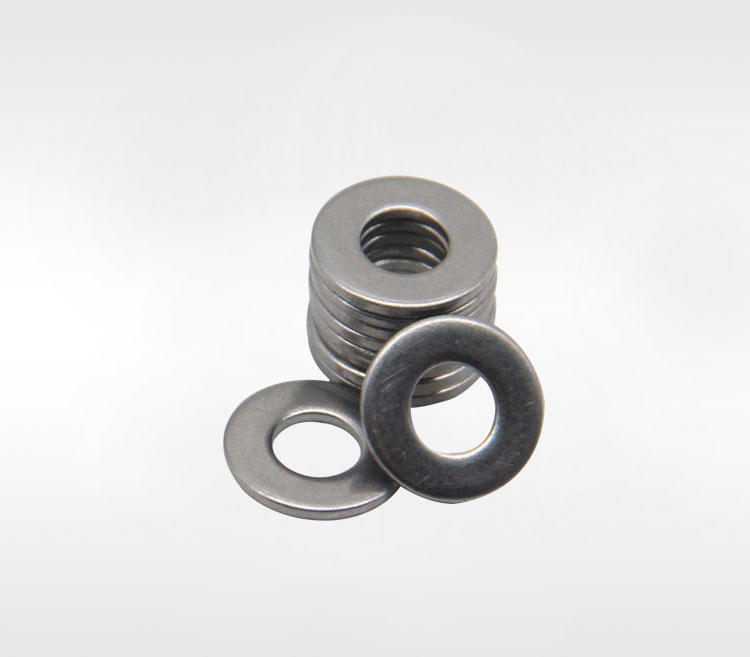

转接垫片
- 垫片外径10 mm，内径4.6 mm，厚度1.0 mm
- 适用于M6沉头孔转接M4圆柱头内六角螺钉
- 一包10个
LBTEK转接垫片，TG1可将M4圆柱头内六角螺丝用在光机械组件上的1/4英寸或者M6沉头孔中。

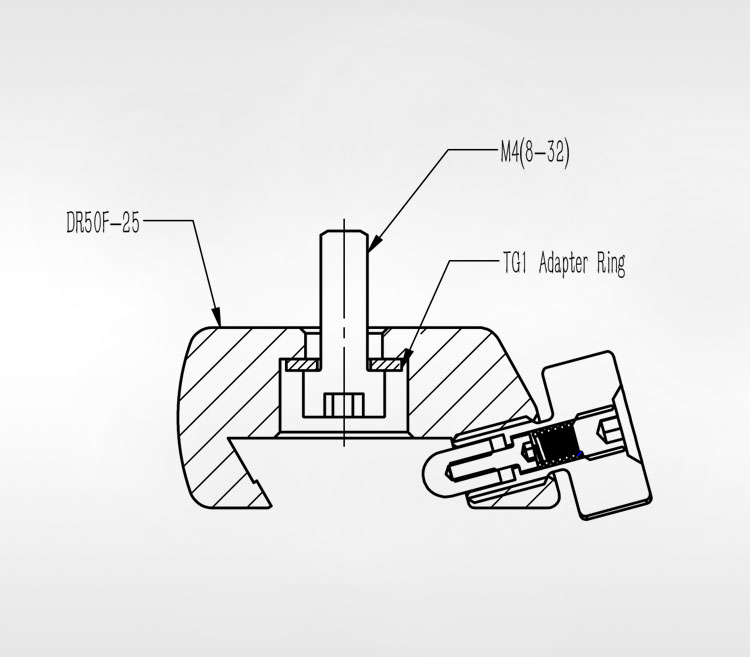

转接垫片安装
产品型号 | 垫片厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| TG1 | 1.0 mm | ¥20.00 | 当天 | 加入购物车 |
