产品说明

光学材质：紫外熔融石英
工作波长：400-700 nm（增透膜）
用途：成像、扩束或缩束

平凹透镜一面凹面一面为平面，具有负焦距。通常用于光束准直、增加（减小）焦距或扩大（缩小）图像。为了得到更小球差，当入射光束为准直光束时，准直光束应入射到平凹透镜的凹面。 LBTEK选择使用紫外级熔融石英作为透镜基底材料是因为UVFS在深紫外波段具有很高的透过率，并且几乎不产生激光诱导荧光。另外，UV熔融石英相比N-BK7具有更好的均匀性和更低的热膨胀系数。除了UVFS平凹透镜以外，LBTEK还提供N-BK7、N-SF11和氟化钙平凹透镜，N-BK7是最常用于高质量光学元件的材料，广泛应用于可见光和近红外应用领域， N-SF11具有低阿贝数和高色散等特性，而氟化钙具有极高的损伤阈值和化学惰性。 LBTEK提供未镀膜UVFS平凹透镜和245-400nm 、400-700nm、700-1100nm、1100-1650nm四种增透膜透镜。我们的透镜均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的透镜产品。

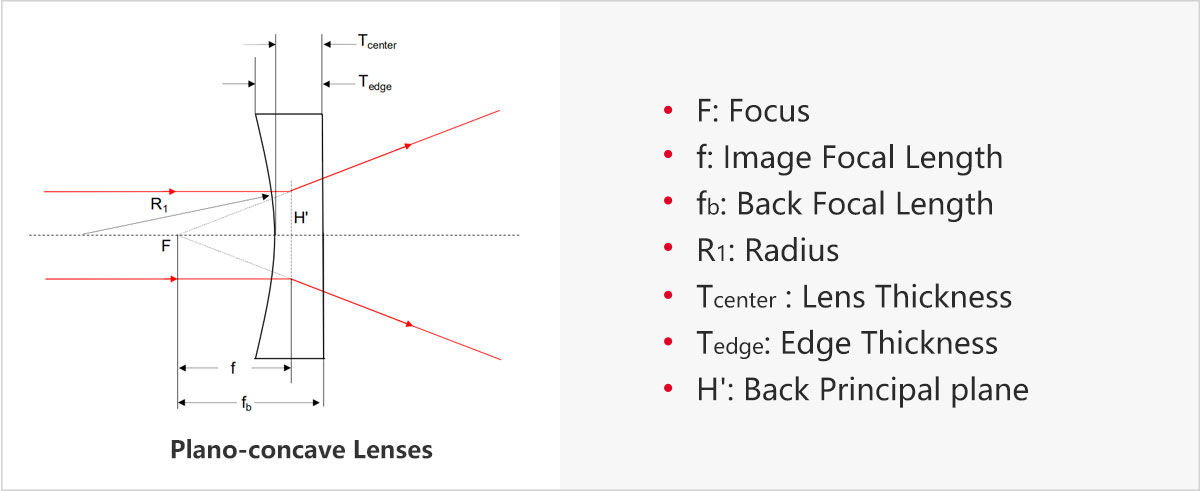

示意图

产品属性

光学元件材质紫外熔融石英

工作波长400 nm-700 nm

焦距公差±1%

设计波长588 nm

表面光洁度（划痕/麻点）40/20

平面平整度（@633 nm）λ/2

曲面光圈3

曲面局部光圈0.5

偏心度≤3 arcmin

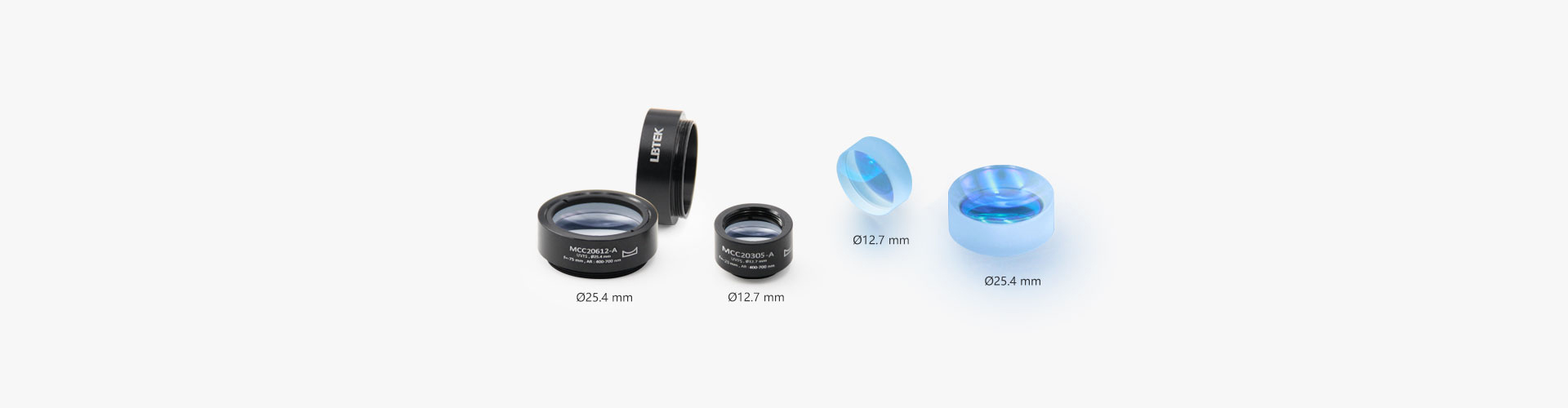

平凹透镜，UVFS，增透膜：400 nm-700 nm

基片材质：UVFS

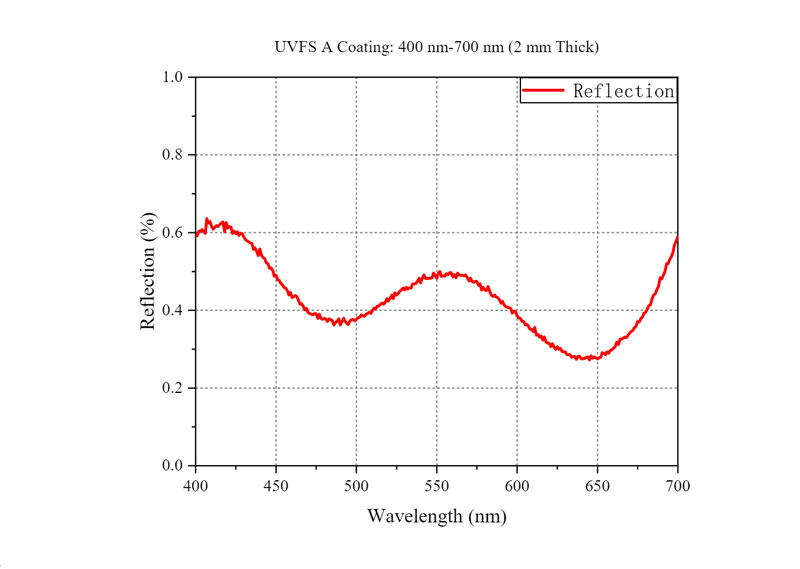

工作波长：400 nm-700 nm（增透膜）
用途：成像、扩束或缩束
预安装机械外壳

LBTEK平凹透镜具有负焦距常用于缩小像或是光线发散。因为UVFS具有较低的阿贝数，LBTEK选择使用紫外级熔融石英作为透镜基底材料是因为UVFS在深紫外波段具有很高的透过率，并且几乎不产生激光诱导荧光。另外，UV熔融石英相比N-BK7具有更好的均匀性和更低的热膨胀系数。LBTEK所有圆形透镜都预安装标准透镜套筒或者透镜安装转接件。这些机械件表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。

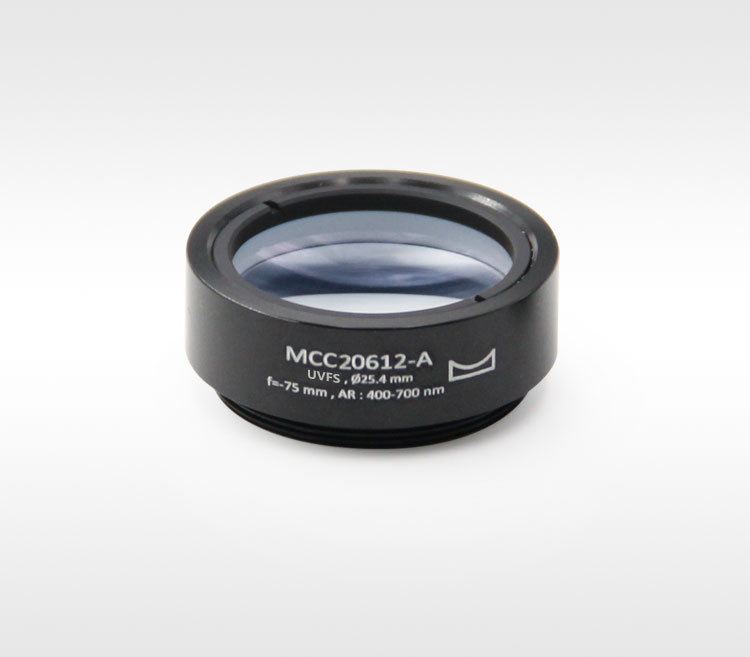

LBTEK透镜外壳表面均刻有产品型号等信息

	产品型号	直径	焦距	单价	对比	发货日期
	MCC20612-A	25.4 mm	-75.0 mm	¥786.00		当天	加入购物车
	MCC20305-A	12.7 mm	-25.0 mm	¥826.00		当天	加入购物车

平凹透镜，UVFS，增透膜：400 nm-700 nm，未安装

基片材质：UVFS
工作波长：400 nm-700 nm（增透膜）
用途：成像、扩束或缩束

LBTEK平凹透镜具有负焦距常用于缩小像或是光线发散。因为UVFS具有较低的阿贝数，LBTEK选择使用紫外级熔融石英作为透镜基底材料是因为UVFS在深紫外波段具有很高的透过率，并且几乎不产生激光诱导荧光。另外，UV熔融石英相比N-BK7具有更好的均匀性和更低的热膨胀系数。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。

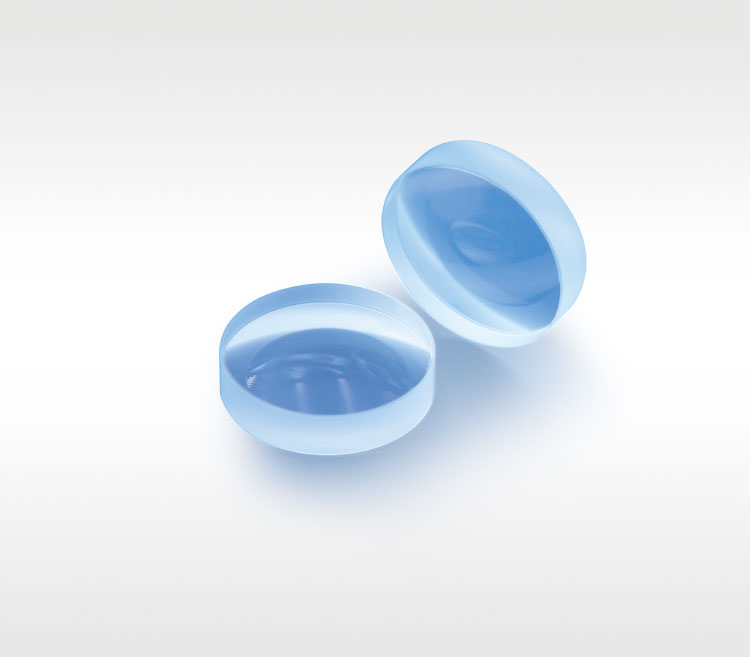

LBTEK未安装透镜适用于搭建紧凑型系统

	产品型号	直径	焦距	单价	对比	发货日期
	CC20305-A	12.7 mm	-25.0 mm	¥724.00		当天	加入购物车
	CC20612-A	25.4 mm	-75.0 mm	¥698.00		当天	加入购物车

平凹透镜，紫外熔融石英，增透膜：400 nm-700 nm
