产品说明
- 材质：6061-T6铝合金
- 兼容60 mm同轴系统
- 各配件与立方体配合可安装棱镜、立方体等光学元件
LBTEK 60 mm同轴立方体及配件适用于60 mm同轴立方。CM-6立方体与其余配件相互配合可以实现将长宽小于40 mm，厚度32 mm~66 mm上下面平行的矩形或者其他物体进行压紧。其中CM-6B1C为立方体盖板，CM-6B2C为立方体压板，配合使用将安装物体进行压紧。CM-6B1与CA-1和CA-2压臂配合可安装棱镜、立方体等光学元件。CM-6B3C及FHM2与CM-6B1配合使用可在立方体中安装圆形及方形光学元件。60 mm同轴分束立方安装座兼容60 mm同轴系统，安装座主框CM-6A常与压板CM-6A-A、底板CM-6A-B搭配安装Ø50.8 mm分束立方。其中CM-6A-A中心带有M8胶头螺钉，用于将Ø50.8 mm分束立方压紧，使用4 mm内六角扳手进行调节；CM-6A-B底部带有M6螺纹安装孔，可连接光学接杆。
产品属性
材质6061-T6 铝合金
表面处理黑色阳极氧化
60 mm同轴立方体安装板
- 用于将光学元件压紧
- 带O型橡胶圈用于密封
- 盖板和压板配合使用

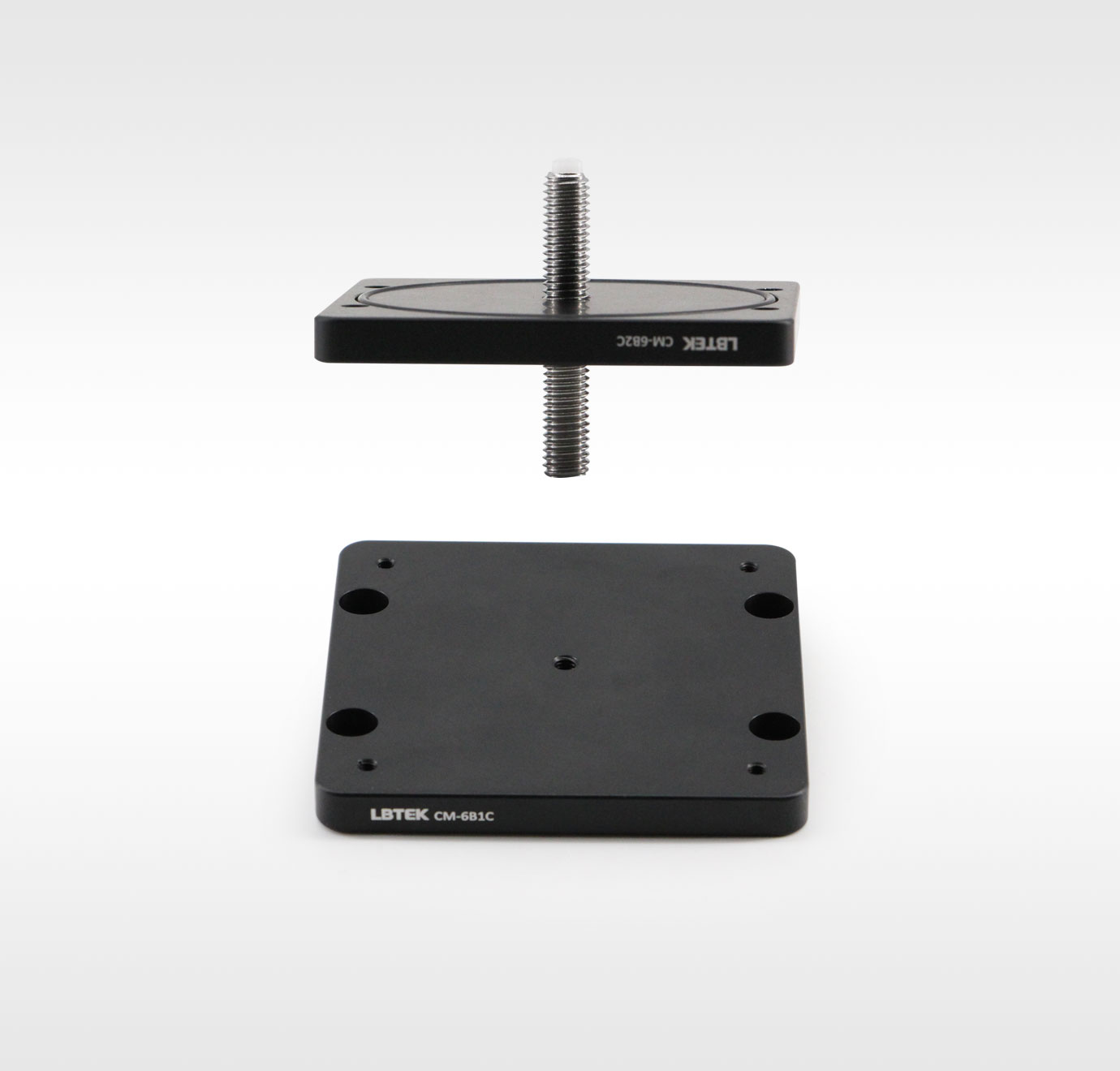

LBTEK 60 mm同轴立方体安装板适用于60 mm同轴立方。相互配合可以实现将长宽小于40 mm，厚度32 mm~66 mm上下面平行的矩形或者其他物体进行压紧。其中CM-6B1C为立方体盖板，CM-6B2C为立方体压板，配合使用将安装物体进行压紧，安装板带有O型橡胶圈可将立方体进行封装。CM-6B1C底部带有M4螺纹安装孔，CM-6B2C中心带有M8胶头螺钉，用于将待安装物体压紧，使用4 mm内六角扳手进行调节。

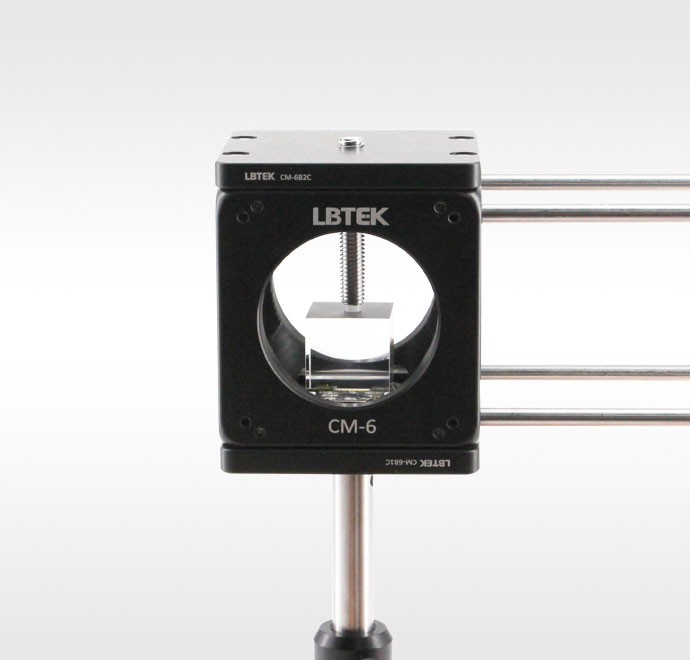

与CM-6配合安装方形器件
产品型号 | 厚度 | 螺纹规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CM-6B2C | 7.5 mm | 中心M8螺纹通孔 | ¥246.00 | 当天 | 加入购物车 | ||
| CM-6B1C | 7.5 mm | M4 | ¥228.00 | 3周 | 加入购物车 |
60 mm同轴棱镜平台
- 可用于同轴系统和自由空间
- 提供±3°俯仰和偏摆，Z轴方向可调6 mm
- 适合安装分束立方、棱镜

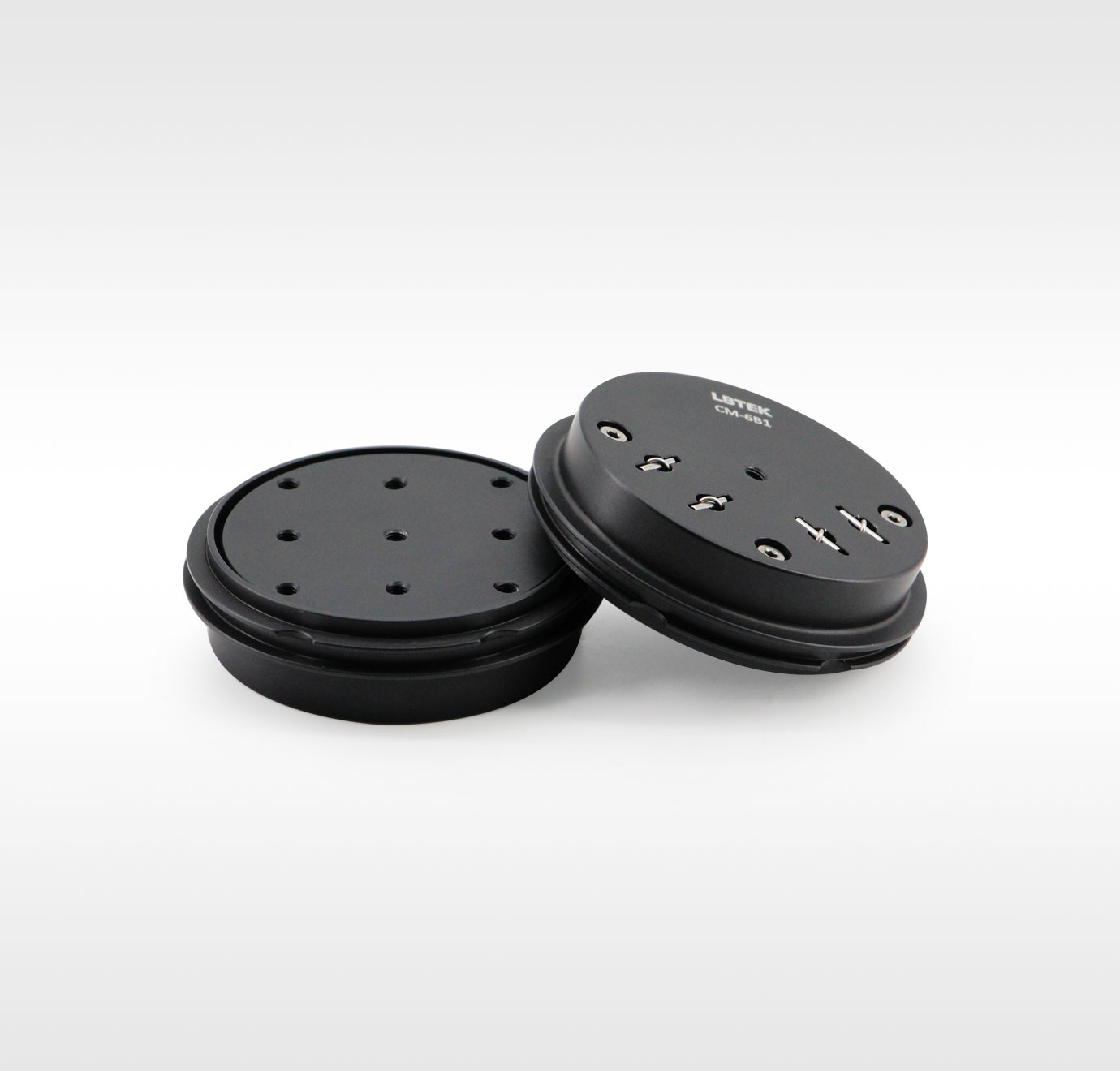

LBTEK 60 mm同轴棱镜平台可安装到60 mm同轴立方顶部或底部。带三个M5×025调节器，可提供±3°俯仰、偏摆和Z轴方向6 mm位移。底部带M4螺纹孔可用于自由空间，台面带9个M4螺纹孔，螺纹孔中心在正方形范围36.5 mm×36.5 mm内均匀分布，间距18.25 mm，可配合CA-1和CA-2压臂安装分束立方与棱镜等光学元件，其中压臂单独出售。

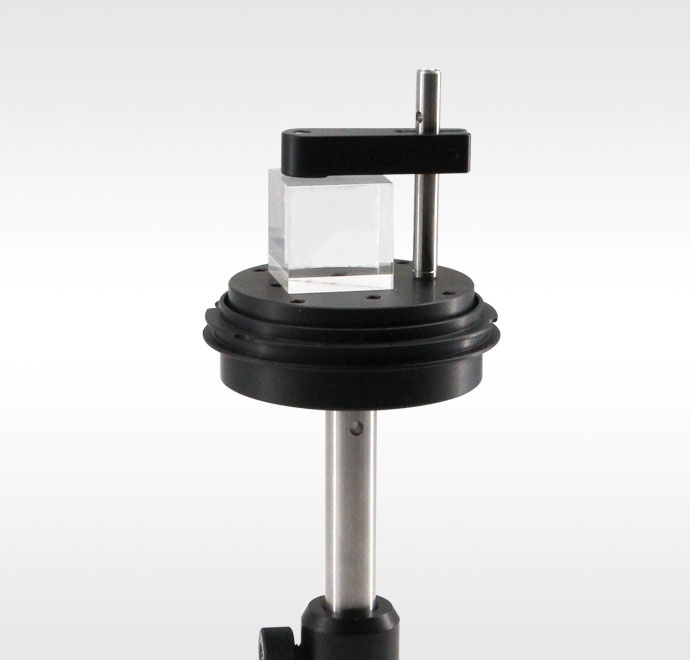

与压臂配合安装方形器件
产品型号 | 俯仰/偏摆角度 | 俯仰/偏摆角度精度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CM-6B1 | ±3° | 0.4°/转 | ¥1,030.00 | 当天 | 加入购物车 |
60 mm同轴分束立方安装座
- 兼容60 mm同轴系统
- 用于安装60 mm分束立方
- 四个侧面均带有SM2螺纹通孔，可拓展透镜套筒
- 前后两面带Ø6 mm通孔，用于安装Ø6 mm接杆

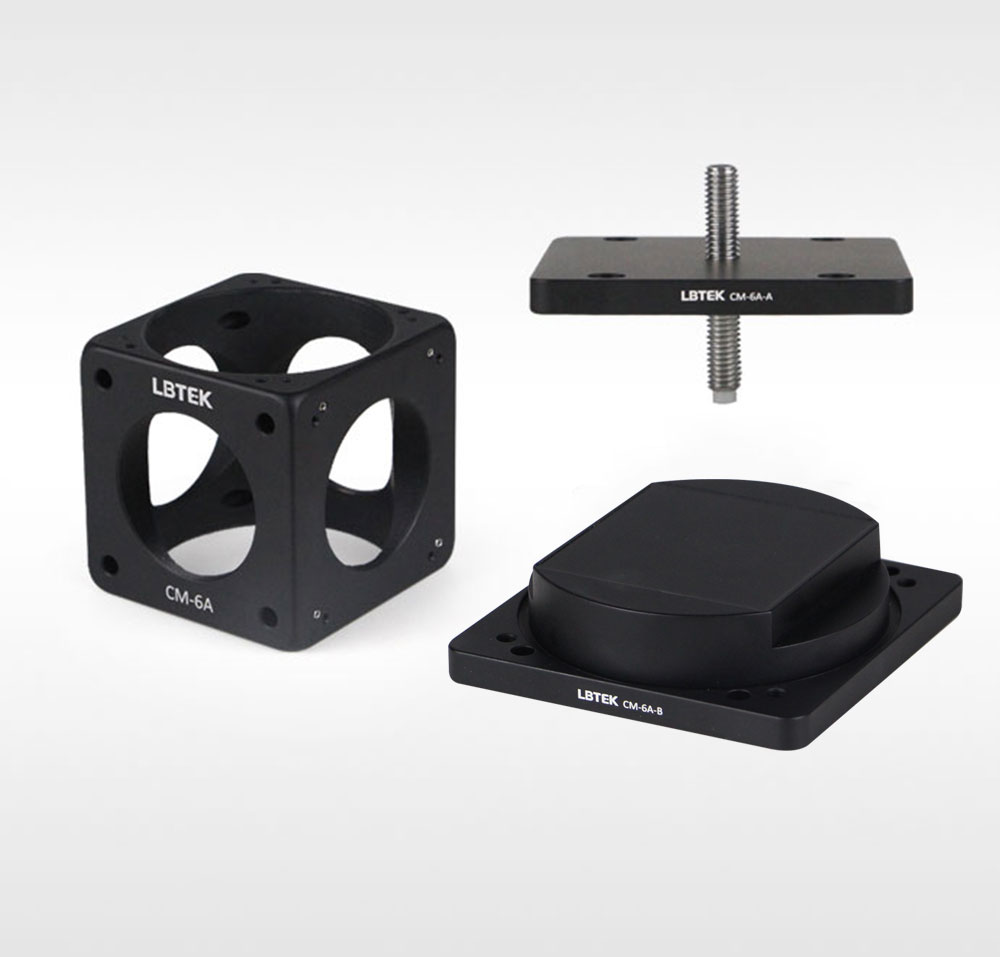

LBTEK 60 mm同轴分束立方安装座兼容60 mm同轴系统，安装座主框CM-6A常与压板CM-6A-A、底板CM-6A-B搭配安装Ø50.8 mm分束立方。以刻字面为正面，主框CM-6A前后左右4个面均为SM2螺纹贯穿孔，用于集成其他配件，如SM2螺纹套筒。其中前后两面带Ø6 mm通孔，可通过紧定螺钉固定Ø6 mm接杆，左右侧面带M3螺纹孔，可安装Ø6 mm接杆。压板CM-6A-A和底板CM-6A-B配合使用将光学元件压紧，压板和底板带有O型橡胶圈可将立方体进行封装。其中CM-6A-A中心带有M8胶头螺钉，用于压紧，可使用4 mm内六角扳手进行调节；CM-6A-B底部带有M6螺纹安装孔，可连接光学接杆。
60 mm同轴分束立方安装座常用于安装Ø50.8 mm分束立方
产品型号 | 类型 | 外形尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CM-6A-B | 底板 | 80 mm×80 mm×22.1 mm | ¥243.00 | 当天 | 加入购物车 | ||
| CM-6A | 主框 | 80 mm×80 mm×80 mm | ¥945.00 | 当天 | 加入购物车 | ||
| CM-6A-A | 压板 | 80 mm×80 mm×7.5 mm | ¥230.00 | 当天 | 加入购物车 |

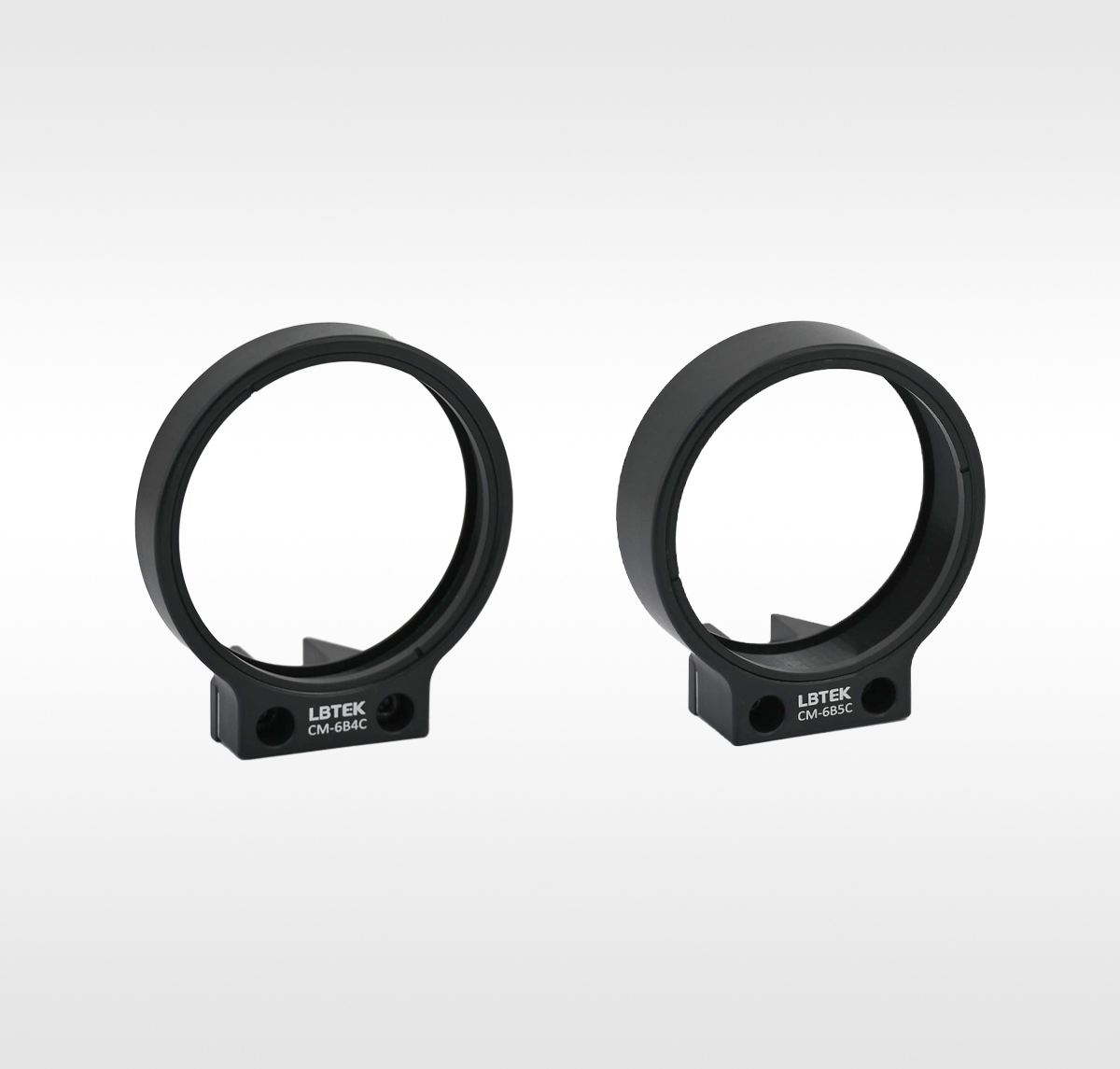

60 mm同轴系统光学元件安装座，卡环固定
- 材质：6061-T6铝合金
- 安装光学元件规格：Ø50.8 mm
- 光学元件最大厚度6.7 mm或12.3 mm
LBTEK提供的直径50.8 mm光学元件安装座可通过CM-6B2兼容60 mm同轴系统，也可将该安装座通过M4沉头槽安装至自由空间中。其中CM-6B4C用于安装Ø50.8 mm，最大厚度6.7 mm的光学元件，CM-6B5C用于安装Ø50.8 mm，最大厚度12.3 mm的光学元件，均通过卡环固定。
与CM-6B2平台配合使用安装至CM-6立方体中
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CM-6B5C | Ø50.8 mm | 12.3 mm | ¥430.00 | 当天 | 加入购物车 | ||
| CM-6B4C | Ø50.8 mm | 6.3 mm | ¥425.00 | 当天 | 加入购物车 |

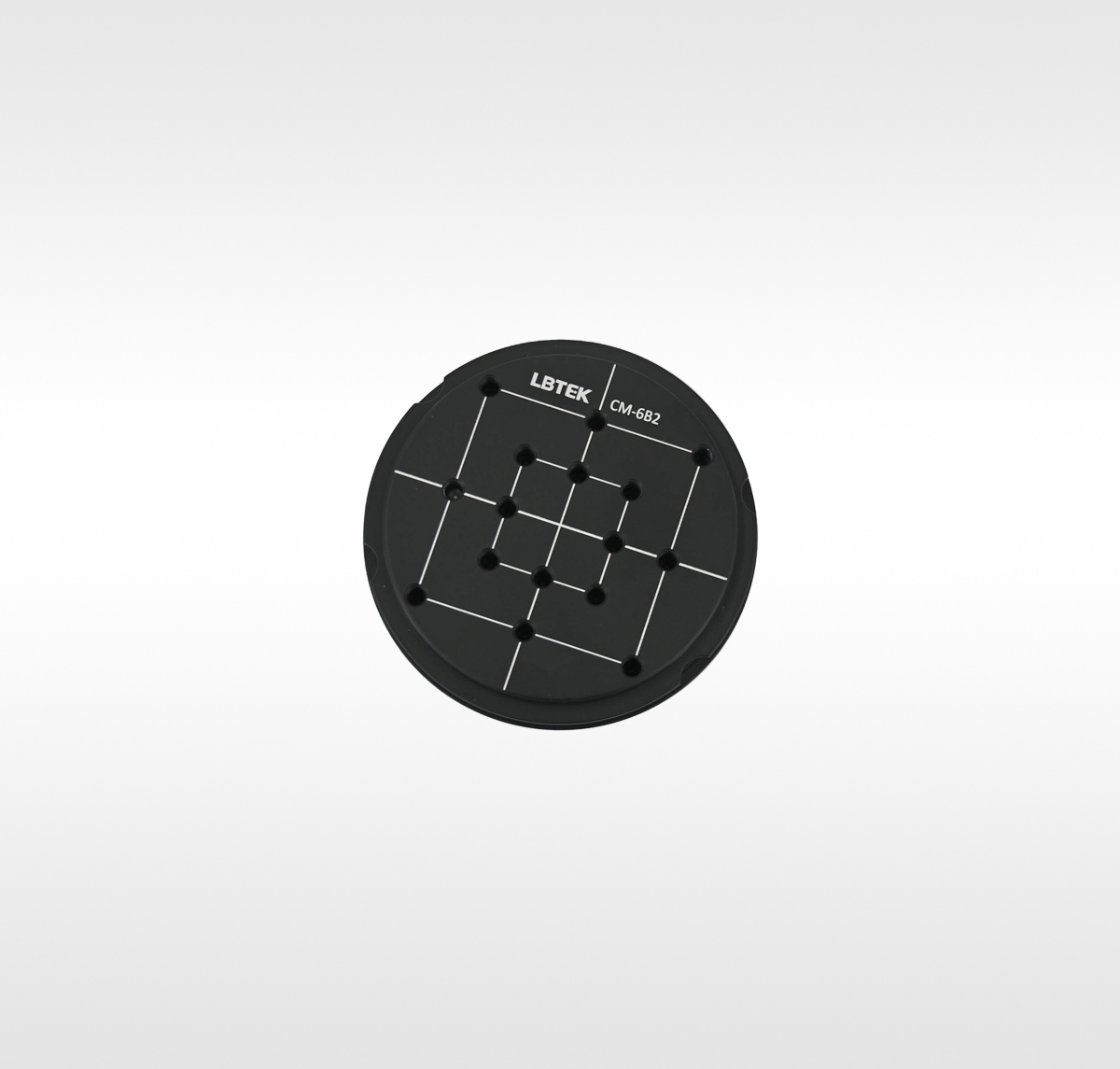

60 mm同轴棱镜平台，不可调
- 材质：6061-T6铝合金
- 台面螺纹孔：16个M4螺纹孔
- 底部带M4螺纹安装孔
LBTEK 60 mm同轴棱镜平台CM-6B2通过附带M4圆头螺钉从CM-6B2边缘四个弧形槽拧入同轴立方中，再将CM-6B2平台进行旋转即可对M4圆头螺钉进行锁紧从而将其安装到60 mm同轴立方顶部或底部，安装时可粗略进行旋转调节。底部带M4螺纹孔可用于自由空间，台面带16个M4螺纹孔，这些螺纹孔可用于安装CA-1和CA-2压臂（压臂带有M4螺柱）从而来安装分束立方与棱镜等光学元件，其中压臂单独出售，也可用于安装其余带有M4安装的器件如CM-6B4C、CM-6B5C等。
与CM-6B4C/CM-6B5C配合使用安装至CM-6立方体中
产品型号 | 台面螺纹孔规格/数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| CM-6B2 | M4/16个 | ¥289.00 | 当天 | 加入购物车 |

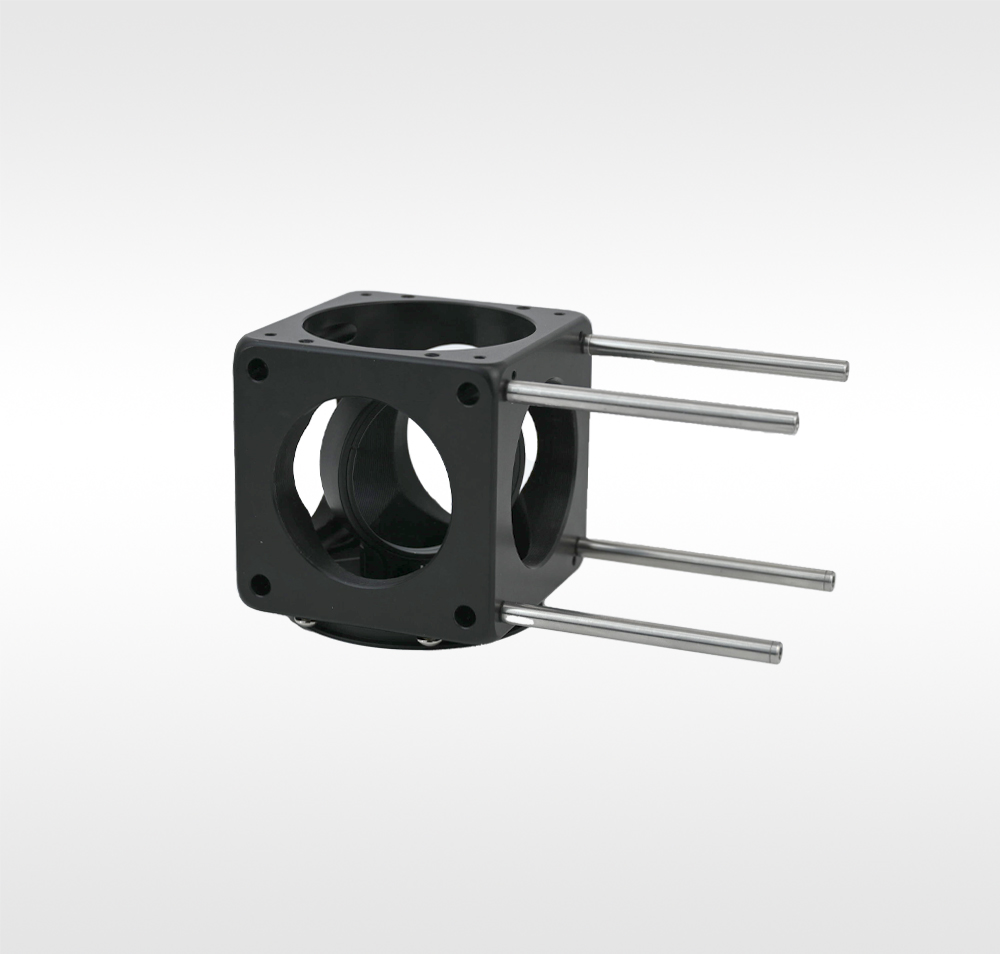

60 mm同轴立方体
- 兼容60 mm同轴系统
- 四个侧面均带有SM2螺纹通孔，可拓展透镜套筒
- 左右两个侧面带Ø6 mm通孔，用于安装Ø6 mm接杆

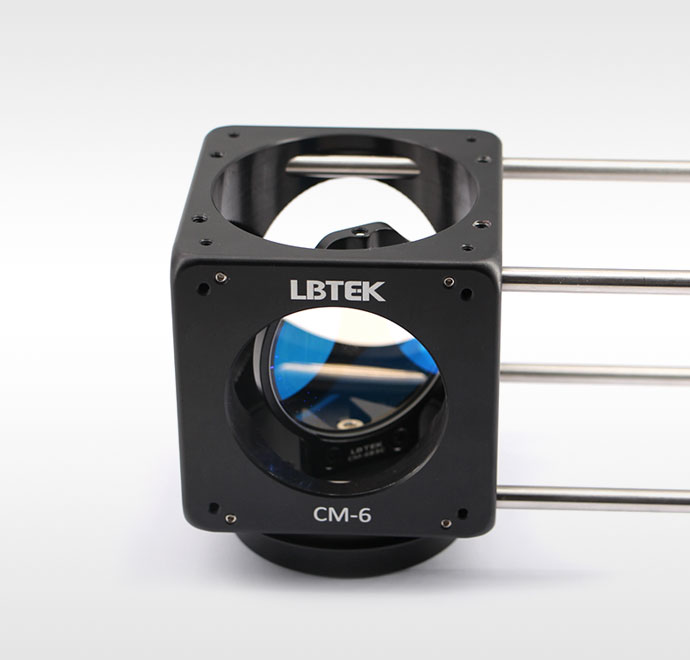

LBTEK 60 mm同轴立方体适用于60 mm同轴系统，以刻字面为正面，上下两个面带有直径63.5 ｍｍ的贯穿孔，这两个面有M3螺纹孔，用于安装60 mm同轴立方体配件，如盖板或可调平台，从而进行光学元件的安装，与CM-6B1C和CM-6B2C相互配合可以实现将长宽小于42 mm、厚度32 mm~66 mm上下面平行的矩形或者其他物体进行压紧。前后左右4个面均为SM2螺纹贯穿孔，用于将其他配件进行集成，如SM2螺纹套筒。其中左右侧面带Ø6 mm通孔，用于安装Ø6 mm接杆，前后两面带M3螺纹孔，可用于固定Ø6 mm接杆。

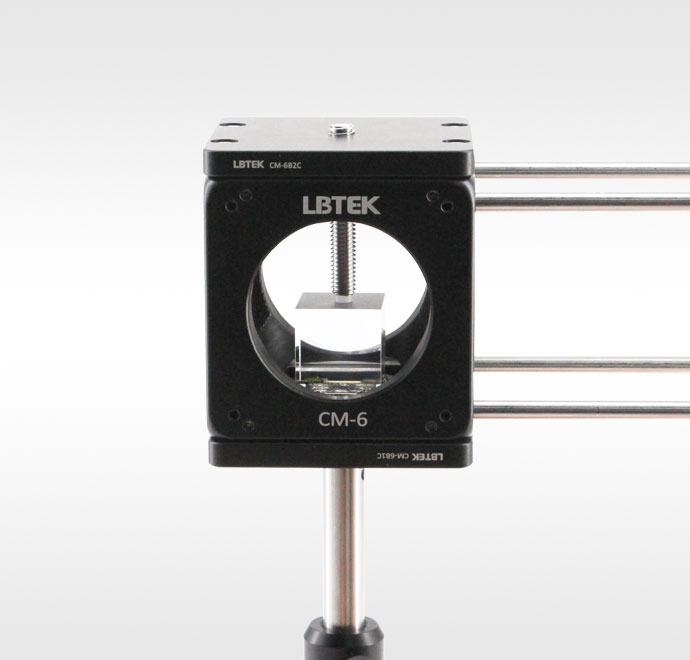

与CM-6B1C和CM-6B2C配合安装方形器件
产品型号 | 侧面螺纹规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| CM-6 | SM2螺纹通孔和M3螺纹孔 | ¥1,066.00 | 当天 | 加入购物车 |

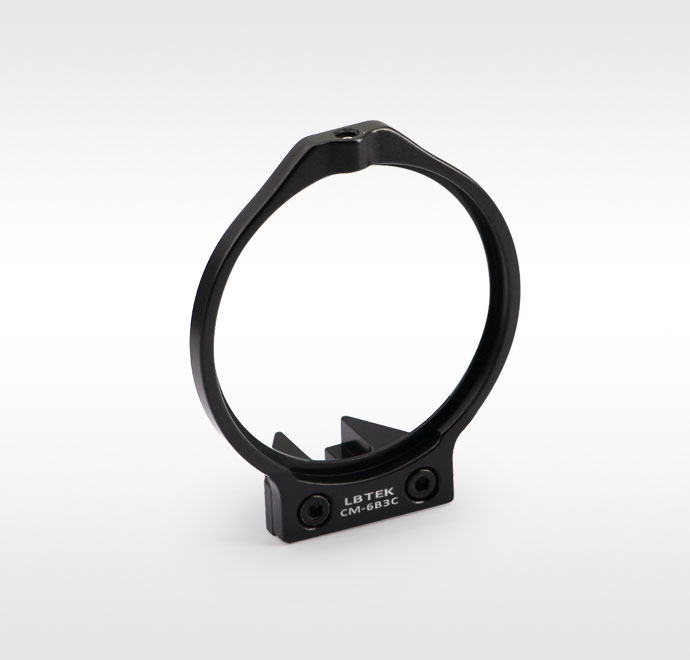

60 mm同轴系统光学元件安装座
- 材质：6061-T6铝合金
- 安装光学元件规格：Ø50.8 mm
- 光学元件最小厚度2.5 mm
LBTEK提供的直径50.8 mm光学元件安装座可通过CM-6B1兼容60 mm同轴系统，也可将该安装座通过M4沉头槽安装至自由空间中。该安装座适用于Ø50.8 mm，最小厚度2.5 mm光学元件，可通过胶头螺钉加双线结构锁紧。
与CM-6B1可调平台配合使用装入CM-6同轴立方中
产品型号 | 适用光学元件直径 | 适用光学元件最小厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CM-6B3C | Ø50.8 mm | 2.5 mm | ¥443.00 | 当天 | 加入购物车 |
60 mm同轴系统矩形滤光片安装架
- 材质：6061-T6铝合金
- 最大夹持厚度4 mm矩形光学元件
- 在CM-6同轴立方体中可安装最高63 mm长度30 mm~53 mm的矩形光学元件

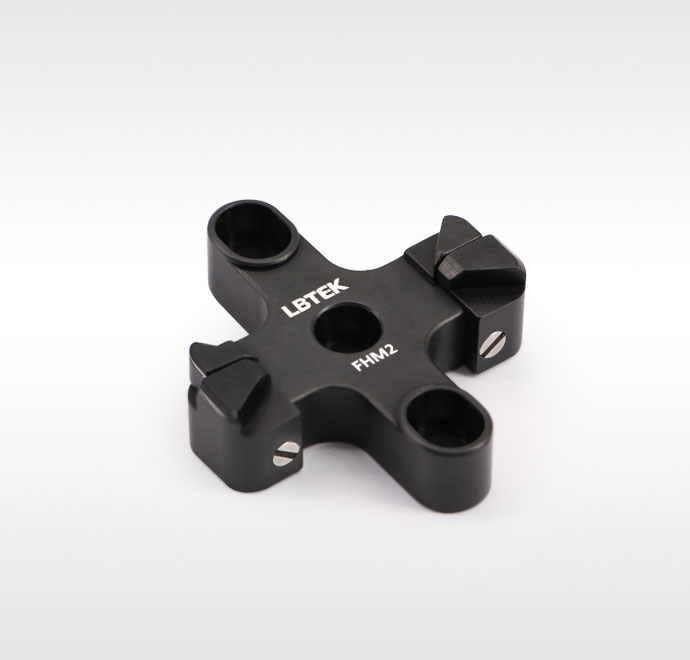

LBTEK提供的矩形滤光片安装架通过CM-6B1兼容60 mm同轴系统。也可通过M4沉头槽用于自由空间。通过弹簧式压臂可夹紧最大厚度4 mm的滤光片，使用时只需施加一个水平力，将光学元件放在产生的空隙中，松开压臂，即可将光学元件夹紧。可与CM-6配合夹持高度小于63 mm长度30 mm~53 mm的矩形光学元件。
与CM-6B1可调平台配合使用装入CM-6同轴立方中
产品型号 | 适用光学元件尺寸 | 夹持厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| FHM2 | 30 mm~53 mm | ≤4 mm | ¥527.00 | 当天 | 加入购物车 |
