产品说明
- 安装Ø12.7 mm、Ø25.4 mm或Ø50.8 mm的光学元件
- 内置有定位槽与钢球精确定位
- 提供制动力，整个范围内均可锁定
LBTEK 提供的90°翻转安装座具有紧凑而灵活的设计，配合其它机械件能将光学元件轻松插入（或移除）现有光路。90°翻转安装座还具有精密制动装置，内置的定位槽和钢球接触配合，能在0°和90°的位置上精准定位制动。此外，在0º和90º之间的位置，也可以通过2个M3的胶头螺钉将其固定在任意角度。
产品属性
材质6061-T6 铝合金
表面处理黑色阳极氧化
翻转角度0° ~ 90°

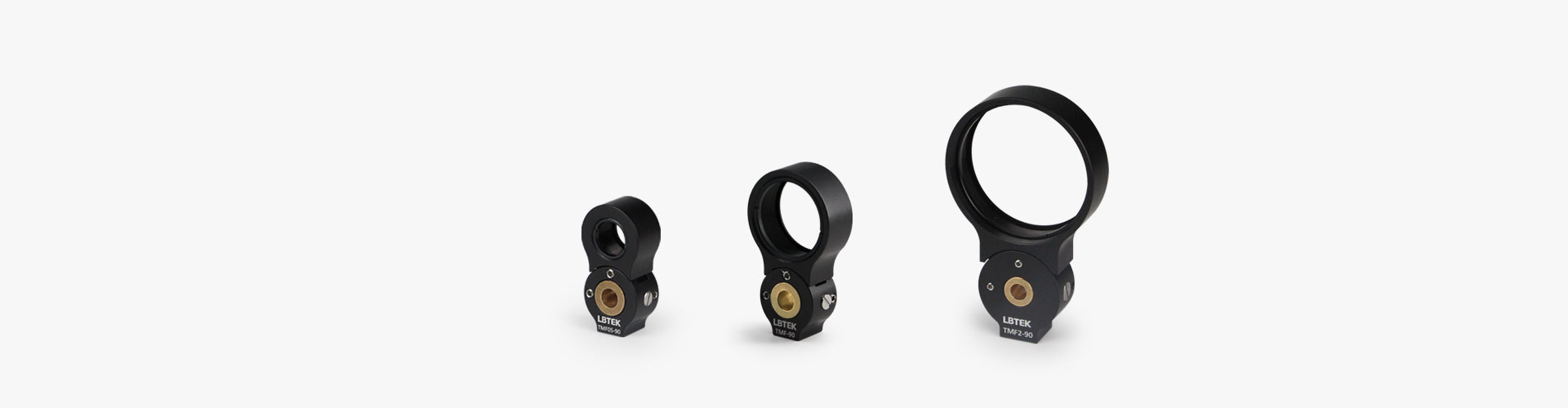

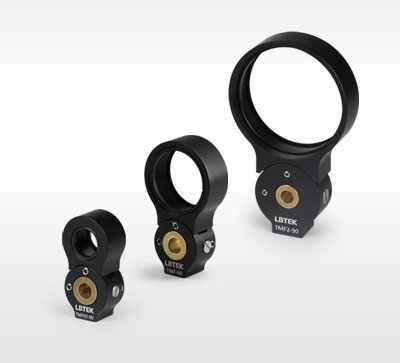

90°翻转安装座
- 安装Ø12.7 mm、Ø25.4 mm或Ø50.8 mm的光学元件
- 可堆叠安装，挠性紧固方便拆装
- 可安装光学接杆
- 附送一个卡环

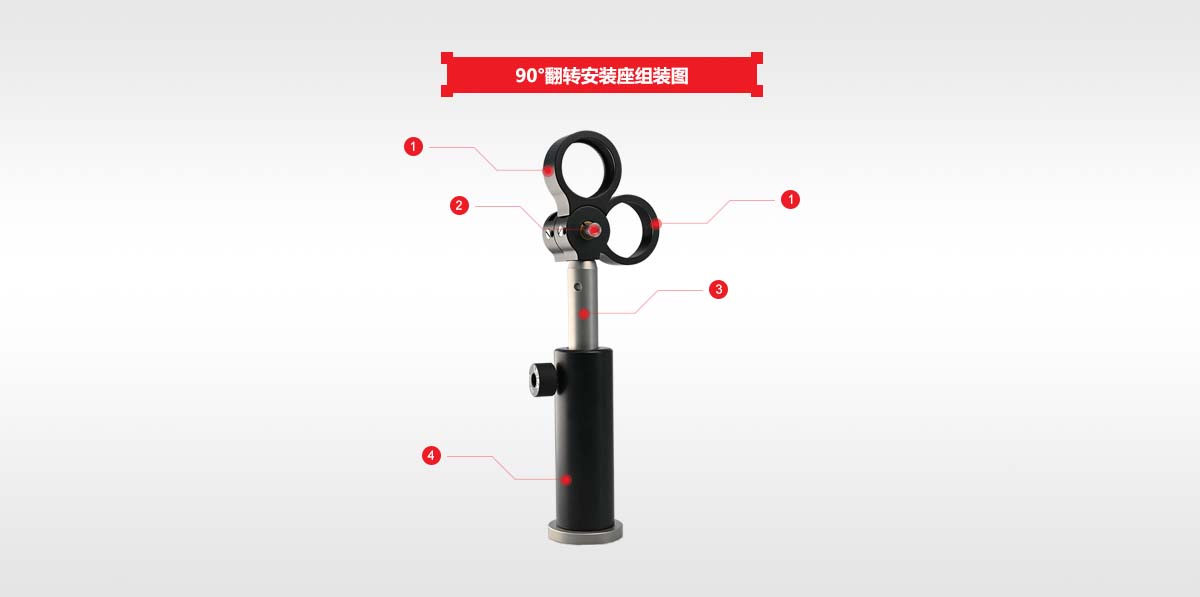

LBTEK 提供的90°翻转安装座适用于安装Ø12.7 mm、Ø25.4 mm或Ø50.8 mm的光学元件，通过附送的卡环进行固定，安装Ø12.7 mm、Ø25.4 mm光学元件最大厚度不得超过10 mm，Ø50.8 mm光学元件最大厚度不得超过12 mm。90°翻转安装座采用堆叠式安装的设计、挠性锁紧，使用外径Ø6 mm的MOP系列接杆可串联安装多个翻转安装座，可用1.3 mm六角扳手锁紧侧面的M3螺钉以实现任意角度固定；底部M4螺纹孔也可以直接安装在接杆上。另外，使用时还需注意，侧边的平头弹簧制动螺丝已出厂设置好，无需用户调节。

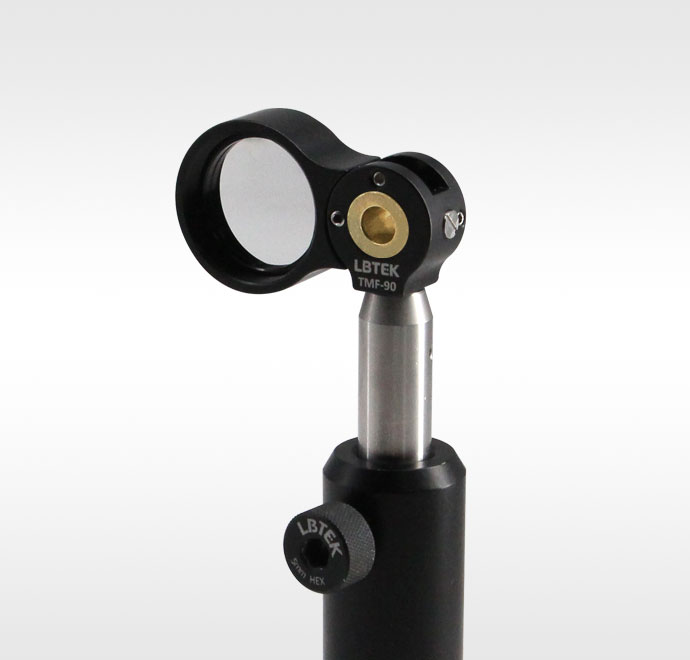

90°翻转安装座适用于滤光片应用
产品型号 | 翻转角度 | 适用光学元件直径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| TMF05-90 | 0°~90° | Ø12.7 mm | ¥631.00 | 当天 | 加入购物车 | ||
| TMF-90 | 0°~90° | Ø25.4 mm | ¥636.00 | 当天 | 加入购物车 | ||
| TMF2-90 | 0°~90° | Ø50.8 mm | ¥1,017.00 | 当天 | 加入购物车 |
