产品说明
- 光学材质：N-BK7
- 工作波长：350 nm-2.0 μm（未镀膜）
- 用途：成像、扩束，会聚
负弯月透镜由两个曲率半径相近的曲面（凹面的曲率半径小于凸面的曲率半径）构成，具有负焦距。通常用于扩束、增大焦距和减小数值孔径等相关应用。为减少球差，在扩束或者发散准直光应用时，光束应入射到透镜凸面上；用于汇聚光准直时，光束入射在凹面上。N-BK7是最常见的透镜材料，多用于可见光和近红外应用领域。LBTEK 选择使用N-SF11和N-BK7制作多种透镜。我们的透镜均精细加工，严格管控质量。，保证LBTEK 以合理的价格为用户提供高质量的透镜产品。

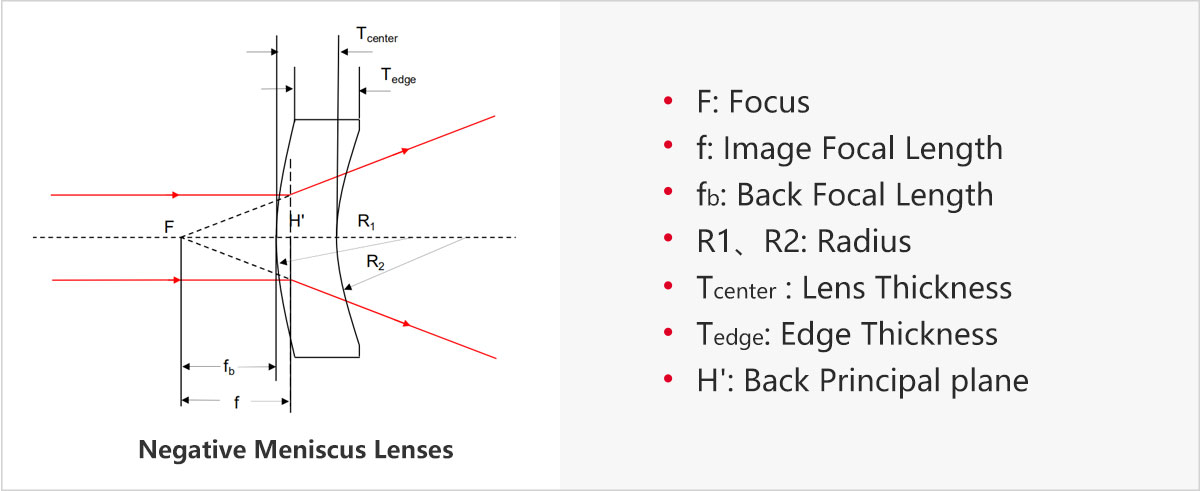

示意图
产品属性
光学元件材质N-BK7
表面光洁度（划痕/麻点）40/20
工作波长350 nm-2.0 μm（未镀膜）
曲面光圈3
焦距公差±1%
曲面局部光圈0.5
设计波长587.6 nm
偏心度≤3 arcmin
负弯月透镜，N-BK7，未镀膜：350 nm-2.0 μm
- 基片材料：N-BK7
- 工作波长：350 nm-2.0 μm （未镀膜）
LBTEK 负弯月透镜主要是用于最小化球差。与另外一款透镜结合使用时，正弯月透镜可以增加焦距，在不引入明显球面像差的情况的同时减小系统数值孔径(NA)。当用于会聚平行光时，为了使球差最小化透镜的凸面应朝向光源发射的方向。

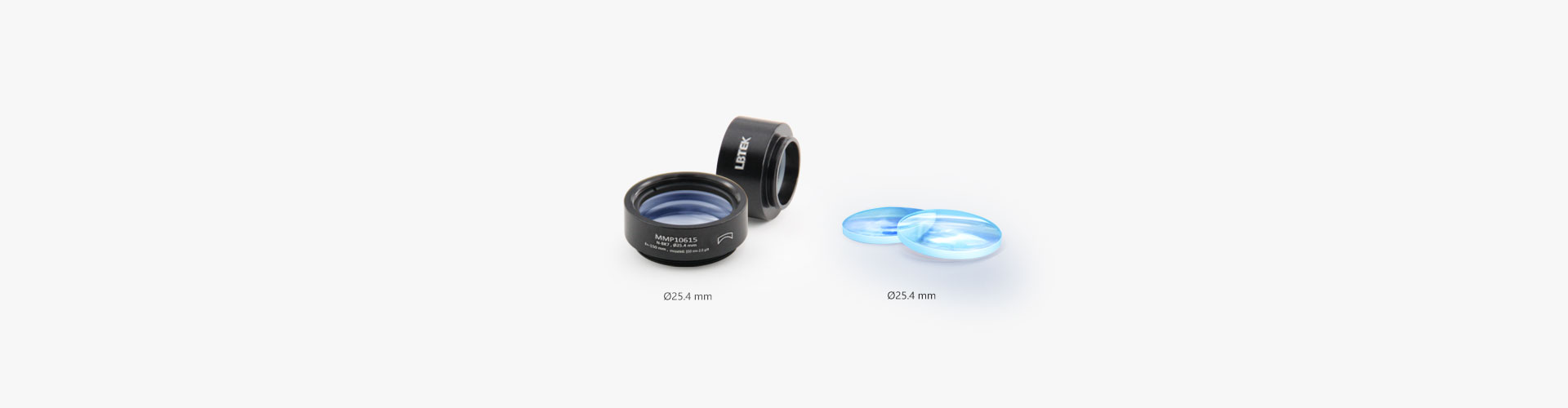

LBTEK 未安装透镜适用于搭建紧凑型系统
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|

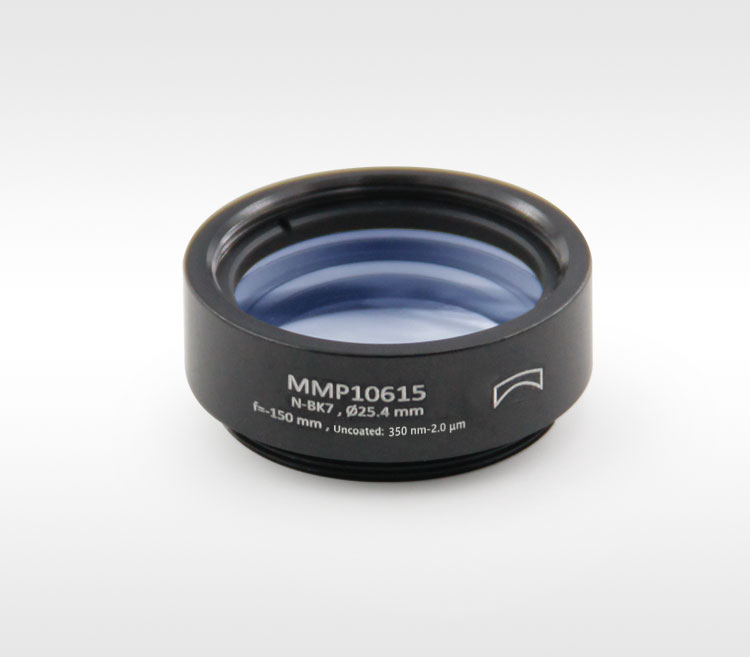

| MMP10615 | 25.4 mm | -150.0 mm | ¥238.00 | 当天 | 加入购物车 |
负弯月透镜，N-BK7，未镀膜，350 nm-2.0 μm，未安装
- 基片材料：N-BK7
- 工作波长：350 nm-2.0 μm （未镀膜）
LBTEK 负弯月透镜主要是用于最小化球差。与另外一款透镜结合使用时，正弯月透镜可以增加焦距，在不引入明显球面像差的情况的同时减小系统数值孔径(NA)。当用于会聚平行光时，为了使球差最小化透镜的凸面应朝向光源发射的方向。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。
LBTEK 未安装透镜适用于搭建紧凑型系统
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| MP10615 | 25.4 mm | -150.0 mm | ¥151.00 | 当天 | 加入购物车 |
