产品说明

直线滚珠位移台，哥特式与钢珠的4点接触滚动结构，具有一定负载能力和较高定位精度
滚珠丝杆传动机构，具有高精度和高传动效率
带有步进电机，末端直驱结构
不锈钢材质，具有良好的强度及刚性
电动位移台控制器可驱动不锈钢电动直线位移台工作

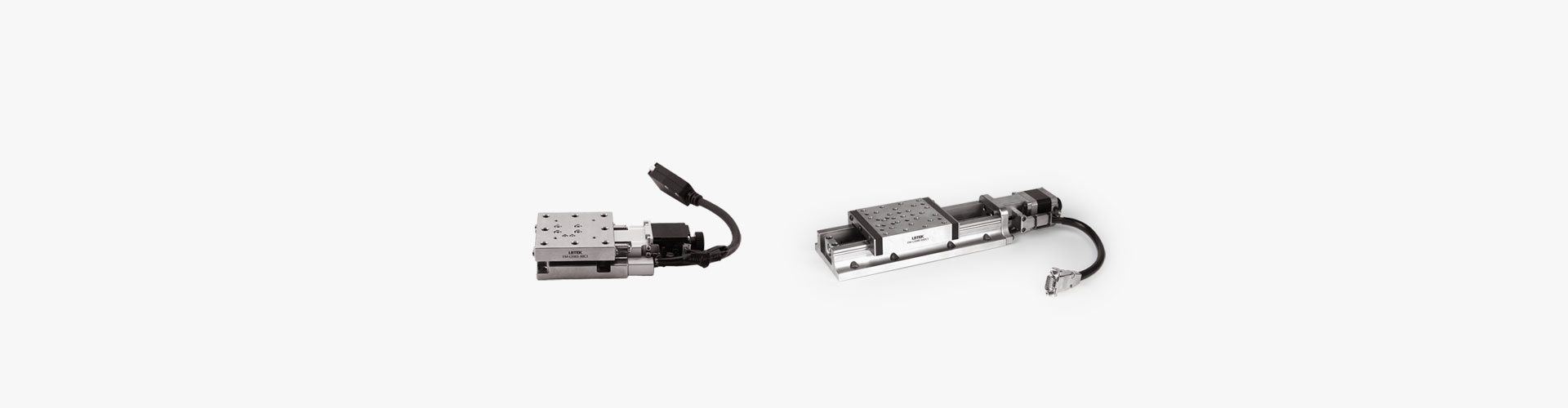

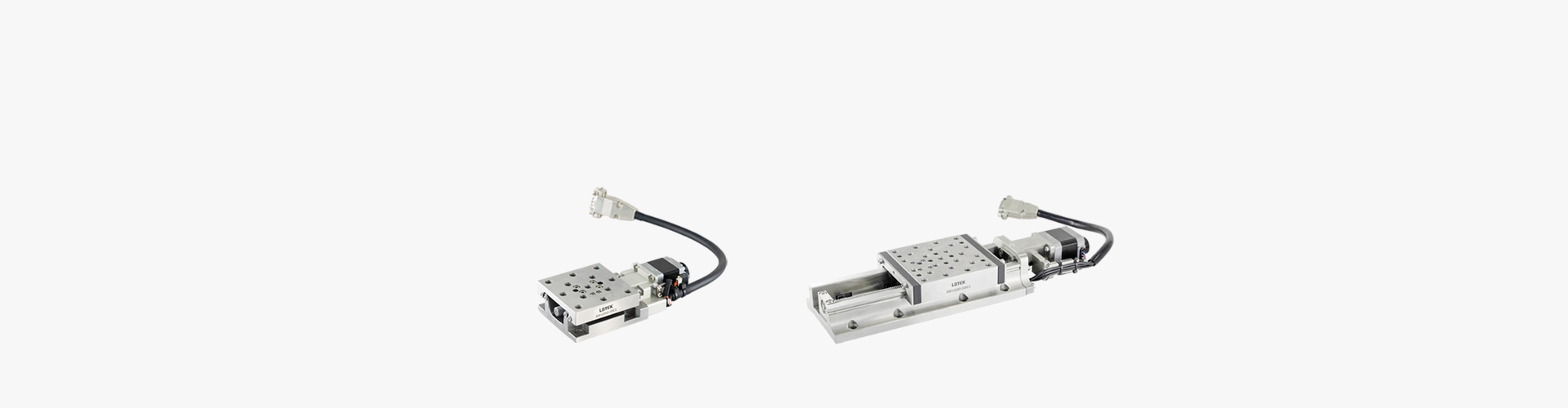

LBTEK提供的不锈钢电动直线位移台由步进电机驱动滚珠丝杆传动机构，在直线滚珠导轨上可实现X/Y轴线方向较高精度的往复直线运动。具备多种行程范围可选，及一定的水平负载能力，是各种平移应用的理想解决方案。两种台面尺寸：65mm×65mm，行程为13 mm、30 mm或50 mm；90 mm×90 mm，行程为100 mm、150 mm、200 mm或300mm。两种台面尺寸均有设计相关转接件，可以实现位移台的XY/XZ/XYZ多维调节扩展使用。不锈钢电动直线位移台所装配的步进电机稳定可靠，运动速度最高可达40 mm/s，控制器在不供电条件下，可通过电机尾部旋钮实现手动调节功能。

产品属性

材质不锈钢

表面处理镀镍

传动机构滚珠丝杆

导向机构直线滚珠导轨

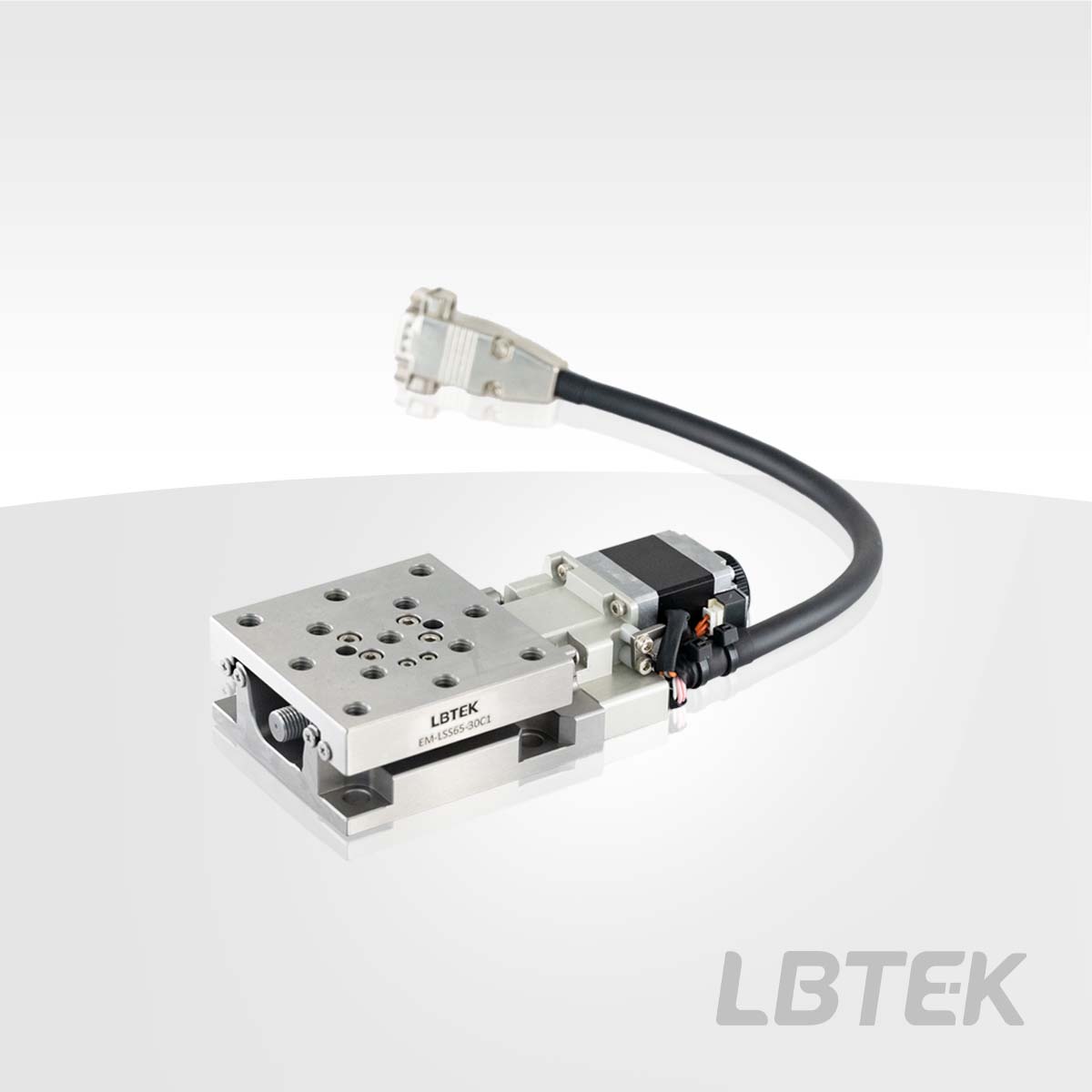

不锈钢电动直线位移台，台面尺寸 65 mm×65 mm

台面尺寸：65 mm×65 mm
行程：13 mm、30 mm或50 mm
分辨率：0.5 μm/细分或1 μm/细分
不锈钢材质结构，具有良好的强度及刚性

LBTEK 65系列不锈钢电动直线位移台台面尺寸65 mm×65 mm，具有13 mm/30 mm/50 mm三种直线行程可选，由步进电机驱动滚珠丝杆机构使滑台通过直线滚珠导轨实现精确的运动控制。底部带M6沉头孔，通过附送的M6薄头内六角螺钉，可安装到光学平台或自定义搭接的位移台模组中，台面有间距25 mm的M6螺纹孔，可根据用户需求，搭接多种光学组件，可以搭配EM-LSS65VA、EM-LSS65VB使用。不锈钢电动直线位移台需搭配电动位移台控制器进行使用，LBTEK提供EM-CV5-x或EM-CS5-x系列控制器供用户选择。

EM-LSS65-30C1结构图

产品型号	行程	分辨率	电机类型	单价	发货日期
EM-LSS65-50C1	50 mm	0.5 μm/细分	五相步进电机	¥9,978.00	当天	加入购物车
EM-LSS65-13C1	13 mm	0.5 μm/细分	五相步进电机	¥6,206.00	当天	加入购物车
EM-LSS65-30C1	30 mm	1 μm/细分	五相步进电机	¥6,534.00	当天	加入购物车

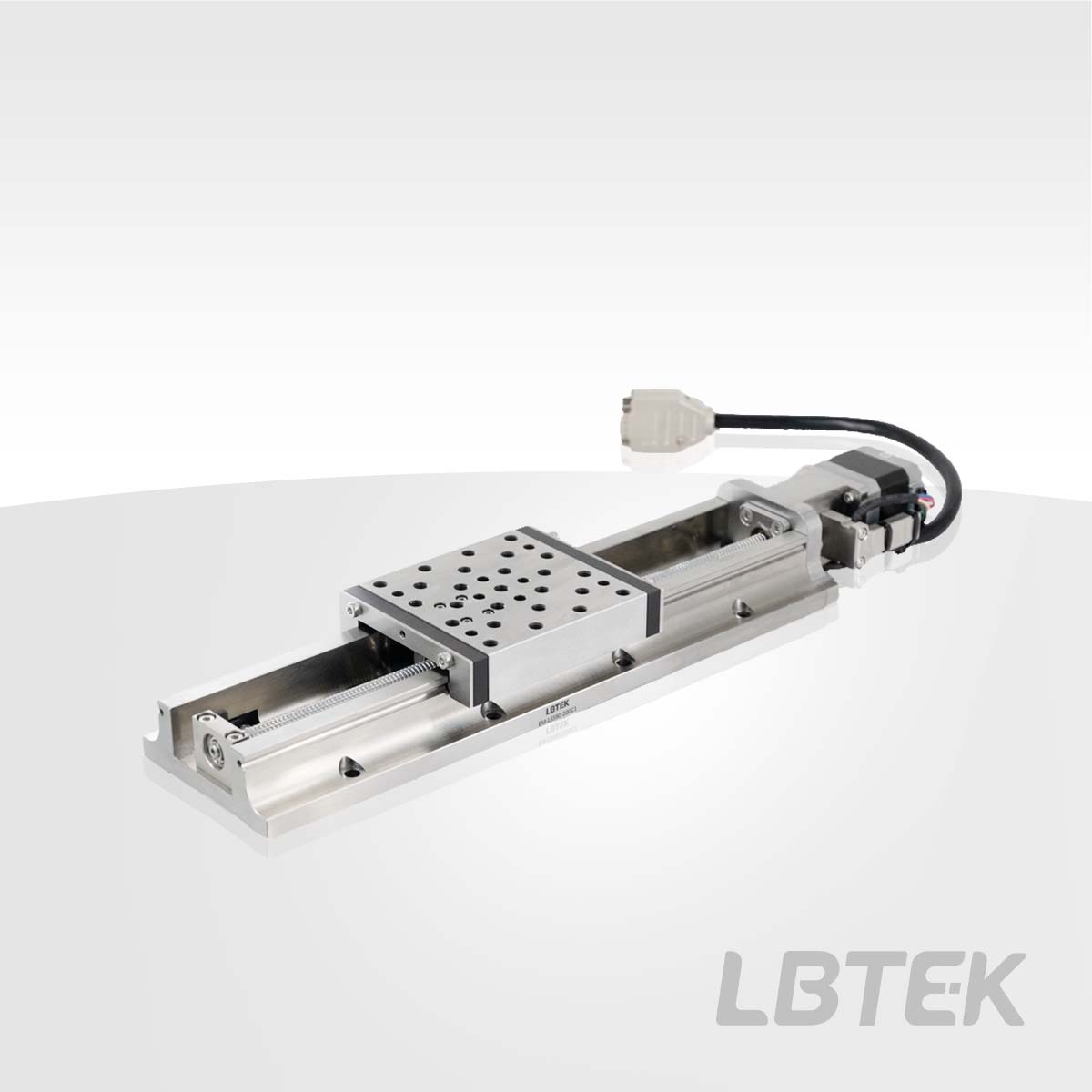

不锈钢电动直线位移台，台面尺寸 90 mm×90 mm

台面尺寸：90 mm×90 mm
行程：100 mm、150 mm、200 mm或300mm
分辨率：1 μm/细分
不锈钢材质结构，有良好的强度及刚性

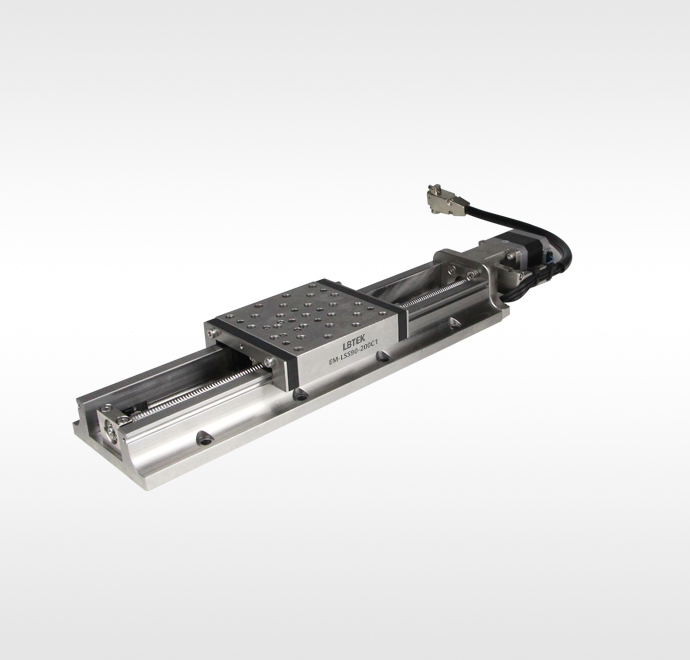

LBTEK 90系列不锈钢电动直线位移台台面尺寸90 mm×90 mm，具有100 mm，150 mm，200 mm，300mm四种直线行程，由步进电机驱动滚珠丝杆机构使滑台通过直线滚珠导轨实现精确的运动控制。底部带M6沉头孔，通过附送的M6×20的内六角圆柱头螺钉，可安装到光学平台或自定义搭接的位移台模组中，台面有间距25 mm的M6螺纹孔，可根据用户需求，搭接多种光学组件，可以搭配EM-LSS90VB、EM-LSS90VA等使用。不锈钢电动直线位移台需搭配电动位移台控制器进行使用，LBTEK提供EM-CV5-x或EM-CS5-x系列控制器供用户选择。

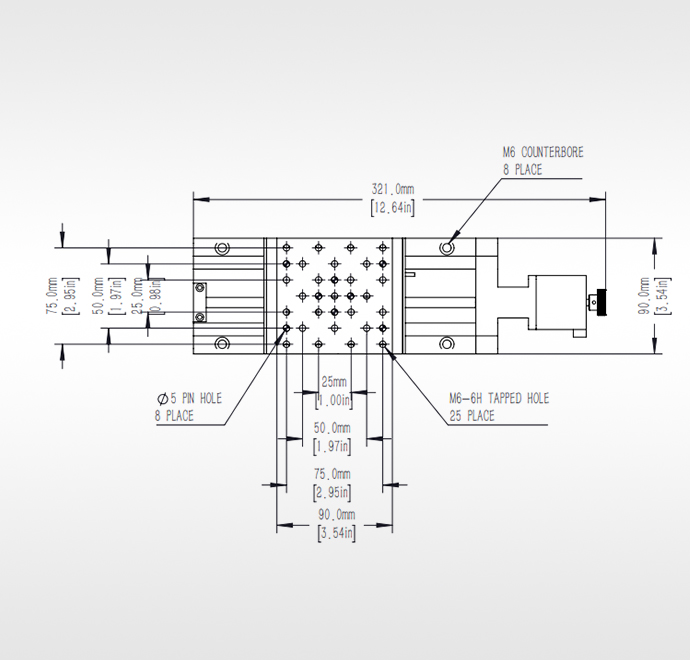

EM-LSS90-100C1结构图

产品型号	行程	分辨率	电机类型	单价	发货日期
EM-LSS90-300C1	300 mm	1 μm/细分	五相步进电机	¥18,817.00	当天	加入购物车
EM-LSS90-200C1	200 mm	1 μm/细分	五相步进电机	¥13,660.00	当天	加入购物车
EM-LSS90-150C1	150 mm	1 μm/细分	五相步进电机	¥12,380.00	5周	加入购物车
EM-LSS90-100C1	100 mm	1 μm/细分	五相步进电机	¥11,590.00	当天	加入购物车

65 mm 直角转接件

材质：不锈钢或铝合金
表面处理：钝化或本色阳极氧化
安装孔规格：M6螺纹孔、M6沉头孔

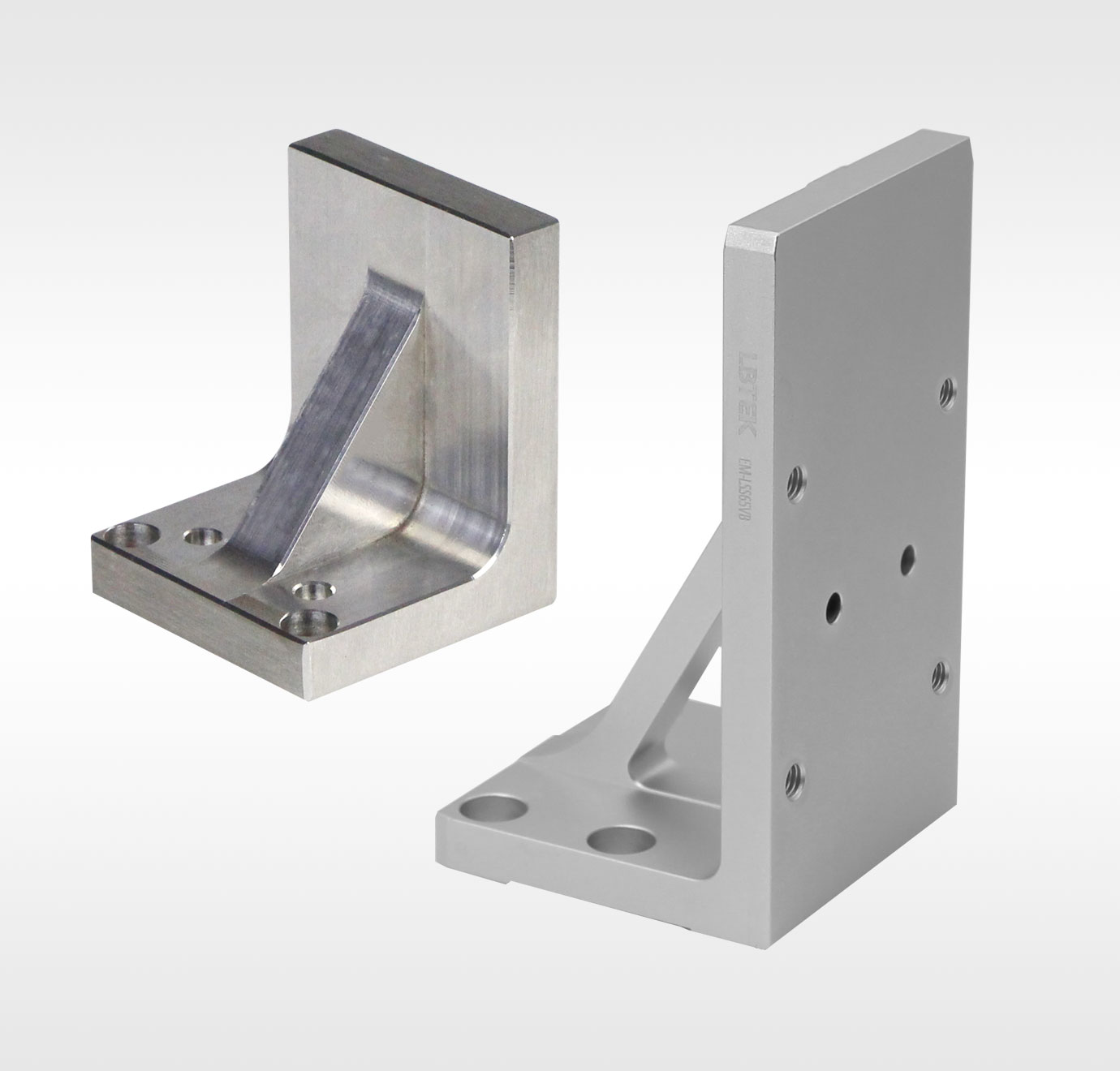

LBTEK提供的65 mm 直角三轴转接板，带4个M6螺纹孔和4个M6沉头安装孔，适用于EM-LSS65-50C1、EM-LSS65-30C1、EM-LSS65-13C1电动位移台。常用于垂直安装两个位移台。一个XY轴电动位移台和一个单轴电动位移台通过直角转接板可以组合成一个XYZ轴线性位移台；两个单轴电动位移台通过直角转接板也可组装成一个XZ轴线性位移台。

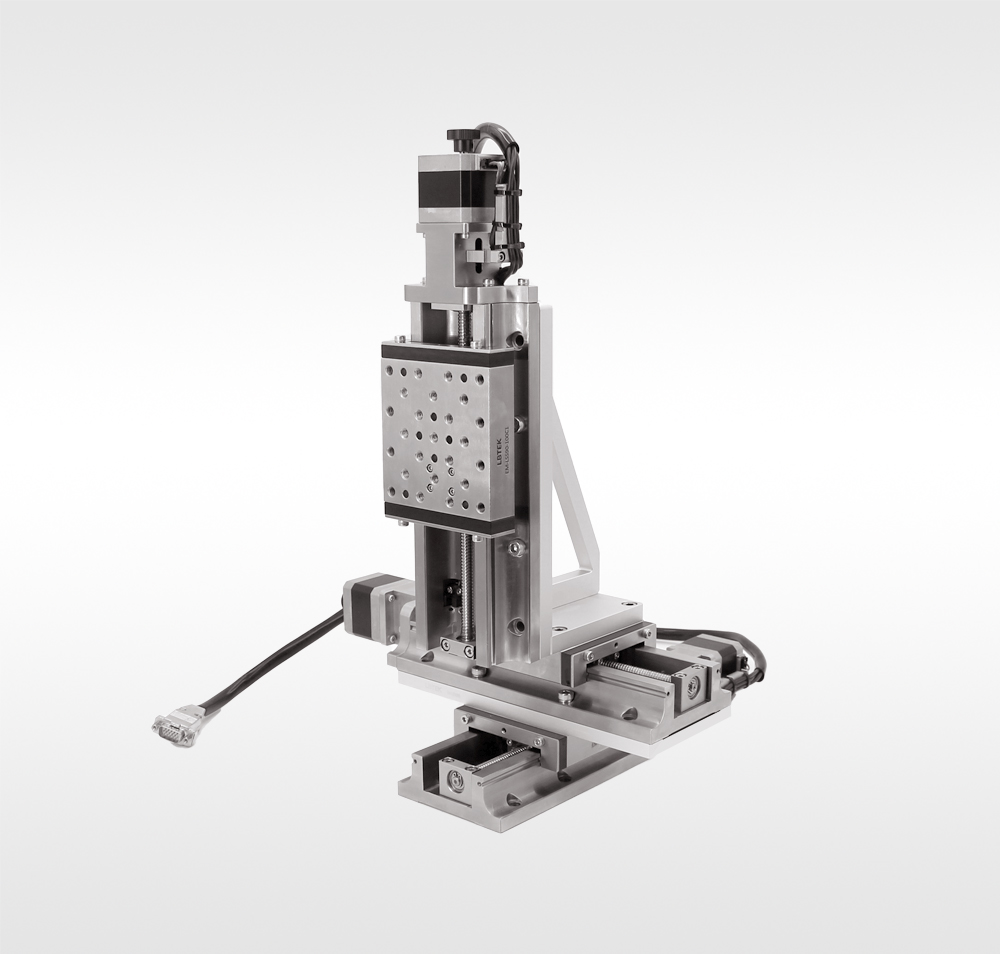

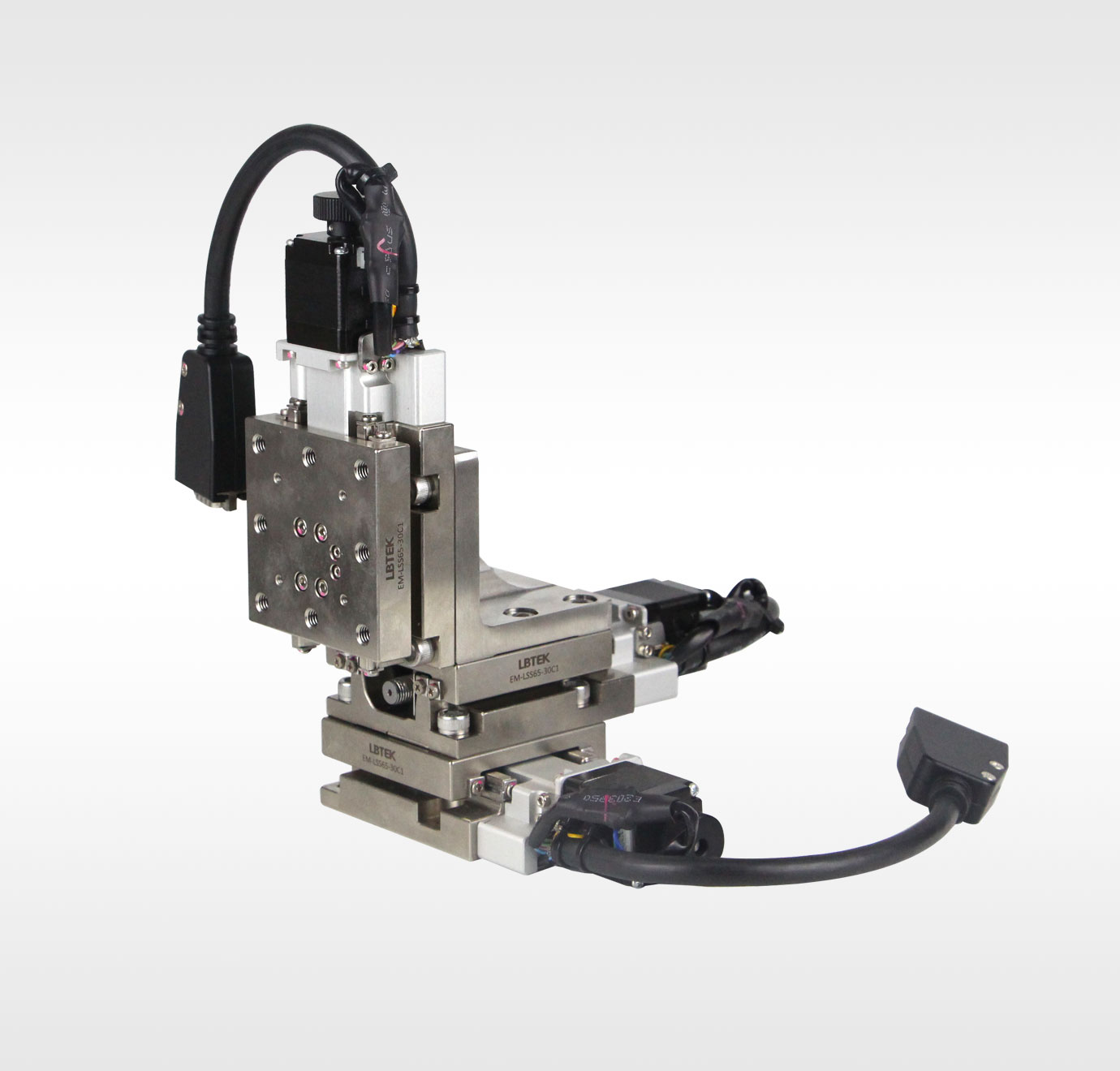

EM-LSS65VA常用于组装XYZ轴位移台

	产品型号	材质	安装孔中心距	单价	对比	发货日期
	EM-LSS65VB	6061-T6 铝合金	50 mm	¥763.00		当天	加入购物车
	EM-LSS65VA	303不锈钢	50 mm	¥736.00		当天	加入购物车

90 mm二轴转接件

可搭建XY轴位移台
安装孔规格：M6螺纹孔、M6沉头孔
表面处理：本色阳极氧化

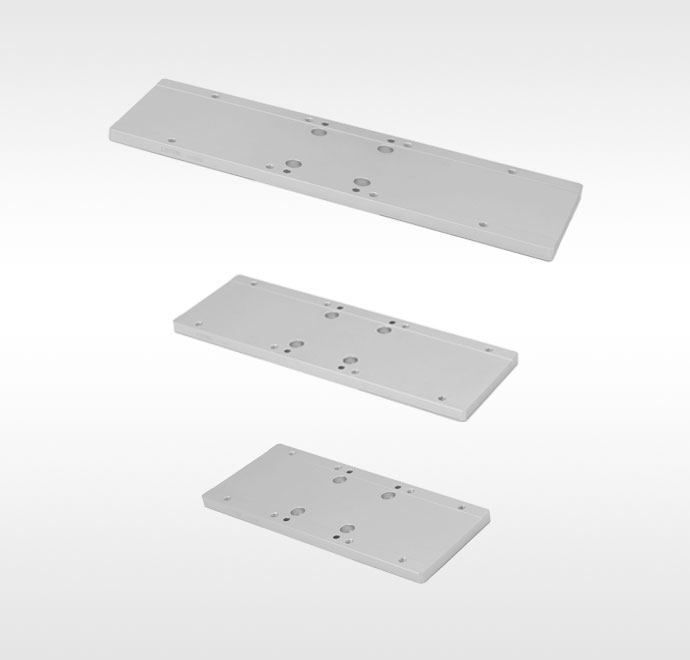

LBTEK提供的90 mm 二轴转接板，带8个M6螺纹孔和4个M6沉头安装孔，适用于EM-LSS90-100C1、EM-LSS90-150C1、EM-LSS90-200C1电动位移台。常用于垂直交叉水平安装两个位移台，通过二轴转接板可搭建成一个XY轴线性位移台，XY轴线性位移台也可两个单独线性位移台直接搭建，二轴转接板根据需求选择。

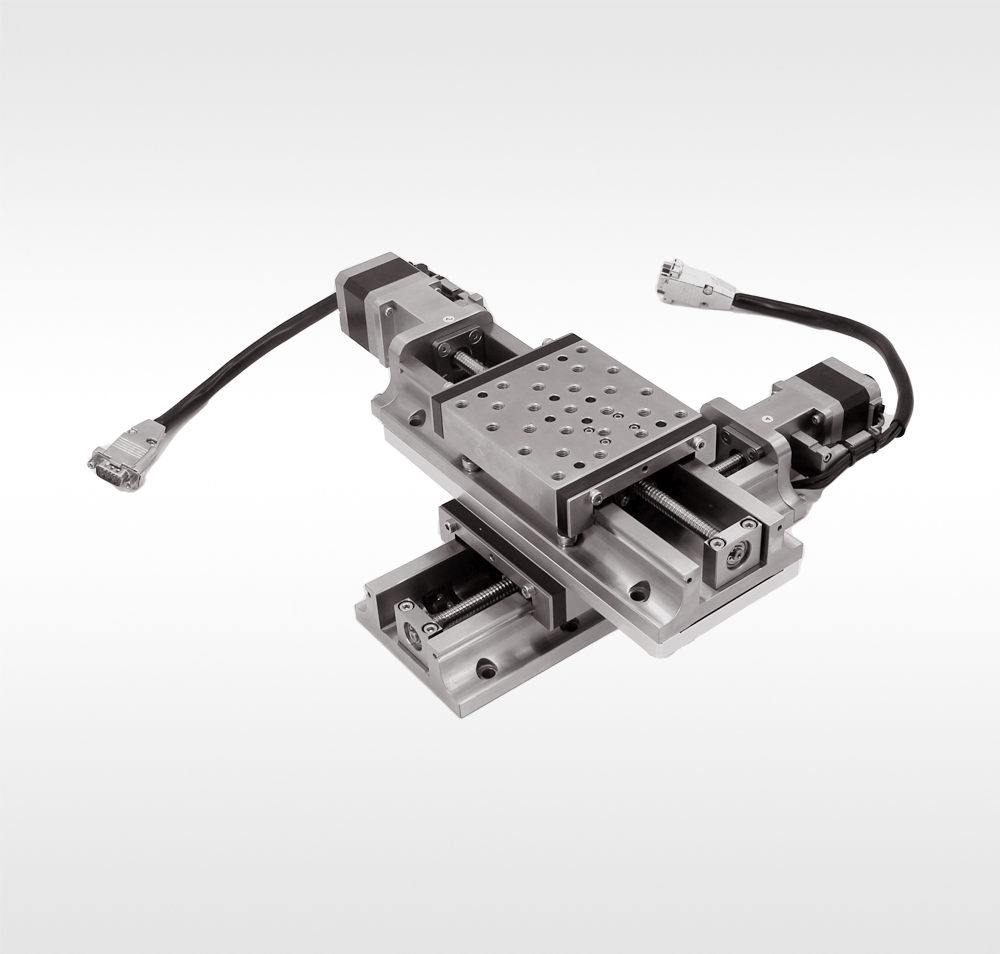

EM-LSS90系列二轴转接件常用于组装XYZ轴位移台

产品型号	材质	台面尺寸	单价	发货日期
EM-LSS90VD	6061-T6 铝合金	320 mm×90 mm	¥546.00	当天	加入购物车
EM-LSS90VC	6061-T6 铝合金	270 mm×90 mm	¥487.00	当天	加入购物车
EM-LSS90VB	6061-T6 铝合金	220 mm×90 mm	¥422.00	当天	加入购物车

90 mm三轴转接件

可搭建XYZ轴位移台
安装孔规格：M6螺纹孔、M6沉头孔
表面处理：本色阳极氧化

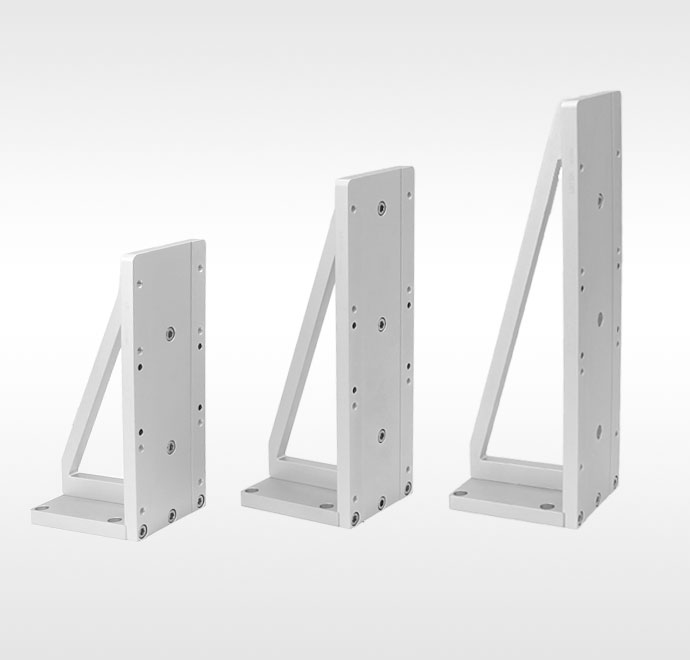

LBTEK提供的90 mm三轴转接板，带M6螺纹孔和M6沉头安装孔，适用于EM-LSS90-100C1、EM-LSS90-150C1、EM-LSS90-200C1电动位移台，常用于垂直安装两个位移台。一个XY轴电动位移台和一个单轴电动位移台通过直角转接板可以组合成一个XYZ轴线性位移台，两个单轴电动位移台通过直角转接板也可组装成一个XZ轴线性位移台。

EM-LSS90系列三轴转接件常用于组装XYZ轴位移台

产品型号	材质	台面尺寸	单价	发货日期
EM-LSS90VF	6061-T6 铝合金	320 mm×90 mm	¥1,226.00	当天	加入购物车
EM-LSS90VE	6061-T6 铝合金	270 mm×90 mm	¥1,092.00	当天	加入购物车
EM-LSS90VA	6061-T6 铝合金	220 mm×90 mm	¥976.00	当天	加入购物车
