产品说明

工作波长覆盖：190-2600 nm
自由空间输入/光纤输入
固定增益/可调增益
输出带监控口

LBTEK 平衡光电探测器由两个匹配良好的光电二极管和一个超低噪声、高速的跨阻放大器组成，该放大器产生的输出电压(RF OUT)与两个光电二极管中光电流的差成正比。Monitor+和Monitor-为两个光电二极管直流监测口，可监测输入信号直流大小。探测器输入光接口分为FC/APC光纤接口和自由空间两种，电信号由SMA端口输出，具有高增益、高灵敏度、高带宽、低噪声、共模抑制比高等特点，可以有效地减少输入光的共模噪声，提高系统的信噪比。有固定增益和可调增益两种增益类型，光纤款的提供DC耦合和AC耦合两种版本，适配不同的应用场景。主要应用于纳秒级光脉冲检测、激光雷达、光纤相干层析成像及光纤传感系统等领域。

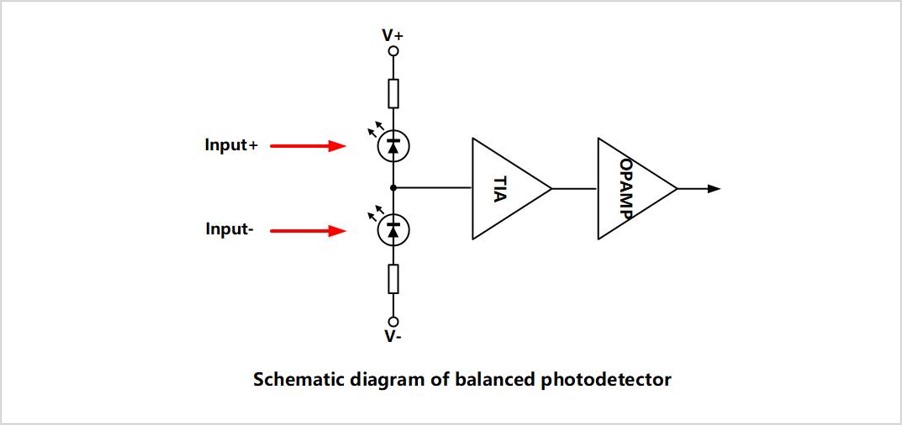

示意图

光纤型平衡光电探测器，固定增益

工作波长：320-1000 nm；800-1700 nm
FC/APC光纤输入
固定增益
带高速监测输出

LBTEK的光纤型平衡光电探测器系列涵盖硅、铟镓砷两种类型，提供FC/APC光纤输入接口，具有3个SMA电连接输出端口（RF OUT、MONITOR+、MONITOR-）。提供DC耦合与AC耦合两种输出耦合方式，适配不同的应用场景。AC耦合会屏蔽光输入信号的连续波分量（即未调制部分）。因此，若需要对相对较弱的调频信号进行测量，而该信号处于较强的连续波背景信号下，可选择AC耦合探测器。探测器外壳侧面带有1个M4螺纹安装孔，适合通用安装。每个平衡光电探测器都附带一个12V的线性电源。

输入与输出接口

产品型号	工作波长	带宽	NEP	输出耦合方式	单价	发货日期
PDB100A-DC 新品	320~1000 nm	DC~100 MHz	12.03 pW/√Hz	DC耦合	¥7,500.00	当天	加入购物车
PDB100A-AC 新品	320~1000 nm	100 Hz~100 MHz	12.03 pW/√Hz	AC耦合	¥7,500.00	当天	加入购物车
PDB200A-DC 新品	320~1000 nm	DC~200 MHz	22.86 pW/√Hz	DC耦合	¥8,000.00	3周	加入购物车
PDB200A-AC 新品	320~1000 nm	100 Hz~200 MHz	22.86 pW/√Hz	AC耦合	¥8,000.00	3周	加入购物车
PDB400A-DC 新品	320~1000 nm	DC~400 MHz	9 pW/√Hz	DC耦合	¥9,000.00	3周	加入购物车
PDB400A-AC 新品	320~1000 nm	100 Hz~400 MHz	9 pW/√Hz	AC耦合	¥9,000.00	3周	加入购物车
PDB800A-AC 新品	320~1000 nm	30 kHz~800 MHz	22 pW/√Hz	AC耦合	¥13,000.00	3周	加入购物车
PDB100C-DC 新品	800~1700 nm	DC~100 MHz	6.99 pW/√Hz	DC耦合	¥7,500.00	当天	加入购物车
PDB100C-AC 新品	800~1700 nm	100 Hz~100 MHz	6.99 pW/√Hz	AC耦合	¥7,500.00	当天	加入购物车
PDB200C-DC 新品	800~1700 nm	DC~200 MHz	8.52 pW/√Hz	DC耦合	¥8,000.00	3周	加入购物车
PDB400C-DC 新品	800~1700 nm	DC~400 MHz	4.5 pW/√Hz	DC耦合	¥9,000.00	3周	加入购物车
PDB200C-AC 新品	800~1700 nm	100 Hz~200 MHz	8.52 pW/√Hz	AC耦合	¥8,000.00	3周	加入购物车
PDB400C-AC 新品	800~1700 nm	100 Hz~400 MHz	4.5 pW/√Hz	AC耦合	¥9,000.00	当天	加入购物车
PDB1000C-AC 新品	800~1700 nm	30 kHz~1000 MHz	9 pW/√Hz	AC耦合	¥13,000.00	3周	加入购物车
PDB1600C-AC 新品	800~1700 nm	30 kHz~1600 MHz	9.3 pW/√Hz	AC耦合	¥13,500.00	3周	加入购物车

光纤型平衡光电探测器，可调增益

工作波长：320-1000 nm；800-1700 nm
FC/APC光纤输入
5档增益可调
带高速监测输出

LBTEK的光纤型平衡光电探测器系列涵盖硅、铟镓砷两种类型，5档增益可调，可满足在不同光强条件下的光电探测应用。提供FC/APC光纤输入接口，具有3个SMA电连接输出端口（RF OUT、MONITOR+、MONITOR-）。提供DC耦合与AC耦合两种输出耦合方式，适配不同的应用场景。AC耦合会屏蔽光输入信号的连续波分量（即未调制部分）。因此，若需要对相对较弱的调频信号进行测量，而该信号处于较强的连续波背景信号下，可选择AC耦合探测器。探测器外壳侧面带有1个M4螺纹安装孔，适合通用安装。每个平衡光电探测器都附带一个12V的线性电源。

输入与输出接口

产品型号	工作波长	输出耦合方式	单价	发货日期
PDBA100A-DC 新品	320~1000 nm	DC耦合	¥11,000.00	当天	加入购物车
PDBA100C-DC 新品	800~1700 nm	DC耦合	¥12,000.00	当天	加入购物车
PDBA100A-AC 新品	320~1000 nm	AC耦合	¥11,000.00	3周	加入购物车
PDBA100C-AC 新品	800~1700 nm	AC耦合	¥12,000.00	3周	加入购物车

自由空间型平衡光电探测器，固定增益

工作波长：190-1100 nm；320-1000 nm；800-1700 nm
自由空间输入
固定增益
带监测输出

LBTEK的自由空间型平衡光电探测器涵盖UV增强硅、硅和铟镓砷三种类型，能直接接收自由空间输入光信号，具有3个SMA电连接输出端口（RF OUT、MONITOR+、MONITOR-）。探测器外壳上都有SM1外螺纹和SM05内螺纹，同时带有3×M4的螺纹孔，方便探测器安装到接杆上使用。每个探测器上都附带两个SM1-8B转接件和一个12 V的线性电源。

探测器顶面和侧面示意图

产品型号	工作波长	带宽	NEP	输出耦合方式	单价	发货日期
PDBS1A2-DC 新品	190~1100 nm	DC~1MHz	3.6 pW/√Hz	DC耦合	¥8,000.00	3周	加入购物车
PDBS1A-DC 新品	320~1000 nm	DC~1MHz	2.2 pW/√Hz	DC耦合	¥7,500.00	当天	加入购物车
PDBS100A-DC 新品	320~1000 nm	DC~100 MHz	12 pW/√Hz	DC耦合	¥9,000.00	3周	加入购物车
PDBS1C-DC 新品	800~1700 nm	DC~1 MHz	12 pW/√Hz	DC耦合	¥13,000.00	3周	加入购物车
PDBS100C-DC 新品	800~1700 nm	DC~100 MHz	6.5 pW/√Hz	DC耦合	¥12,500.00	3周	加入购物车

自由空间型平衡光电探测器，可调增益

工作波长：190~1100 nm；320~1000 nm；800~1700nm；900~2600nm
自由空间输入
6档增益可调
带监测输出

LBTEK的自由空间型平衡光电探测器涵盖UV增强硅、硅、铟镓砷、XInGaAs四种类型，6档增益可调，可满足在不同光强条件下的光电探测应用需求。能直接接收自由空间输入光信号，具有3个SMA电连接输出端口（RF OUT、MONITOR+、MONITOR-）。探测器外壳上都有SM1外螺纹和SM05内螺纹，同时带有2×M4的螺纹孔，方便探测器安装到接杆上使用。每个探测器上都附带两个SM1-8B转接件和一个12 V的线性电源。

探测器顶面和侧面示意图

产品型号	工作波长	带宽	输出耦合方式	单价	发货日期
PDBAS1A2-DC 新品	190~1100 nm	DC~1MHz	DC耦合	¥8,500.00	3周	加入购物车
PDBAS1A-DC 新品	320~1000 nm	DC~1MHz	DC耦合	¥8,000.00	当天	加入购物车
PDBAS1C-DC 新品	800~1700 nm	DC~1MHz	DC耦合	¥13,500.00	当天	加入购物车
PDBAS1D-DC 新品	900~2600 nm	DC~1MHz	DC耦合	¥15,000.00	3周	加入购物车

平衡光电探测器

工作波长：400-1100nm、800-1700 nm
共模抑制比>25 dB
可调增益款调节范围：0~31dB

LBTEK 平衡光电探测器工作波长范围有400-1100nm和800-1700 nm两种可选，有固定增益和可调增益两款，可调增益款调节范围0~31 dB（软件调节），有FC/APC光纤输入和空间输入两种类型。

AC耦合型可调增益款低频截止频率通常为30kHz左右，AC耦合型固定增益款带宽500M及以下带宽的低频截止频率是百Hz左右。带宽500M以上的低频截止频率在30kHz，若对截止频率有定制要求，详情咨询技术支持。

输入与输出接口

产品型号	工作波长	带宽	输出耦合方式	单价	发货日期
PDBA-350M-AB	400 nm-1100 nm	350 MHz	AC	¥9,926.00	当天	加入购物车
PDBS-1.6G-BC	800 nm-1700 nm	1.6 GHz	AC	¥12,250.00	当天	加入购物车
PDB-350M-BC	800 nm-1700 nm	350 MHz	AC	¥9,307.00	6周	加入购物车
PDB-200M-BC	800 nm-1700 nm	200 MHz	AC	¥8,819.00	当天	加入购物车
PDB-500M-AB	400 nm-1100 nm	500 MHz	AC	¥11,120.00	当天	加入购物车
PDBS-100M-AB	400 nm-1100 nm	100 MHz	DC	¥8,490.00	当天	加入购物车

微型平衡光电探测器

工作波长：320 nm-1000 nm
FC/APC光纤输入
共模抑制比≥30 dB
超低噪声

LBTEK 微型平衡光电探测器工作波长范围为320 nm-1000 nm，FC/APC光纤输入。备注：标品输出耦合方式默认为AC耦合输出，如需DC耦合输出，可进行定制。

加装转接板

	产品型号	工作波长	NEP	带宽	输出耦合方式	单价	对比	发货日期
	UPDB-75M-A	320 ~ 1000 nm	9 pW/√Hz	75 MHz	AC	¥7,980.00		当天	加入购物车
