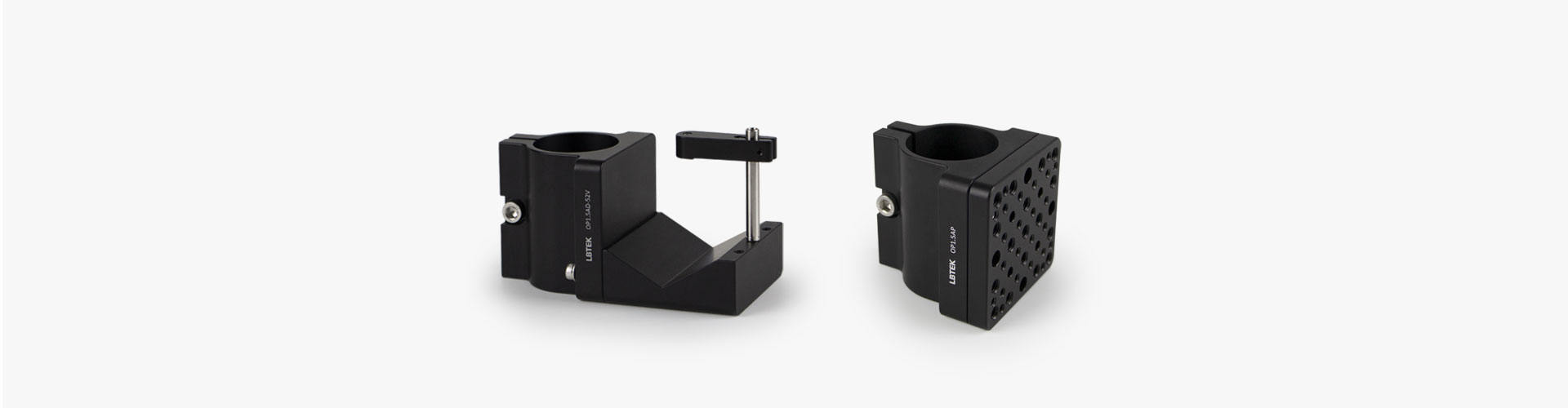

产品说明
- 适用于Ø38 mm的接杆
- 转接部分可拆卸
- 用于不同转接应用
LBTEK Ø38 mm接杆转接件是Ø38 mm光学接杆的配件，一般用作转接应用，一侧带M6螺丝可将其固定于Ø38 mm光学接杆，另一侧可以通过转接将不同形状和尺寸的器件进行安装。
产品属性
材质6061-T6铝合金
表面处理黑色阳极氧化
夹持直径Ø7 mm~52 mm

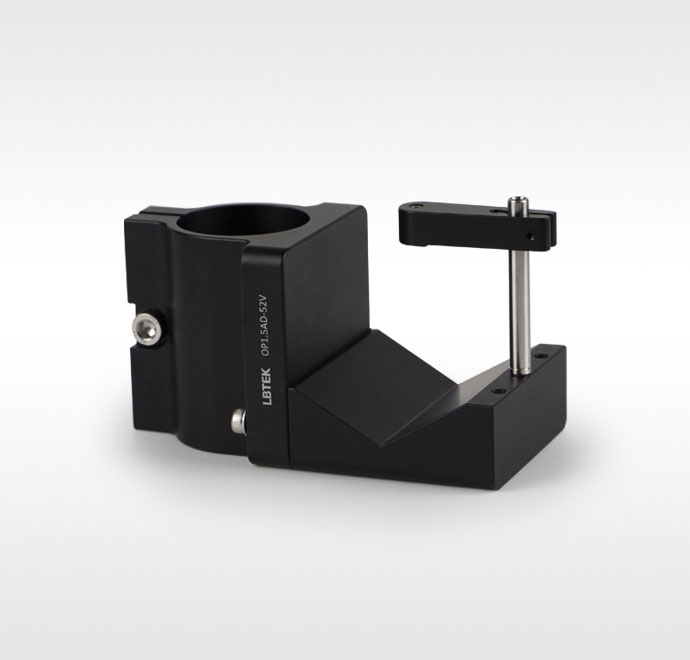

Ø38 mm接杆转接件，V型夹具
- 适用于Ø38 mm接杆
- V型夹具，用于夹持圆形器件
- 夹持部分可粗调俯仰±10°
LBTEK OP1.5AD-52V接杆转接夹具是Ø38 mm接杆配件的一种，可夹持Ø7 mm~52 mm圆柱形器件，如激光器等。用作Ø38 mm接杆转接件时，侧面M6螺钉用于锁紧夹持的Ø38 mm接杆，拧松后方两个M4螺钉可进行粗略调节，俯仰调节范围为±10°。

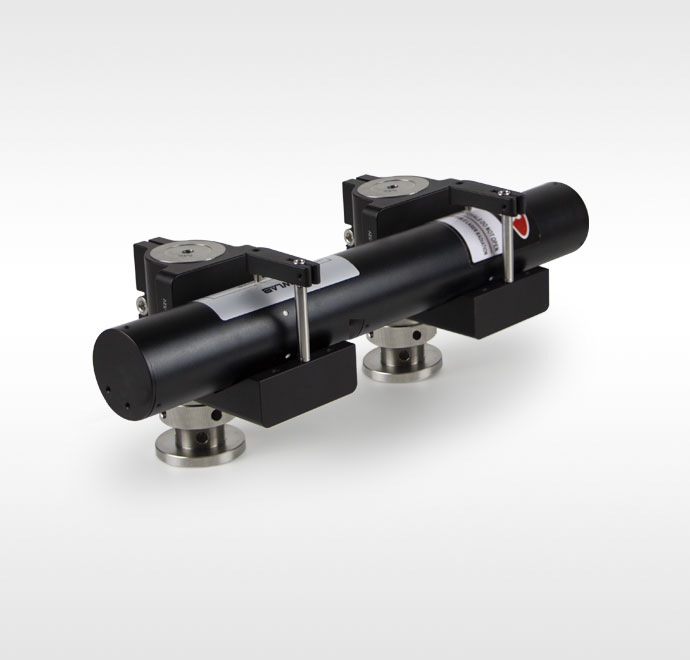

利用两个OP1.5AD-52V夹持氦氖激光器
产品型号 | 夹持直径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| OP1.5AD-52V | Ø7 mm~52 mm | ¥775.00 | 当天 | 加入购物车 |

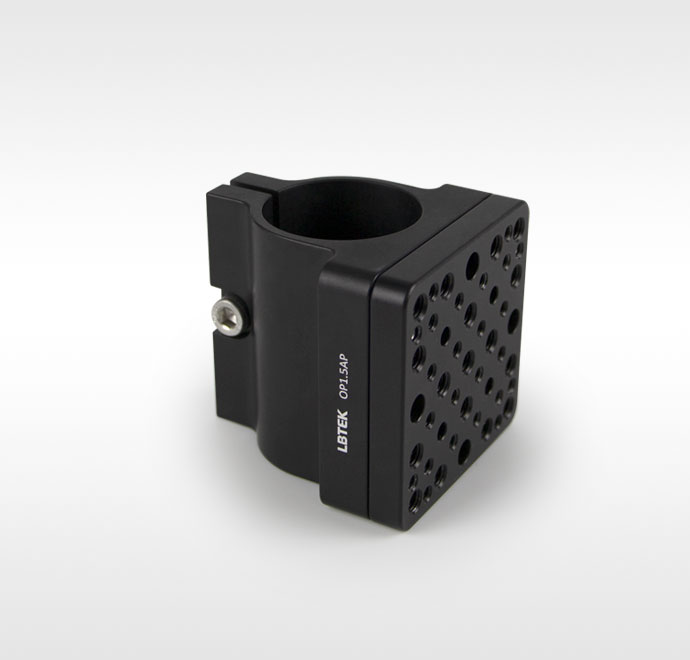

Ø38 mm接杆转接件，带安装板
- 夹持Ø38 mm的机械件或光学件
- 安装板尺寸：63.5 mm × 63.5 mm
- 安装板提供M4和M6两种类型的螺纹孔及沉头孔
- 侧面固定螺丝类型：M6
LBTEK OP1.5AP接杆转接件是Ø38 mm接杆配件的一种，侧面的M6螺丝用来锁紧夹持结构，侧边连接一块63.5 mm × 63.5 mm的安装板（可拆卸），安装板上交叉阵列分布有24个M4和17个M6螺纹孔及4个M6和M4沉头孔，具体尺寸及螺纹规格见网站图纸。安装板上的螺纹孔可用来固定各种光机械底座和镜架。

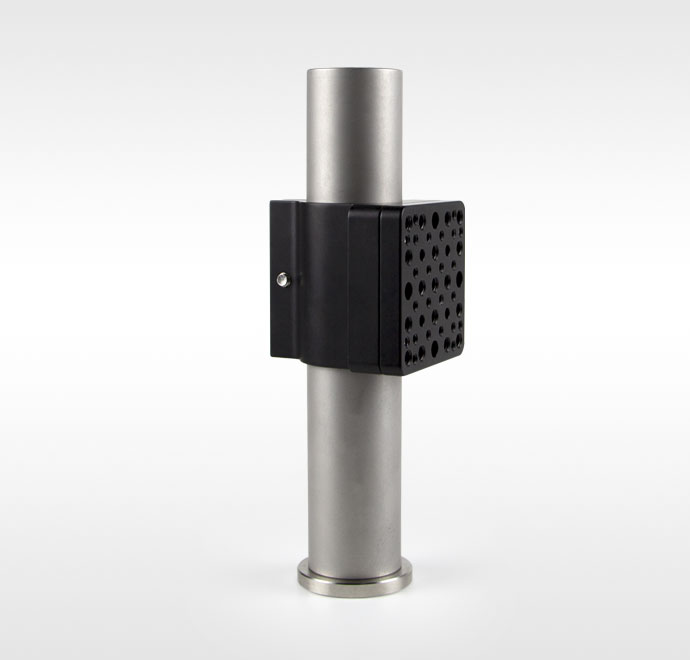

OP1.5AP用作Ø38 mm接杆的转接
产品型号 | 夹持接杆直径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| OP1.5AP | Ø38 mm | ¥434.00 | 当天 | 加入购物车 |
