产品说明
- 光学元件材质：钠钙玻璃
- 分辨率：57.5 lp/mm和115 lp/mm
- 常用于测试成像系统分辨率
LBTEK 西门子星靶常称太阳图，扇形靶，用来测试成像系统分辨率。西门子星靶的每个扇形按已知角度向中间逐渐变细，中心是一个直径为200 um，切断所有扇形条的空白圆。客户可通过观察扇形接近图案中心距离的变化，定义光学系统的分辨率，并可在垂直和水平以及其他方向对其进行评估，无需重新定位测试靶。LBTEK 西门子星靶广泛应用于光学系统的成像质量评估测试，用来鉴别对焦误差，像散和存在于光学系统中的其他像差。另外LBTEK提供分辨率测试靶的定制服务，如有其它需求，请联系LBTEK技术支持。

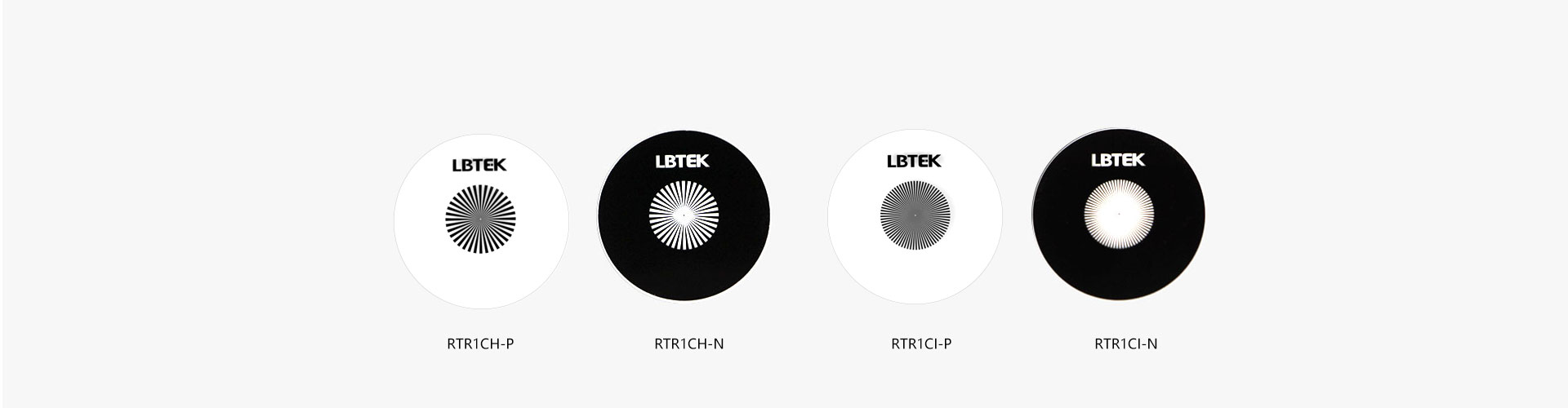

示意图
产品属性
光学元件材质钠钙玻璃
直径25.4 mm
厚度2 mm
厚度公差±0.2 mm
表面平整度≤15 μm
线缝公差±0.5 μm

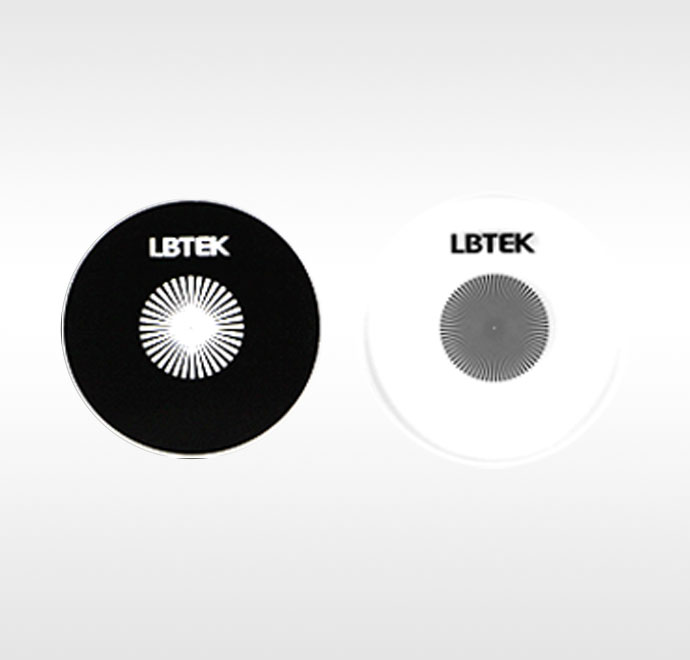

西门子星靶，直径25.4 mm
- 材质：钠钙玻璃
- 提供正测试靶和负测试靶
- 最大分辨率：57.3 lp/mm和114.6 lp/mm
LBTEK 西门子星靶是一个由多个扇形条纹组成的圆形图案，图案的直径为10 mm，中心是一个直径为200 μm空白圆。在整个圆形区域内，西门子星靶的扇形条纹有36个（RTR1CH-P/N）、72个（RTR1Cl-P/N）两种，对应的分辨率为1.2 lp/mm~57.3 lp/mm、2.3 lp/mm~114.6 lp/mm。同时，分辨率测试靶包含正（明场）、负（暗场）分辨率测试靶。正分辨率测试靶是在钠钙玻璃基底上镀铬（使非图案部分透光），负分辨率测试靶则是在基底上镀铬（使图案部分透光）。如有其它定制需求，请联系技术支持。

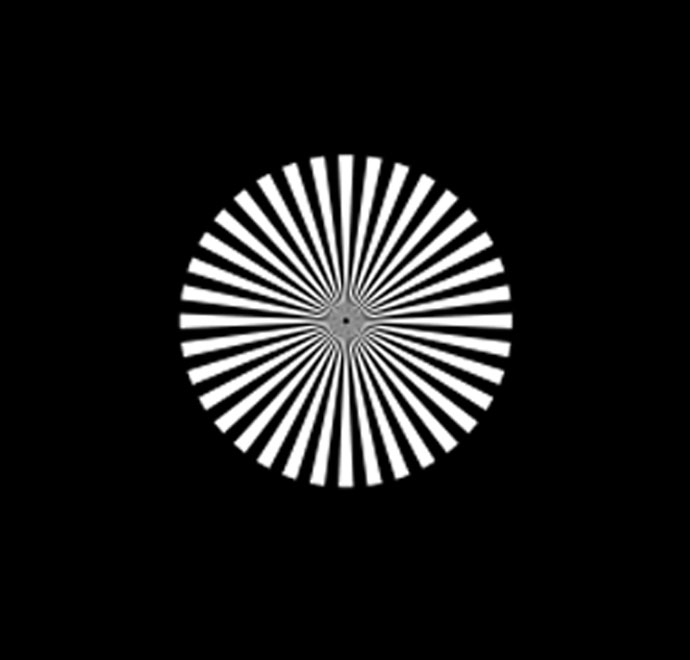

负分辨率靶放大图
产品型号 | 直径 | 分辨率 | 镀膜 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| RTR1CI-N | 25.4 mm | 2.3 lp/mm~114.6 lp/mm | 铬（测试图案透光，其余部分镀膜） | ¥1,633.00 | 当天 | 加入购物车 | ||
| RTR1CH-N | 25.4 mm | 1.2 lp/mm~57.3 lp/mm | 铬（测试图案透光，其余部分镀膜） | ¥1,111.00 | 当天 | 加入购物车 | ||
| RTR1CH-P | 25.4 mm | 1.2 lp/mm~57.3 lp/mm | 铬（测试图案镀膜） | ¥1,206.00 | 当天 | 加入购物车 | ||
| RTR1CI-P | 25.4 mm | 2.3 lp/mm~114.6 lp/mm | 铬（测试图案镀膜） | ¥1,281.00 | 当天 | 加入购物车 |
