参数规格
曲线
反馈
产品说明
- 光学元件材质：钠钙玻璃
- 分辨率：1.25-250 lp/mm
- 常用于测试成像系统分辨率
LBTEK可变线栅是一组平行暗线，线宽等于线距。在任意线栅中，一条暗线和暗线中间空白部分组成一个线对。光学系统的分辨率取决于它能区分相邻线对的能力，因此，线栅分辨率定义为给定空间内的线对数，一般以线对每毫米（lp/mm）表示。可变线栅的每个分区分辨率不同，用户可通过识别光学系统能够分辨的最高线栅分辨率，确定系统分辨率。可变线栅是光学系统评估中非常重要的检测图案，从条纹投影测量到光电系统光学传递函数测量，都有着非常广泛的应用。另外LBTEK提供分辨率测试靶的定制服务，如有其它需求，请联系LBTEK技术支持。

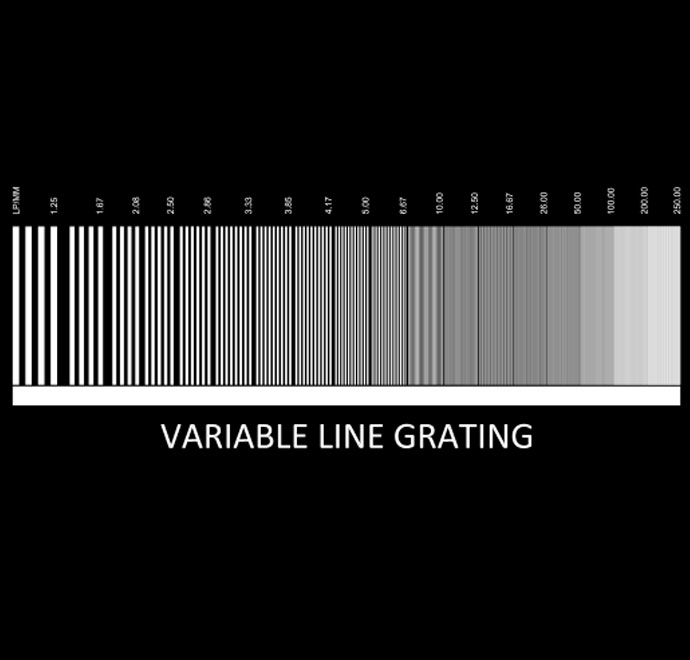

示意图
产品属性
光学元件材质钠钙玻璃
尺寸76.2×25.4 mm
尺寸公差±0.5 mm
厚度2 mm
表面平整度≤15 μm
线缝公差±0.5 μm

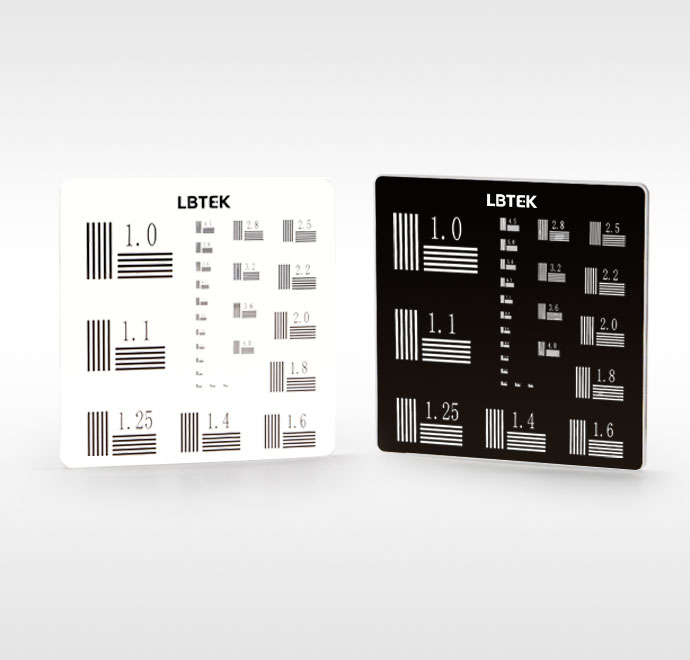

NBS 1963A分辨率测试靶，50.8×50.8 mm
- 材质：钠钙玻璃
- 尺寸：50.8×50.8 mm
- 分辨率：1-18 lp/mm
LBTEK提供50.8×50.8 mm的正负NBS 1963A分辨率测试靶，两款分辨率测试靶均包含五条水平线和五条垂直线，共26组，分别对应1 mm-55.6 µm线宽。分辨率测试靶包含正（明场）、负（暗场）分辨率测试靶。正分辨率测试靶是在钠钙玻璃基底上镀铬，使非图案部分透光。负分辨率测试靶则是在基底上镀铬，使图案部分透光。如有其它定制需求，请联系技术支持。

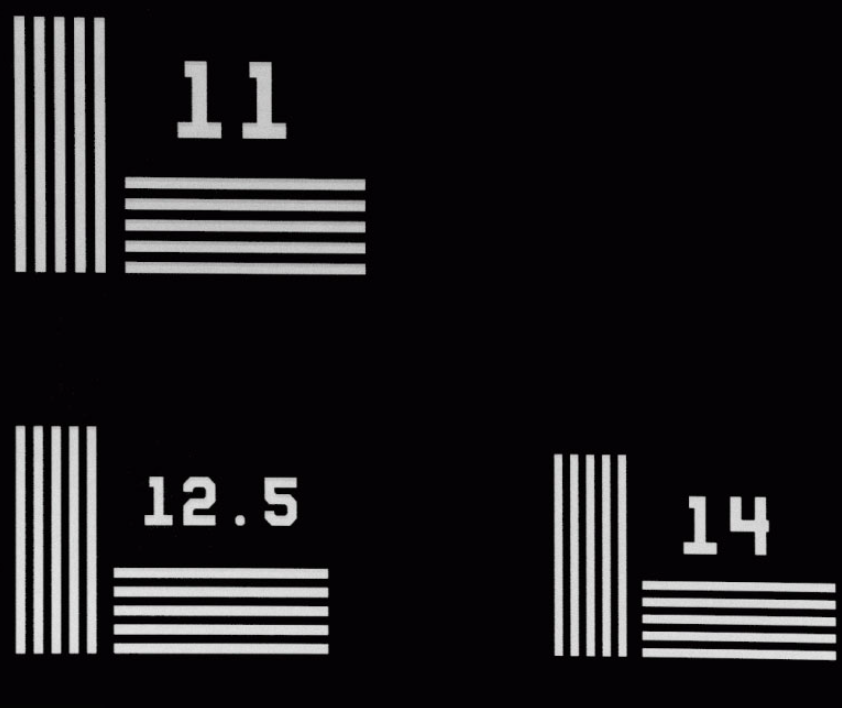

RTS2AE-N测试靶显微镜图像
产品型号 | 镀膜 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| RTS2AE-N | 铬（测试图案透光，其余部分镀膜） | ¥1,388.00 | 当天 | 加入购物车 | ||
| RTS2AE-P | 铬（测试图案镀膜） | ¥1,388.00 | 4周 | 加入购物车 |
可变线栅分辨率测试靶
- 光学元件材质：钠钙玻璃
- 尺寸：76.2×25.4 mm
- 提供正测试靶和负测试靶
LBTEK可变线栅分辨率范围从1.25 lp/mm到250 lp/mm。该测试靶主要用来确认光学系统的分辨率，可全面分析整个频率范围而不是只测出其最高线对。分辨率测试靶包含正（明场）、负（暗场）分辨率测试靶。正分辨率测试靶是在钠钙玻璃基底上镀铬，使非图案部分透光。负分辨率测试靶则是在基底上镀铬，使图案部分透光。如有其它定制需求，请联系技术支持。
负分辨率靶细节图
产品型号 | 镀膜 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| RTL4DG-N | 铬（测试图案透光，其余部分镀膜） | ¥3,332.00 | 当天 | 加入购物车 | ||
| RTL4DG-P | 铬（测试图案镀膜） | ¥3,463.00 | 当天 | 加入购物车 |
