- 液晶聚合物/N-BK7窗口片，三明治平片结构，辅有机械外壳
- 液晶分子快轴取向沿基片径向一致，角向连续渐变，λ/2延迟量

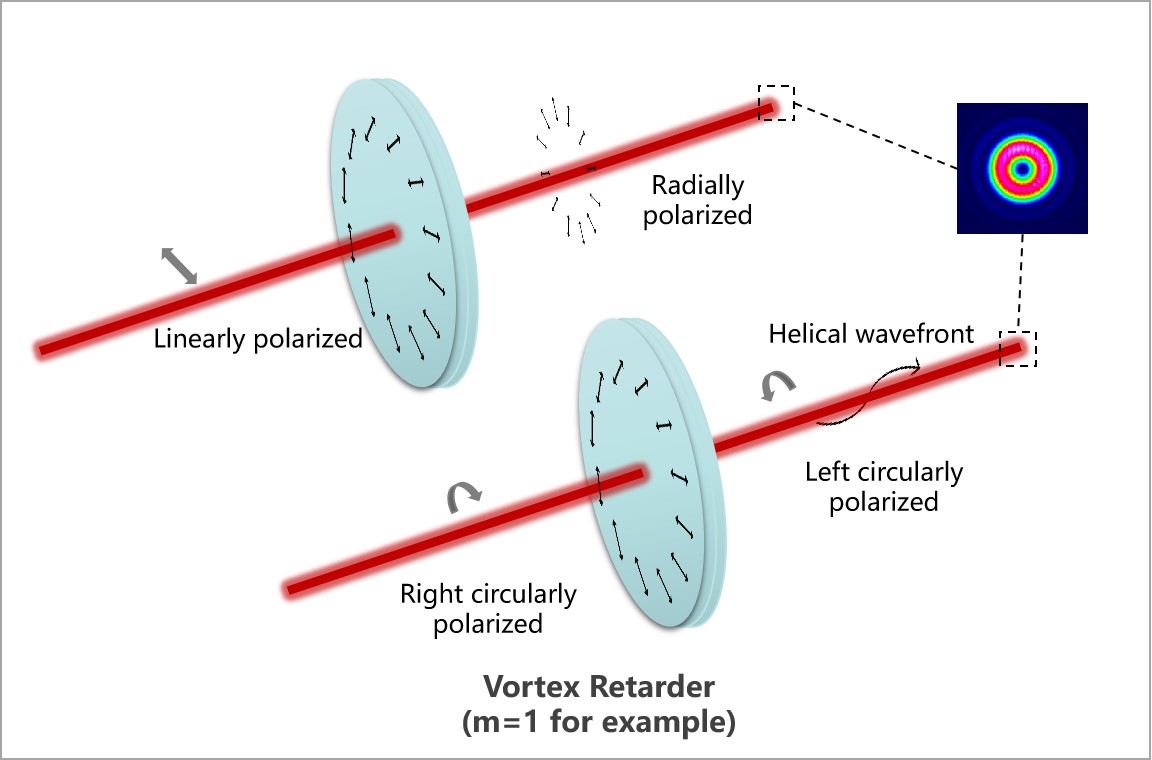

- 偏振相关，可用于生成矢量偏振光束和涡旋光束，呈现中心孔型强度分布
- 高效稳定、操作简易、功能专一、大入射角
- 工作波长λ：405-1550 nm可选，阶数m：1-128可选
- 支持参数规格的灵活定制
- 适用于尺寸Ø1.0~Ø12 mm的入射光
- 生成l=±1的拉盖尔-高斯光束
- 生成矢量偏振光束，包括径向偏振光束和角向偏振光束
LBTEK m=1涡旋波片的液晶分子快轴取向沿基片角向在360 °圆心角内转动了180 °，线偏振光下形貌如右图所示。m=1涡旋波片适用于尺寸在Ø1 mm到Ø12 mm之间的入射光，转换效率≥99.5 %。圆偏振光入射时，能够生成l=±1的拉盖尔-高斯光束；线偏振光入射时，能够生成矢量偏振光束，其中包括径向偏振光束和角向偏振光束两种特殊情况。所选取的涡旋波片阶数m越小，则光束中心孔尺寸越小。涡旋波片的标准SM1透镜套筒外壳上，标注了产品的名称、型号，并用4条刻线标记了涡旋波片的中心点；同时，基于m=1涡旋波片的快轴敏感特性，用1个圆点标记了其0 °快轴。
产品型号 | 阶数m | 工作波长λ | 通光孔径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| VR1-405 | 1 | 405 nm | Ø21.5 mm | ¥6,500.00 | 3周 | 加入购物车 | ||
| VR1-442 | 1 | 442 nm | Ø21.5 mm | ¥6,500.00 | 当天 | 加入购物车 | ||
| VR1-488 | 1 | 488 nm | Ø21.5 mm | ¥6,500.00 | 3周 | 加入购物车 | ||
| VR1-520 | 1 | 520 nm | Ø21.5 mm | ¥6,500.00 | 3周 | 加入购物车 | ||
| VR1-532 | 1 | 532 nm | Ø21.5 mm | ¥6,728.00 | 当天 | 加入购物车 | ||
| VR1-633 | 1 | 633 nm | Ø21.5 mm | ¥6,728.00 | 当天 | 加入购物车 | ||
| VR1-670 | 1 | 670 nm | Ø21.5 mm | ¥6,500.00 | 当天 | 加入购物车 | ||
| VR1-780 | 1 | 780 nm | Ø21.5 mm | ¥6,728.00 | 当天 | 加入购物车 | ||
| VR1-795 | 1 | 795 nm | Ø21.5 mm | ¥6,500.00 | 当天 | 加入购物车 | ||
| VR1-808 | 1 | 808 nm | Ø21.5 mm | ¥6,500.00 | 当天 | 加入购物车 | ||
| VR1-850 | 1 | 850 nm | Ø21.5 mm | ¥6,500.00 | 当天 | 加入购物车 | ||
| VR1-980 | 1 | 980 nm | Ø21.5 mm | ¥6,728.00 | 当天 | 加入购物车 | ||
| VR1-1030 | 1 | 1030 nm | Ø21.5 mm | ¥6,500.00 | 当天 | 加入购物车 | ||
| VR1-1064 | 1 | 1064 nm | Ø21.5 mm | ¥6,728.00 | 当天 | 加入购物车 | ||
| VR1-1310 | 1 | 1310 nm | Ø21.5 mm | ¥6,728.00 | 当天 | 加入购物车 | ||
| VR1-1550 | 1 | 1550 nm | Ø21.5 mm | ¥6,728.00 | 当天 | 加入购物车 |
- 适用于尺寸Ø1.0~Ø12 mm的入射光
- 生成l=±2的拉盖尔-高斯光束
- 生成高阶矢量偏振光束
LBTEK m=2涡旋波片的液晶分子快轴取向沿基片角向在360 °圆心角内转动了180 °×2，始终平行于径向，线偏振光下形貌如右图所示。m=2涡旋波片适用于尺寸在Ø1 mm到Ø12 mm之间的入射光，转换效率≥99.5 %。圆偏振光入射时，能够生成l=±2的拉盖尔-高斯光束；线偏振光入射时，能够生成高阶矢量偏振光束。所选取的涡旋波片阶数m越小，则光束中心孔尺寸越小。涡旋波片的标准SM1透镜套筒外壳上，标注了产品的名称、型号，并用4条刻线标记了涡旋波片的中心点。
产品型号 | 阶数m | 工作波长λ | 通光孔径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| VR2-405 | 2 | 405 nm | Ø21.5 mm | ¥6,500.00 | 2周 | 加入购物车 | ||
| VR2-442 | 2 | 442 nm | Ø21.5 mm | ¥6,500.00 | 当天 | 加入购物车 | ||
| VR2-488 | 2 | 488 nm | Ø21.5 mm | ¥6,500.00 | 当天 | 加入购物车 | ||
| VR2-520 | 2 | 520 nm | Ø21.5 mm | ¥6,500.00 | 当天 | 加入购物车 | ||
| VR2-532 | 2 | 532 nm | Ø21.5 mm | ¥6,728.00 | 3周 | 加入购物车 | ||
| VR2-633 | 2 | 633 nm | Ø21.5 mm | ¥6,728.00 | 当天 | 加入购物车 | ||
| VR2-670 | 2 | 670 nm | Ø21.5 mm | ¥6,500.00 | 当天 | 加入购物车 | ||
| VR2-780 | 2 | 780 nm | Ø21.5 mm | ¥6,728.00 | 3周 | 加入购物车 | ||
| VR2-795 | 2 | 795 nm | Ø21.5 mm | ¥6,500.00 | 3周 | 加入购物车 | ||
| VR2-808 | 2 | 808 nm | Ø21.5 mm | ¥6,500.00 | 3周 | 加入购物车 | ||
| VR2-850 | 2 | 850 nm | Ø21.5 mm | ¥6,500.00 | 当天 | 加入购物车 | ||
| VR2-980 | 2 | 980 nm | Ø21.5 mm | ¥6,728.00 | 当天 | 加入购物车 | ||
| VR2-1030 | 2 | 1030 nm | Ø21.5 mm | ¥6,500.00 | 3周 | 加入购物车 | ||
| VR2-1064 | 2 | 1064 nm | Ø21.5 mm | ¥6,728.00 | 当天 | 加入购物车 | ||
| VR2-1310 | 2 | 1310 nm | Ø21.5 mm | ¥6,728.00 | 当天 | 加入购物车 | ||
| VR2-1550 | 2 | 1550 nm | Ø21.5 mm | ¥6,728.00 | 3周 | 加入购物车 |
- 适用于尺寸Ø1.0~Ø12 mm的入射光
- 生成l=±4的拉盖尔-高斯光束
- 生成高阶矢量偏振光束
LBTEK m=4涡旋波片的液晶分子快轴取向沿基片角向在360 °圆心角内转动了180 °×4，线偏振光下形貌如右图所示。m=4涡旋波片适用于尺寸在Ø1 mm到Ø12 mm之间的入射光。圆偏振光入射时，能够生成l=±4的拉盖尔-高斯光束；线偏振光入射时，能够生成高阶矢量偏振光束。所选取的涡旋波片阶数m越小，则光束中心孔尺寸越小。涡旋波片的标准SM1透镜套筒外壳上，标注了产品的名称、型号，并用4条刻线标记了涡旋波片的中心点；同时，用1个圆点标记了1处0 °快轴。
产品型号 | 阶数m | 工作波长λ | 通光孔径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| VR4-405 | 4 | 405 nm | Ø21.5 mm | ¥6,630.00 | 当天 | 加入购物车 | ||
| VR4-488 | 4 | 488 nm | Ø21.5 mm | ¥6,630.00 | 当天 | 加入购物车 | ||
| VR4-532 | 4 | 532 nm | Ø21.5 mm | ¥6,630.00 | 3周 | 加入购物车 | ||
| VR4-633 | 4 | 633 nm | Ø21.5 mm | ¥6,630.00 | 3周 | 加入购物车 | ||
| VR4-780 | 4 | 780 nm | Ø21.5 mm | ¥6,630.00 | 当天 | 加入购物车 | ||
| VR4-850 | 4 | 850 nm | Ø21.5 mm | ¥6,630.00 | 当天 | 加入购物车 | ||
| VR4-980 | 4 | 980 nm | Ø21.5 mm | ¥6,630.00 | 当天 | 加入购物车 | ||
| VR4-1064 | 4 | 1064 nm | Ø21.5 mm | ¥6,630.00 | 3周 | 加入购物车 | ||
| VR4-1550 | 4 | 1550 nm | Ø21.5 mm | ¥6,630.00 | 3周 | 加入购物车 |
- 适用于尺寸Ø1.0~Ø12 mm的入射光
- 生成l=±8的拉盖尔-高斯光束
- 生成高阶矢量偏振光束

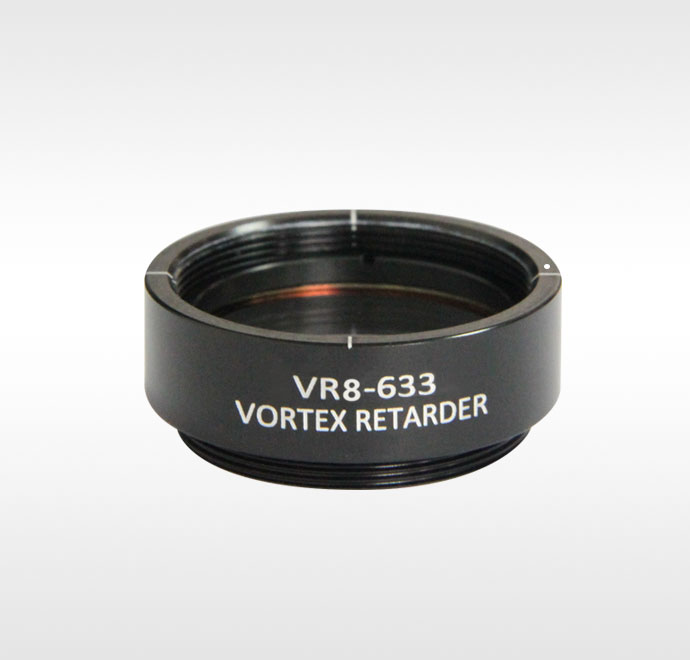

LBTEK m=8涡旋波片的液晶分子快轴取向沿基片角向在360 °圆心角内转动了180 °×8，线偏振光下形貌如右图所示。m=8涡旋波片适用于尺寸在Ø1 mm到Ø12 mm之间的入射光。圆偏振光入射时，能够生成l=±8的拉盖尔-高斯光束；线偏振光入射时，能够生成高阶矢量偏振光束。所选取的涡旋波片阶数m越小，则光束中心孔尺寸越小。涡旋波片的标准SM1透镜套筒外壳上，标注了产品的名称、型号，并用4条刻线标记了涡旋波片的中心点；同时，用1个圆点标记了1处0 °快轴。
产品型号 | 阶数m | 工作波长λ | 通光孔径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| VR8-405 | 8 | 405 nm | Ø21.5 mm | ¥6,630.00 | 当天 | 加入购物车 | ||
| VR8-488 | 8 | 488 nm | Ø21.5 mm | ¥6,630.00 | 当天 | 加入购物车 | ||
| VR8-532 | 8 | 532 nm | Ø21.5 mm | ¥6,630.00 | 3周 | 加入购物车 | ||
| VR8-633 | 8 | 633 nm | Ø21.5 mm | ¥6,630.00 | 当天 | 加入购物车 | ||
| VR8-780 | 8 | 780 nm | Ø21.5 mm | ¥6,630.00 | 当天 | 加入购物车 | ||
| VR8-850 | 8 | 850 nm | Ø21.5 mm | ¥6,630.00 | 当天 | 加入购物车 | ||
| VR8-980 | 8 | 980 nm | Ø21.5 mm | ¥6,630.00 | 当天 | 加入购物车 | ||
| VR8-1064 | 8 | 1064 nm | Ø21.5 mm | ¥6,630.00 | 当天 | 加入购物车 | ||
| VR8-1550 | 8 | 1550 nm | Ø21.5 mm | ¥6,630.00 | 当天 | 加入购物车 |
- 适用于尺寸Ø1.0~Ø12 mm的入射光
- 生成l=±16的拉盖尔-高斯光束
- 生成高阶矢量偏振光束

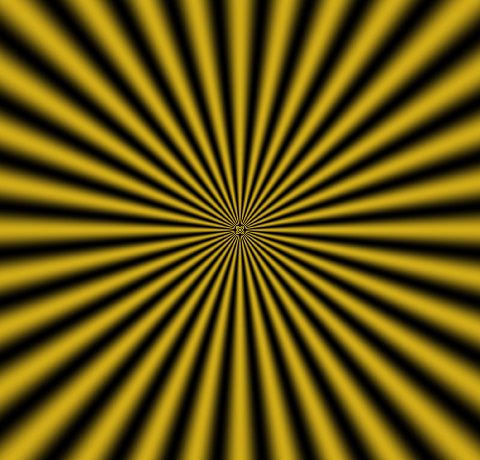

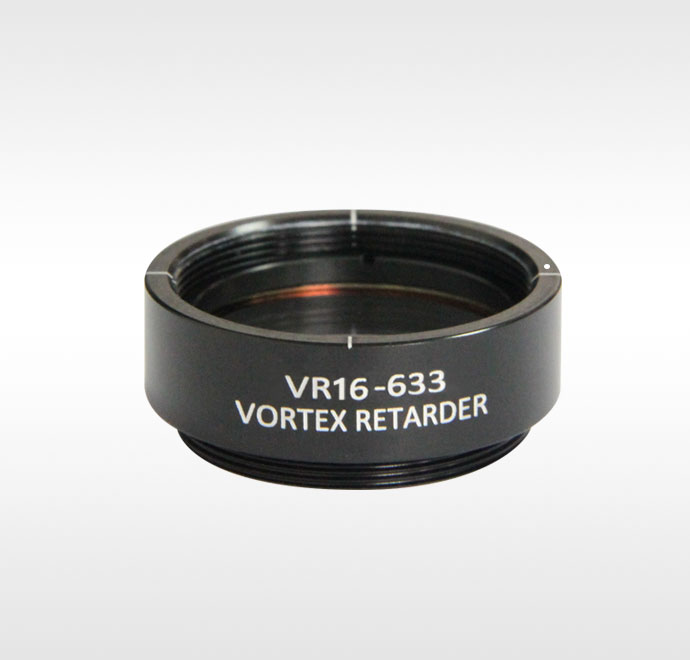

LBTEK m=16涡旋波片的液晶分子快轴取向沿基片角向在360 °圆心角内转动了180 °×16，线偏振光下形貌如右图所示。m=16涡旋波片适用于尺寸在Ø1 mm到Ø12 mm之间的入射光。圆偏振光入射时，能够生成l=±16的拉盖尔-高斯光束；线偏振光入射时，能够生成高阶矢量偏振光束。所选取的涡旋波片阶数m越小，则光束中心孔尺寸越小。涡旋波片的标准SM1透镜套筒外壳上，标注了产品的名称、型号，并用4条刻线标记了涡旋波片的中心点。
产品型号 | 阶数m | 工作波长λ | 通光孔径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| VR16-405 | 16 | 405 nm | Ø21.5 mm | ¥7,956.00 | 当天 | 加入购物车 | ||
| VR16-532 | 16 | 532 nm | Ø21.5 mm | ¥7,956.00 | 当天 | 加入购物车 | ||
| VR16-633 | 16 | 633 nm | Ø21.5 mm | ¥7,956.00 | 当天 | 加入购物车 | ||
| VR16-850 | 16 | 850 nm | Ø21.5 mm | ¥7,956.00 | 当天 | 加入购物车 | ||
| VR16-1064 | 16 | 1064 nm | Ø21.5 mm | ¥7,956.00 | 当天 | 加入购物车 | ||
| VR16-1550 | 16 | 1550 nm | Ø21.5 mm | ¥7,956.00 | 当天 | 加入购物车 |
- 适用于尺寸Ø1.0~Ø12.0 mm的入射光
- 生成l=±32的拉盖尔-高斯光束
- 生成高阶矢量偏振光束

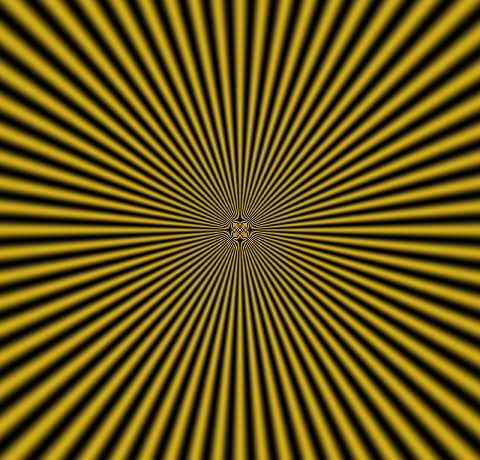

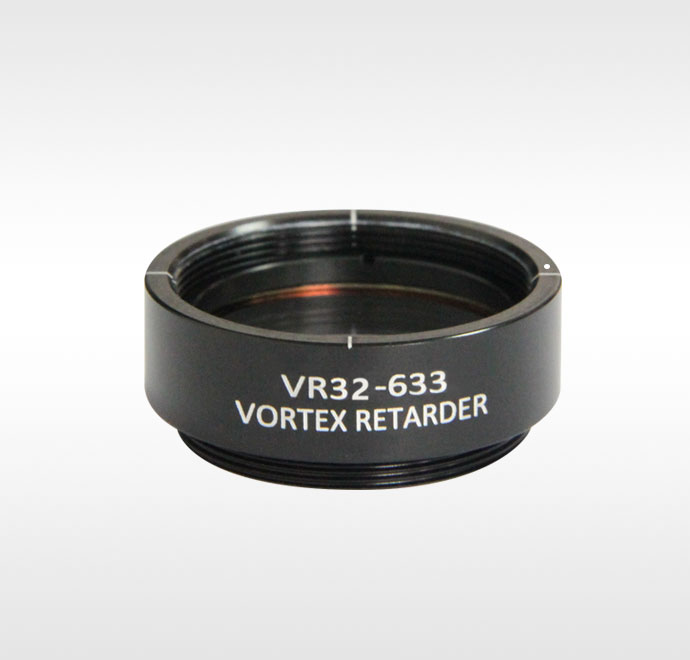

LBTEK m=32涡旋波片的液晶分子快轴取向沿基片角向在360 °圆心角内转动了180 °×32，线偏振光下形貌如右图所示。m=32涡旋波片适用于尺寸在Ø1 mm到Ø12 mm之间的入射光。圆偏振光入射时，能够生成l=±32的拉盖尔-高斯光束；线偏振光入射时，能够生成高阶矢量偏振光束。所选取的涡旋波片阶数m越小，则光束中心孔尺寸越小。涡旋波片的标准SM1透镜套筒外壳上，标注了产品的名称、型号，并用4条刻线标记了涡旋波片的中心点。
产品型号 | 阶数m | 工作波长λ | 通光孔径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| VR32-405 | 32 | 405 nm | Ø21.5 mm | ¥7,956.00 | 3周 | 加入购物车 | ||
| VR32-532 | 32 | 532 nm | Ø21.5 mm | ¥7,956.00 | 3周 | 加入购物车 | ||
| VR32-633 | 32 | 633 nm | Ø21.5 mm | ¥7,956.00 | 当天 | 加入购物车 | ||
| VR32-850 | 32 | 850 nm | Ø21.5 mm | ¥7,956.00 | 当天 | 加入购物车 | ||
| VR32-1064 | 32 | 1064 nm | Ø21.5 mm | ¥7,956.00 | 当天 | 加入购物车 | ||
| VR32-1550 | 32 | 1550 nm | Ø21.5 mm | ¥7,956.00 | 3周 | 加入购物车 |
- 适用于尺寸Ø3.0~Ø12.0 mm的入射光
- 生成l=±64的拉盖尔-高斯光束
- 生成高阶矢量偏振光束
LBTEK m=64涡旋波片的液晶分子快轴取向沿基片角向在360 °圆心角内转动了180 °×64，线偏振光下形貌如右图所示。m=64涡旋波片适用于尺寸在Ø3 mm到Ø12 mm之间的入射光。圆偏振光入射时，能够生成l=±64的拉盖尔-高斯光束；线偏振光入射时，能够生成高阶矢量偏振光束。所选取的涡旋波片阶数m越小，则光束中心孔尺寸越小。涡旋波片的标准SM1透镜套筒外壳上，标注了产品的名称、型号，并用4条刻线标记了涡旋波片的中心点。
产品型号 | 阶数m | 工作波长λ | 通光孔径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| VR64-532 | 64 | 532 nm | Ø21.5 mm | ¥7,956.00 | 当天 | 加入购物车 | ||
| VR64-633 | 64 | 633 nm | Ø21.5 mm | ¥7,956.00 | 4周 | 加入购物车 |
- 适用于尺寸Ø3.0~Ø12.0 mm的入射光
- 生成l=±128的拉盖尔-高斯光束
- 生成高阶矢量偏振光束

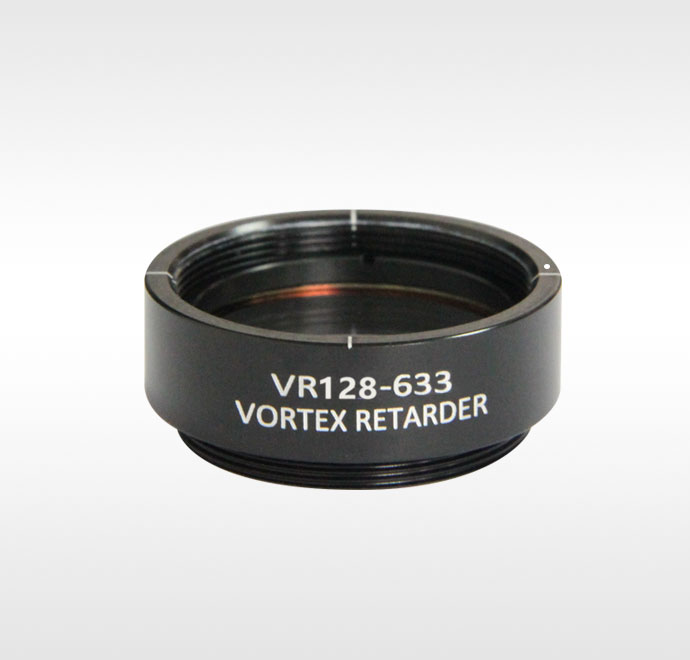

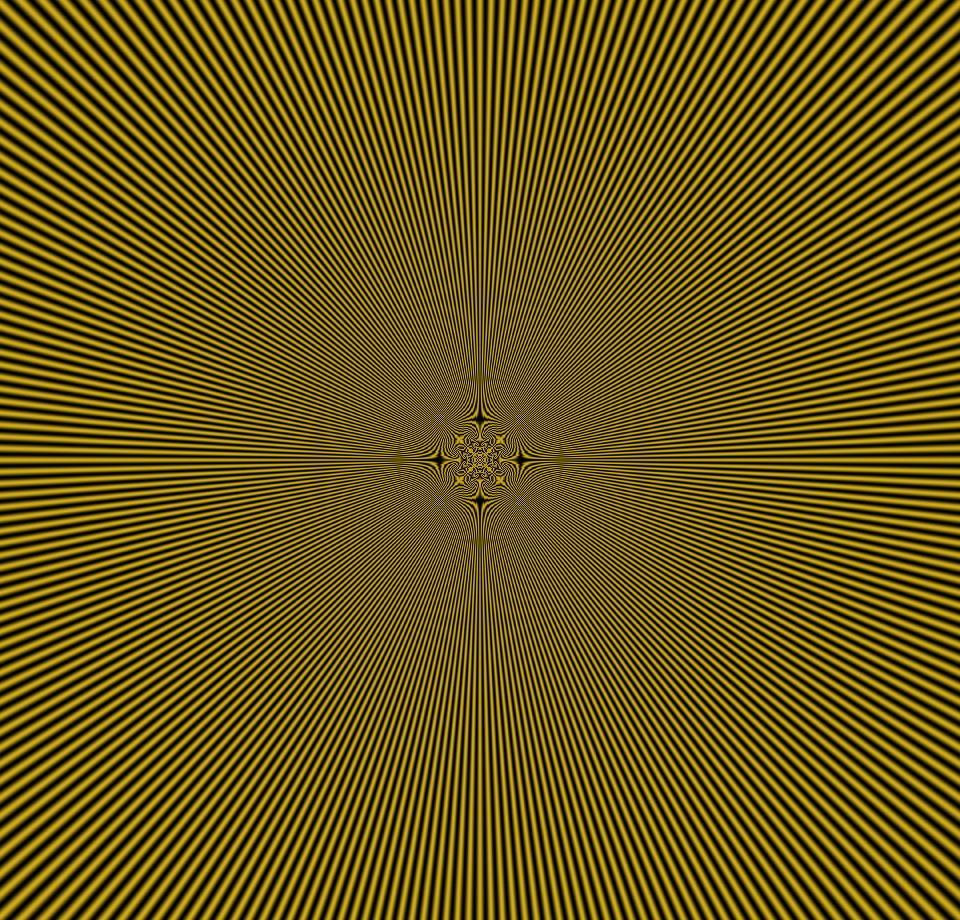

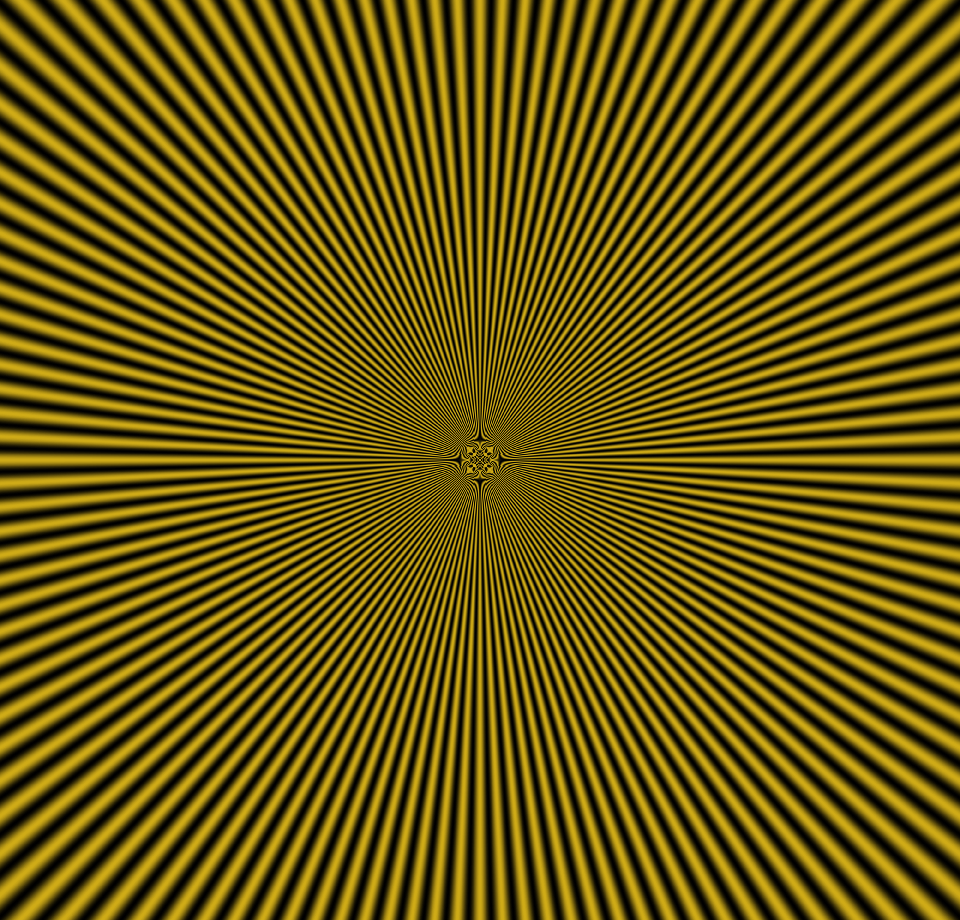

LBTEK m=128涡旋波片的液晶分子快轴取向沿基片角向在360 °圆心角内转动了180 °×128，线偏振光下形貌如右图所示。m=128涡旋波片适用于尺寸在Ø3 mm到Ø12 mm之间的入射光。圆偏振光入射时，能够生成l=±128的拉盖尔-高斯光束；线偏振光入射时，能够生成高阶矢量偏振光束。所选取的涡旋波片阶数m越小，则光束中心孔尺寸越小。涡旋波片的标准SM1透镜套筒外壳上，标注了产品的名称、型号，并用4条刻线标记了涡旋波片的中心点。
产品型号 | 阶数m | 工作波长λ | 通光孔径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| VR128-633 | 128 | 633 nm | Ø21.5 mm | ¥7,956.00 | 当天 | 加入购物车 | ||
| VR128-532 | 128 | 532 nm | Ø21.5 mm | ¥7,956.00 | 4周 | 加入购物车 |
