产品说明

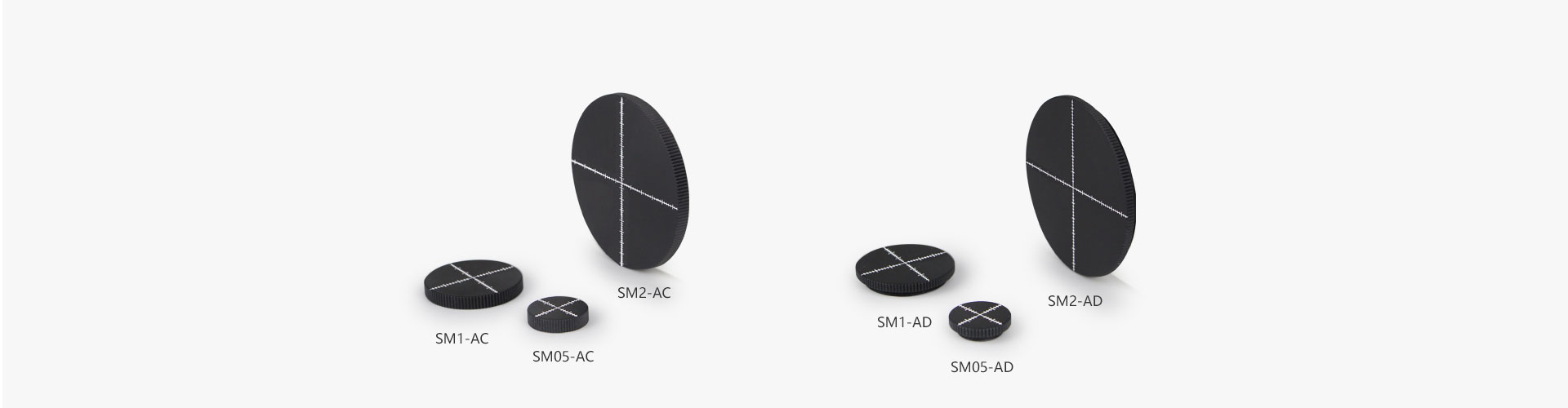

- SM05，SM1或SM2三种螺纹规格
- 带内螺纹或外螺纹两种类型可选
- 具备用于可见光对准的刻度线
LBTEK 提供的对准盘适用于可见光系统以简化光路的对准过程。对准盘由铝合金经过黑色阳极氧化制成，并且对准面带有激光雕刻的X/Y方向刻度线，可实现最佳目测对准效果。LBTEK提供SM05、SM1、SM2三种螺纹规格及内螺纹与外螺纹两种类型可供选择，用户可根据实验需求选择合适的对准板。
产品属性
材质6061-T6 铝合金
表面处理黑色阳极氧化
刻度线分度值1 mm

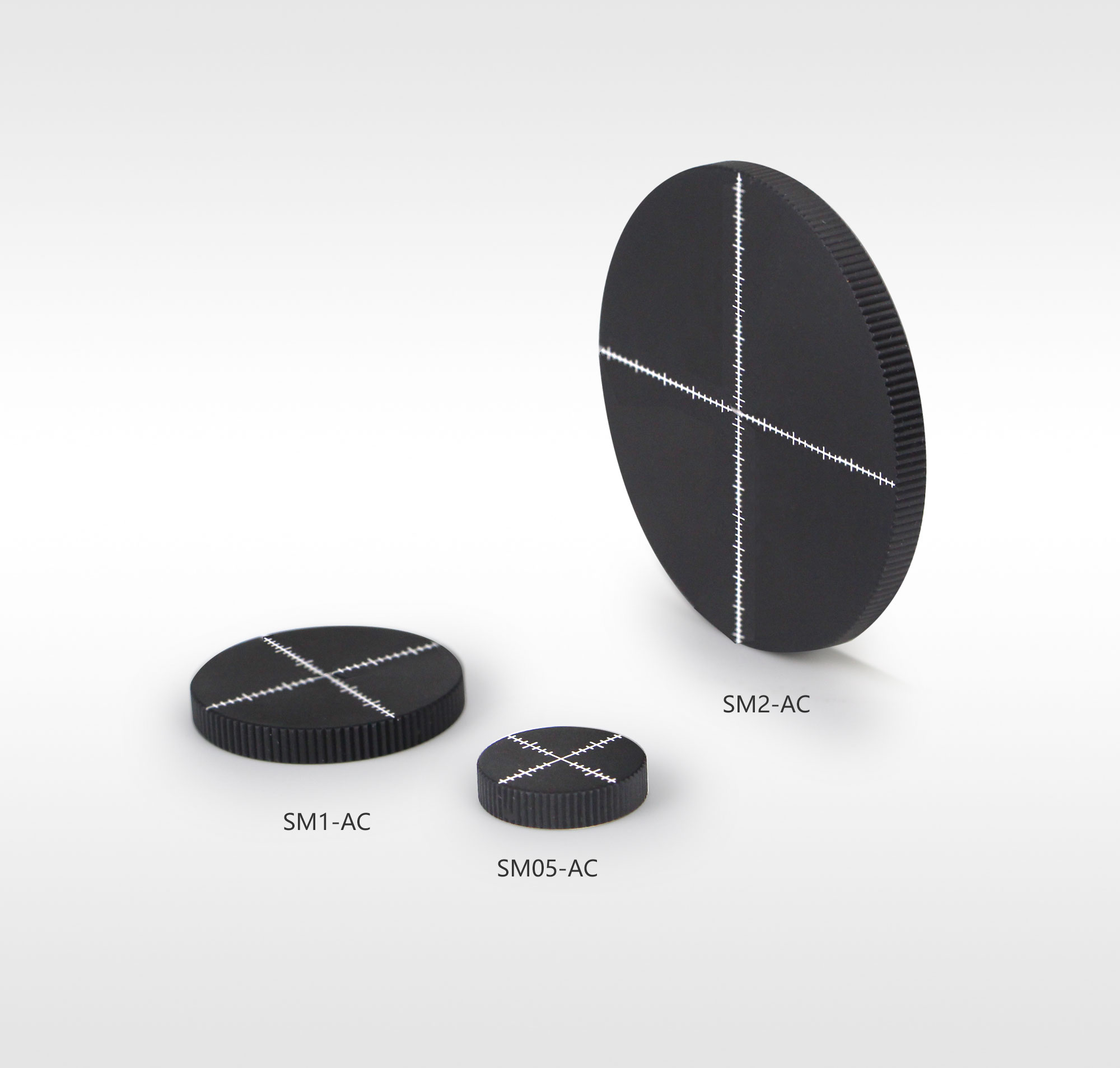

内螺纹对准盘
- 内螺纹安装结构
- 包含SM05、SM1、SM2三种螺纹规格
- 刻度线分度值：1 mm
LBTEK 提供的内螺纹对准盘可以将可见光对准透镜套筒或固定式光学元件安装座的中心。对准盘正面具有X轴和Y轴的对准刻度线，有助于对准操作。对准盘背面具有SM05，SM1，SM2的内螺纹结构，兼容0.5英寸，1英寸，2英寸的透镜套筒或固定式光学元件安装座。

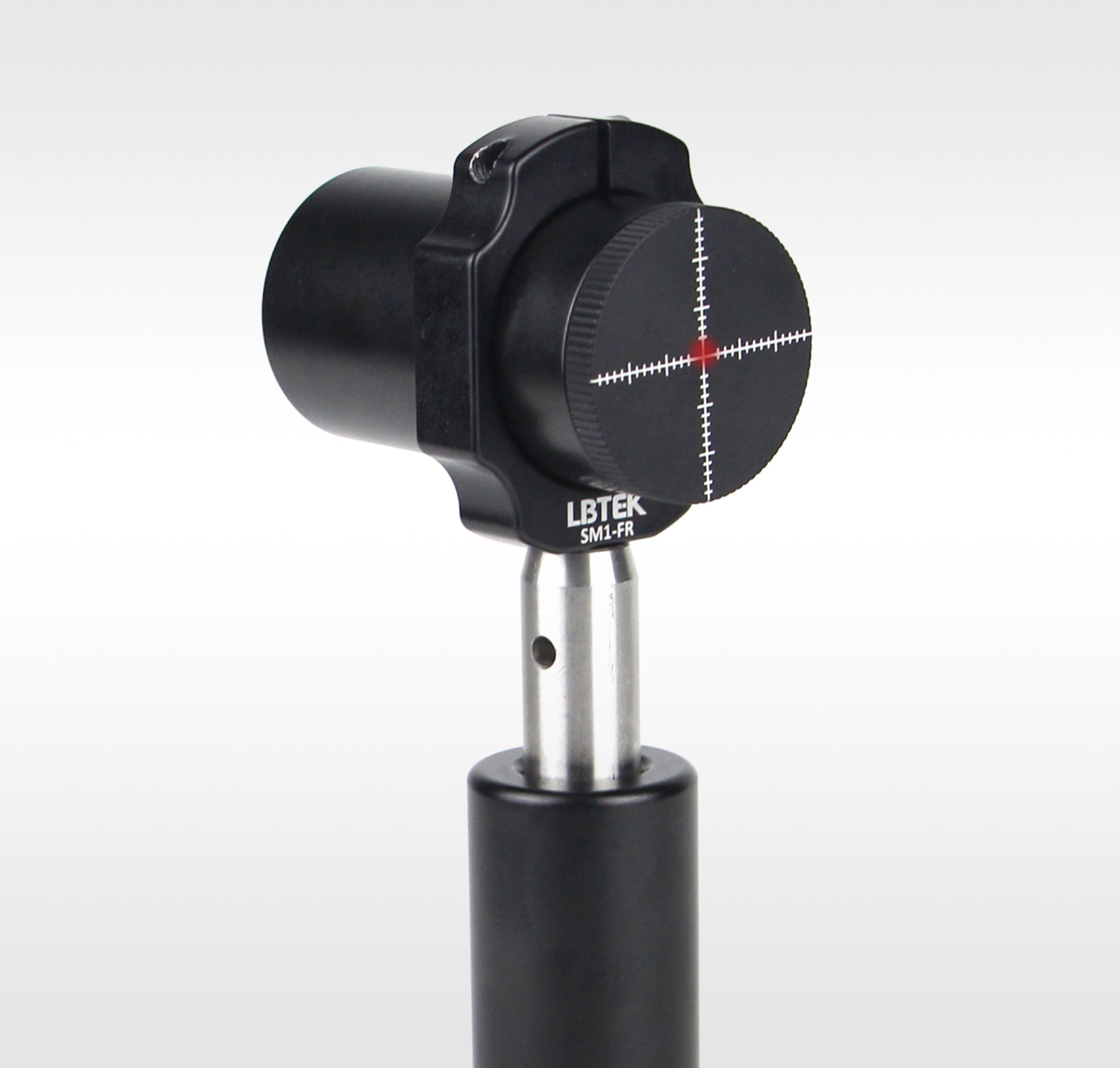

内螺纹对准盘安装于透镜套筒或固定式透镜安装座
产品型号 | 螺纹规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| SM05-AC | SM05内螺纹 | ¥137.00 | 当天 | 加入购物车 | ||
| SM1-AC | SM1内螺纹 | ¥137.00 | 当天 | 加入购物车 | ||
| SM2-AC | SM2内螺纹 | ¥136.00 | 当天 | 加入购物车 |

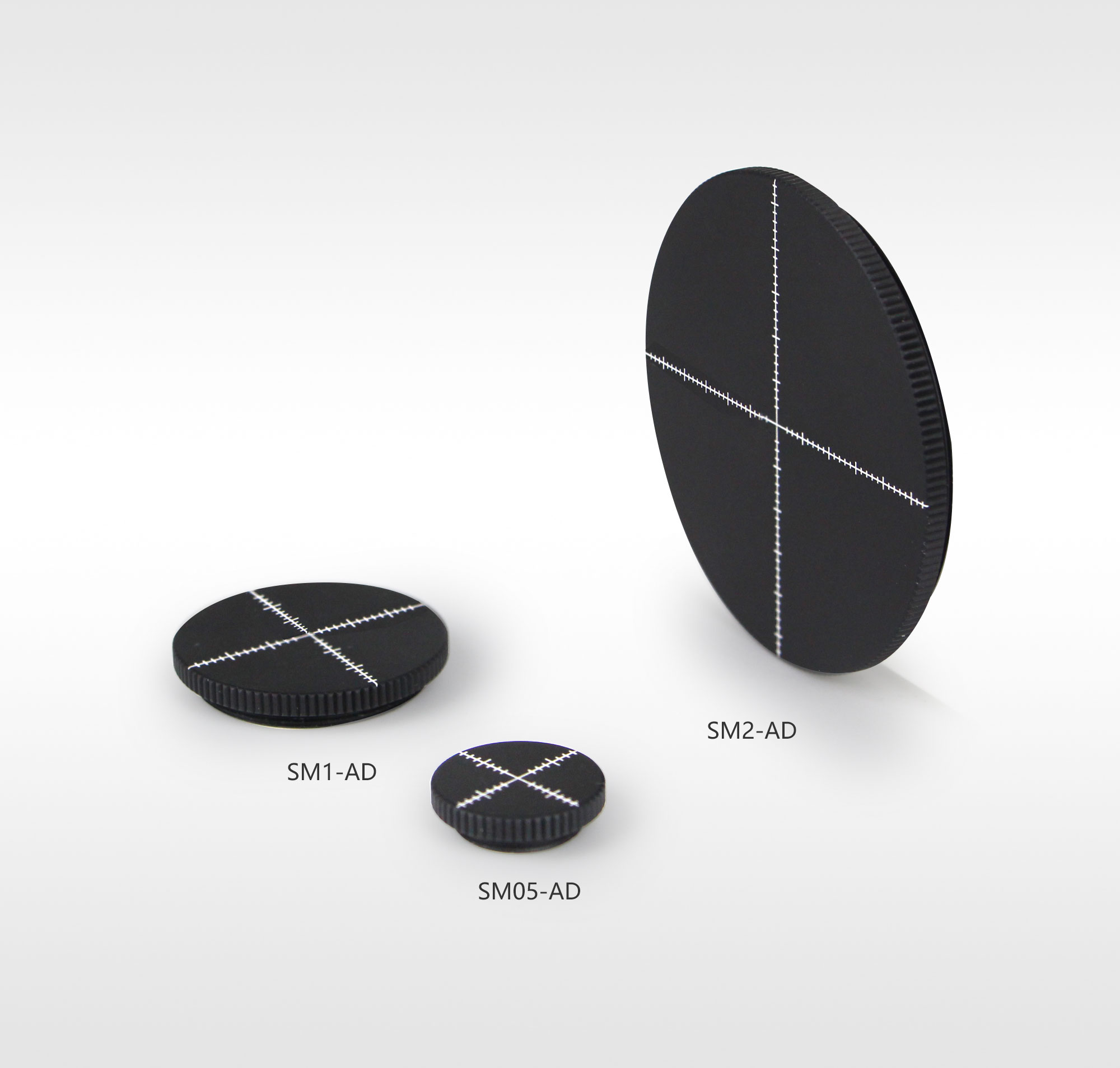

外螺纹对准盘
- 外螺纹安装结构
- 包含SM05、SM1、SM2三种螺纹规格
- 刻度线分度值：1 mm
LBTEK 提供的外螺纹对准盘可以将可见光对准透镜套筒或固定式光学元件安装座的中心。对准盘正面具有X轴和Y轴的对准刻度线，有助于对准操作。对准盘背面具有SM05，SM1，SM2的外螺纹结构，兼容0.5英寸，1英寸，2英寸的透镜套筒或固定式光学元件安装座。

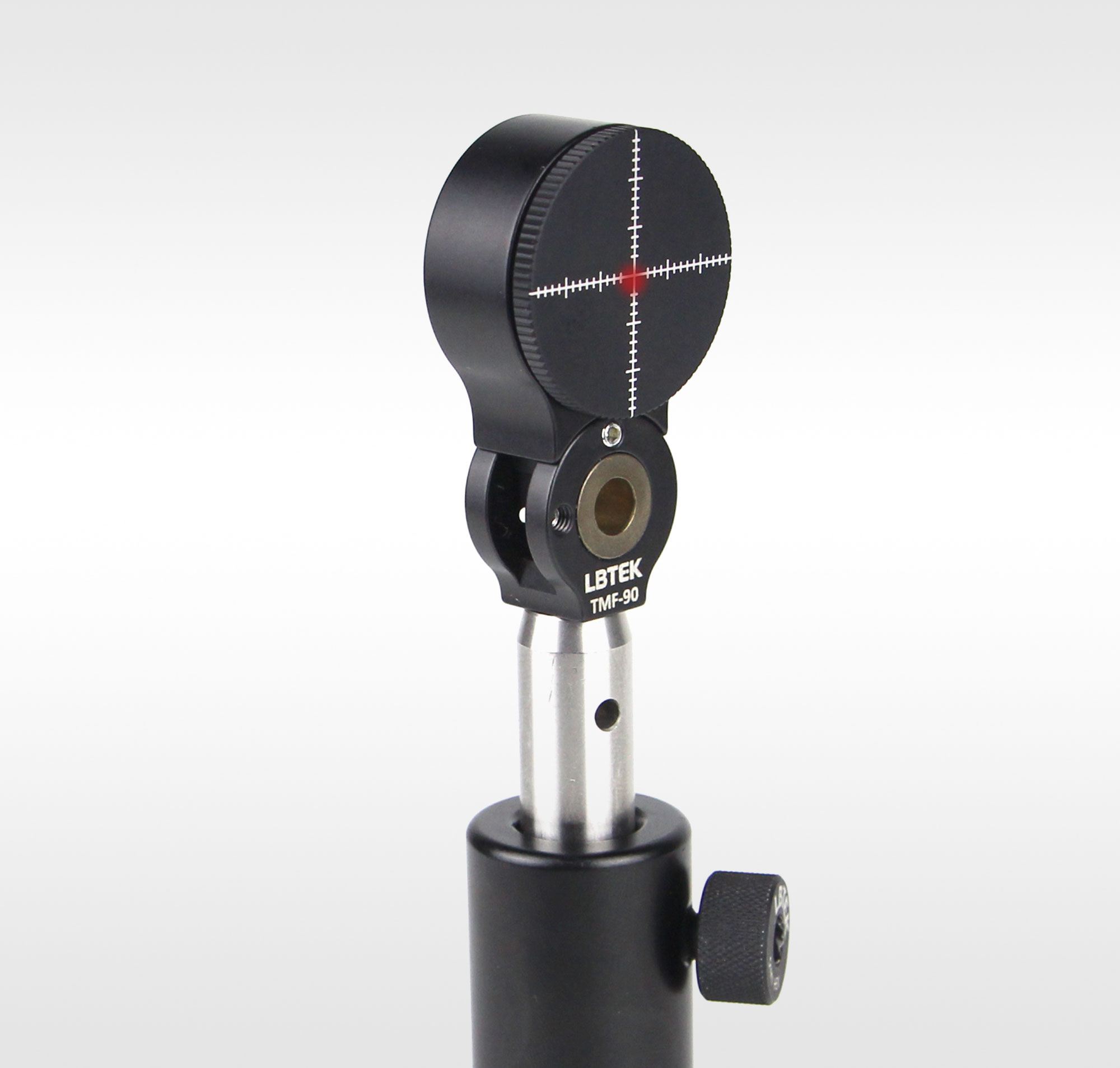

外螺纹对准盘安装于透镜套筒或固定式透镜安装座
产品型号 | 螺纹规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| SM05-AD | SM05外螺纹 | ¥137.00 | 当天 | 加入购物车 | ||
| SM1-AD | SM1外螺纹 | ¥137.00 | 当天 | 加入购物车 | ||
| SM2-AD | SM2外螺纹 | ¥136.00 | 当天 | 加入购物车 |
