产品说明
- 电动角度位移台
- 高重复定位精度
- 滚珠丝杆传动
- 控制器可控制电动角位移台工作
LBTEK 电动角位移台由步进电机驱动滚珠丝杆传动机构，绕旋转中心，在交叉滚柱导轨上实现角度方向高精度的往复直线运动。具备±8° 行程范围，是角度调节的理想解决方案。电动角位移台使用的两相或五相步进电机稳定可靠，控制器在不供电条件下，可通过电机尾部旋钮实现手动调节功能。
产品属性
材质6061-T6铝合金
表面处理黑色阳极氧化
传动机构滚珠丝杆
导向机构交叉滚柱导轨

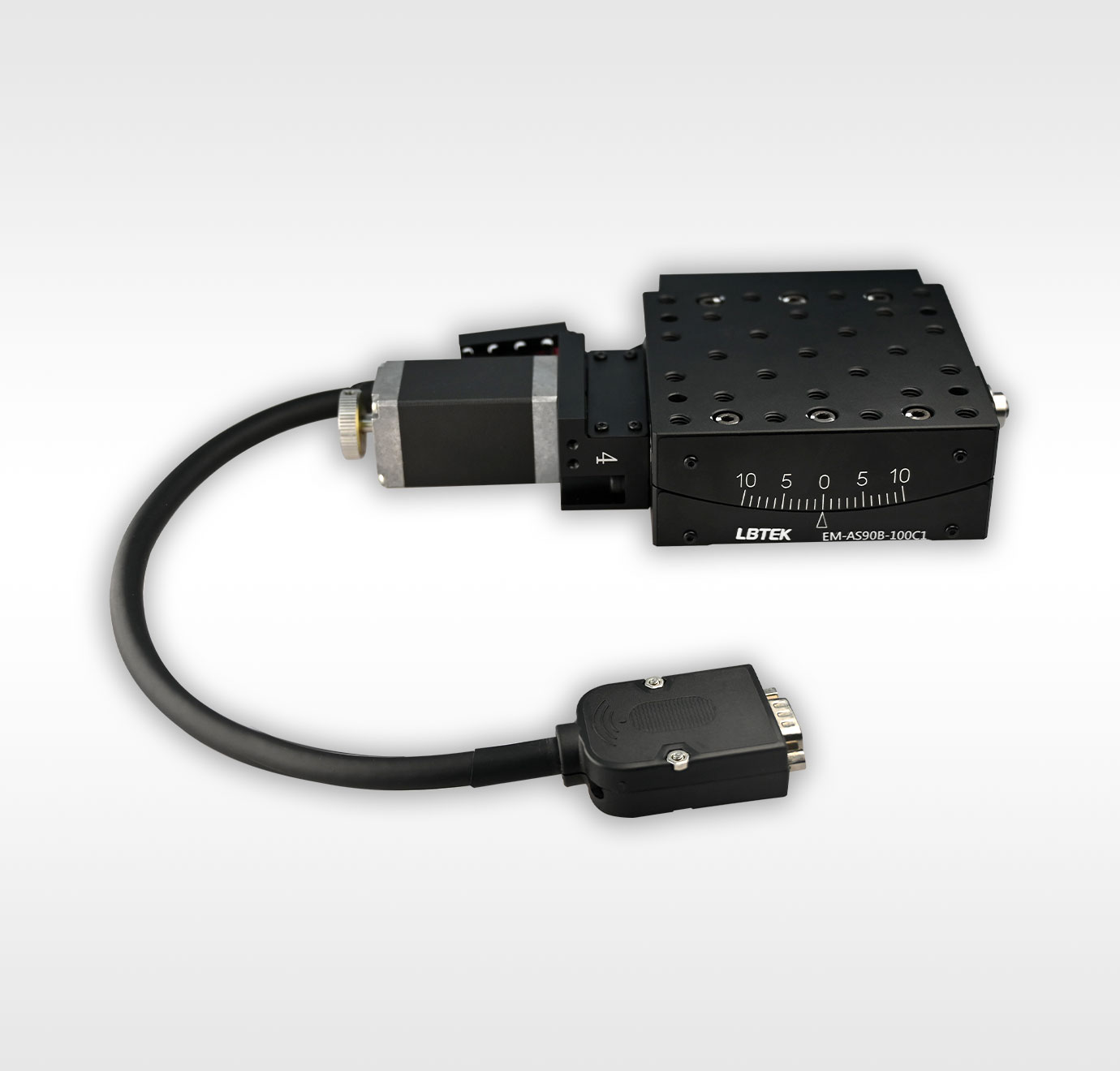

五相步进电动角位移台
- 台面尺寸：90 mm × 90 mm
- 行程： ±8°
- M6安装孔位
- 五相步进电机
LBTEK 五相步进电动角位移台为五相步进驱动的角度调节位移台。此位移台在整个移动范围内提供精确、稳定的高度调节。位移台电机能够在90 mm×90 mm的安装平台上移动重达5.0 kg的负载，具有较小的俯仰翻转偏差和高重复性。台面具有25个M6螺纹孔用于安装光机械组件；底部具有四个M6沉头孔，可使用M6螺钉安装到面包板、光学平台或其他位移台上。位移台需搭配电动位移台控制器进行使用，LBTEK提供EM-CS5-x系列控制器可供用户选择。

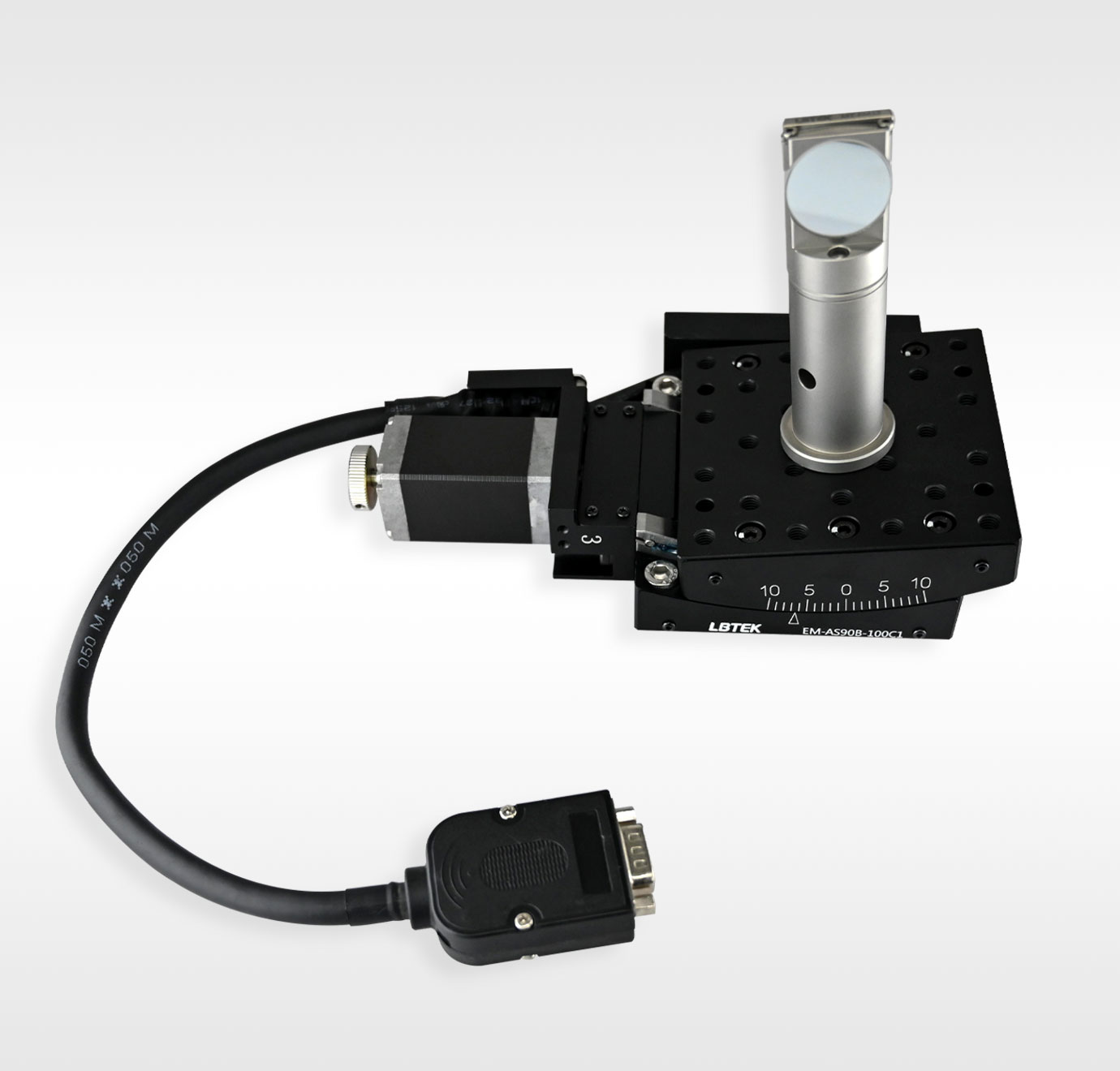

电动角位移台用于光学元件角度调节
产品型号 | 行程 | 旋转中心高 | 电机类型 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| EM-AS90B-65C1 | ±8° | 65±0.2 mm | 五相步进电机 | ¥8,843.00 | 当天 | 加入购物车 | ||
| EM-AS90B-100C1 | ±8 ° | 100±0.2 mm | 五相步进电机 | ¥9,051.00 | 当天 | 加入购物车 |

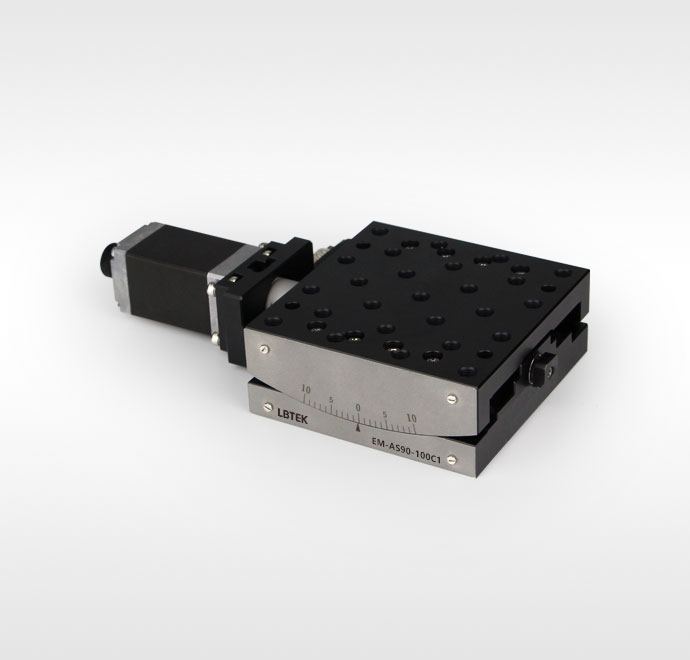

两相步进电动角位移台
- 台面尺寸：90 mm × 90 mm
- 行程： ±8°
- M6安装孔位
- 两相步进电机
LBTEK 两相步进电动角位移台为两相步进驱动的角度调节位移台。此位移台在整个移动范围内提供精确、稳定的高度调节。位移台电机能够在90 mm×90 mm的安装平台上移动重达5.0 kg的负载，具有较小的俯仰翻转偏差和高重复性。台面具有25个M6螺纹孔用于安装光机械组件；底部具有四个M6沉头孔，可使用M6螺钉安装到面包板、光学平台或其他位移台上。位移台需搭配电动位移台控制器进行使用，LBTEK提供EM-CV2-x系列控制器可供用户选择。

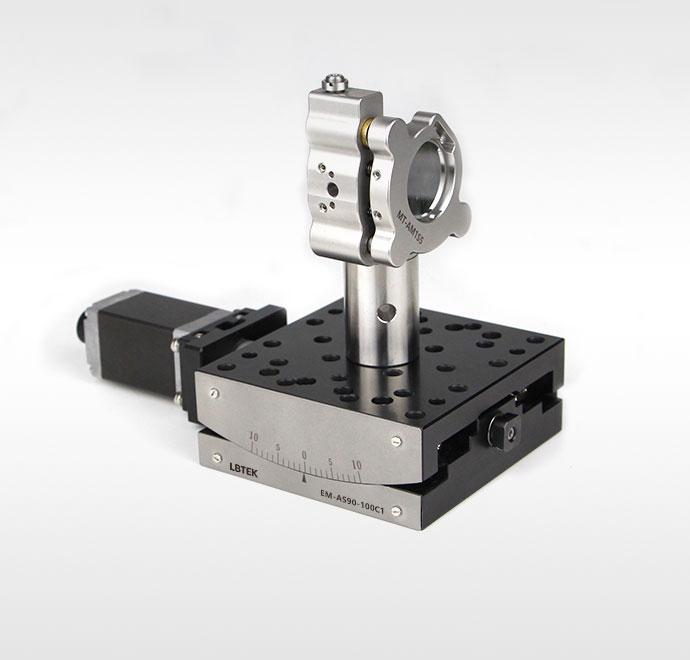

电动角位移台用于光学元件角度调节
产品型号 | 行程 | 旋转中心高 | 电机类型 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| EM-AS90-100C1 | ±8 ° | 100±0.2 mm | 两相步进电机 | ¥9,142.00 | 当天 | 加入购物车 |
