产品说明
- 光学材质：D-ZK3/D-ZLAF52LA/D-LAK6
- 工作波长：350 nm-700 nm
- 用途：聚光、准直和探测
相比于普通球面透镜，模压非球面透镜在聚焦或准直光束时不会在透射波前中引入球差。LBTEK 选用D-ZK3、D-ZLAF52LA和D-LAK6玻璃制作多种尺寸的模压非球面透镜，这三种材料的折射率比B270玻璃更高，用其制成的模压非球面透镜拥有更大的数值孔径（NA）和更低的 f 数（f/#）。为保证最佳性能，用于点光源准直时，光束入射在透镜较平坦的一面上；用于准直光束聚焦时，光束入射在曲率更大的面上。与精密抛光非球面透镜相比，模压非球面透镜具有生产一致性好，可大批量生产等优点。LBTEK 提供带有 350-700 nm增透膜的模压非球面透镜，均有未安装和带安装可选。我们的透镜均精细加工，严格管控质量，保证LBTEK 以合理的价格为用户提供高质量的透镜产品。

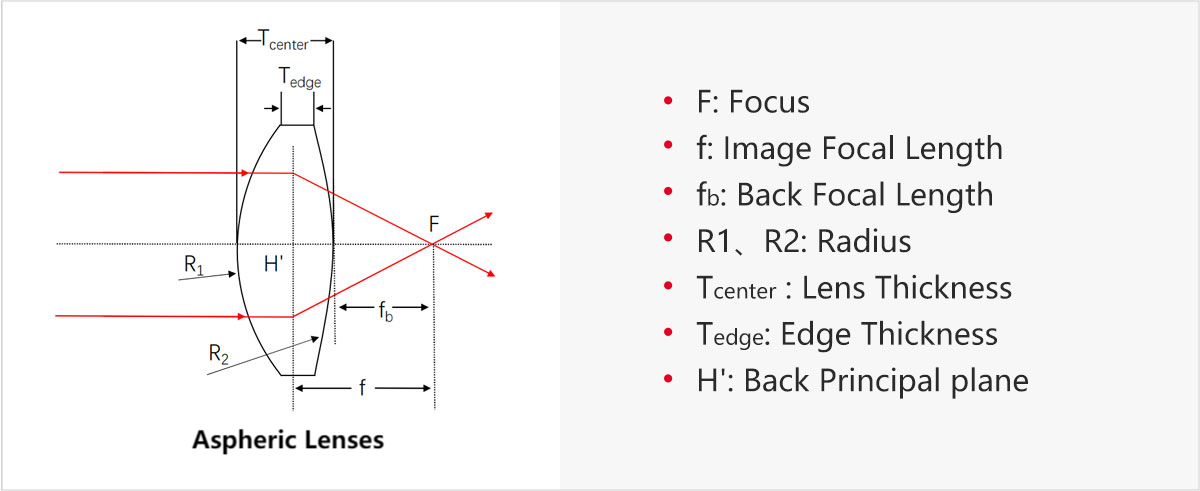

示意图
模压非球面透镜，D-ZLAF52LA/D-ZK3/D-LAK6，增透膜 350 nm-700 nm，未安装
- 光学元件材质：D-ZLAF52LA/D-ZK3/D-LAK6
- 工作波长：350 nm-700 nm
- 多种直径焦距可选
LBTEK 提供的模压非球面透镜，目前有多种直径焦距可选。普通透镜的球面折射无法使平行光汇聚到一点，从而产生球差。而非球面透镜的表面曲率从中心到边缘连续变化，通过调整圆锥常数和非球面系数，能够最大限度地消除球差，使光线汇聚到一点，从而提高光学性能。
未安装模压非球面透镜可胶合在不锈钢光学元件转接件中，安装于固定式透镜安装架
产品型号 | 直径 | 焦距 | 数值孔径（NA） | 光学元件材质 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
| AC110618-A | 6.325 mm | 4.5 mm | 0.6 | D-ZLaF52LA | ¥501.00 | 当天 | 加入购物车 | ||
| AC120653-19-A | 6.325 mm | 4.0 mm | 0.6 | D-LAK6 | ¥923.00 | 当天 | 加入购物车 | ||
| AC120653-15-A | 6.325 mm | 4.0 mm | 0.6 | D-LAK6 | ¥923.00 | 当天 | 加入购物车 | ||
| AC111052-A | 4.000 mm | 3.0 mm | 0.5 | D-ZLaF52LA | ¥775.00 | 当天 | 加入购物车 | ||
| AC111635-A | 7.200 mm | 11.0 mm | 0.3 | D-ZLaF52LA | ¥525.00 | 当天 | 加入购物车 | ||
| AC111016-A | 4.000 mm | 2.8 mm | 0.6 | D-ZLaF52LA | ¥663.00 | 当天 | 加入购物车 | ||
| AC111619-A | 7.200 mm | 6.2 mm | 0.4 | D-ZLaF52LA | ¥647.00 | 当天 | 加入购物车 | ||
| AC90951-A | 2.650 mm | 1.5 mm | 0.5 | D-ZK3 | ¥572.00 | 当天 | 加入购物车 | ||
| AC91213-A | 6.000 mm | 4.6 mm | 0.5 | D-ZK3 | ¥525.00 | 当天 | 加入购物车 | ||
| AC90754-A | 2.000 mm | 5.0 mm | 0.2 | D-ZK3 | ¥654.00 | 当天 | 加入购物车 | ||
| AC90653-A | 6.325 mm | 4.0 mm | 0.6 | D-ZK3 | ¥572.00 | 当天 | 加入购物车 | ||
| AC90621-A | 6.325 mm | 3.1 mm | 0.7 | D-ZK3 | ¥572.00 | 1周 | 加入购物车 | ||
| AC91558-A | 6.500 mm | 18.4 mm | 0.2 | D-ZK3 | ¥572.00 | 当天 | 加入购物车 | ||
| AC91635-A | 7.200 mm | 11.0 mm | 0.3 | D-ZK3 | ¥586.00 | 当天 | 加入购物车 | ||
| AC90851-A | 2.400 mm | 1.5 mm | 0.6 | D-ZK3 | ¥466.00 | 当天 | 加入购物车 | ||
| AC91655-A | 7.200 mm | 5.5 mm | 0.6 | D-ZK3 | ¥1,006.00 | 当天 | 加入购物车 | ||
| AC90635-A | 6.325 mm | 11.0 mm | 0.2 | D-ZK3 | ¥554.00 | 当天 | 加入购物车 | ||
| AC90657-A | 6.325 mm | 9.6 mm | 0.3 | D-ZK3 | ¥525.00 | 当天 | 加入购物车 | ||
| AC90519-A | 4.700 mm | 6.2 mm | 0.3 | D-ZK3 | ¥502.00 | 当天 | 加入购物车 | ||
| AC90518-A | 4.700 mm | 4.5 mm | 0.4 | D-ZK3 | ¥513.00 | 当天 | 加入购物车 | ||
| AC90620-A | 6.330 mm | 13.8 mm | 0.2 | D-ZK3 | ¥786.00 | 当天 | 加入购物车 | ||
| AC110314-A | 3.000 mm | 2.0 mm | 0.5 | D-ZLAF52LA | ¥529.00 | 当天 | 加入购物车 | ||
| AC110416-A | 4.500 mm | 2.7 mm | 0.6 | D-ZLAF52LA | ¥687.00 | 当天 | 加入购物车 |
模压非球面透镜，D-ZLAF52LA/D-ZK3/D-LAK6，增透膜 350 nm-700 nm，带安装
- 光学元件材质：D-ZLAF52LA/D-ZK3/D-LAK6
- 工作波长：350 nm-700 nm
- 多种直径焦距可选
- 不同元件尺寸对应不同外壳螺纹规格

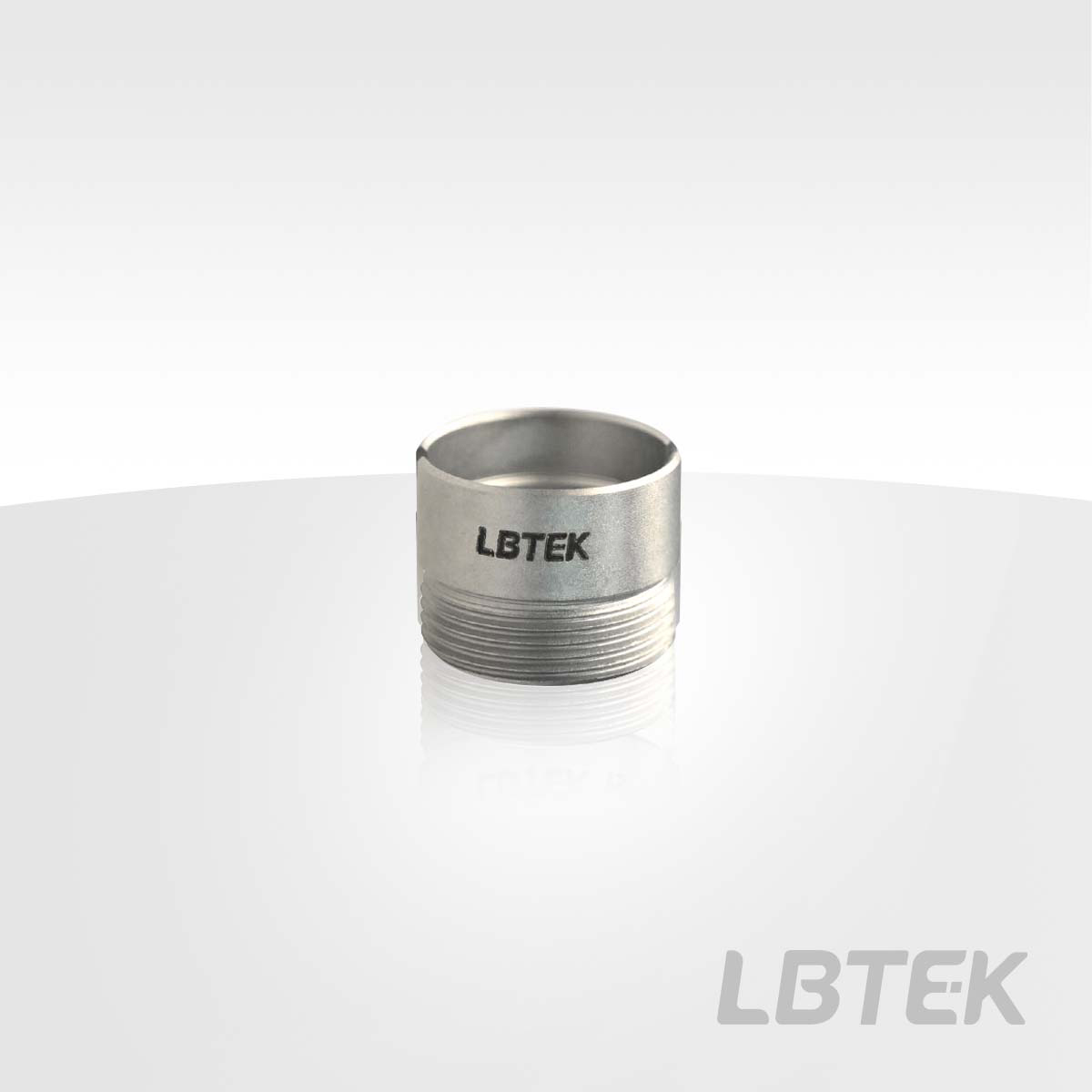

LBTEK 提供的带安装模压非球面透镜，目前多种直径焦距可选，不同元件尺寸对应不同外壳螺纹规格，可通过螺纹转接件进行适配安装。带安装模压非球面透镜外壳表面刻有LOGO及产品型号，便于用户在使用时进行区分，外壳一端带有凹槽，可用适配扳手辅助安装，且朝向凹槽的一侧为模压非球面透镜曲率较大的一面。
带安装模压非球面透镜可通过螺纹转接件安装于固定式透镜安装架
产品型号 | 光学元件材质 | 直径 | 焦距 | 数值孔径（NA） | 外壳螺纹 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| MAC110618-A | D-ZLaF52LA | 6.325 mm | 4.5 mm | 0.6 | M9×0.5 | ¥624.00 | 当天 | 加入购物车 | ||
| MAC110416-A | D-ZLAF52LA | 4.500 mm | 2.7 mm | 0.6 | M8×0.5 | ¥855.00 | 当天 | 加入购物车 | ||
| MAC110314-A | D-ZLAF52LA | 3.000 mm | 2.0 mm | 0.5 | M6×0.5 | ¥694.00 | 当天 | 加入购物车 | ||
| MAC90620-A | D-ZK3 | 6.330 mm | 13.8 mm | 0.2 | M9×0.5 | ¥956.00 | 当天 | 加入购物车 | ||
| MAC90518-A | D-ZK3 | 4.700 mm | 4.5 mm | 0.4 | M8×0.5 | ¥677.00 | 当天 | 加入购物车 | ||
| MAC90519-A | D-ZK3 | 4.700 mm | 6.2 mm | 0.3 | M8×0.5 | ¥667.00 | 当天 | 加入购物车 | ||
| MAC90657-A | D-ZK3 | 6.325 mm | 9.6 mm | 0.3 | M9×0.5 | ¥679.00 | 当天 | 加入购物车 | ||
| MAC90635-A | D-ZK3 | 6.325 mm | 11.0 mm | 0.2 | M9×0.5 | ¥708.00 | 当天 | 加入购物车 | ||
| MAC91655-A | D-ZK3 | 7.200 mm | 5.5 mm | 0.6 | M9×0.5 | ¥1,160.00 | 2周 | 加入购物车 | ||
| MAC90851-A | D-ZK3 | 2.400 mm | 1.5 mm | 0.6 | M6×0.5 | ¥621.00 | 当天 | 加入购物车 | ||
| MAC91635-A | D-ZK3 | 7.200 mm | 11.0 mm | 0.3 | M9×0.5 | ¥740.00 | 当天 | 加入购物车 | ||
| MAC91558-A | D-ZK3 | 6.500 mm | 18.4 mm | 0.2 | M9×0.5 | ¥727.00 | 当天 | 加入购物车 | ||
| MAC90621-A | D-ZK3 | 6.325 mm | 3.1 mm | 0.7 | M9×0.5 | ¥727.00 | 当天 | 加入购物车 | ||
| MAC90653-A | D-ZK3 | 6.325 mm | 4.0 mm | 0.6 | M9×0.5 | ¥727.00 | 当天 | 加入购物车 | ||
| MAC90754-A | D-ZK3 | 2.000 mm | 5.0 mm | 0.2 | M6×0.5 | ¥808.00 | 7周 | 加入购物车 | ||
| MAC91213-A | D-ZK3 | 6.000 mm | 4.6 mm | 0.5 | M9×0.5 | ¥679.00 | 2周 | 加入购物车 | ||
| MAC90951-A | D-ZK3 | 2.650 mm | 1.5 mm | 0.5 | M6×0.5 | ¥727.00 | 当天 | 加入购物车 | ||
| MAC111619-A | D-ZLaF52LA | 7.200 mm | 6.2 mm | 0.4 | M9×0.5 | ¥814.00 | 当天 | 加入购物车 | ||
| MAC111016-A | D-ZLaF52LA | 4.000 mm | 2.8 mm | 0.6 | M6×0.5 | ¥817.00 | 当天 | 加入购物车 | ||
| MAC111635-A | D-ZLaF52LA | 7.200 mm | 11.0 mm | 0.3 | M9×0.5 | ¥679.00 | 当天 | 加入购物车 | ||
| MAC111052-A | D-ZLaF52LA | 4.000 mm | 3.0 mm | 0.5 | M8×0.5 | ¥930.00 | 当天 | 加入购物车 | ||
| MAC120653-15-A | D-LAK6 | 6.325 mm | 4.0 mm | 0.6 | M9×0.5 | ¥1,078.00 | 当天 | 加入购物车 | ||
| MAC120653-19-A | D-LAK6 | 6.325 mm | 4.0 mm | 0.6 | M9×0.5 | ¥1,078.00 | 当天 | 加入购物车 |
