麓邦商城—平凹柱面透镜，N-BK7，增透膜：400 nm-700 nm

产品说明

光学材质：N-BK7
工作波长：400 nm-700 nm（增透膜）
用途：成像、单方向光束准直、光束整形

平凹柱面透镜一面平面，一面圆柱面，具有负焦距。不同于球面透镜，柱透镜只在一个方向上对光束起作用。柱透镜一般用于光束整形，典型应用包括双柱透镜组准直和圆化激光二极管输出光束。为减少球差，平凹柱面透镜用于将准直光束发散成光斑，光束应入射到透镜曲面上。LBTEK选择使用N-BK7制作多种透镜，N-BK7是最常见的透镜材料，多用于可见光和近红外应用领域。 LBTEK提供未镀膜平凹柱面透镜和400 nm-700 nm、700 nm-1100 nm、1100 nm-1650 nm三种增透膜透镜。我们的透镜均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的透镜产品。

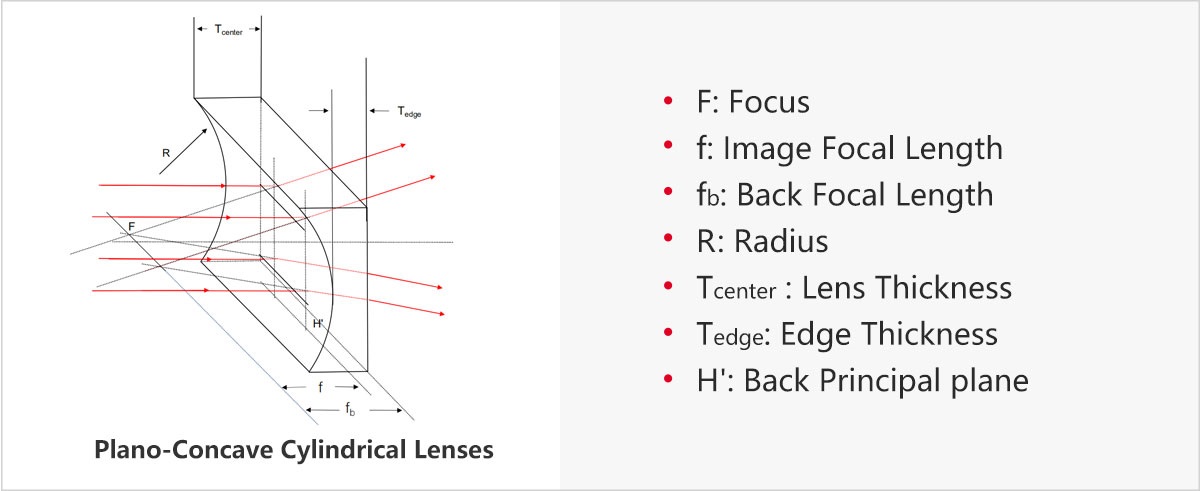

示意图

产品属性

光学元件材质N-BK7

曲面光圈3

长度方向局部光圈0.5

高度方向局部光圈0.5

焦距公差±1%

偏心度≤5 arcmin

设计波长587.6 nm

表面光洁度（划痕/麻点）60/40

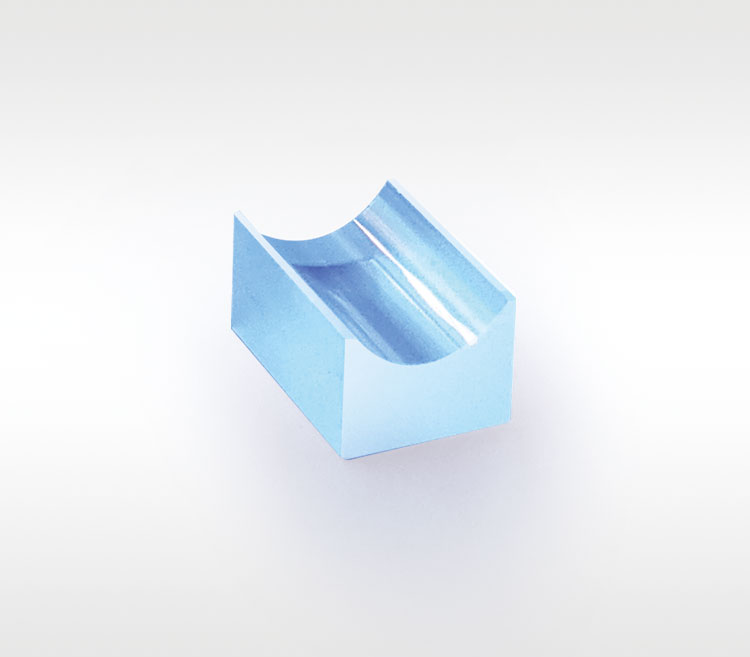

平凹柱面透镜，N-BK7，增透膜：400 nm-700 nm

基片材料：N-BK7
工作波长：400 nm-700 nm（增透膜）

不同于球面透镜，柱透镜只在一个方向上对光束起作用，LBTEK平凹柱面透镜非常适合用于一维放大应用。典型应用包括双柱透镜组准直和圆化激光二极管输出光束。为了减少球差，平凹柱面透镜用于将准直光束发散成光斑时，光束应入射到透镜曲面上；准直线光源时，光束应入射到透镜平面上。

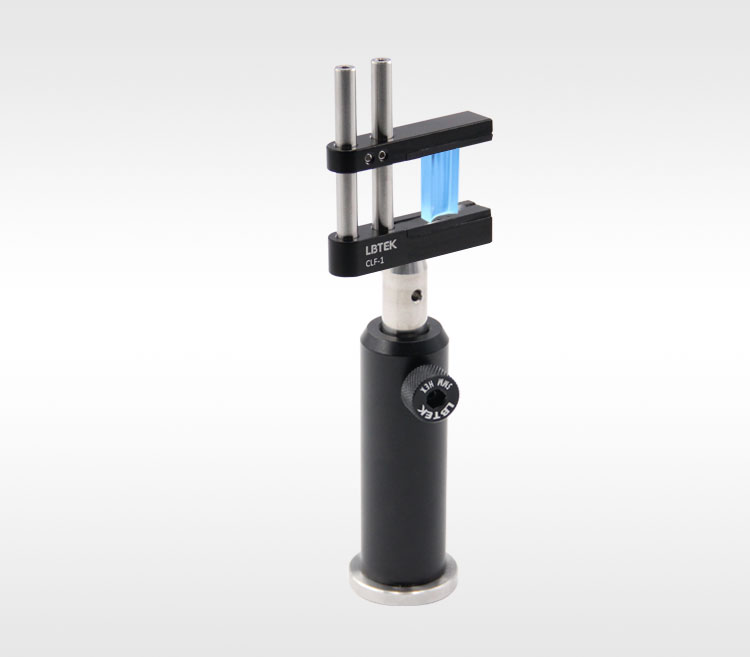

LBTEK柱透镜安装架常用于安装各种柱面透镜

产品型号	尺寸	焦距	单价	发货日期
NCY101101-A	H x L= 4.0 mm x 6.0 mm	-3.9 mm	¥427.00	当天	加入购物车
NCY102104-A	H x L= 6.0 mm x 8.0 mm	-6.4 mm	¥484.00	当天	加入购物车
NCY103205-A	H x L= 7.0 mm x 14.0 mm	-7.7 mm	¥487.00	当天	加入购物车
NCY104107-A	H x L= 10.0 mm x 12.0 mm	-12.7 mm	¥488.00	当天	加入购物车
NCY105209-A	H x L= 15.0 mm x 30.0 mm	-20.0 mm	¥733.00	当天	加入购物车
NCY108112-A	H x L= 30.0 mm x 32.0 mm	-50.0 mm	¥900.00	当天	加入购物车
NCY108114-A	H x L= 30.0 mm x 32.0 mm	-100.0 mm	¥917.00	当天	加入购物车
