产品说明
- 光学材质：紫外熔融石英
- 工作波长：200 nm-2.1 μm（未镀膜）
- 用途：成像、扩束或缩束
平凹透镜一面凹面一面为平面，具有负焦距。通常用于光束准直、增加（减小）焦距或扩大（缩小）图像。为了得到更小球差，当入射光束为准直光束时，准直光束应入射到平凹透镜的凹面。
LBTEK选择使用紫外级熔融石英作为透镜基底材料是因为UVFS在深紫外波段具有很高的透过率，并且几乎不产生激光诱导荧光。另外，UV熔融石英相比N-BK7具有更好的均匀性和更低的热膨胀系数。除了UVFS平凹透镜以外，LBTEK还提供N-BK7、N-SF11和氟化钙平凹透镜，N-BK7是最常用于高质量光学元件的材料，广泛应用于可见光和近红外应用领域， N-SF11具有低阿贝数和高色散等特性，而氟化钙具有极高的损伤阈值和化学惰性。
LBTEK提供未镀膜UVFS平凹透镜和245-400nm 、400-700nm、700-1100nm、1100-1650nm四种增透膜透镜。我们的透镜均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的透镜产品。

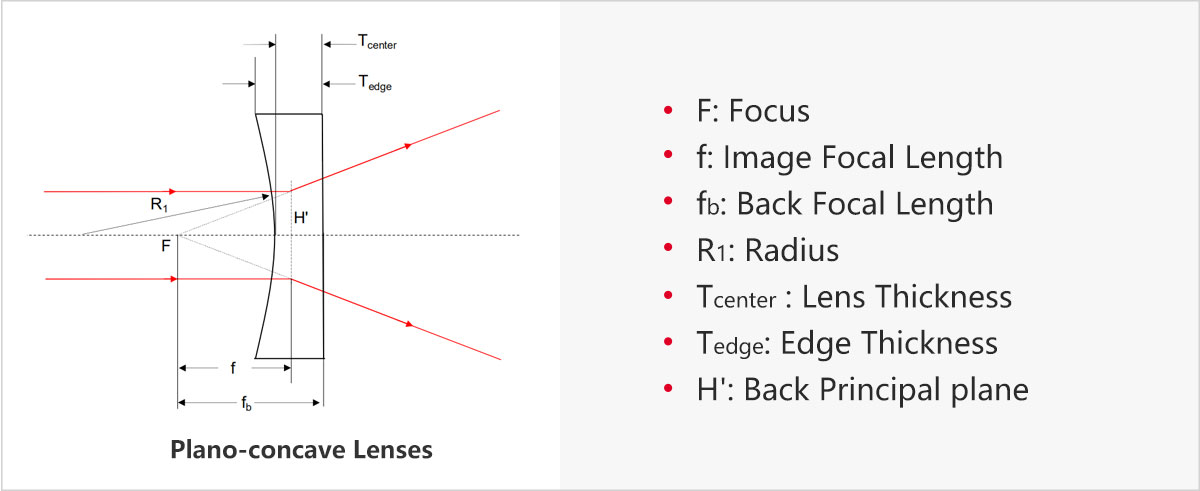

示意图
产品属性
光学元件材质紫外熔融石英
工作波长200 nm-2.1 μm
焦距公差±1%
设计波长588 nm
表面光洁度（划痕/麻点）40/20
平面平整度（@633 nm）λ/2
曲面光圈3
曲面局部光圈0.5
偏心度≤3 arcmin
平凹透镜，UVFS，未镀膜：200 nm-2.1 μm
- 基片材质：UVFS
- 工作波长：200 nm-2.1 μm
- 用途：成像、扩束或缩束
- 预安装机械外壳
LBTEK平凹透镜具有负焦距常用于缩小像或是光线发散。因为UVFS具有较低的阿贝数，LBTEK选择使用紫外级熔融石英作为透镜基底材料是因为UVFS在深紫外波段具有很高的透过率，并且几乎不产生激光诱导荧光。另外，UV熔融石英相比N-BK7具有更好的均匀性和更低的热膨胀系数。LBTEK所有圆形透镜都预安装标准透镜套筒或者透镜安装转接件。这些机械件表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。

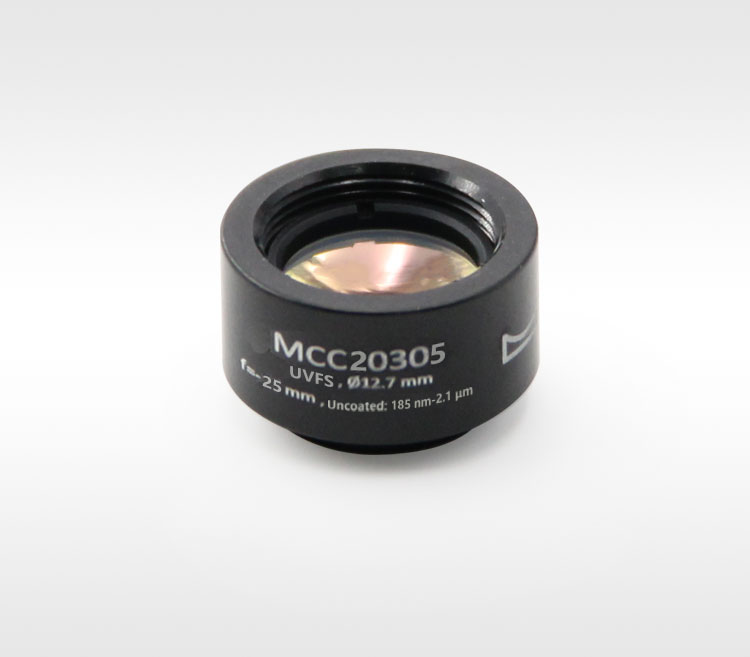

LBTEK透镜外壳表面均刻有产品型号等信息
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| MCC20317 | 12.7 mm | -200.0 mm | ¥633.00 | 当天 | 加入购物车 | ||
| MCC20313 | 12.7 mm | -100.0 mm | ¥665.00 | 当天 | 加入购物车 | ||
| MCC20312 | 12.7 mm | -75.0 mm | ¥665.00 | 当天 | 加入购物车 | ||
| MCC20310 | 12.7 mm | -50.0 mm | ¥665.00 | 当天 | 加入购物车 | ||
| MCC20307 | 12.7 mm | -30.0 mm | ¥665.00 | 5周 | 加入购物车 | ||
| MCC20304 | 12.7 mm | -20.0 mm | ¥684.00 | 当天 | 加入购物车 | ||
| MCC20305 | 12.7 mm | -25.0 mm | ¥665.00 | 当天 | 加入购物车 |
平凹透镜，UVFS，未镀膜：200 nm-2.1 μm，未安装
- 基片材质：UVFS
- 工作波长：200 nm-2.1 μm
- 用途：成像、扩束或缩束
LBTEK平凹透镜具有负焦距常用于缩小像或是光线发散。因为UVFS具有较低的阿贝数，LBTEK选择使用紫外级熔融石英作为透镜基底材料是因为UVFS在深紫外波段具有很高的透过率，并且几乎不产生激光诱导荧光。另外，UV熔融石英相比N-BK7具有更好的均匀性和更低的热膨胀系数。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。
LBTEK未安装透镜适用于搭建紧凑型系统
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CC20613 | 25.4 mm | -100.0 mm | ¥665.00 | 当天 | 加入购物车 | ||
| CC20317 | 12.7 mm | -200.0 mm | ¥594.00 | 当天 | 加入购物车 | ||
| CC20313 | 12.7 mm | -100.0 mm | ¥594.00 | 当天 | 加入购物车 | ||
| CC20312 | 12.7 mm | -75.0 mm | ¥594.00 | 当天 | 加入购物车 | ||
| CC20310 | 12.7 mm | -50.0 mm | ¥594.00 | 4周 | 加入购物车 | ||
| CC20307 | 12.7 mm | -30.0 mm | ¥594.00 | 5周 | 加入购物车 | ||
| CC20304 | 12.7 mm | -20.0 mm | ¥619.00 | 当天 | 加入购物车 | ||
| CC20305 | 12.7 mm | -25.0 mm | ¥594.00 | 当天 | 加入购物车 |
