参数规格

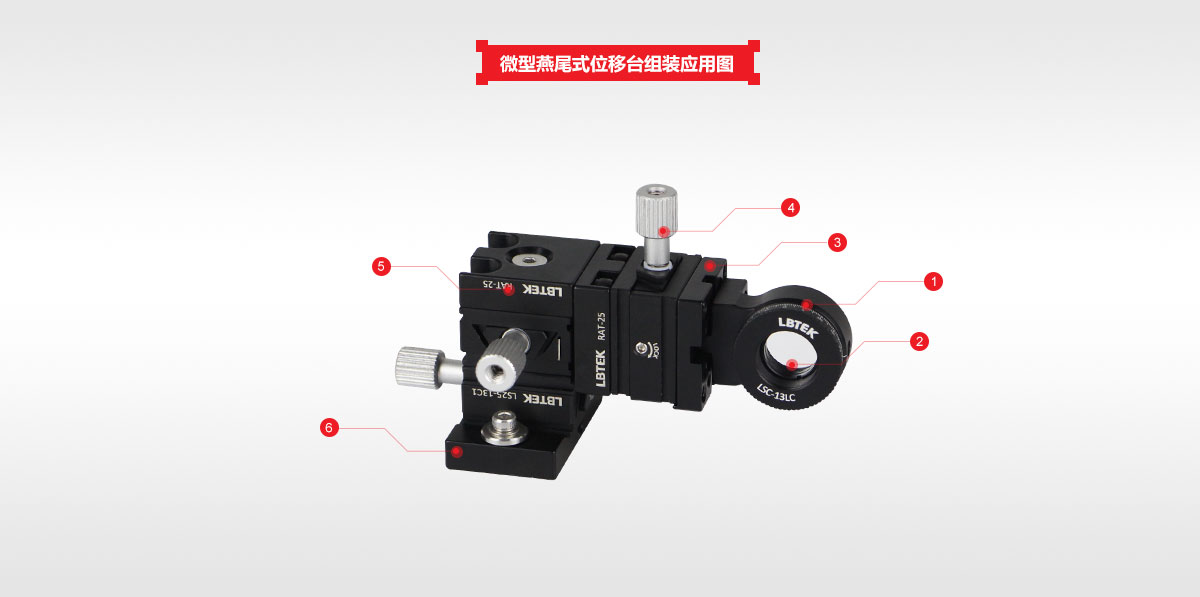

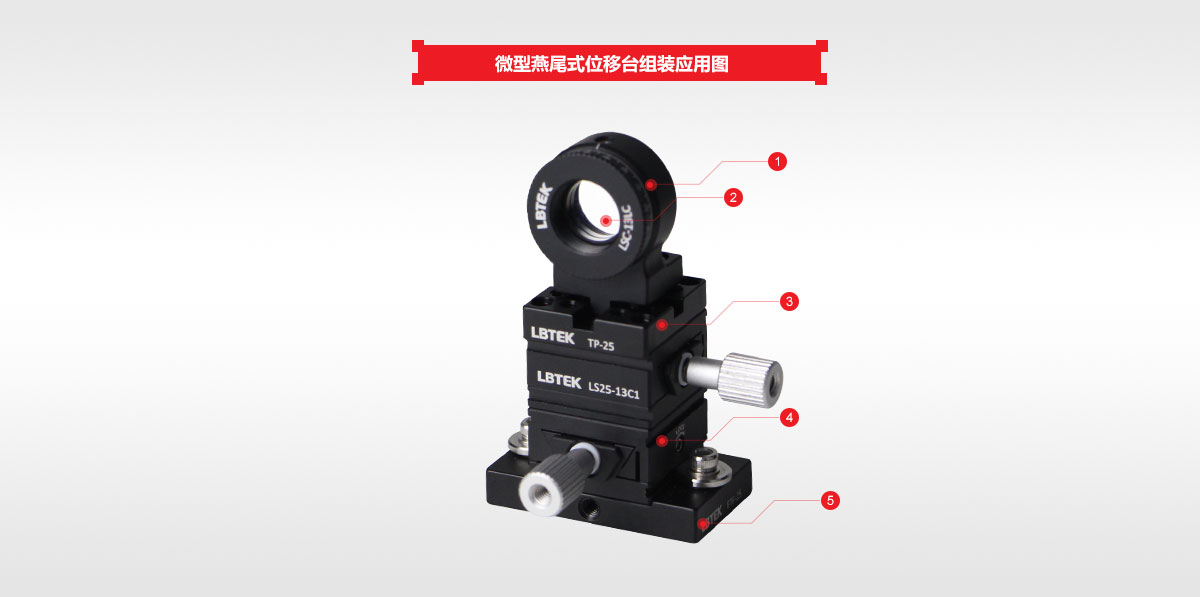

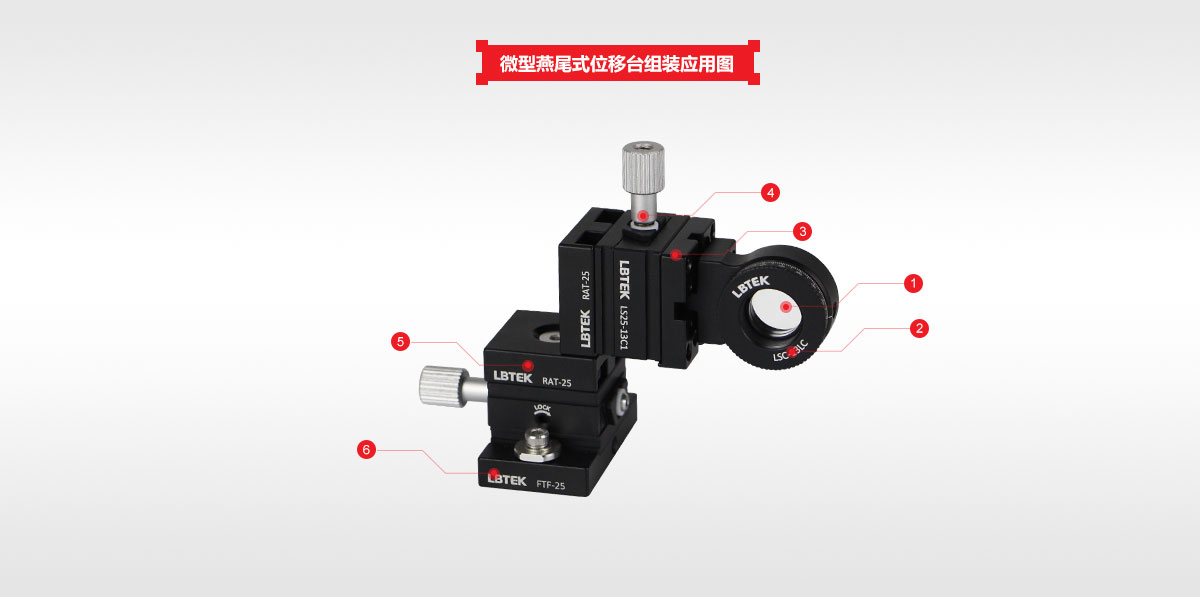

组装
反馈
产品说明
- 燕尾式位移台
- 结构紧凑小巧
- 末端直驱
- 多个单轴位移台可拼搭组装
LBTEK微型燕尾式位移台结构紧凑，适用在空间受限、定位要求不高的场所使用。台面尺寸为25 mm×25 mm，最大行程13 mm，采用M3×0.35精密调节螺纹副。侧面带固定螺钉，可用1.5 mm六角扳手锁定位移台。位移台底部带一个M4螺孔用于安装到Ø12 mm光学接杆，顶部带一个M4螺孔则用于安装光学元件安装架或其它配件。
附件：
提供顶部安装板适配顶板，其中包括一系列 M3和M4安装分接头和键槽，便于安装我们的 30 mm同轴系统附件。底板转换架用于将位移台安装到光学工作台上，提供所有二轴和三轴配置，但也可单独用于单轴位移台。直角转换架允许将位移台轻松组装成 XZ、YZ或XYZ 配置，同时可以添加旋转适配架以将单个位移台旋转至 360°。此外，还提供一个同轴系统适配架，用于使用 60 mm 同轴系统安装位移台。
产品属性
材质6061-T6铝合金
表面处理黑色阳极氧化
台面尺寸25 mm×25 mm
行程13 mm

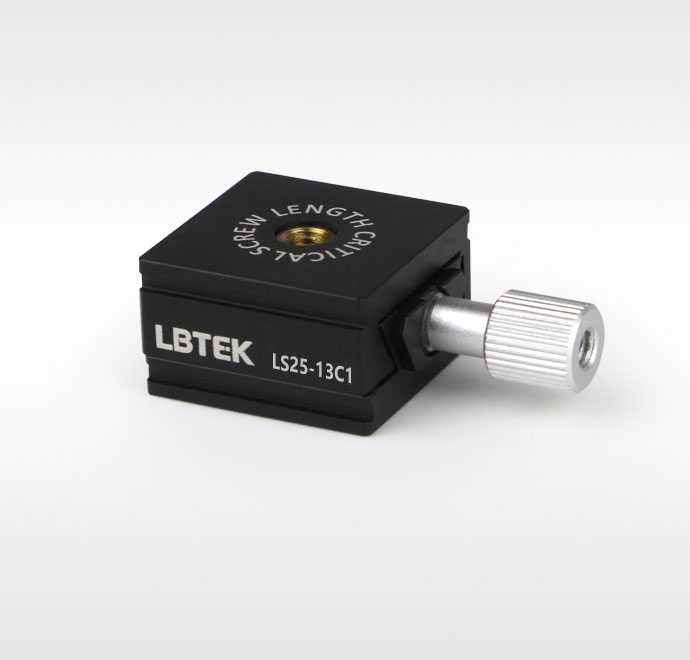

单轴微型燕尾式位移台
- 单轴
- 台面尺寸25 mm×25 mm
- 行程13 mm
- 调节可锁定
LBTEK微型燕尾式位移台台面尺寸25 mm×25 mm，最大行程13 mm，采用M3×0.35精密调节螺纹副。侧面具有锁定螺丝，可用1.5 mm六角扳手锁定位移台，防止意外的移动。顶部和底部上的M4螺孔可实现多种安装选择。两个螺纹孔的最大旋合深度为3.5 mm。

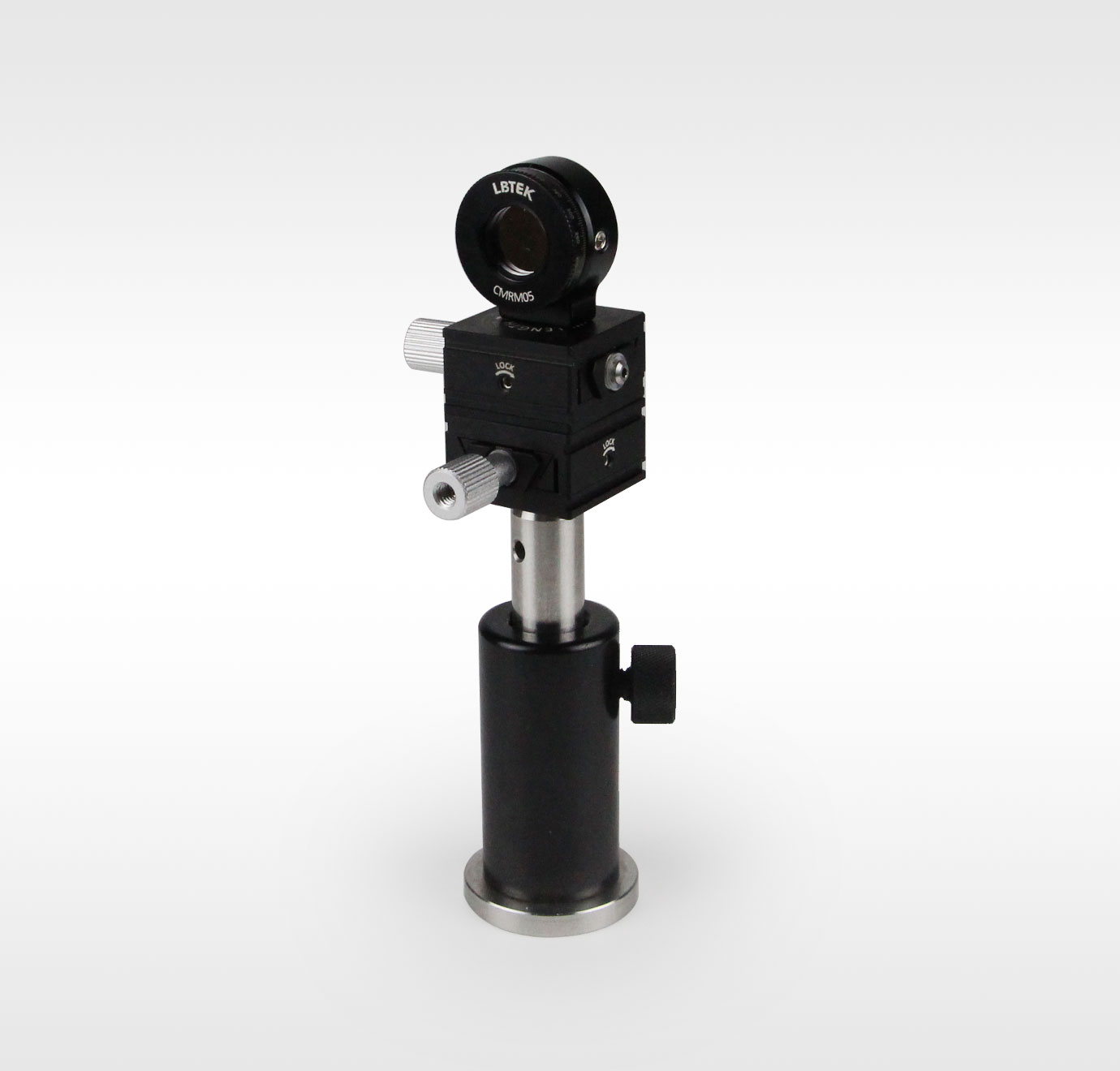

利用M4螺柱进行位移台拼接、拓展光机械件
产品型号 | 台面尺寸 | 行程 | 驱动器位置 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| LS25-13C1 | 25 mm×25 mm | 13 mm | 末端直驱 | ¥617.00 | 当天 | 加入购物车 |

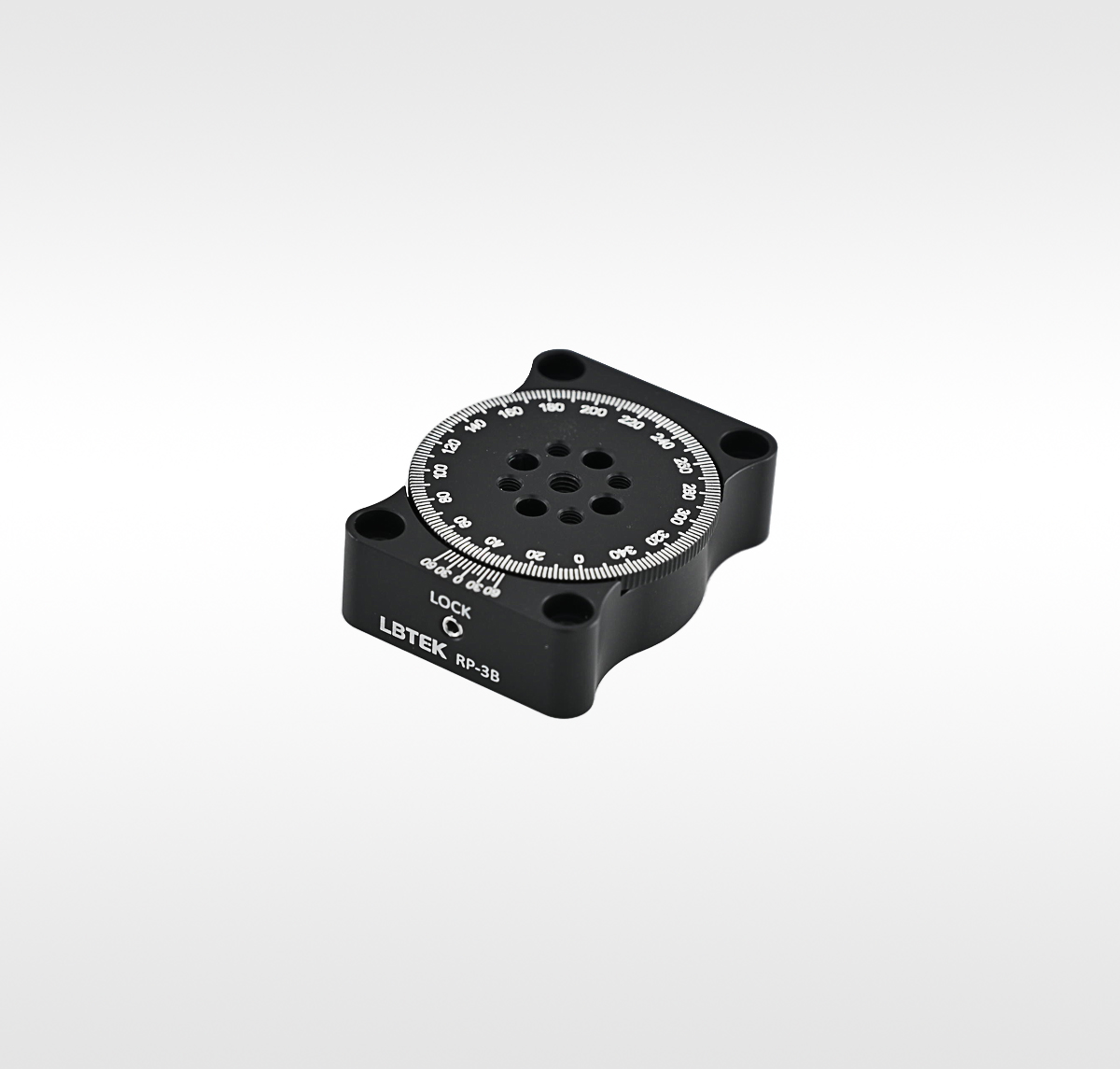

1.4英寸手动旋转位移台
- 360°连续旋转
- 旋转盘侧面刻线精度为2°，差分刻线精度为10′
- 平台螺纹孔M4(1个）、M3(4个），M3沉头安装孔(4个）
- 四个M3通孔，用于安装到光学平台或面包板
LBTEK的RP-3B手动迷你系列旋转位移台具有Ø1.4英寸旋转平台，位移台可以连续旋转360° ，旋转平台的外圆周刻度间隔为2°，带差分刻线，精度为10′，通过侧面胶头螺钉进行锁紧。旋转平台台面包含4个M3螺纹孔和1个M4螺纹孔，还有4个M3沉头孔，底座为4个M3沉头孔，可安装微型燕尾式位移台。侧面有1个M3安装孔用于竖直安装位移台。
微型燕尾式位移台安装在手动旋转位移台上
产品型号 | 刻线分辨率 | 旋转角度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| RP-3B | 2° | 360°连续 | ¥580.00 | 当天 | 加入购物车 |
XY二轴微型燕尾式位移台
- XY二轴驱动
- 台面尺寸25 mm×25 mm
- 行程13 mm
- 调节可锁定
LBTEK二轴微型燕尾式位移台，满足XY二轴使用的需求。可沿每个轴的整个行程范围实现平滑的线性定位，最大行程13 mm，采用M3×0.35精密调节螺纹副。侧面具有锁定螺钉，可用1.5 mm六角扳手锁定位移台，防止意外的移动。台面中心的M4螺纹孔可实现多种安装选择，同时底板转接架能安装固定在面包板或其它光学平台上，并现实快速拆装。

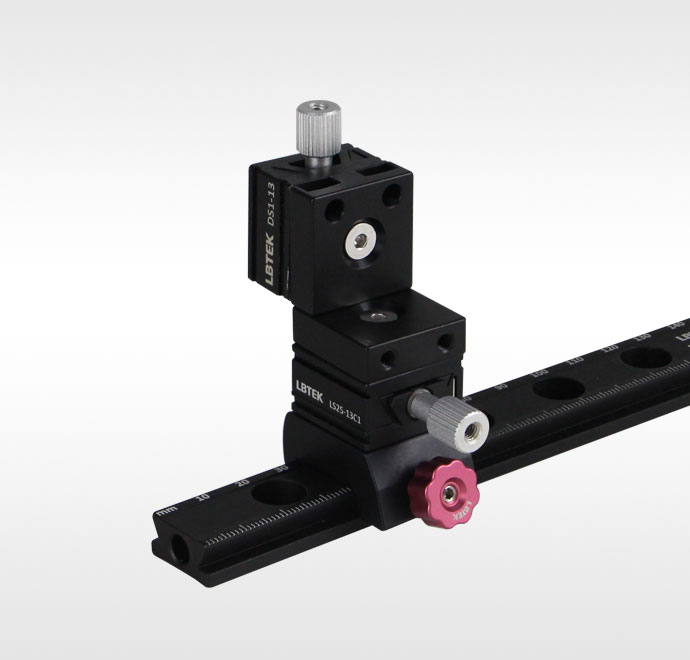

XY二轴微型燕尾式位移台安装在燕尾导轨DR50-150与导轨座 DR50F-25上
产品型号 | 台面尺寸 | XY方向行程 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| LS25-13C1XYM | 25 mm×25 mm | X轴行程13 mm、Y轴行程13 mm | ¥1,413.00 | 当天 | 加入购物车 |
XZ二轴微型燕尾式位移台
- XZ二轴驱动
- 台面尺寸25 mm×25 mm
- 行程13 mm
- 调节可锁定
LBTEK二轴微型燕尾式位移台，满足XZ二轴使用的需求。可沿每个轴的整个行程范围实现平滑的线性定位，最大行程13 mm，采用M3×0.35精密调节螺纹副。侧面具有锁定螺钉，可用1.5 mm六角扳手锁定位移台，防止意外的移动。台面中心的M4螺孔可实现多种安装选择，同时底板转接架能安装固定在面包板或其它光学平台上，并现实快速拆装。
XZ二轴微型燕尾式位移台安装在燕尾导轨DR50-150与导轨座 DR50F-25上
产品型号 | 台面尺寸 | XZ方向行程 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| LS25-13C1XZM | 25 mm×25 mm | X轴行程13 mm、Z轴行程13 mm | ¥1,702.00 | 当天 | 加入购物车 |
XYZ三轴微型燕尾式位移台
- XYZ三轴驱动
- 台面尺寸25 mm×25 mm
- 行程13 mm
- 调节可锁定
LBTEK XYZ三轴微型燕尾式位移台，满足三轴使用的需求。可沿每个轴的整个行程范围实现平滑的线性定位，最大行程13 mm，采用M3×0.35精密调节螺纹副，侧面具有锁定螺钉，可用1.5 mm六角扳手锁定位移台，防止意外的移动，台面中心的M4螺孔可实现多种安装选择，同时底板转接架能安装固定在面包板或其它光学平台上，并现实快速拆装。
直角转接板可手动更换为RAF-25旋转调试架实现旋转调节
产品型号 | 台面尺寸 | XYZ方向行程 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| LS25-13C1XYZM | 25 mm×25 mm | 均为13 mm | ¥2,270.00 | 当天 | 加入购物车 |

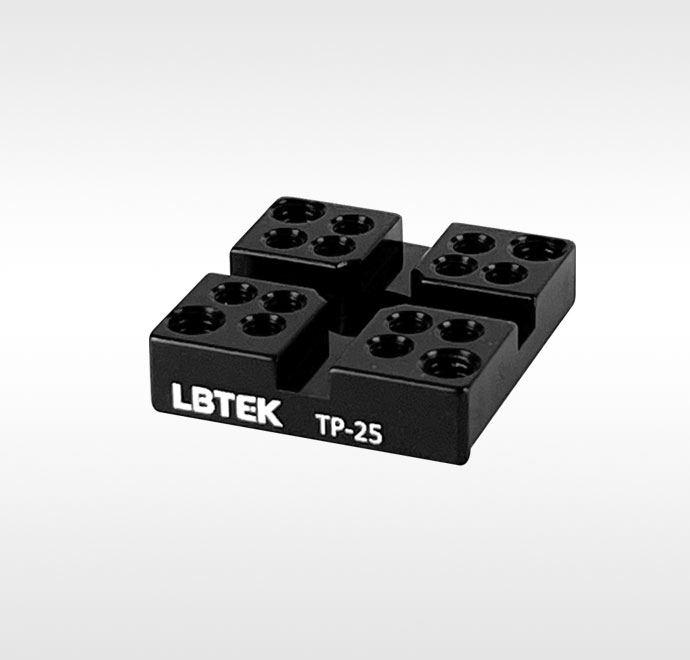

微型燕尾式位移台平台顶板
- 两个4 mm宽的中央键槽，用于组合件定位
- 定位边可防止安装板时错位
- M3、M4螺纹安装孔，用于增加安装选项
LBTEK 微型燕尾式位移台平台顶板中心具有M4沉头安装孔，用于安装微型燕尾式位移台。沿着底板的底部边缘延伸的定位边可形成参考边缘，以防止连接到载物台时出现不必要的旋转。顶板表面带有两个4 mm宽的键槽，两个正交键槽便于安装组合件，十二个M3和四个M4螺纹安装孔可用于固定和安装各种组件。

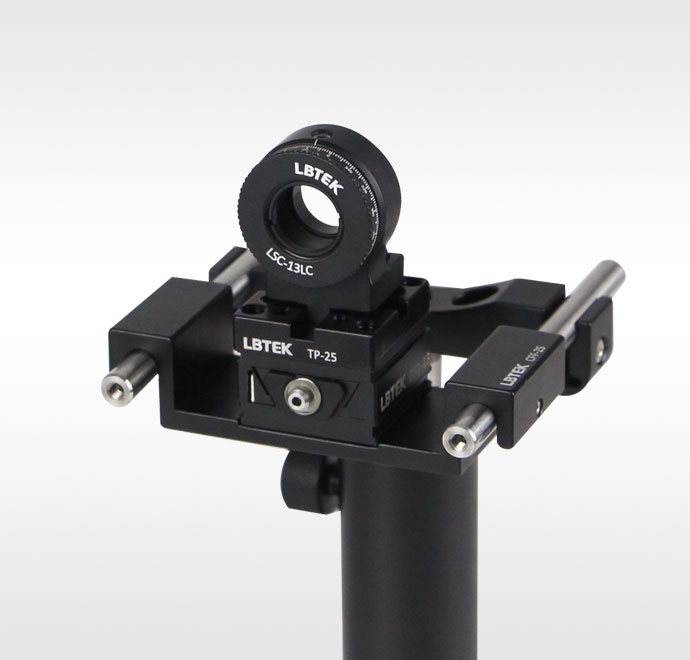

顶板连接微型燕尾式位移台与旋转调整架，并通过同轴适配架安装在60 mm同轴系统中
产品型号 | 沉头安装孔尺寸 | 螺纹孔尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| TP-25 | M4 | 12个M3、4个M4 | ¥205.00 | 当天 | 加入购物车 |

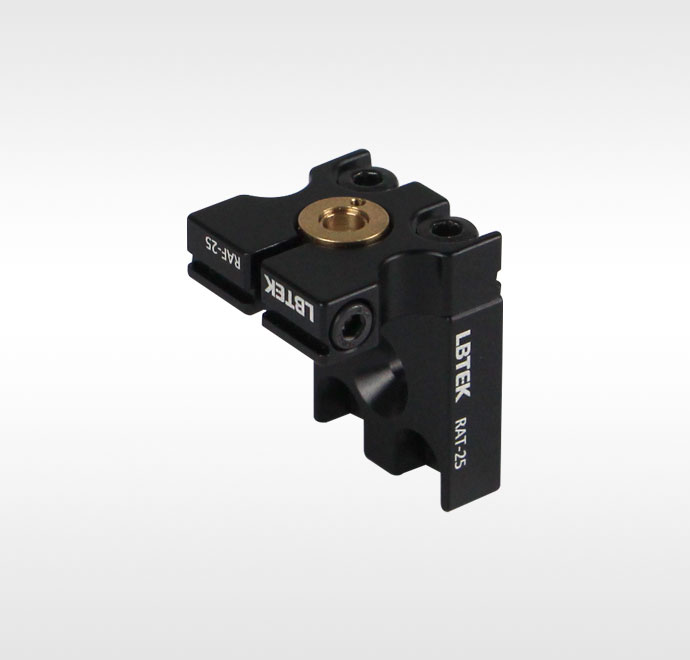

旋转调适架
- 垂直安装两个LS25-13C1位移台
- 一侧可旋转360º
- 挠性锁紧结构
LBTEK 旋转调适架一侧可360°旋转调节，带挠性锁紧结构，利用2.5 mm六角扳手拧紧侧面定位的M3圆头内六角螺钉可锁定旋转，另一侧为直角转换架RAT-25支架，利用M4螺钉可安装至现有的单轴、2轴或3轴配置中。旋转调适架可连接微型燕尾式位移台或其他带M4螺纹孔的光机械件，如垂直安装两个微型燕尾式位移台、使用底板转换架FTF-25将位移台竖直固定在光学平台或面包板上，拆卸下直角转换架支架，也可以与同轴适配架CFF-25一起使用将其安装于60 mm同轴系统中。
旋转调适架连接安装XY二轴微型燕尾式位移台和单轴微型燕尾式位移台
产品型号 | 螺纹孔尺寸 | 旋转角度范围 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| RAF-25 | M4 | 360° | ¥402.00 | 当天 | 加入购物车 |

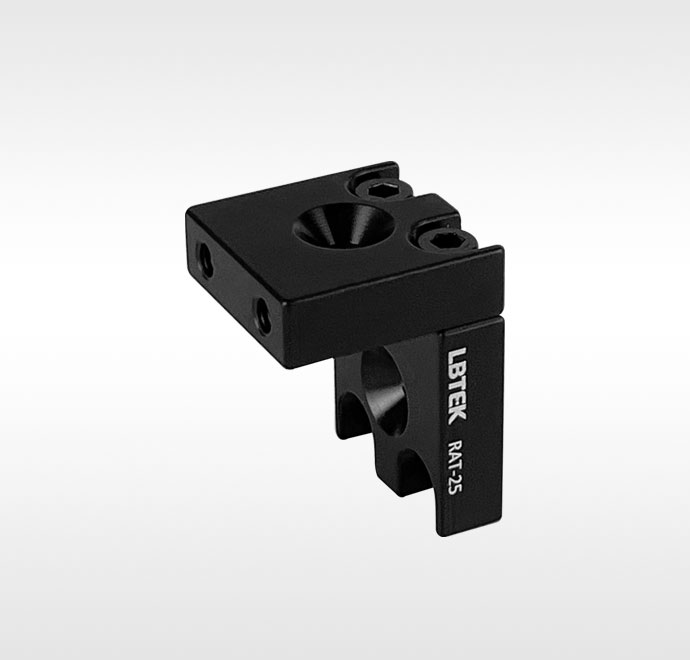

直角转换架
- 垂直安装两个LS25-13C1位移台
- 安装沉头孔位M4
- 支持左/右手系切换
LBTEK 直角转换架可将两个微型燕尾式位移台垂直安装，两个单轴位移台可组装为XZ、YZ双轴配置，一个单轴位移台与一个双轴位移台可组装为XYZ三轴配置。位移台均通过M4螺钉安装于直角转换架。侧面的M4螺纹孔可用于安装接杆或其他光机械件。直角转换架为旋转对称设计，支持左/右手系任意切换。
直角转换架垂直安装两个单轴微型燕尾式位移台，并固定于底板转换架上
产品型号 | 沉头安装孔尺寸 | 螺纹孔尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| RAT-25 | M4 | M4 | ¥225.00 | 当天 | 加入购物车 |

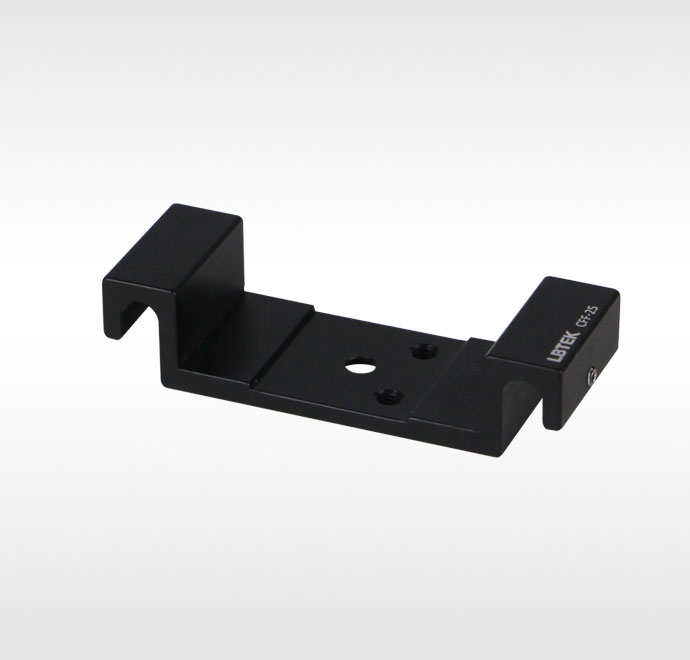

60 mm同轴系统适配架
- 将微型燕尾式位移台安装于60 mm同轴系统中
- 中心带M4沉头孔和螺纹孔
- 通过侧面M3螺钉固定
LBTEK 60 mm同轴系统同轴适配架适用于将微型燕尾式位移台安装于60 mm同轴系统中。微型燕尾式位移台可通过中心M4沉头孔直接安装，也可通过旋转调适架RAF-25转接，旋转调适架通过M4螺纹孔安装。在同轴系统中，可沿接杆滑动调整位置，利用1.5 mm六角扳手拧紧侧面的两个M3紧定螺钉可固定。
顶板连接微型燕尾式位移台与旋转调整架，并通过同轴适配架安装在60 mm同轴系统中
产品型号 | 沉头安装孔尺寸 | 螺纹孔尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CFF-25 | M4 | M4 | ¥239.00 | 当天 | 加入购物车 |

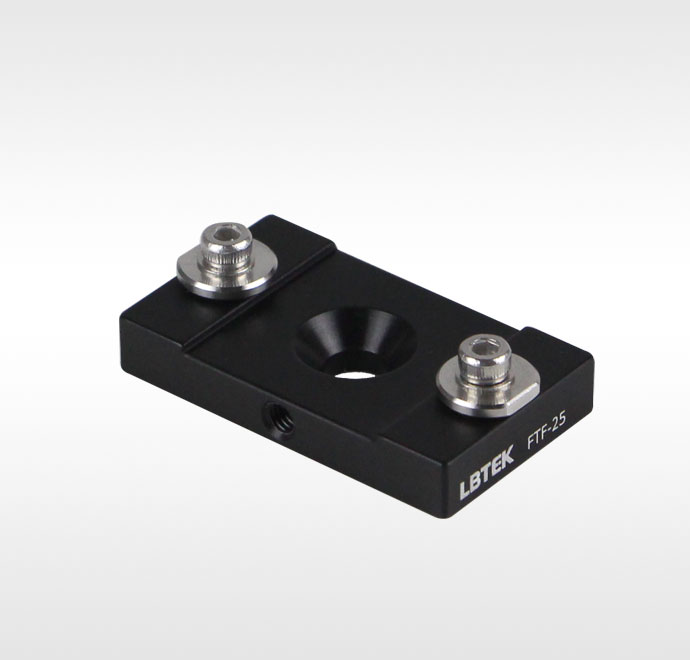

底板转换架
- 将微型燕尾式位移台固定于光学平台或面包板表面
- 中心M6沉头孔
- 滑入式设计，实现快速拆装
LBTEK 底板转换架用于将微型燕尾式位移台固定于光学平台或面包板表面。底板转换架通过中心M6沉头孔安装至平台表面后，拧松M3螺钉和夹板，将微型燕尾式位移台滑入中心凹槽处，紧固M3螺钉即可固定。滑入式配合可实现快速拆装，方便使用。

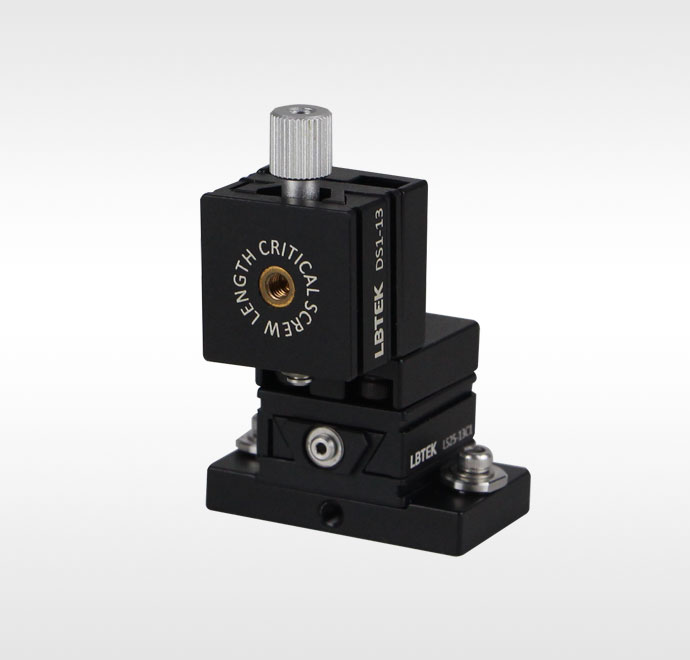

底板转换架安装双轴微型燕尾式位移台
产品型号 | 沉头安装孔尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| FTF-25 | M6 | ¥201.00 | 6周 | 加入购物车 |
