参数规格
组装
反馈
产品说明
- 两个或三个调节器版本可选
- 可调俯仰/偏摆角度范围±4 °
- 4个拉簧设计，结构更加稳定
- 调节器带锁紧螺母，提供长期稳定
LBTEK 工业级标准O型光学调整架采用4个拉簧设计，增加结构的稳定性，抗振效果加强。调整架带有2个或3个M6×0.25精密调节器，可以实现调整架±4 °俯仰、偏摆角度调节，且调节器带防松锁紧螺母，提供轴向锁紧达到长期稳定效果。调整架底部配有2个M4沉头孔，用于安装固定。
产品属性
材质6061-T6 铝合金
表面处理黑色阳极氧化
螺纹副锁紧方式锁紧螺母轴向锁紧
沉头孔规格/数量M4/2个
标准O型光学调整架，3轴调节，带锁紧螺母，安装Ø30.0 mm光学元件
- 适用光学元件直径：30.0 mm
- 适用光学元件最小厚度：3.0 mm
- 可调角度范围±4°，每转0.4°
- 调节器带锁紧螺母可锁定
- 紧定螺丝固定光学元件或紧定螺丝加弹性压圈双重装卡固定光学元件
LBTEK 标准3轴O型光学调整架可安装Ø30.0 mm的光学元件，光轴高度25.4 mm，调整架底部配有M4螺钉用的沉头孔，用于连接安装接杆。AMM3-30B为紧定螺丝固定光学元件，可安装直径30.0 mm，最小厚度为3.0 mm的光学元件；AMM3-30BP1和AMM3-30BP2为紧定螺丝加弹性压圈双重装卡固定光学元件，其中紧定螺丝可固定最小厚度为3 mm的光学元件，双重装卡压圈分别可压厚度6.5 mm和5.0mm。调整架带有3个可用锁紧螺母锁紧的M6×025精密调节器，提供俯仰、偏摆角度范围±4°的调节，每转0.4°，调节器不带旋钮，可用2.0 mm六角扳手或者带旋钮的内六角扳手HWS-2调节。购买LBTEK 标准O型光学调整架赠送1个2.0 mm六角扳手、2个M4圆柱头内六角螺丝。

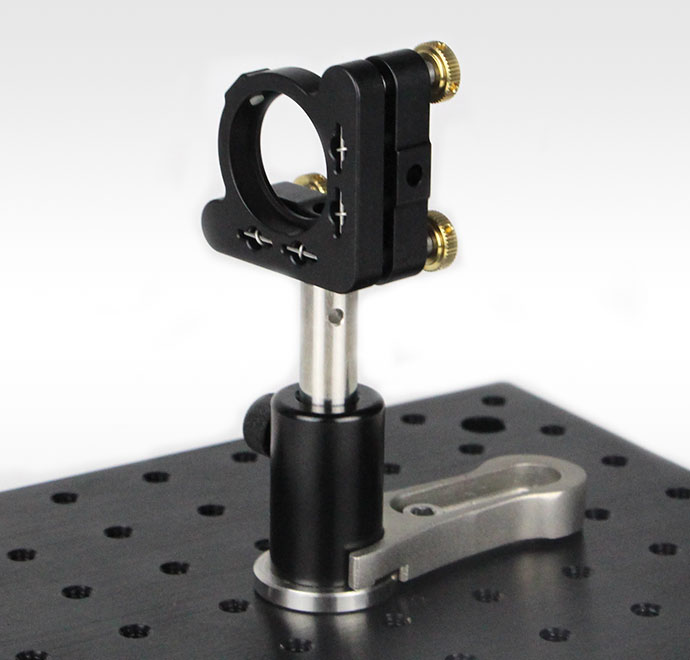

利用Ø12.7 mm接杆支撑调整架

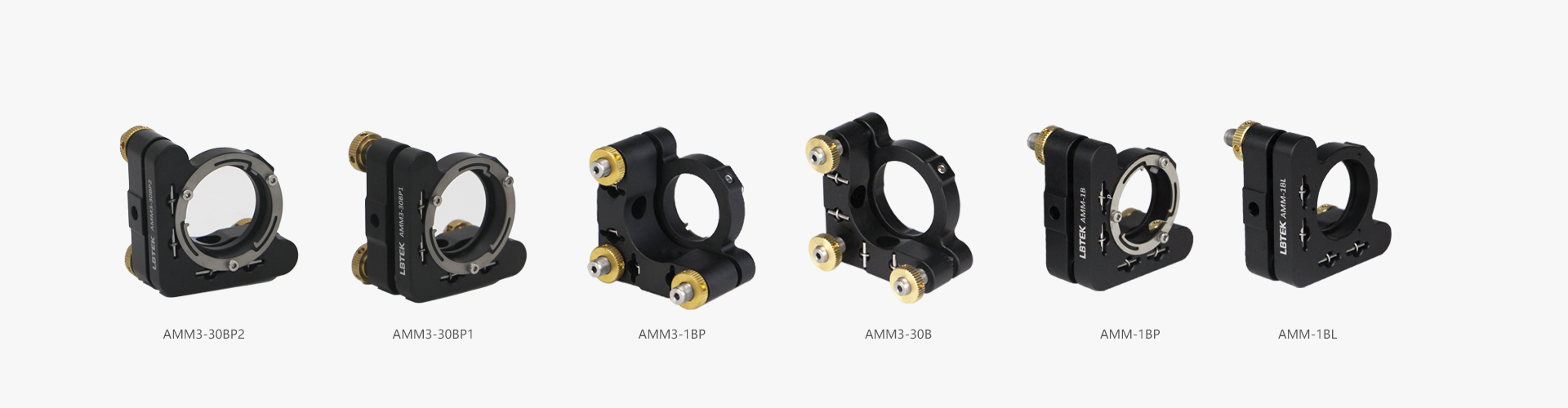

产品型号 | 适用光学元件直径 | 光学元件固定方式 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| AMM3-30BP2 | Ø30.0 mm | 紧定螺丝加弹性压圈双重装卡 | ¥385.00 | 5周 | 加入购物车 | ||
| AMM3-30BP1 | Ø30.0 mm | 紧定螺丝加弹性压圈双重装卡 | ¥385.00 | 5周 | 加入购物车 | ||
| AMM3-30B | Ø30.0 mm | M4胶头紧定螺丝 | ¥359.00 | 当天 | 加入购物车 |
标准O型光学调整架，3轴调节，带锁紧螺母，安装Ø25.4 mm光学元件
- 适用光学元件直径：25.4 mm
- 适用光学元件最小厚度：3.0 mm
- 可调角度范围±4°，每转0.41°
- 调节器带锁紧螺母可锁定
- 紧定螺丝固定光学元件

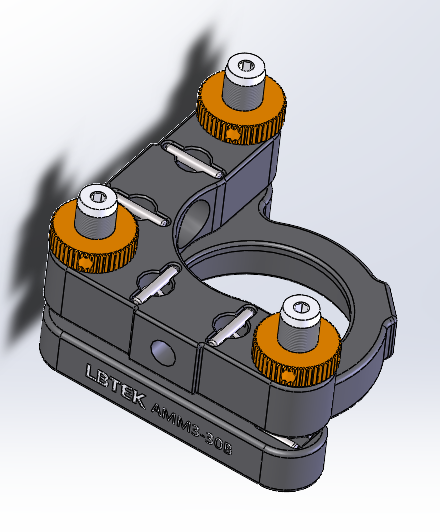

LBTEK 标准O型光学调整架AMM3-1BP利用紧定螺钉以及弹性压圈双重装卡固定光学元件，光轴高度25.4 mm，调整架底部配有M4螺钉用的沉头孔，用于连接安装接杆。调整架可安装直径25.4 mm，最小厚度为3.0 mm的光学元件；调整架带有3个可用锁紧螺母锁紧的M6×0.25精密调节器，提供俯仰、偏摆角度范围±4°的调节，每转0.41°，调节器不带旋钮，可用附送的带旋钮六角扳手HWS-2调节。购买LBTEK 标准O型光学调整架赠送一个带旋钮六角扳手HWS-2、2个M4圆柱头内六角螺丝。AMMM3-1BP加工周期短，可以满足批量快速交付需求，采用2个0.65 mm线径和2个0.8 mm线径拉簧，使镜架具有更好的稳定性能。

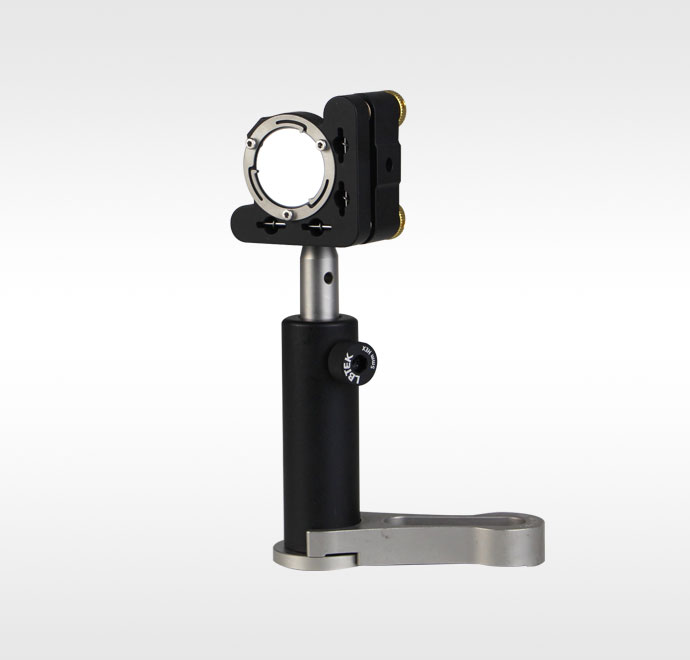

Ø12.7 mm接杆支撑安装调整架
产品型号 | 适用光学元件直径 | 适用光学元件最小厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| AMM3-1BP | Ø25.4 mm | 3.0 mm | ¥361.00 | 当天 | 加入购物车 | ||
| AMMM3-1BP | Ø25.4 mm | 3.0 mm | ¥347.00 | 当天 | 加入购物车 |
标准O型光学调整架，2轴调节，带锁紧螺母，安装Ø25.4 mm光学元件
- 适用光学元件直径：25.4 mm
- 适用光学元件最小厚度：3.0 mm
- 可调角度范围±4°，每转0.4°
- 调节器带锁紧螺母可锁定
- 紧定螺丝固定光学元件或紧定螺丝加弹性压圈双重装卡固定光学元件
LBTEK 标准2轴O型光学调整架可安装Ø25.4 mm的光学元件，光轴高度25.4 mm，调整架底部配有M4螺钉用的沉头孔，用于连接安装。AMM-1BL为紧定螺丝固定光学元件，可安装最小厚度为3 mm的光学元件；AMM-1BP为紧定螺丝加弹性压圈双重装卡固定光学元件，其中紧定螺丝可固定最小厚度为3 mm的光学元件，双重装卡压圈可压厚度6.5 mm。调整架带有2个可用锁紧螺母锁紧的M6×0.25精密调节器，提供俯仰、偏摆角度范围±4°的调节，每转0.4°，调节器不带旋钮，可用2.0 mm六角扳手或者带旋钮的内六角扳手HWS-2调节。购买LBTEK 标准O型光学调整架赠送1个2.0 mm六角扳手、2个M4圆柱头内六角螺丝。AMMM-1BL、AMMM-1BP加工周期短，可以满足批量快速交付需求，采用2个0.65 mm线径和2个0.8 mm线径拉簧，使镜架具有更好的稳定性能。

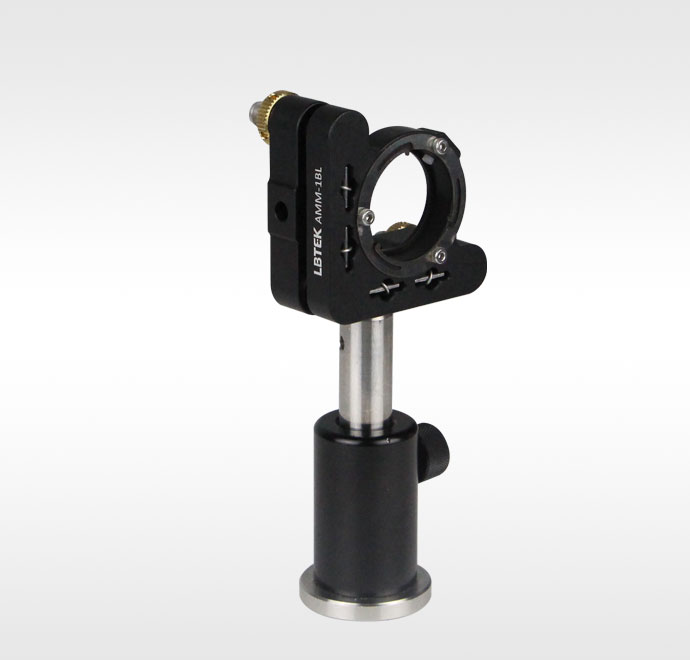

利用Ø12.7 mm接杆支撑AMM-1BP
产品型号 | 适用光学元件直径 | 光学元件固定方式 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| AMM-1BP | Ø25.4 mm | 紧定螺丝加弹性压圈双重装卡 | ¥355.00 | 当天 | 加入购物车 | ||
| AMM-1BL | Ø25.4 mm | M4胶头紧定螺丝 | ¥351.00 | 当天 | 加入购物车 | ||
| AMMM-1BL | Ø25.4 mm | M4胶头紧定螺丝 | ¥337.00 | 当天 | 加入购物车 | ||
| AMMM-1BP | Ø25.4 mm | 紧定螺丝加弹性压圈双重装卡 | ¥341.00 | 当天 | 加入购物车 |
