- 顶部带两个调节器，可实现俯仰/偏摆调节
- 垂直调节设计，适用于紧凑空间，调节时不遮挡光束
- 体积较传统更小，结构更紧凑，适合有限空间内安装
- 主体结构为316L不锈钢材质，调节精度更高、耐腐蚀更强、寿命更长
- 调节器带锁紧，可提供长期稳定效果
- 可安装直径12.7 mm最小厚度为1.5 mm的光学元件，胶头螺钉固定
- 可调节角度±2.5°，调节精度俯仰/偏摆分别为：0.52°/转、0.46°/转
- 杠杆锁提供长期稳定
LBTEK Ø12.7 mm不锈钢垂直调节调整架，主体结构为不锈钢材质，设计稳定且紧凑，可安装最小厚度1.5 mm、直径12.7 mm光学元件,胶头螺钉固定光学元件。其中VAM-05F从正面安装光学元件，VAM-05B从背面安装，可以确保无论其厚度如何，光学元件的前表面都位于同一安装位置。两款安装架的调节角度为±2.5°，调节精度俯仰/偏摆分别为：0.52°/转和0.46°/转。2个M3.5×0.25螺纹副带锁紧铜板，可用附送的带旋钮的1.5 mm内六角扳手HWS-1.5或者普通1.5 mm六角扳手调节。两个调节器都标记有它的运动轴； P表示俯仰，Y表示偏摆。底座带3个Ø4.3 mm通孔，可用附送的M4圆柱头内六角螺钉将调节架安装在接杆上。并且在底座背面具有额外的用于固定安装位置的Ø2 mm定位销孔。
产品型号 | 适用光学元件直径 | 光轴中心高度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| VAM-05B | Ø12.7 mm | 15.9 mm | ¥854.00 | 当天 | 加入购物车 | ||
| VAM-05F | Ø12.7 mm | 15.9 mm | ¥863.00 | 当天 | 加入购物车 |
- 可安装直径25.4 mm的光学元件，多种固定方式可选
- 可调节角度±3.0°，调节精度俯仰/偏摆分别为：0.28°/转、0.24°/转
- 杠杆锁提供长期稳定

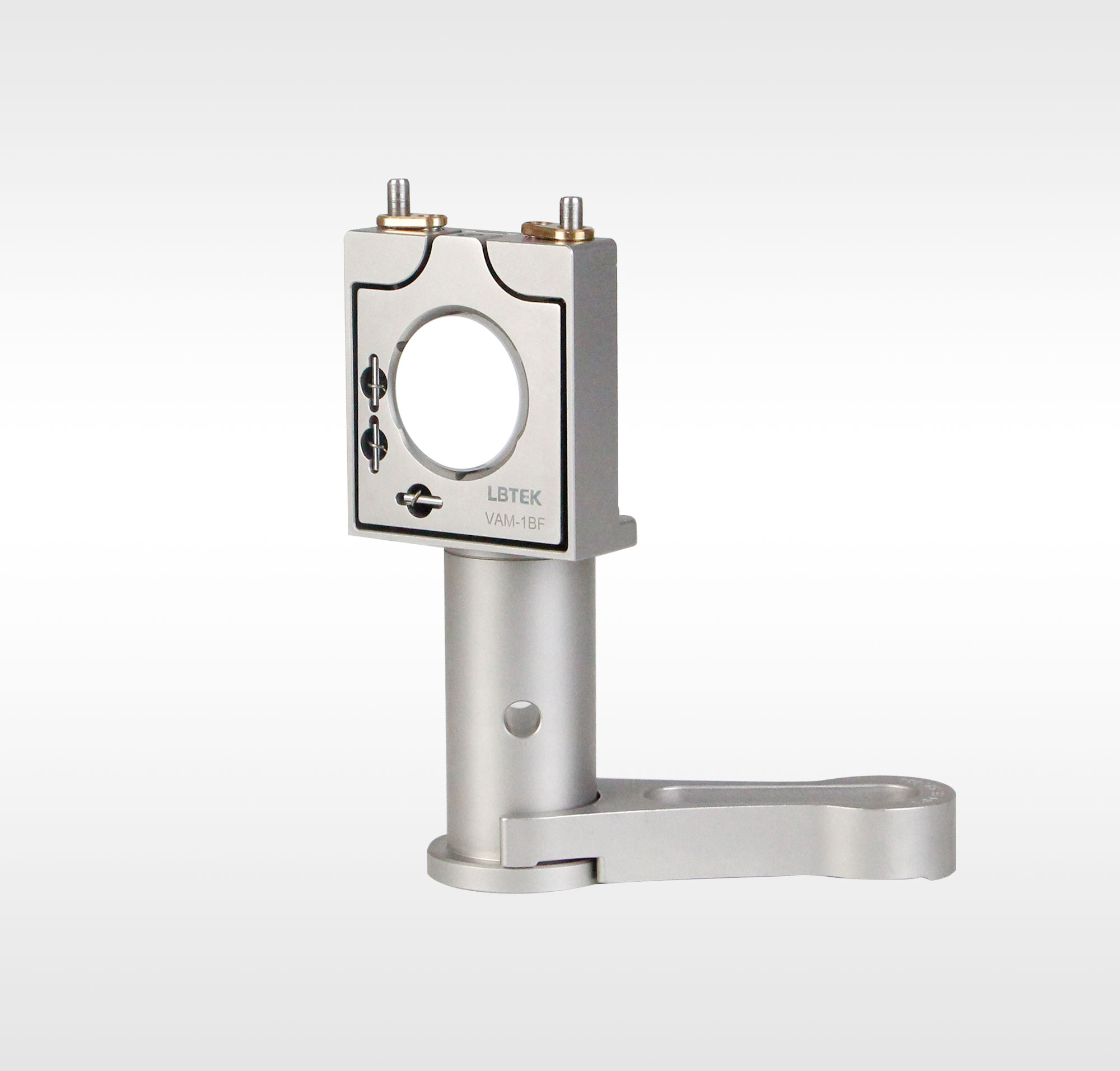

LBTEK Ø25.4 mm不锈钢垂直调节调整架，主体结构为316L不锈钢材质，设计稳定且紧凑，可安装 Ø25.4 mm光学元件。其中VAM-1BF从正面安装最小厚度3 mm光学元件，胶头螺钉固定；VAM-1BP从正面安装最小厚度3 mm光学元件，胶头螺钉和压片双重固定；VAM-1BB从背面安装最小厚度3 mm光学元件，胶头螺钉固定；VAM-1AF2从背面安装最大厚度3.8 mm光学元件，卡环固定；背面安装光学元件的调节架可以确保无论光学元件厚度如何，其前表面都位于同一安装位置。调节架的调节角度为±3.0°，调节精度俯仰/偏摆分别为：0.28°/转和0.24°/转。2个M4×0.25螺纹副带锁紧铜板，可用附送的带旋钮的1.5 mm内六角扳手HWS-1.5或者普通1.5 mm六角扳手调节。底座带3个M4安装通孔，可用附送的M4圆柱头内六角螺钉将调节架安装在接杆上。并且在底座背面具有用于定位安装的Ø2 mm定位销孔。
产品型号 | 适用光学元件直径 | 光轴中心高度 | 底部螺纹孔规格/数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| VAM-1BP | Ø25.4 mm | 25.4 mm | M4光壁孔/3个 | ¥918.00 | 当天 | 加入购物车 | ||
| VAM-1BF | Ø25.4 mm | 25.4 mm | M4光壁孔/3个 | ¥893.00 | 当天 | 加入购物车 | ||
| VAM-1BB | Ø25.4 mm | 25.4 mm | M4光壁孔/3个 | ¥893.00 | 当天 | 加入购物车 | ||
| VAM-1AF2 | Ø25.4 mm | 25.4 mm | M4光壁孔/3个 | ¥921.00 | 当天 | 加入购物车 |
- 可安装直径30 mm最小厚度为3 mm的光学元件，胶头螺钉固定
- 可调节角度±2.5°，调节精度俯仰/偏摆分别为：0.3°/转和0.21°/转
- 杠杆锁提供长期稳定

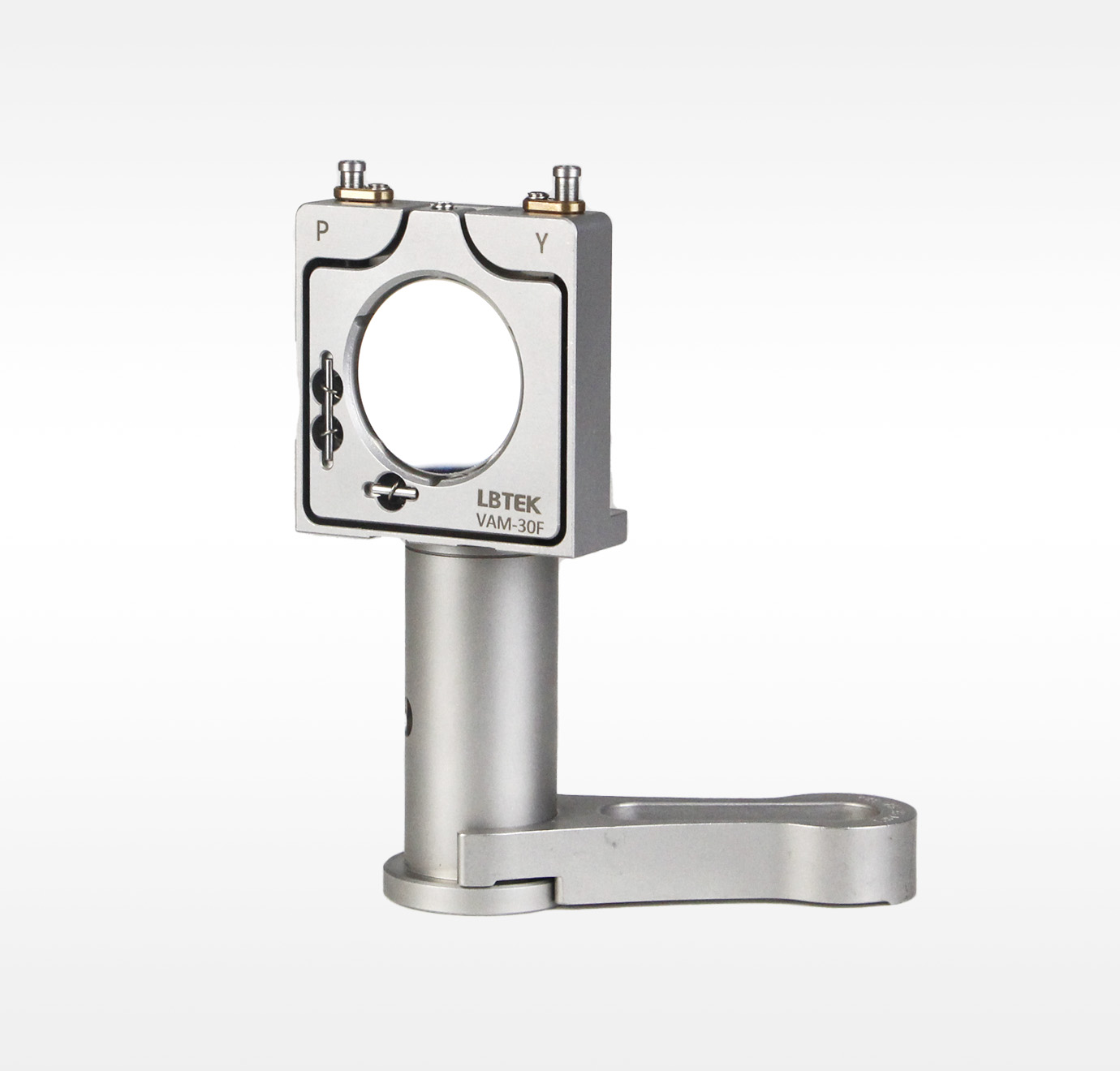

LBTEK Ø30 mm不锈钢垂直调节调整架，主体结构为不锈钢材质，设计稳定且紧凑，可安装最小厚度3 mm、直径30 mm光学元件,胶头螺钉固定光学元件。其调节角度为±2.5°，调节精度俯仰/偏摆分别为：0.3°/转和0.21°/转。2个M4×0.25螺纹副带锁紧铜板，可用附送的带旋钮的2 mm内六角扳手HWS-2或者普通2 mm六角扳手调节。两个调节器都标记有它的运动轴； P表示俯仰，Y表示偏摆。底座带3个Ø4.4 mm通孔，可用附送的M4圆柱头内六角螺钉将调节架安装在接杆上。并且在底座背面具有额外的用于固定安装位置的Ø2 mm定位销孔。
产品型号 | 适用光学元件直径 | 光轴中心高度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| VAM-30F | Ø30 mm | 25.4 mm | ¥931.00 | 当天 | 加入购物车 |
