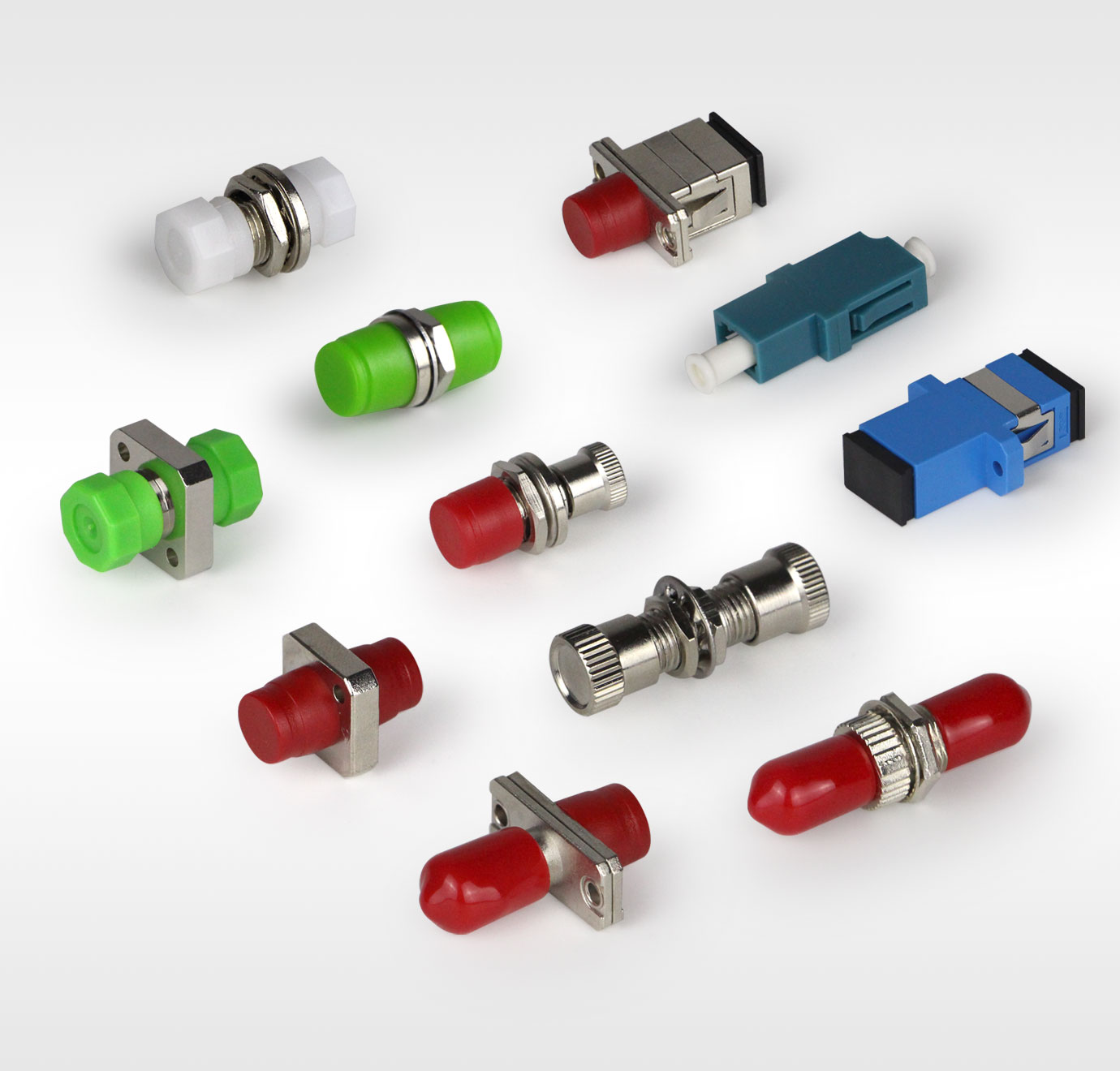

LBTEK光纤互连工具是光纤与光纤之间进行可拆卸连接的工具,是把光纤的两个端面精密的对接起来,使发射光纤输出的光能量最大限度地耦合到接收光纤中去,并使由于其介入光链路而对系统造成的影响减到最小。LBTEK提供各种形状的高性能适配器,能够连接行业标准接头的光纤跳线,并可准确对准每根带接头光纤的纤芯。

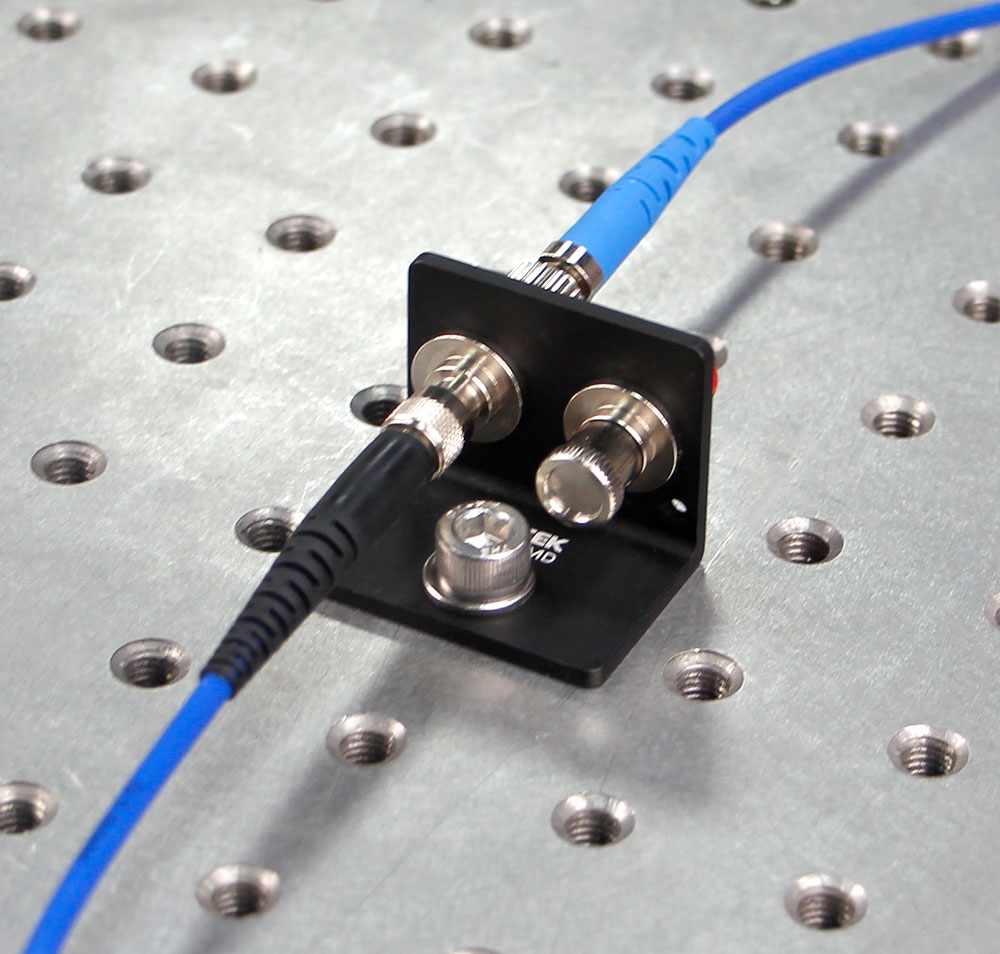

LBTEK 光纤L形支架组装应用图 |
① 单模光纤跳线C405-APC-1×1 | ② 光纤L形支架LSB2-F×1 |
③ Ø12.7 mm不锈钢光学接杆OP-75×1 | ④ 底座式Ø12.7 mm接杆支架PH-75B×1 |

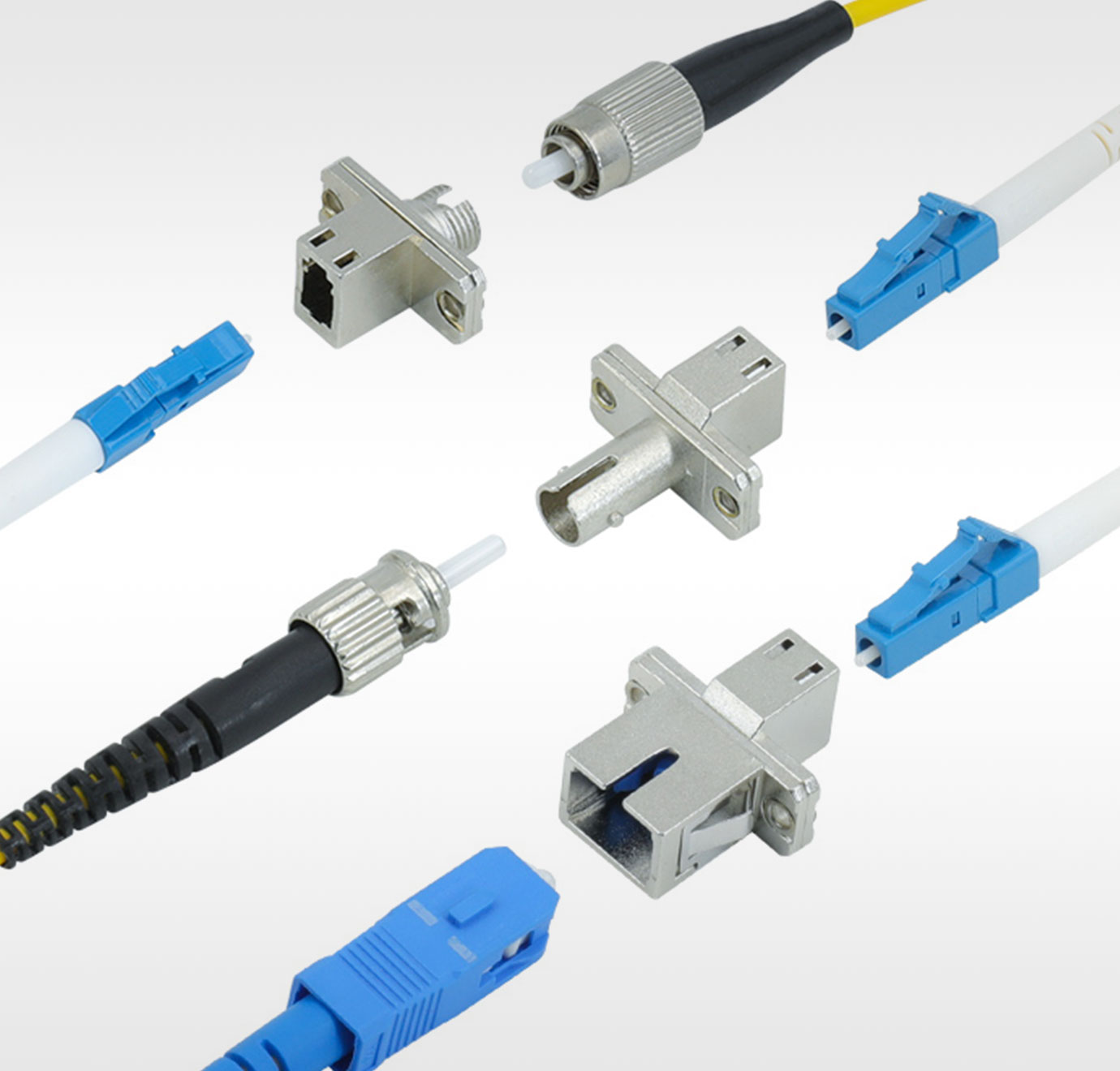

光纤之间是由适配器通过其他内部的开口套管连接起来的,为了固定在各种面板上,LBTEK设计了多种精细的固定法兰。提供各种形状的高性能适配器,能够连接行业标准接头的光纤跳线,并可准确对准每根带接头光纤的纤芯,使光纤直接接触将背向反射降至最小。LBTEK光纤转接头两端都带有保护帽,防止灰尘或其它异物污染转接头(在使用完成时建议盖上防尘帽保护转接头),客户可根据匹配类型选择合适的匹配套管。

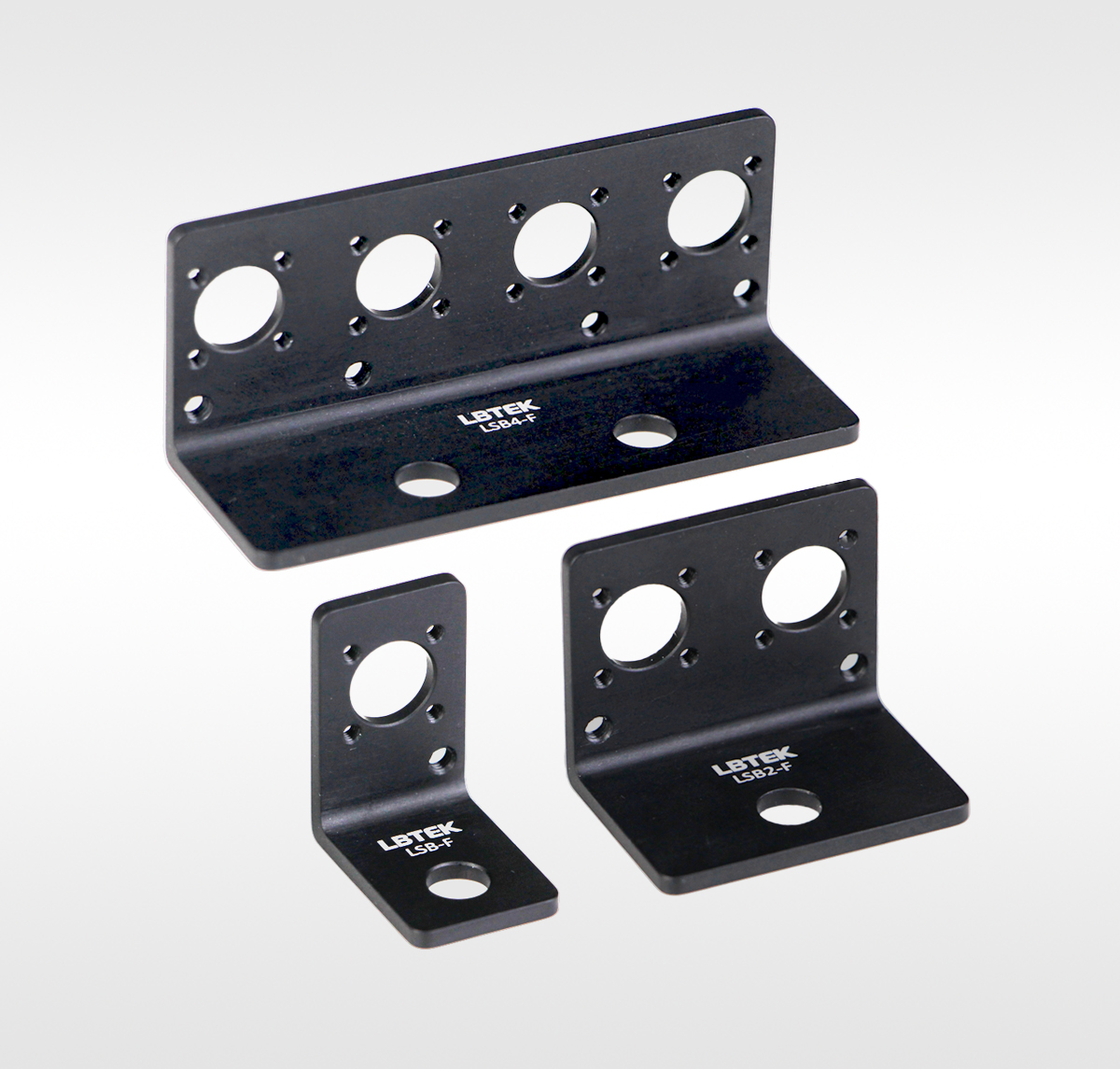

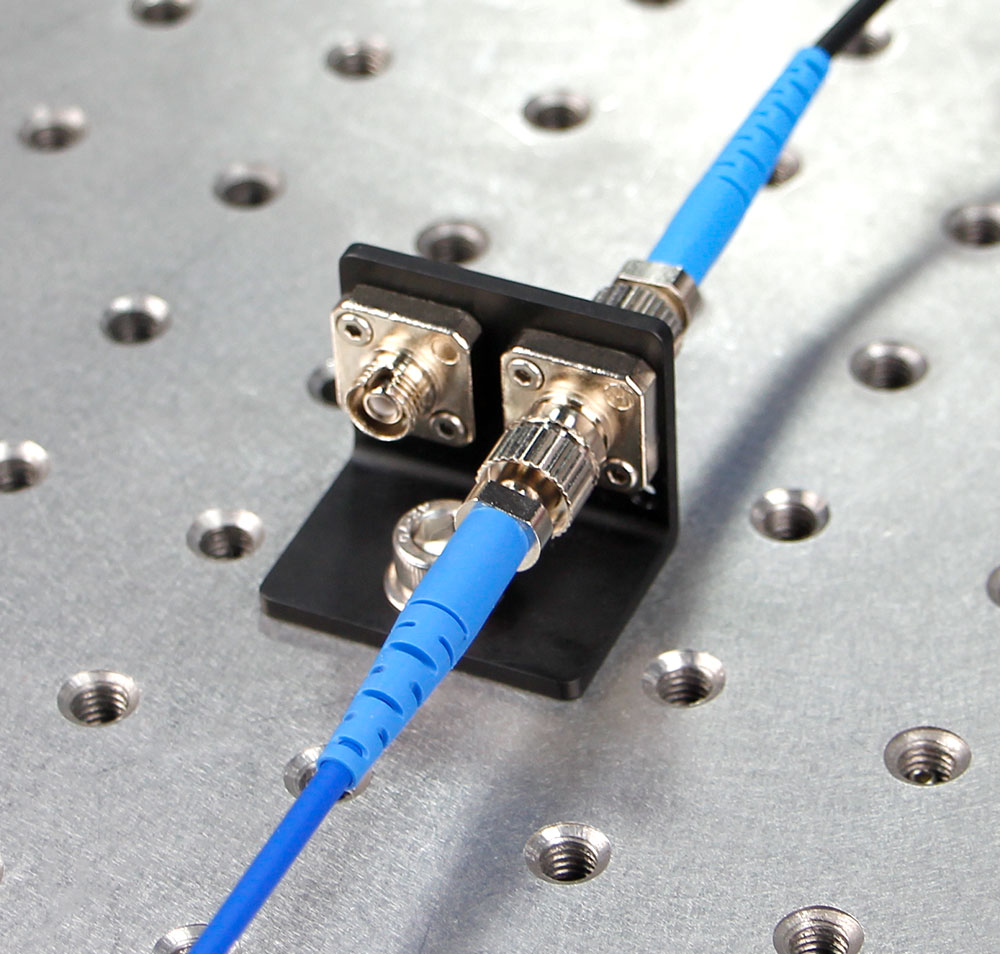

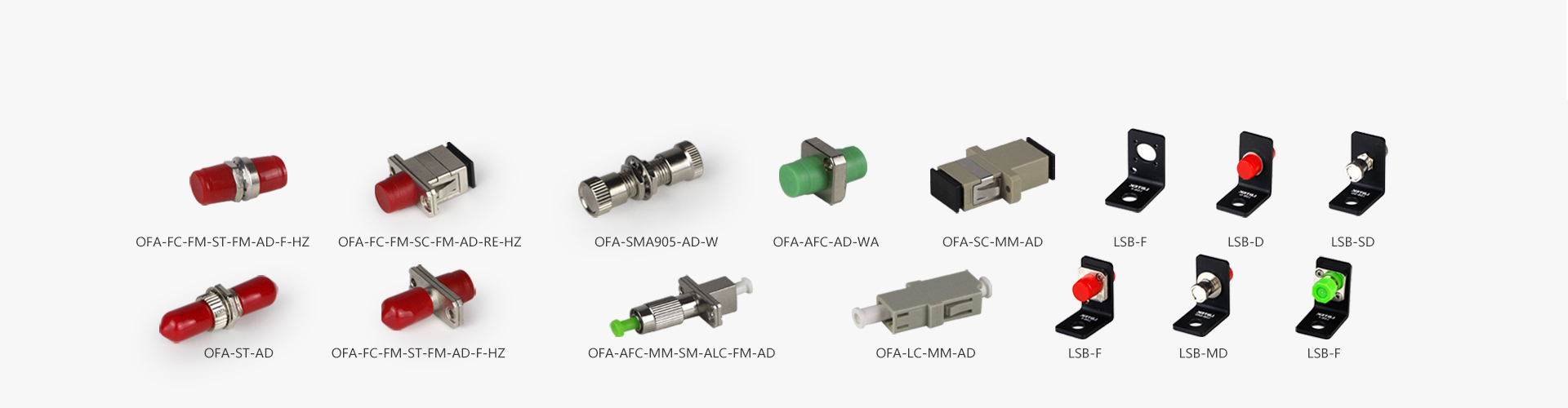

LBTEK 光纤L形支架,附带Ø9.5 mm通孔和M2螺纹孔,可安装方形法兰型互连工具,底面带Ø6.6 mm通孔,可用M6内六角圆柱头螺钉将支架安装在光学平台或面包板上。提供单孔、双孔和四孔三种规格,可以根据实际需求整理带多个输入端或输出端的光纤互连工具,减少杂乱和混淆。购买附送M6×16圆柱头螺钉、M6平垫和M2×5安装螺钉。

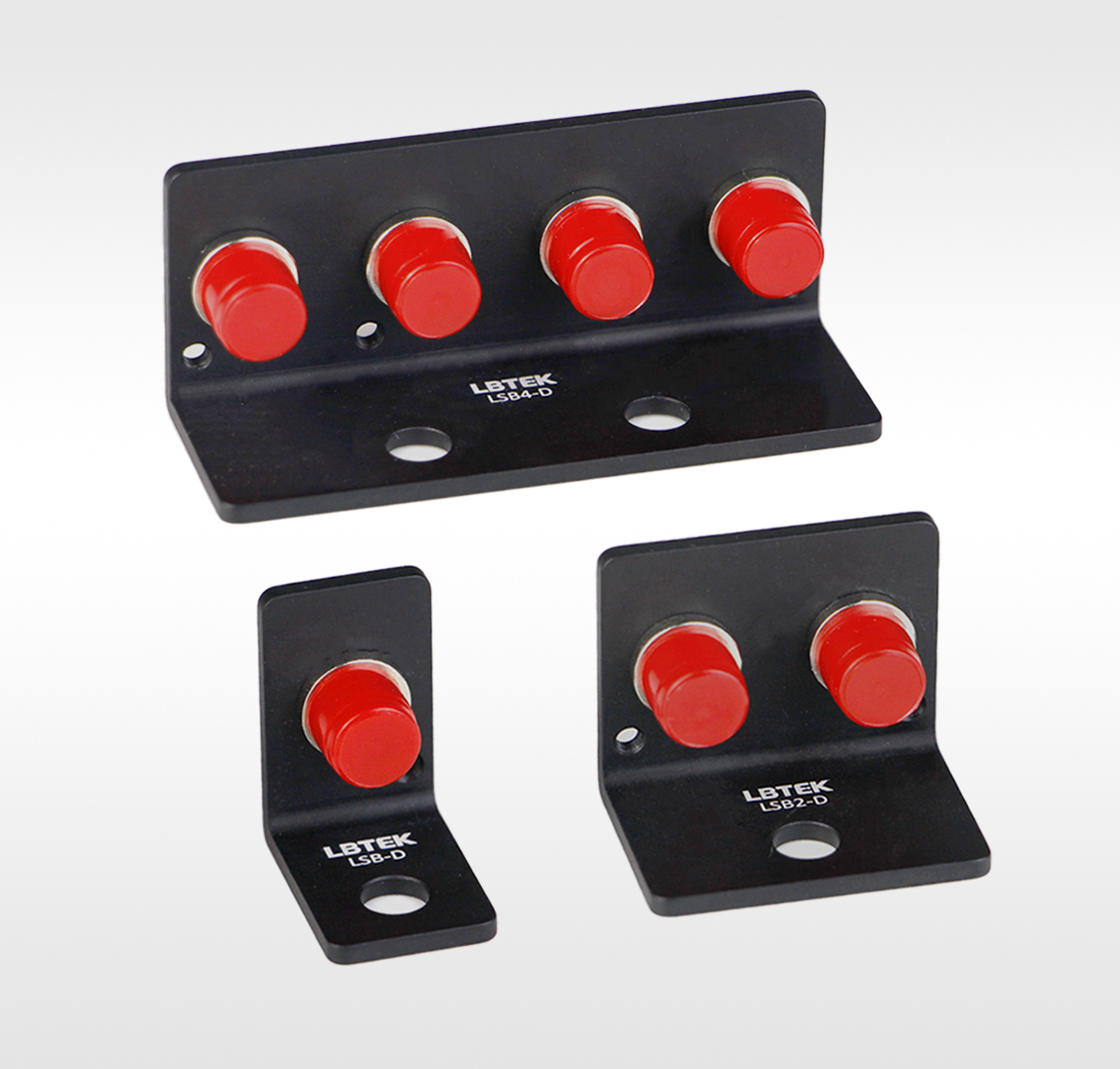

LBTEK 光纤L形支架,附带OFA-AFC-AD光纤转接头,FC/APC-FC/APC匹配套管,窄键(2.0 mm),底面带Ø6.6 mm通孔,可用M6内六角圆柱头螺钉将支架安装在光学平台或面包板上。提供单孔、双孔和四孔三种规格,可以根据实际需求整理带多个输入端或输出端的光纤互连工具,减少杂乱和混淆。购买附送M6×16圆柱头螺钉、M6平垫和M2×5安装螺钉。

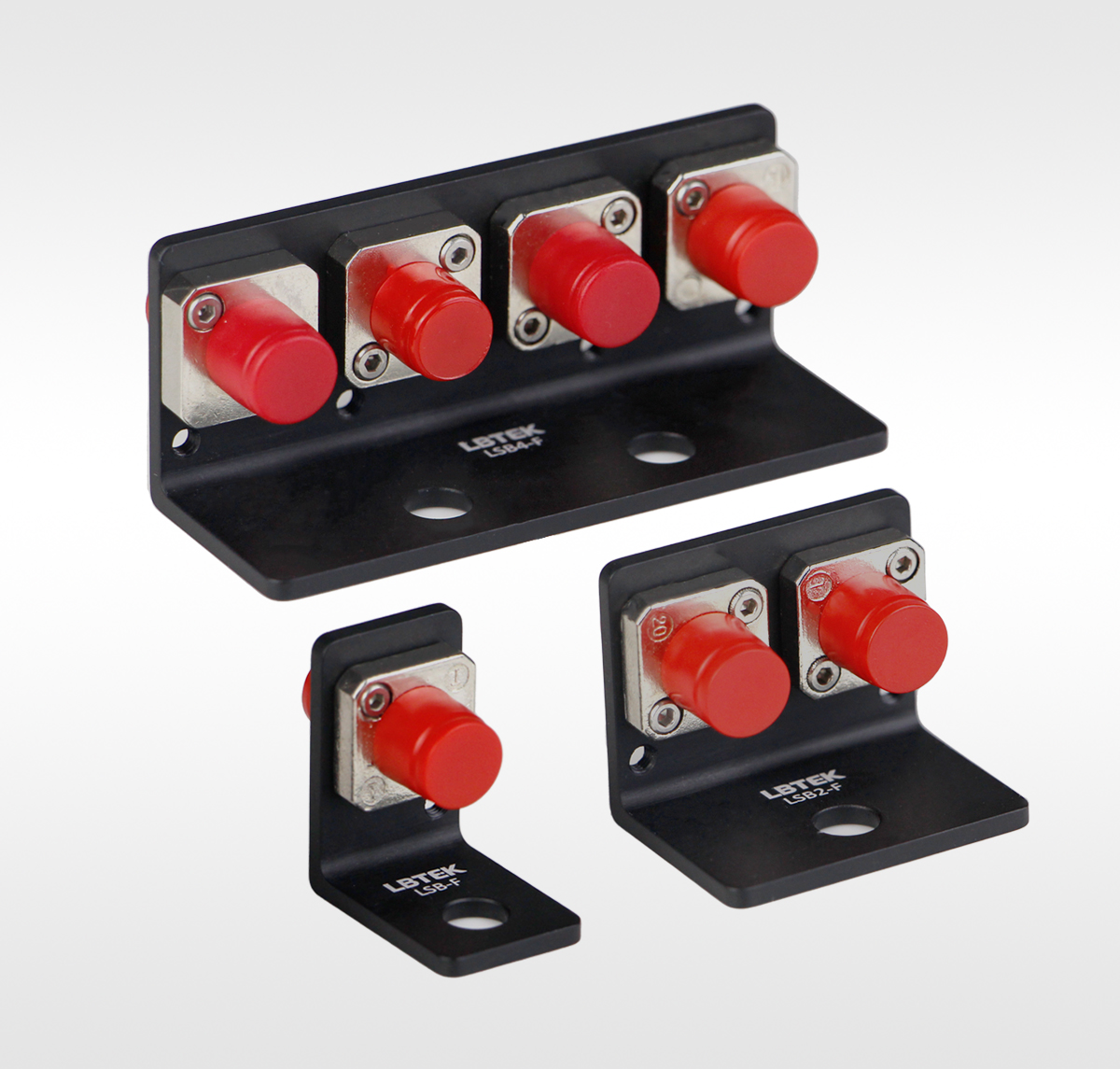

LBTEK 光纤L形支架,附带OFA-FC-AD光纤转接头,FC/PC-FC/PC匹配套管,宽键(2.2 mm),底面带Ø6.6 mm通孔,可用M6内六角圆柱头螺钉将支架安装在光学平台或面包板上。提供单孔、双孔和四孔三种规格,可以根据实际需求整理带多个输入端或输出端的光纤互连工具,减少杂乱和混淆。购买附送M6×16圆柱头螺钉、M6平垫和M2×5安装螺钉。

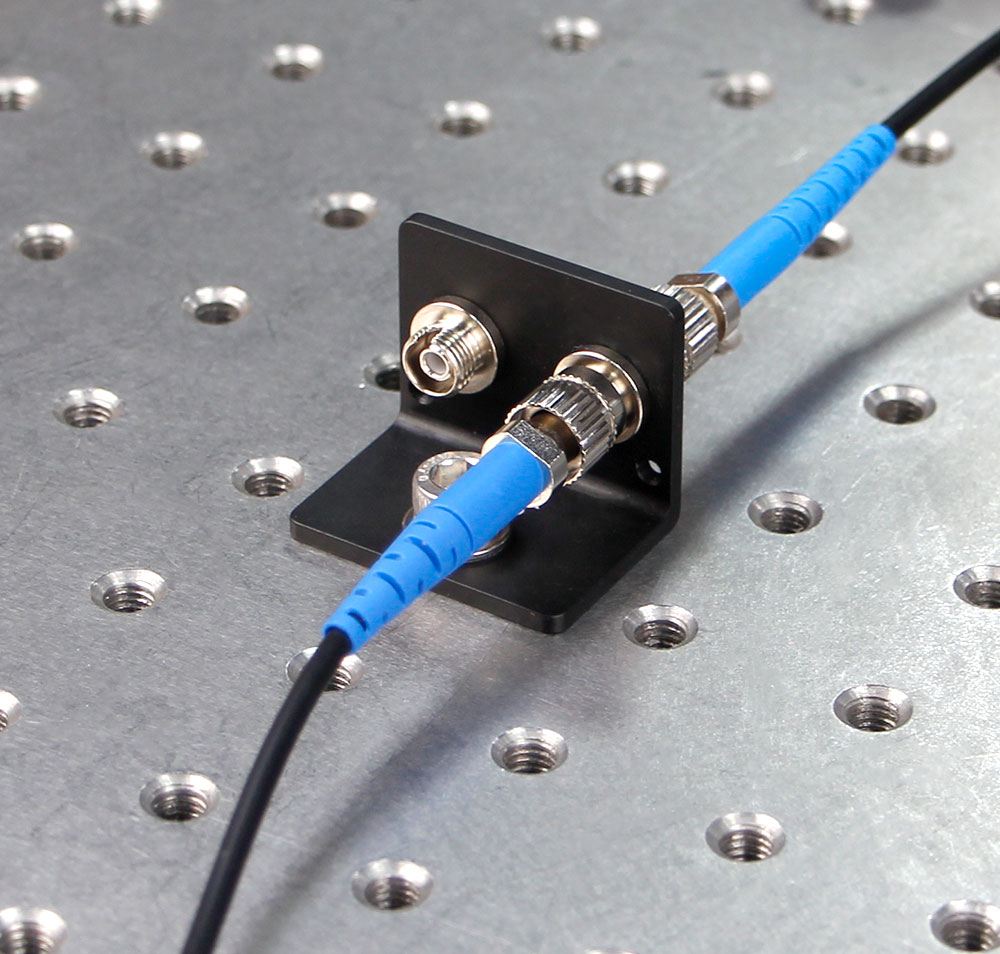

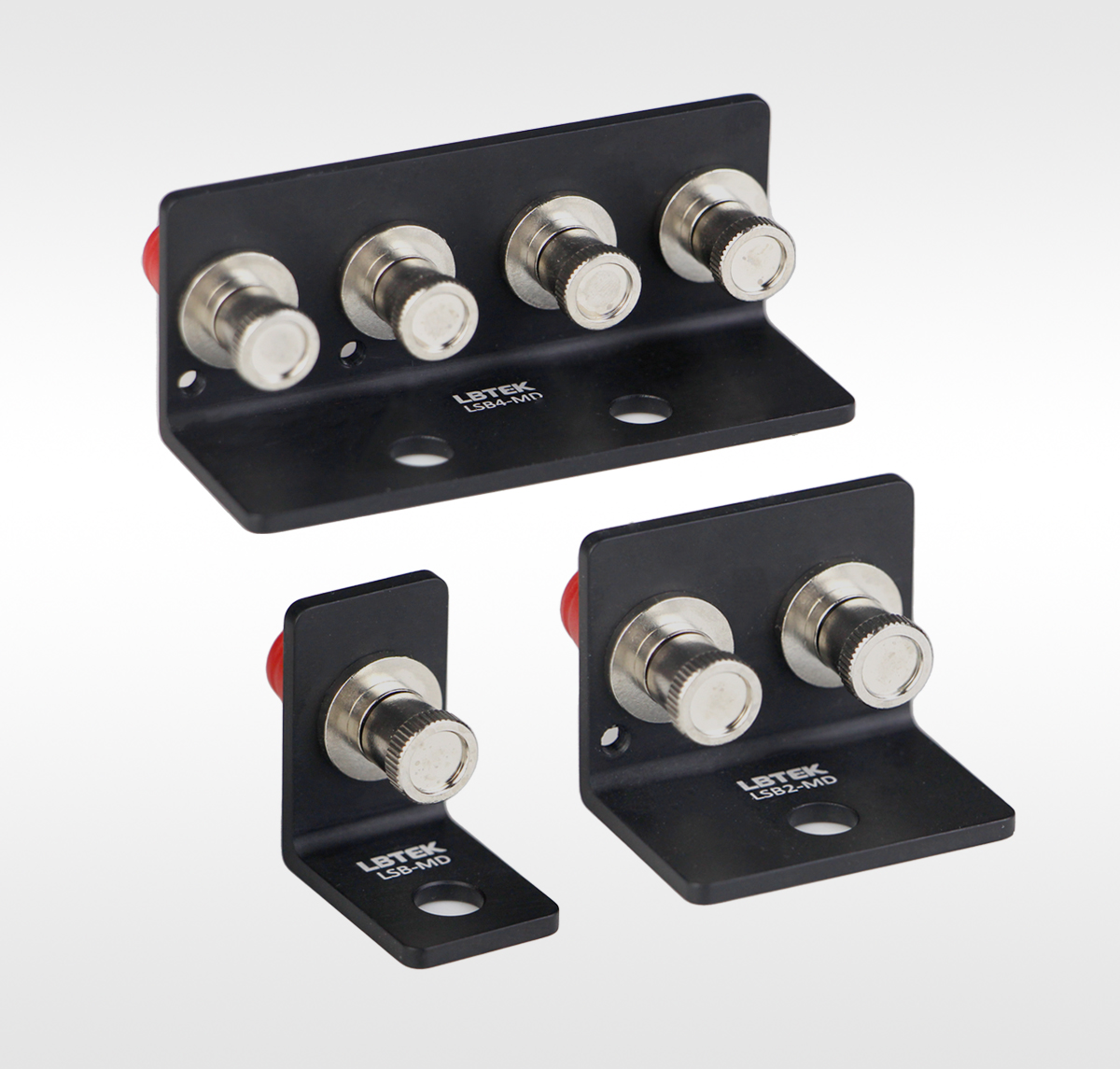

LBTEK 光纤L形支架,附带OFA-SMA905-F-FC-F-AD-M-R光纤转接头,FC/PC-SMA匹配套管,底面带Ø6.6 mm通孔,可用M6内六角圆柱头螺钉将支架安装在光学平台或面包板上。提供单孔、双孔和四孔三种规格,可以根据实际需求整理带多个输入端或输出端的光纤互连工具,减少杂乱和混淆。购买附送M6×16圆柱头螺钉、M6平垫。

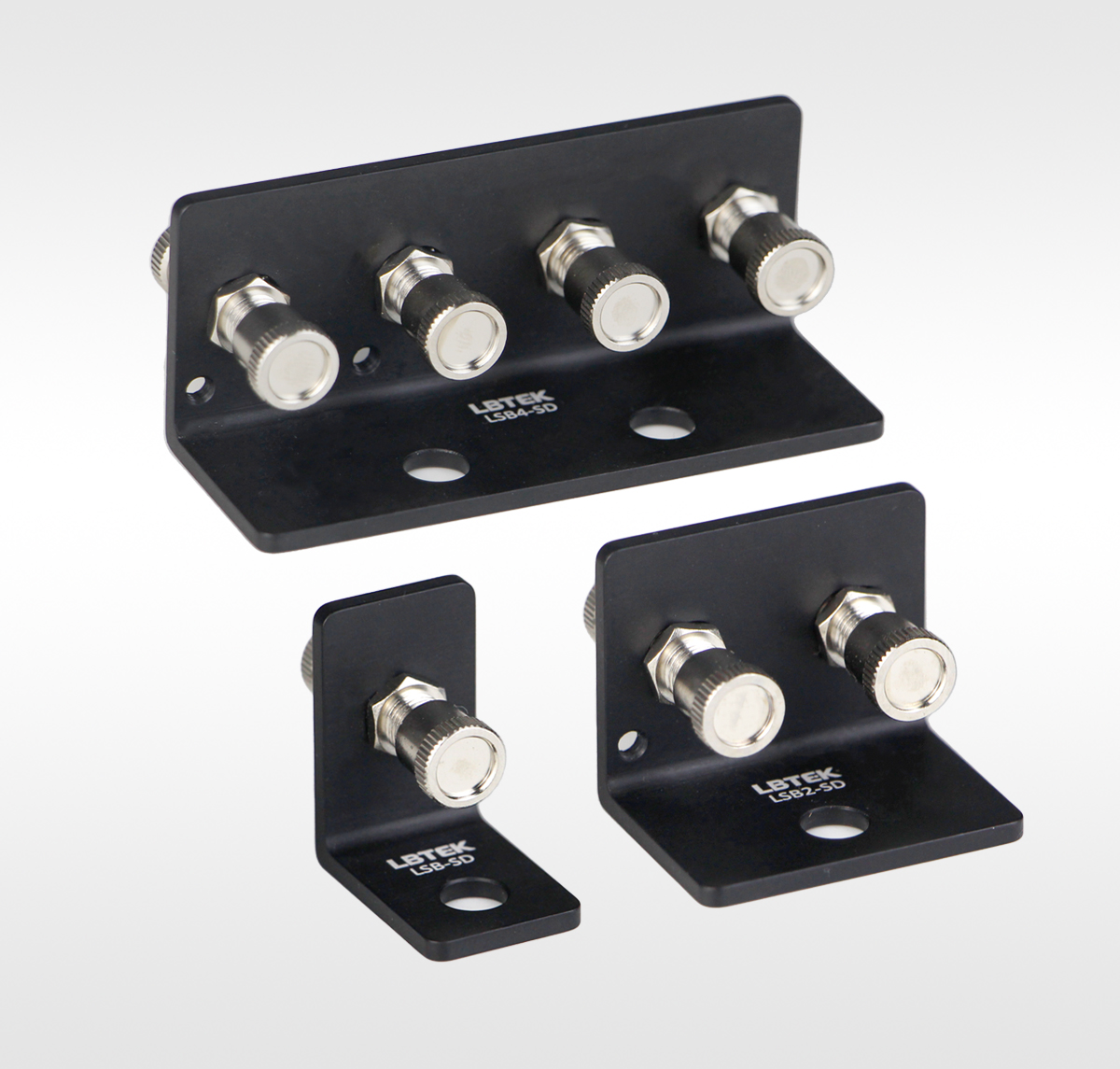

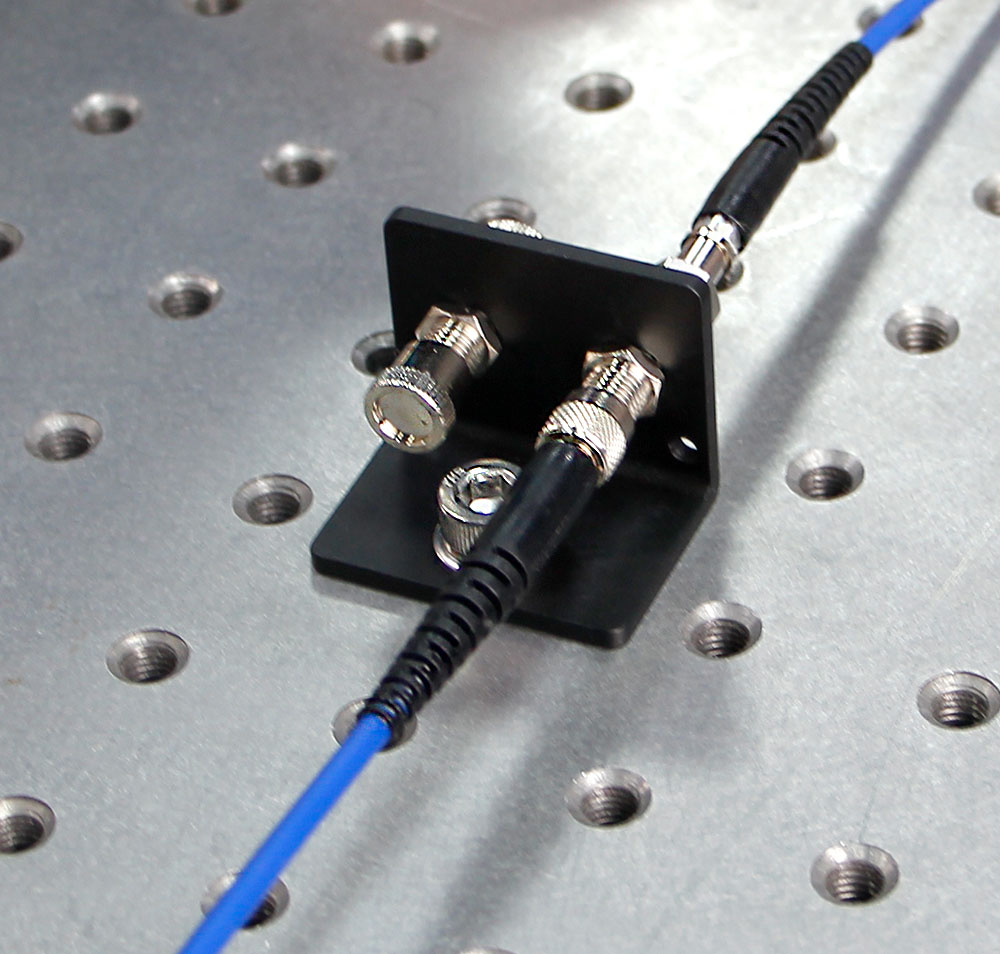

LBTEK 光纤L形支架,附带OFA-SMA905-AD-W光纤转接头,SMA-SMA匹配套管,底面带Ø6.6 mm通孔,可用M6内六角圆柱头螺钉将支架安装在光学平台或面包板上。提供单孔、双孔和四孔三种规格,可以根据实际需求整理带多个输入端或输出端的光纤互连工具,减少杂乱和混淆。购买附送M6×16圆柱头螺钉、M6平垫。
LBTEK 光纤L形支架,附带OFA-FC-AD-SD-NA光纤转接头,FC/PC-FC/PC匹配套管,窄键(2.0 mm),底面带Ø6.6 mm通孔,可用M6内六角圆柱头螺钉将支架安装在光学平台或面包板上。提供单孔、双孔和四孔三种规格,可以根据实际需求整理带多个输入端或输出端的光纤互连工具,减少杂乱和混淆。购买附送M6×16圆柱头螺钉、M6平垫。
