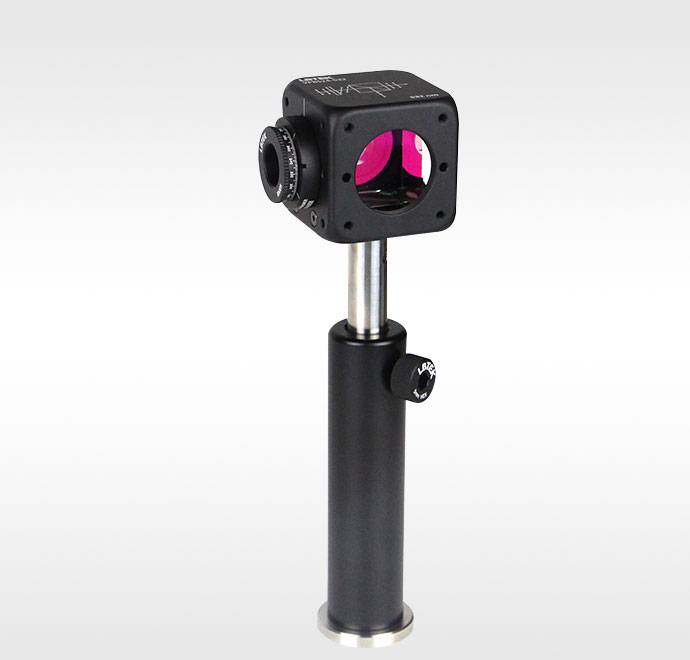

LBTEK 可调偏振分束器由安装在RM05旋转安装座中的半波片和安装在30 mm同轴分束立方安装座的偏振分束立方组成。半波片与偏振分束立方配合使用可以实现线偏振入射光透射强度的连续变化，也可以单独使用，实现特定分束要求。LBTEK提供单点和宽带两种类型的共13种设计波长可选，并提供高功率激光线版本。LBTEK提供多种定制服务，包括设计波长，尺寸等特殊定制服务，如有需求，请联系LBTEK 技术支持。
|
通光孔径
10.0 mm |
透射光偏转
0〫± 5 arcmin |

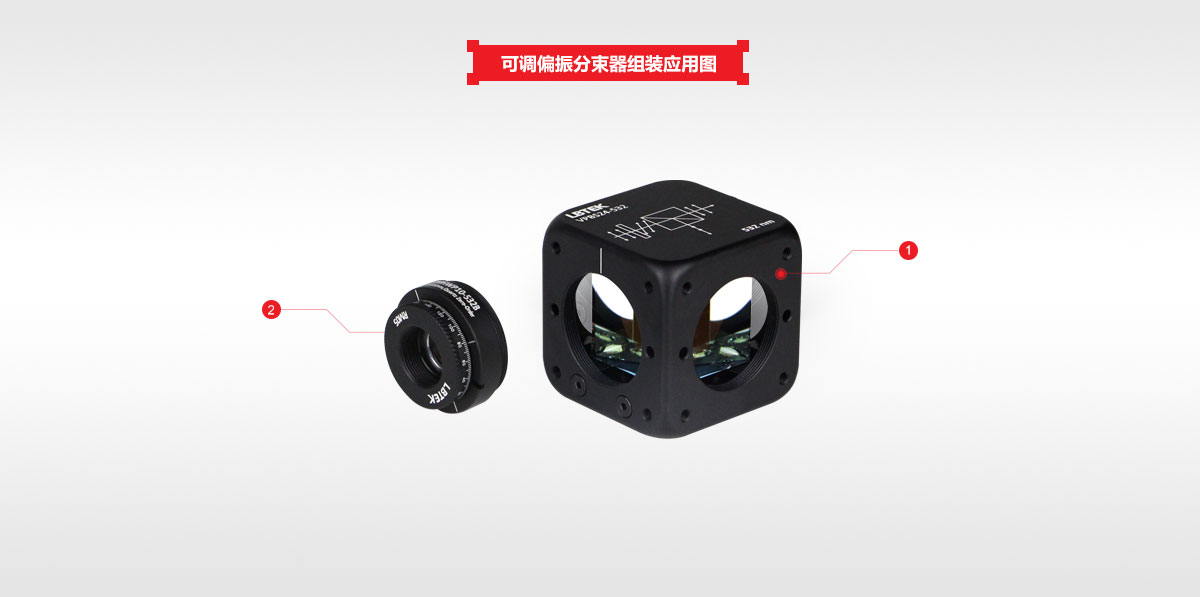

| LBTEK 可调偏振分束器组件分解示意图 |
① 组件1：30mm同轴偏振分束立方×1 |
② 组件2：360°旋转空气隙零级半波片×1 |

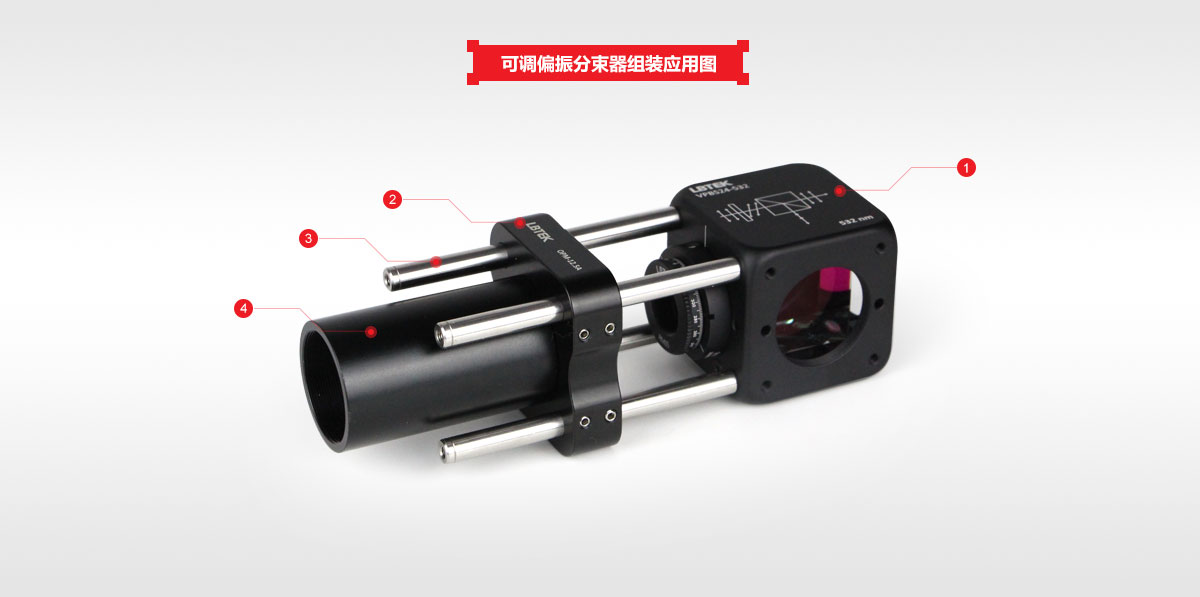

| LBTEK 可调偏振分束器与透镜套筒组装应用图 |
① 可调偏振分束器VPBS24-532×1 |
② 紧凑型30 mm同轴安装板OPM-12.5AS×1 |
| ③ Ø6 mm接杆MOP-75-P4×1 |
④ 透镜套筒SM1-25A×1 |

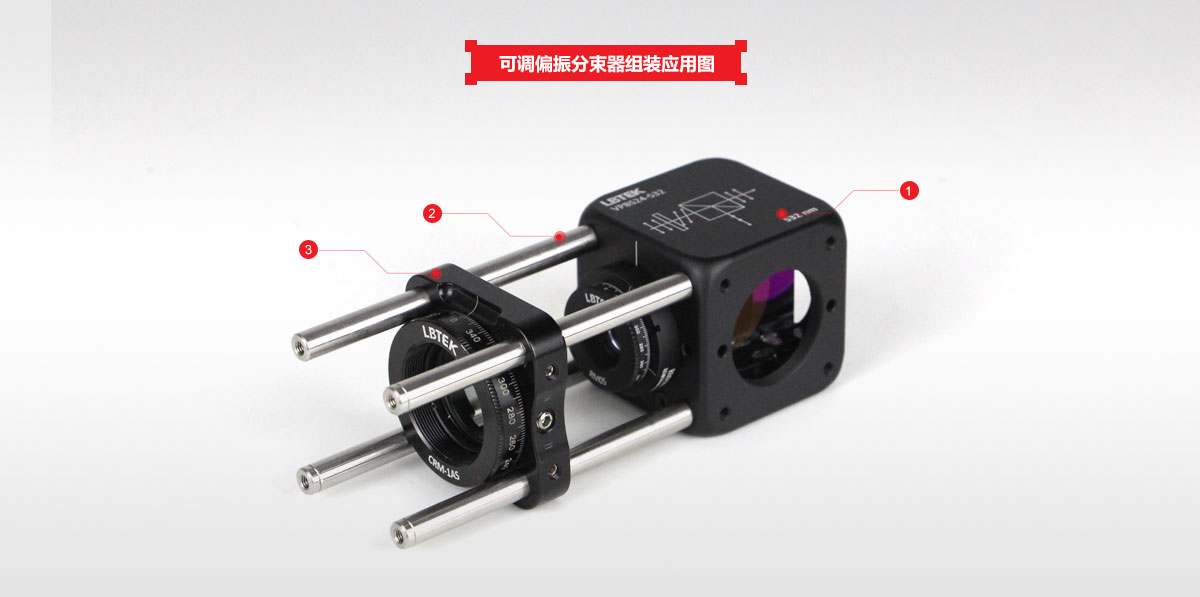

| LBTEK 可调偏振分束器与旋转调整架组装应用图 |
① 可调偏振分束器VPBS24-532×1 |
② Ø6 mm接杆MOP-75-P4×1 |
| ③ 紧凑型旋转调整架CRM-1AS×1 |
可调偏振分束器
一、定义
激光线可调偏振分束器由空气隙零级半波片和激光线偏振分束立方组成，高功率激光线可调偏振分束器由空气隙零级半波片和高功率激光线偏振分束立方组成，宽带可调偏振分束器由消色差半波片和宽带偏振分束立方组成，当线偏振光入射时，旋转半波片可以改变入射光的偏振态，经偏振分束立方后透射P光，反射S光，从而实现连续调节分光比。
二、特点
1. 连续改变线偏振光束的透射强度；
2. 常用于全息及干涉测量；
3. 高功率版本损伤阈值高。
三、说明
1. 半波片相位延迟量的产生机理：
可调偏振分束器使用的是空气隙零级半波片（空气隙消色差零级半波片），半波片由两片多级波片中间夹垫片组合而成，多级波片材质为两片石英（单波长）或一片石英+一片氟化镁（消色差），两片波片的快轴互相垂直，如图1所示。
线偏振入射光经过第一片多级波片，分解成o光和e光，产生相位差δ1；经过第二片多级波片，o光变成e光，e光变成o光，产生相位差δ2；总的相位延迟量为Δδ：
其中dA和dB分别为第一、第二片多级波片的厚度，当dA-dB满足：
总相位延迟量Δδ=π，即为零级二分之一波片。

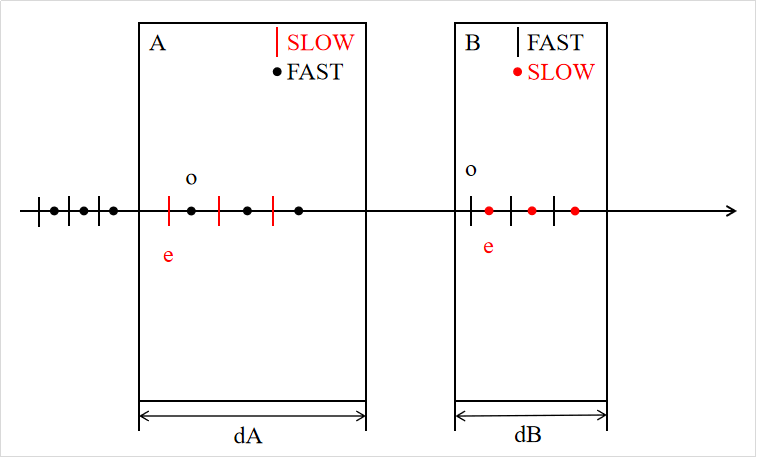

图1 空气隙零级半波片延迟量产生示意图
2. 偏振分束立方的工作原理：
LBTEK偏振分束立方，在带由圆点标记棱镜斜面处镀有介质分光膜，以实现P光透射与S光反射。偏振分束立方使用时，不会产生光束偏移，反射光与透射光的光程相等，也可用于缩短系统的光路。相比平板偏振分束镜能明显减小鬼影。
偏振分束立方实现偏振分光的功能基于布儒斯特定律。当自然光以布儒斯特角入射时，反射光全部为线偏振光。此时P光全部透射，而S光部分反射部分透射。由于分束立方材料折射率的原因，通常只有膜层满足布儒斯特角的要求。这时棱镜与膜层间会产生P分量的反射光。为了提高S光反射率与消除P光分量，采用干涉相长与相消的方法。使不同反射面反射的S光相位相同，不同反射面反射的P光相位相差π的奇数倍即可。
图2 偏振分束立方光路示意图
3. 可调偏振分束器工作原理

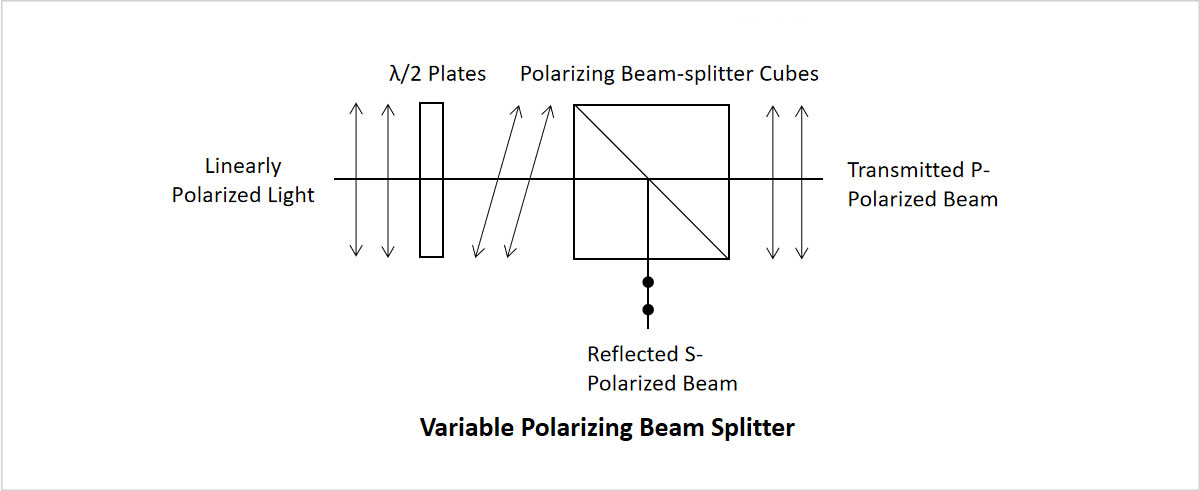

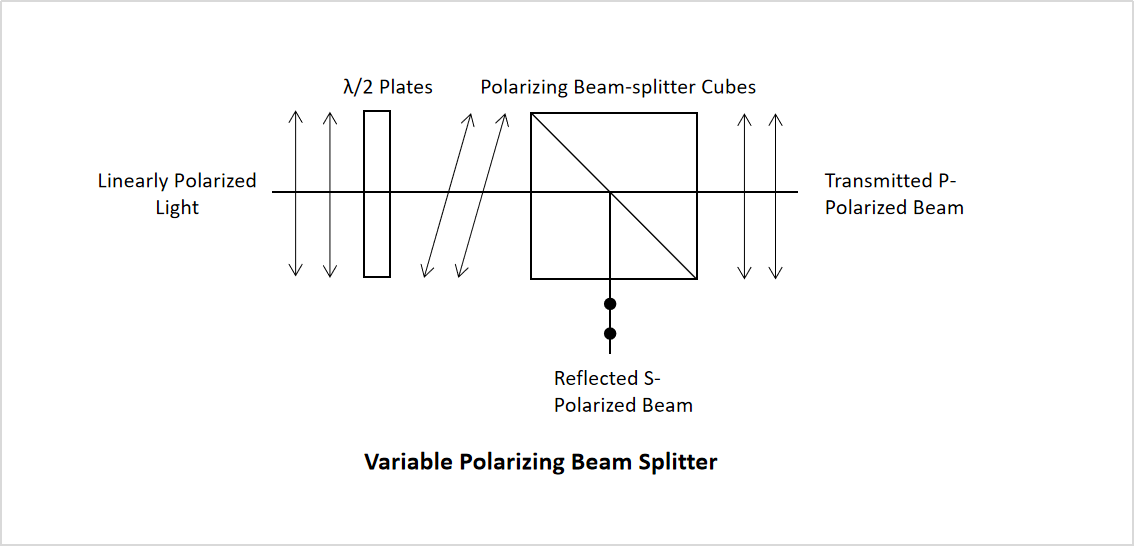

图3 可调偏振分束器光路示意图
LBTEK的可调偏振分束器可以实现线偏振光束透射强度的连续改变，线偏光先经过RM05旋转安装中的半波片，再通过偏振分束立方，透射P光，反射S光。连续旋转半波片，会改变线偏光的偏振方向，即P光和S光的分量大小，从而实现连续调节分光比。

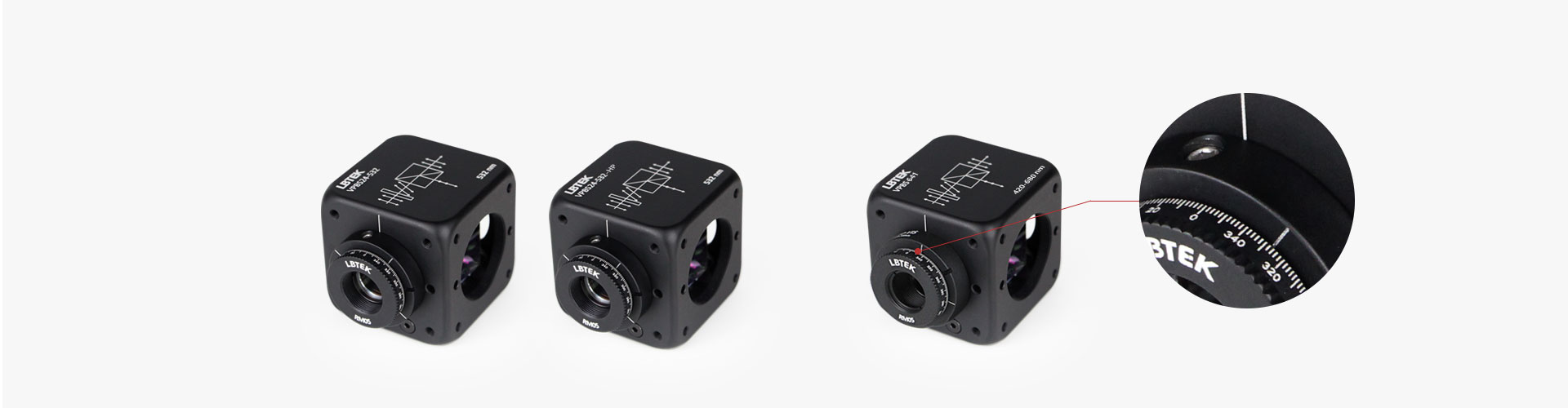

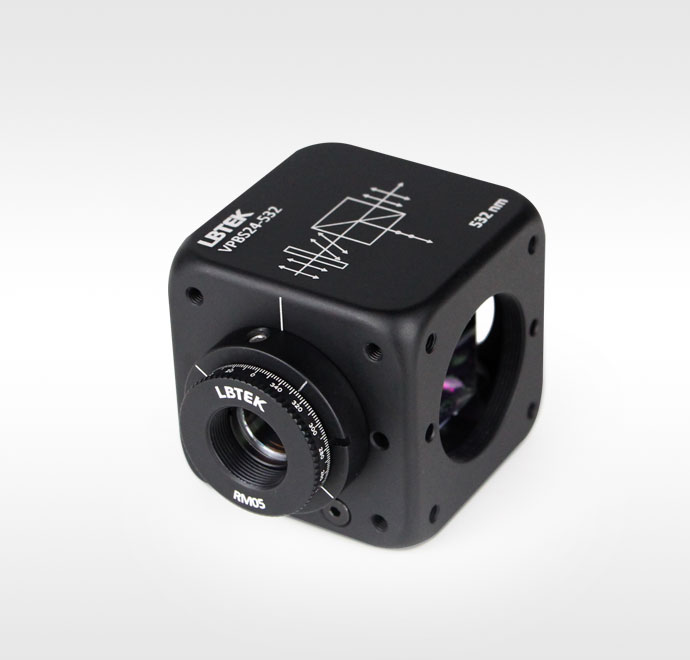

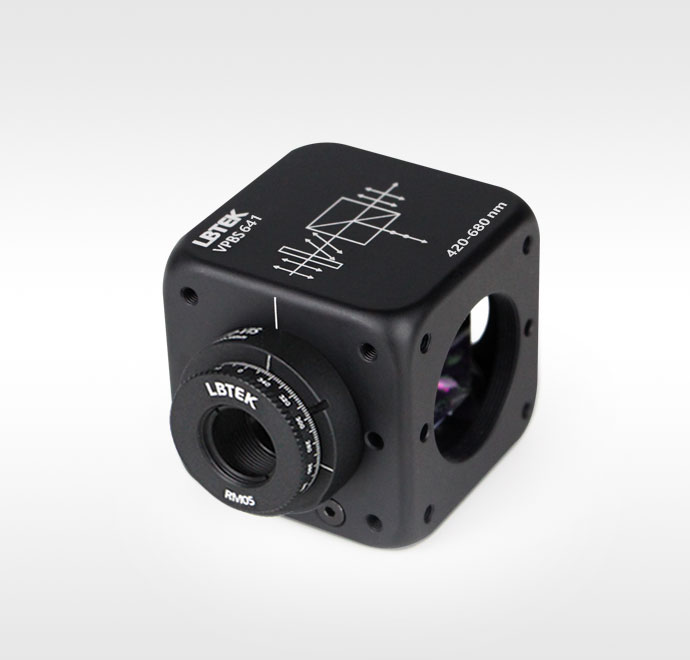

LBTEK 将安装在RM05旋转安装座中的石英空气隙二分之一波片与安装在30 mm同轴分束立方安装座中的激光线偏振分束立方组装成激光线可调偏振分束器。顶部刻线方向标识光路走向，波片快轴对准旋转座上的0°刻线，预设了初始位置并锁紧，此时波片不改变入射光的偏振方向，使用赠送的扳手即可松开并旋转半波片，以实现线偏振光透射强度的连续调节。
LBTEK 将安装在RM05旋转安装座中的石英空气隙二分之一波片与安装在30 mm同轴分束立方安装座中的高功率激光线偏振分束立方组装成高功率激光线可调偏振分束器。顶部刻线方向标识光路走向，波片快轴对准旋转座上的0°刻线，预设了初始位置并锁紧，此时波片不改变入射光的偏振方向，使用赠送的扳手即可松开并旋转半波片，以实现线偏振光透射强度的连续调节。
LBTEK将消色差二分之一波片安装在RM05旋转安装座中与安装在30 mm同轴分束立方安装座中的宽带线偏振分束立方组装成宽带可调偏振分束器。顶部刻线方向标识光路走向，波片快轴对准旋转座上的0°刻线，预设了初始位置并锁紧，此时波片不改变入射光的偏振方向，使用赠送的扳手即可松开并旋转半波片，以实现线偏振光透射强度的连续调节。
