参数规格
曲线
反馈
产品说明
- 光学元件材质：紫外熔融石英
- 高反射铬膜
- 常用于成像系统目镜
LBTEK 分划板是在紫外熔融石英上镀高反射铬膜制作而成，由于分划板常用于成像系统的目镜中，可以在待成像物体上叠加图样，使用透射条件较多，因此采用紫外熔融石英。与钠钙玻璃制成的测试靶有所不同，紫外熔融石英从红外到紫外波段都有极佳的透射率，使其更适用于目镜作为位置参考。此外，LBTEK提供分划板的定制服务，如有其它需求，请联系LBTEK技术支持。
产品属性
直径25.4 mm
厚度1.5 mm
表面光洁度（划痕/麻点）40/20
线宽公差±0.5 μm
膜层厚度0.12 μm
膜层光密度≥3@633 nm
分划板
- 光学元件直径：25.4 mm
- 厚度1.5 mm
- 镀膜：高反射铬膜

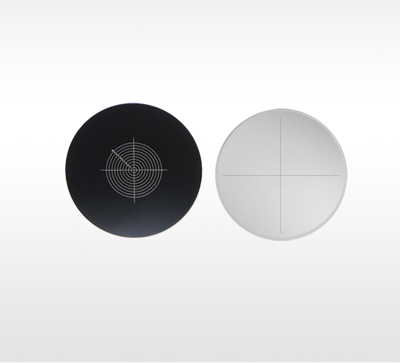

LBTEK RCR1A正负板采用十字交叉法延申至分划板边缘，线宽为25 µm，RCR1B正负板包含以一个十字交叉和10个有数字标记的同心圆环，线宽为10 µm，每个圆环直径相差1 mm。LBTEK分划板采用1.5 mm厚的紫外熔融石英基底，在200-1200 nm的光谱范围内透射率大于90%。并在一面镀高反射铬膜，镀膜区域在可见光内反射率达到40%。

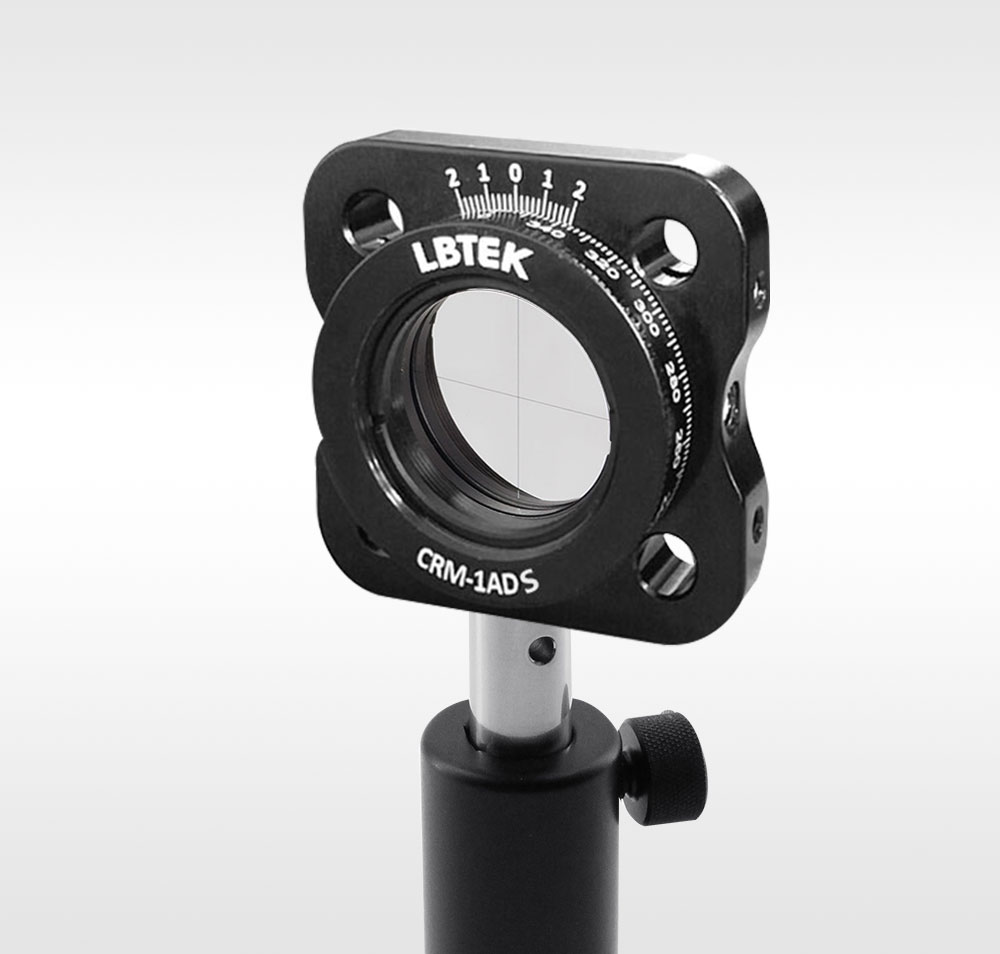

分划板用于安装件中显示
产品型号 | 图样 | 线宽 | 镀膜 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| RCR1B-P | 十字同心圆 | 10 μm | 铬（测试图案镀膜） | ¥488.00 | 当天 | 加入购物车 | ||
| RCR1A-P | 十字 | 25 μm | 铬（测试图案镀膜） | ¥488.00 | 当天 | 加入购物车 | ||
| RCR1B-N | 十字同心圆 | 10 μm | 铬（测试图案透光，其余部分镀膜） | ¥488.00 | 当天 | 加入购物车 | ||
| RCR1A-N | 十字 | 25 μm | 铬（测试图案透光，其余部分镀膜） | ¥488.00 | 当天 | 加入购物车 |
