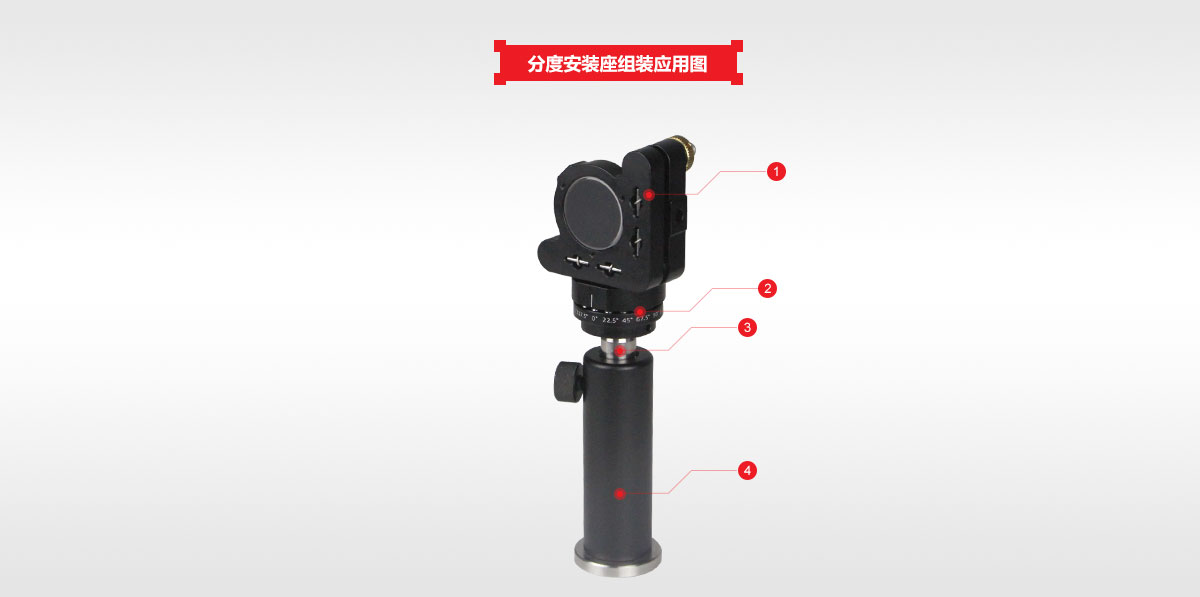

组装
反馈
产品说明
- 底座带有16档位置分度，22.5°增量
- 滚珠和V型槽设计使重复性优于10 μrad
- 零件表面阳极氧化发黑处理

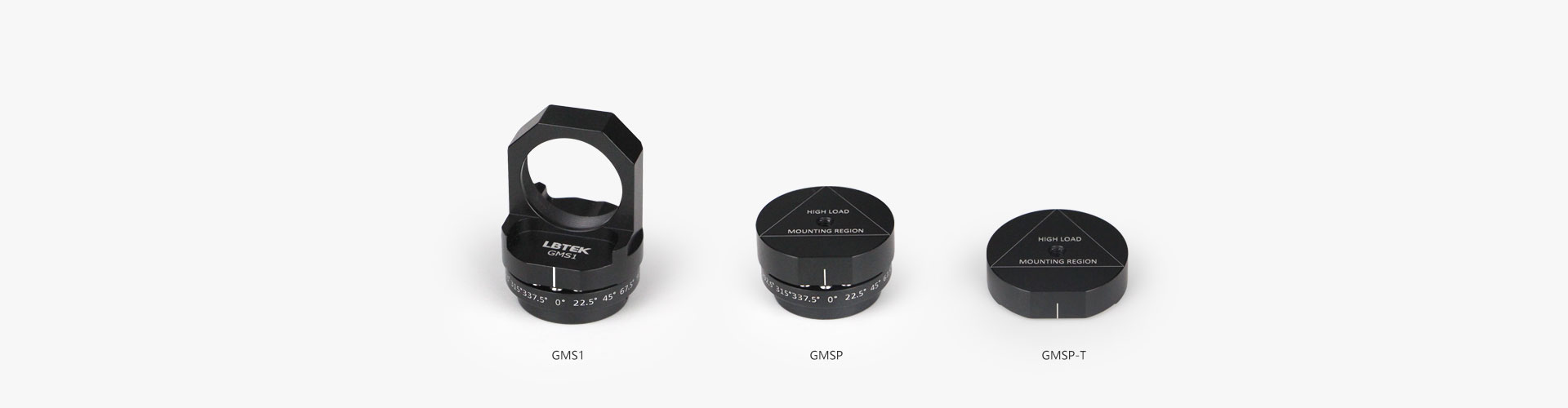

LBTEK 分度安装座可以将共享激光光束重新指向多个装置或者将光信号在多个测试仪器上转换。GMS1分度安装座可安装厚度小于6 mm的Ø25.4 mm光学元件，GMSP底座顶部有一个M4螺纹孔，适用于多种用途的安装。两种安装座底部都有3个M4螺纹孔，适用多种安装选项，并可以简单的安装在16个档位的任一位置。底座一侧的通孔可用2 mm的球形起子将底座连接在接杆上。GMS1和GMSP的底座可以兼容。
产品属性
材质6061-T6 铝合金
表面处理黑色阳极氧化
安装孔规格/数量M4/3 个
分度特征16 档

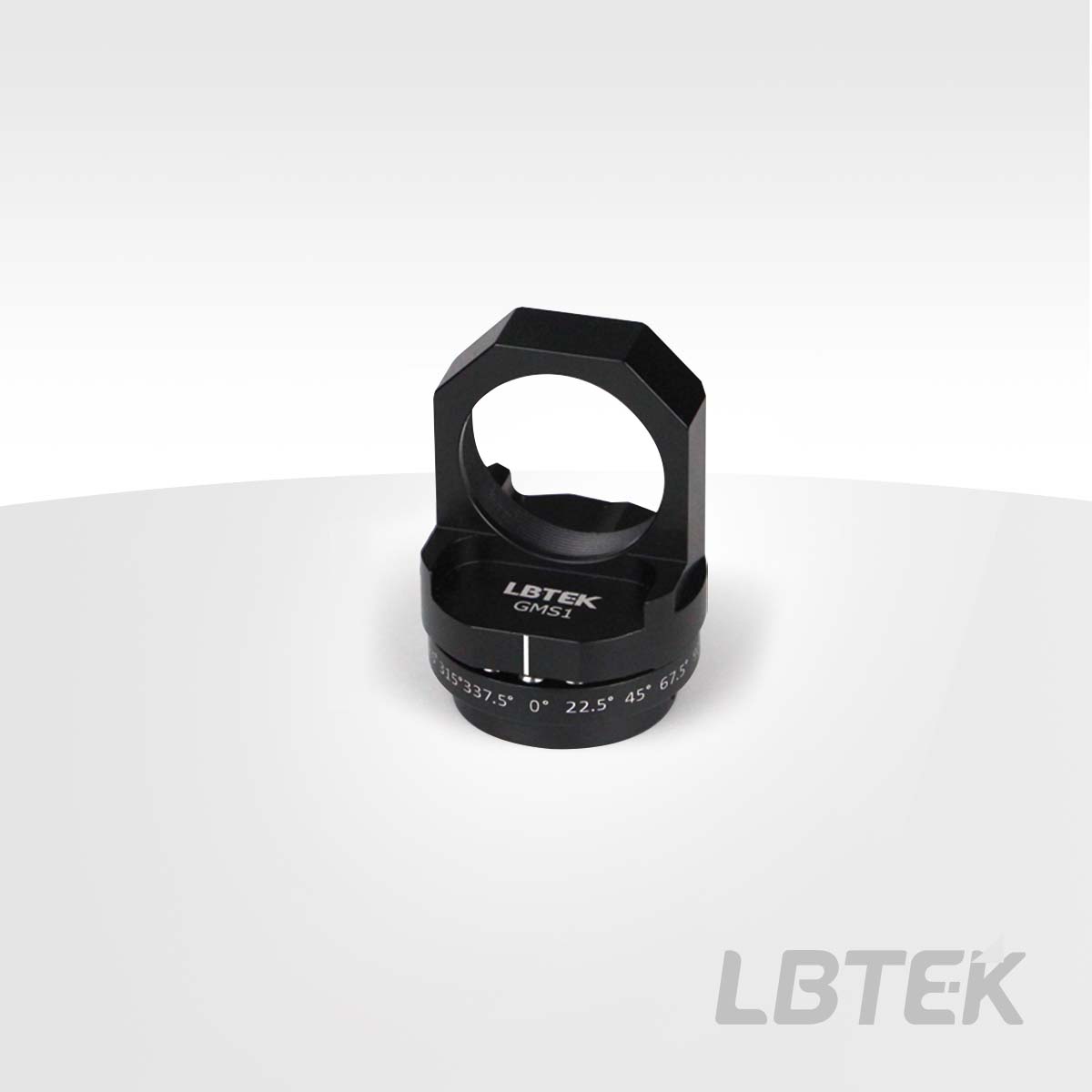

分度安装座，安装Ø25.4 mm光学元件
- 16档位置分度，22.5°增量
- 三个M4螺纹安装孔
- 安装Ø25.4 mm光学元件
- 操作便捷，可重复性好
LBTEK 分度安装座用卡环固定最大厚度为6 mm的Ø25.4 mm光学元件，有16档位置分度，每一档递增22.5°。此安装座适用于将激光器重新引导到光学平台上的多个目标。产品由顶板与底板两部分组成，钕铁磁体将顶板和底板结合，底板上标有角度位置的刻度，以便快速对准，且具有高精度和可重复性，当调节至档位时，有明显手感。底板中的三个M4螺纹安装孔可将安装座固定到接杆上，位于底板上90°刻度正下方有一个小通孔，可用2 mm球头起子调节以便于在将安装座附接到接杆时提供足够扭矩。

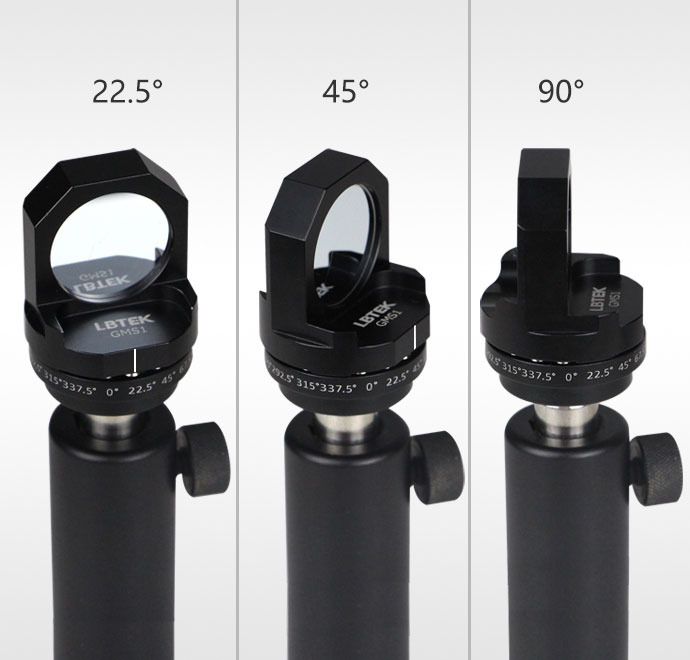

分度安装座可在不同档位固定光学元件
产品型号 | 分度档位 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| GMS1 | 16档 | ¥811.00 | 当天 | 加入购物车 |

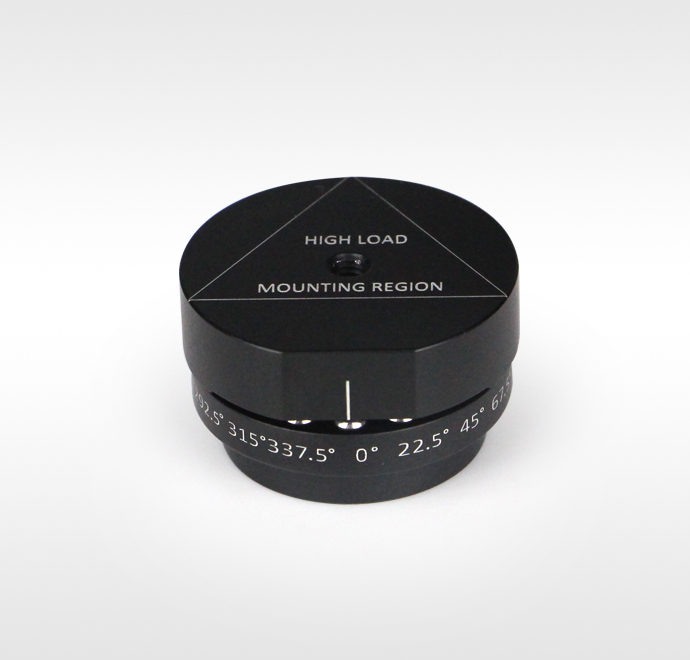

分度安装座，安装光学组件
- 16档位置分度，22.5°增量
- 操作便捷，可重复更换光学组件
- 顶板带一个M4螺孔，用于组件安装
- 底板有三个M4螺纹安装孔可拓展光学接杆
LBTEK 安装光学组件的分度安装座有16档位置分度，每一档递增22.5°。此安装座是将激光器重新引导到光学平台上的多个目标以及精确切换共享激光系统的理想选择。由顶板与底板两部分组成，钕铁磁体使顶板和底板结合，顶板带M4螺纹孔，可安装光学组件，底板上标有角度位置的刻度，以便快速对准，且具有高精度和可重复性，当调节至档位时，有明显手感。底板中的三个M4螺纹安装孔可将安装座固定到接杆上，位于底板上90°刻度正下方有一个小通孔，可用2 mm球头起子调节以便于在将安装座附接到接杆时提供足够扭矩。

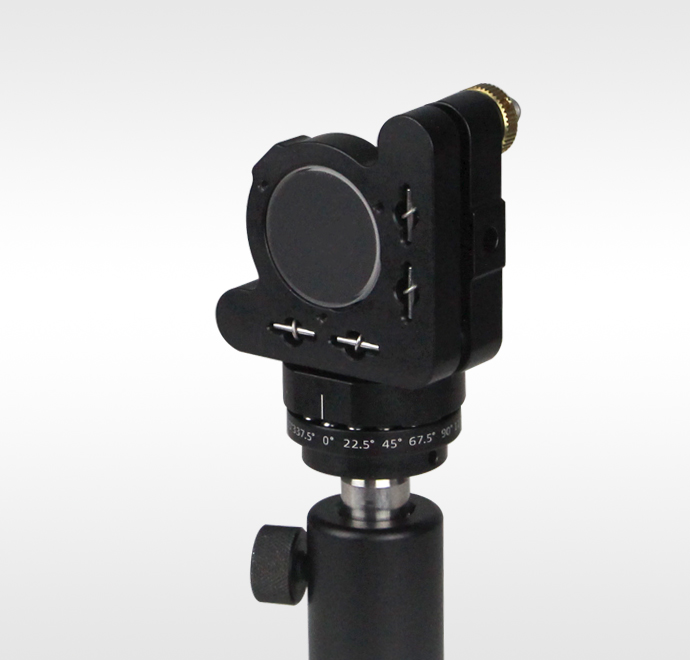

GMSP上固定光学镜架AMM3-30B
产品型号 | 类型 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| GMSP-T | 顶板 | ¥304.00 | 当天 | 加入购物车 | ||
| GMSP | 安装座 | ¥715.00 | 5周 | 加入购物车 |
