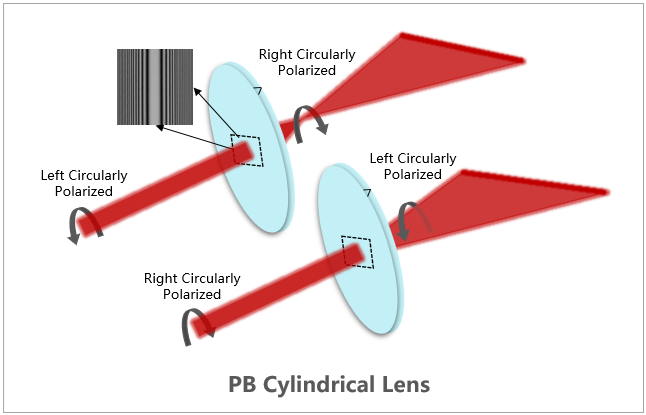

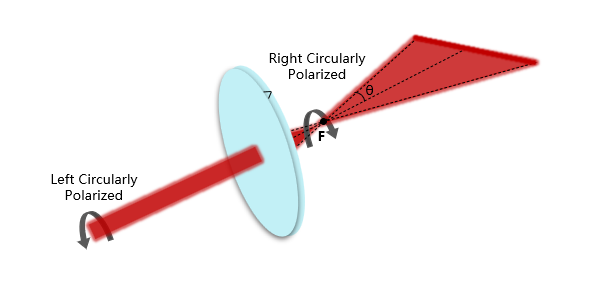

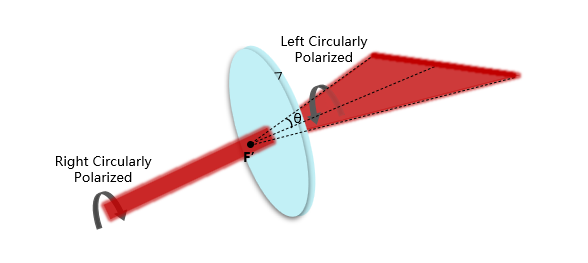

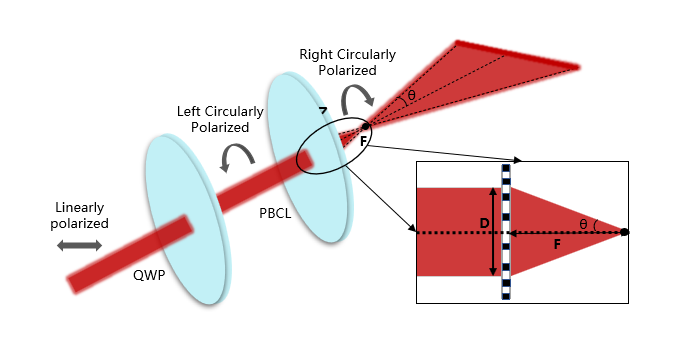

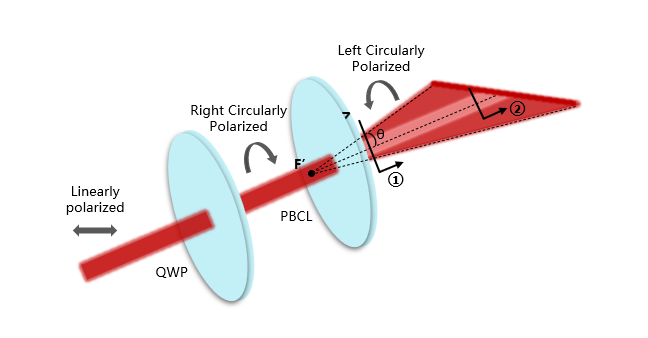

LBTEK平板柱透镜（PB Cylindrical Lens，PBCL）基于N-BK7玻璃基底和液晶聚合物（Liquid Crystal Polymers，LCP）材料制成，呈现为“前后玻璃衬底+中间LCP功能膜层”的三明治结构。在LCP层中，液晶分子的快轴取向沿x轴呈周期逐渐减小的连续型渐变分布，在整个器件平面上具有相同的 λ/2延迟量，为单波长器件。平板柱透镜具有偏振相关的光学特性，通过控制入射光的偏振态，能够调控会聚光斑和发散光斑的能量分布，因此与传统柱透镜相比，平板柱透镜既可以作为会聚透镜使用，同时又可以作为发散透镜使用。平板柱透镜为平片结构的衍射器件，其衍射角sinθ=λ/p，θ为衍射角，λ为设计波长，p为沿径向的周期，周期结构连续变化使得平板柱透镜具有无球差特性，经过有效孔径的所有光线在x轴不同周期位置处发生衍射使得同一x轴线上的光线正好能会聚到相同位置，最终聚焦光斑形成一条与x轴垂直的竖线，长度与原光斑直径一致。LBTEK 提供通光孔径Ø21.5 mm，设计波长532 nm、633 nm、1064 nm，焦距50 mm、100 mm的标准平板柱透镜。除了标准的平板柱透镜，LBTEK还支持参数规格的灵活定制，具体定制需求，请联系LBTEK技术支持。
