产品说明
- X, Y方向位移行程±2.5 mm，Z方向位移行程±1.5 mm
- X,Y轴方向调节器精度0.25 mm/转，Z轴方向调节精度0.5 mm/转
- X,Y螺纹副带M3锁定螺丝
- 兼容60 mm同轴系统
- 中心SM1内螺纹，附带一个卡环
LBTEK XYZ位移调整架，适用安装Ø25.4 mm光学元件，可实现XYZ方向上精密调节。调整架XY方向行程为2.5 mm，Z方向行程为±1.5 mm， XY方向调节精度0.25 mm/转，Z轴方向调节精度0.5 mm/转。中心SM1内螺纹，附带一个卡环固定光学元件。兼容60 mm同轴系统，Ø6 mm贯穿孔侧面带M3紧定螺丝 (兼容1.5 mm六角扳手) 用于固定同轴系统安装接杆。底部带螺纹安装孔适用于安装光学接杆。
产品属性
位移自由度X,Y,Z
材质6061-T6 铝合金
表面处理黑色阳极氧化

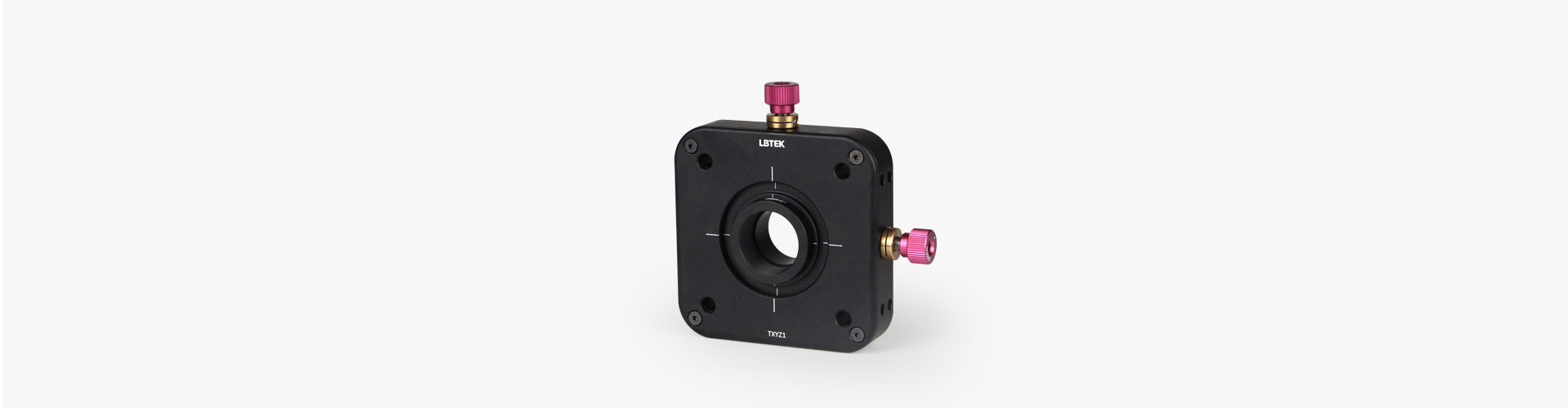

60 mm同轴系统XYZ位移调整架
- X, Y方向位移行程±2.5 mm，Z方向位移行程±1.5 mm
- X,Y轴方向调节精度0.25 mm/转，Z轴方向调节精度0.5 mm/转
- 中心SM1内螺纹，适用安装Ø25.4 mm光学元件
- 附带1个SM1R卡环，用于固定最大10 mm厚度光学元件
- 底部带M6螺纹孔适用于安装光学接杆
- 兼容60 mm同轴系统
TXYZ1适用于安装Ø25.4 mm的光学元件，可以在XYZ方向上微调光学元件的位置，X, Y方向位移行程±2.5 mm，Z方向位移行程±1.5 mm。调整架中心为SM1内螺纹，附带一个SM1R卡环用于安装光学元件，也兼容Ø25.4 mm透镜套筒，同时兼容60 mm同轴系统，四周配有紧定螺丝用于固定Ø6 mm同轴系统安装接杆。此外，TXYZ1位移调整架底部配有两个M6螺纹孔，用于安装光学接杆。注：Z方向行程外勿蛮力旋动Z方向调节环。
TXYZ1可在XYZ方向上微调光学元件位置
产品型号 | 适用光学元件尺寸 | 适用光学元件最大厚度 | XYZ方向行程 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| TXYZ1 | Ø25.4 mm | 10 mm | XY方向：±2.5 mm；Z方向：±1.5 mm | ¥2,401.00 | 当天 | 加入购物车 |
