产品说明

用途：聚焦、准直、成像
尺寸：直径1.8 mm
多种工作波长可选

LBTEK 渐变折射率透镜是利用内部折射率的改变而使光在透镜传播过程中进行方向改变的柱状光学透镜。渐变折射率透镜材料折射率沿着径向逐渐减小，从而达到聚焦、准直或成像目的。由于渐变折射率聚焦和准直均发生在端面上，可以使得透镜和光学元件中间无空气间隙，紧密贴合，减小加工难度。LBTEK 渐变折射率透镜直径1.8 mm，提供多种工作波长可选。根据其工作原理，渐变折射率透镜得以在光纤场合应用广泛。

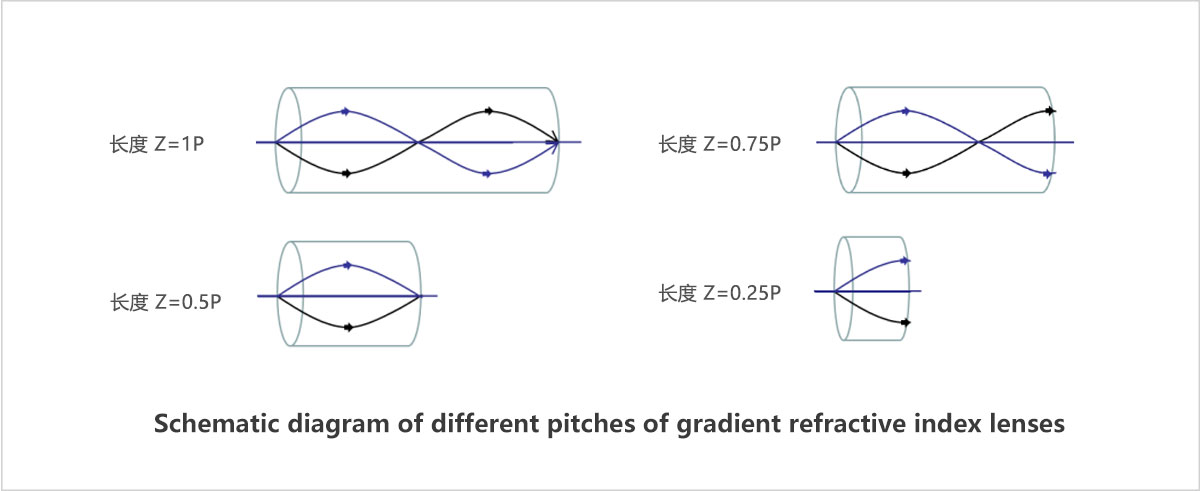

示意图

产品属性

光学元件材质渐变折射率材料

直径1.8 mm

数值孔径0.46

通光孔径85%

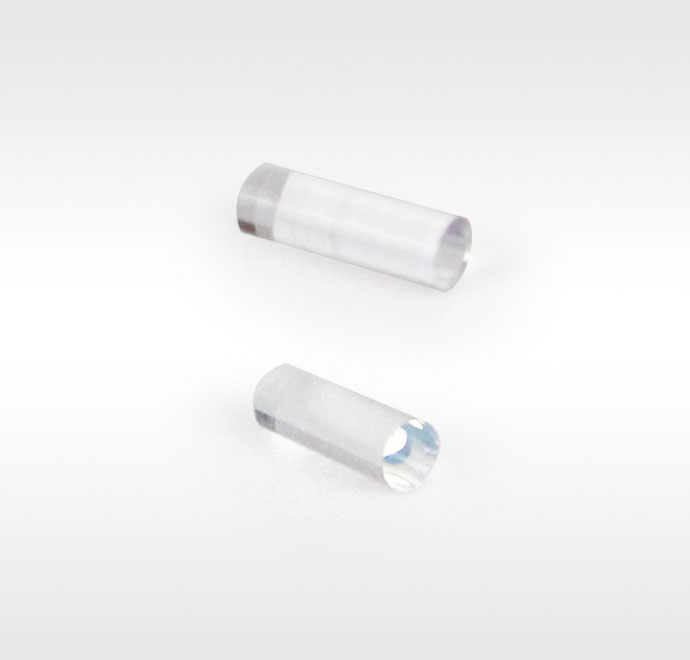

渐变折射率透镜

直径1.8 mm
多种工作波长可选
长度：0.23P/0.29P，P为节距

LBTEK 渐变折射率透镜设计需要与尾纤插芯一起使用，将对应尾纤和透镜插入插芯管套后，调节好距离后使用光学固化胶进行粘合。LBTEK 渐变折射率透镜提供0.23节距和0.29节距的两种长度可选，不同节距在使用过程中用途不同（1节距是指工作波长走过一个周期的长度，具体请查看技术说明标签），0.23节距可用于光纤准直，0.29节距可用于光纤耦合。其中0.23节距一端面采用8°斜边设计，在对光纤准直时以增加更大的回波损耗，0.29节距两端面都为0°，保证光纤耦合时更好对准。

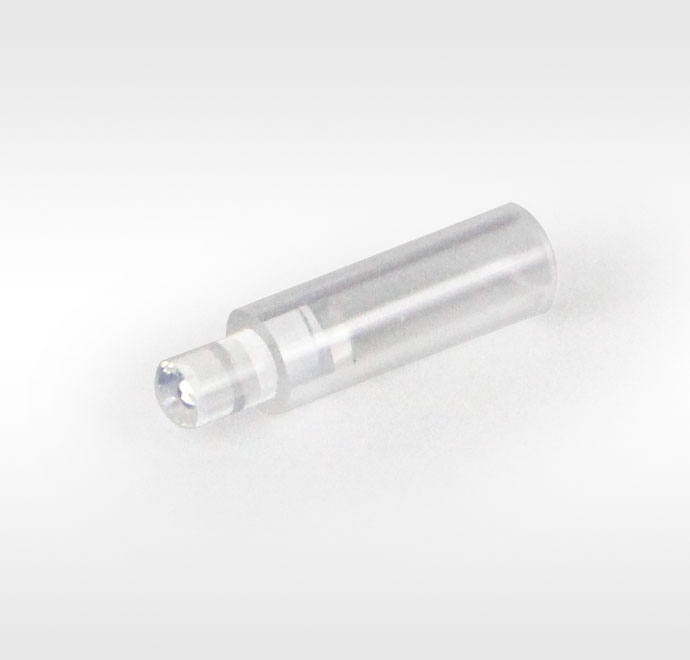

透镜安装在插芯管套中

产品型号	直径	工作波长	工作距离	入射角度	单价	发货日期
GRL29-0D-1060AR	1.8 mm	1060 nm	0.29 节距	0°	¥339.00	当天	加入购物车
GRL29-0D-830AR	1.8 mm	830 nm	0.29 节距	0°	¥339.00	当天	加入购物车
GRL23-8D-1060AR	1.8 mm	1060 nm	0.23 节距	8°	¥373.00	当天	加入购物车
GRL23-8D-830AR	1.8 mm	830 nm	0.23 节距	8°	¥373.00	当天	加入购物车
GRL29-0D-1560AR	1.8 mm	1560 nm	0.29 节距	0°	¥266.00	当天	加入购物车
GRL29-0D-1300AR	1.8 mm	1300 nm	0.29 节距	0°	¥266.00	当天	加入购物车
GRL29-0D-1060N	1.8 mm	1060 nm	0.29 节距	0°	¥287.00	当天	加入购物车
GRL29-0D-830N	1.8 mm	830 nm	0.29 节距	0°	¥287.00	当天	加入购物车
GRL29-0D-630N	1.8 mm	630 nm	0.29 节距	0°	¥287.00	当天	加入购物车
GRL23-8D-1560AR	1.8 mm	1560 nm	0.23 节距	8°	¥279.00	当天	加入购物车
GRL23-8D-1300AR	1.8 mm	1300 nm	0.23 节距	8°	¥279.00	当天	加入购物车
GRL23-8D-1060N	1.8 mm	1060 nm	0.23 节距	8°	¥321.00	当天	加入购物车
GRL23-8D-830N	1.8 mm	830 nm	0.23 节距	8°	¥321.00	当天	加入购物车

GRL透镜插芯套管

直径：1.81 mm
材料：高硼硅玻璃
长度：8.0 mm

LBTEK 提供GRL透镜插芯管套，采用高硼硅玻璃制作，其耐火性能好，物理强度高，与普遍玻璃相比，无毒副作用，其机械性能，热稳定性能，抗水、抗碱、抗酸等性能都大大提高。内径为1.81 mm，适用于GRL系列透镜与尾纤配套使用。

透镜安装在插芯管套中

	产品型号	长度	内径尺寸	外径尺寸	单价	对比	发货日期
	BGC-2800-1810	8.0 mm	1.81 mm	2.80 mm	¥51.00		当天	加入购物车
