产品说明

直线滚珠位移台，哥特式导轨与钢珠的4点接触滚动结构，可用于高负载和高定位精度
台面、底座、测微头支架、测微头顶紧机构均采用440C不锈钢材质
分为末端直驱、左侧驱动和右侧驱动三种驱动类型
单轴、双轴、三轴可选
出厂时所有标称指标全检，有效保证产品使用性能

LBTEK 13 mm不锈钢手动线性位移台具有单轴、双轴、三轴可选，位移台采用哥特式导轨，导轨·台面/底座一体化的薄式结构，单个位移台整体厚度仅16 mm。台面尺寸为40 mm×40 mm，带孔间距为32 mm的M3螺纹孔及孔间距为20 mm的M2螺纹孔。测微头分末端直驱、左侧驱动和右侧驱动三种驱动类型，测微头最小刻度为10 μm。出厂所有标称指标全检，可保证移动平行度10 μm，静态平行度20 μm以内的关键性能参数。底座配有四个M3螺丝沉头安装孔，通过附送的四个M3×6的圆柱头内六角螺丝，可以直接固定在25 mm不锈钢位移台上或者孔间距32 mm其它机械件上。

产品属性

材质440C不锈钢

台面尺寸40 mm×40 mm

行程13 mm

测微头最小刻度10 μm

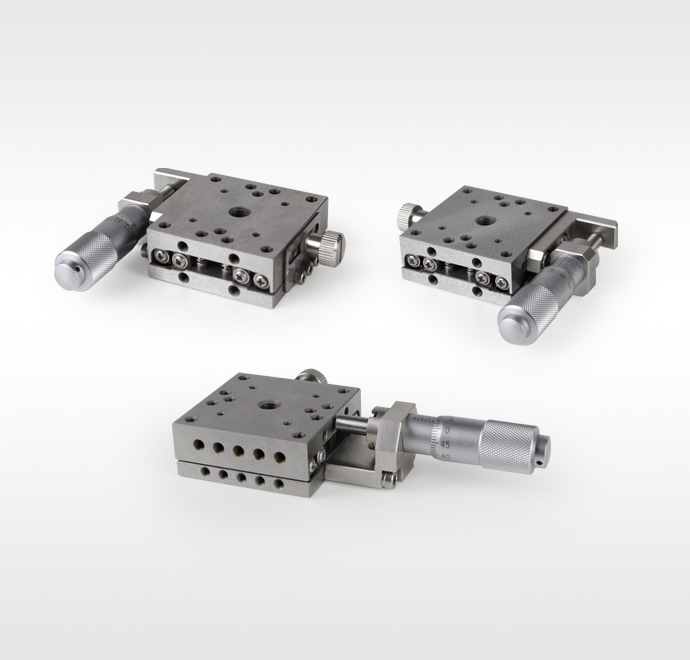

单轴不锈钢位移台

单轴驱动，带标准测微头
台面尺寸：40 mm×40 mm
行程：13 mm
测微头最小刻度：10 μm

LBTEK 单轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用单轴驱动，带一个测微头驱动器，位移行程为13 mm，测微头最小刻度为10 μm。位移台台面尺寸为40 mm×40 mm，台面带有6个M3螺纹孔，其中4个孔间距32 mm，2个孔间距25 mm；4个M2螺纹孔，孔间距20 mm；中心1个M6螺纹孔，具体分布规则详见网站图纸。

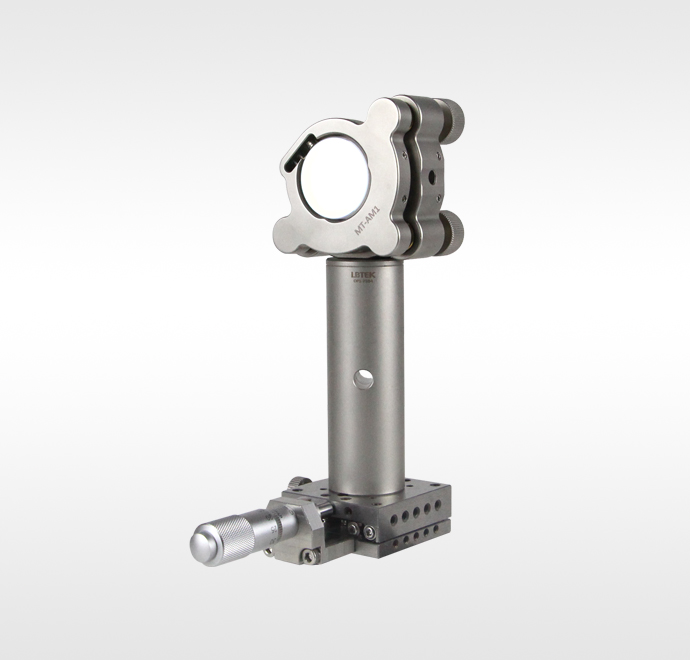

光学调整架安装于13 mm行程单轴不锈钢手动位移台上

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
LSS40-13R1	40 mm×40 mm	13 mm	右侧驱动	单轴	¥2,180.00	当天	加入购物车
LSS40-13L1	40 mm×40 mm	13 mm	左侧驱动	单轴	¥2,180.00	当天	加入购物车
LSS40-13C1	40 mm×40 mm	13 mm	末端直驱	单轴	¥2,180.00	当天	加入购物车

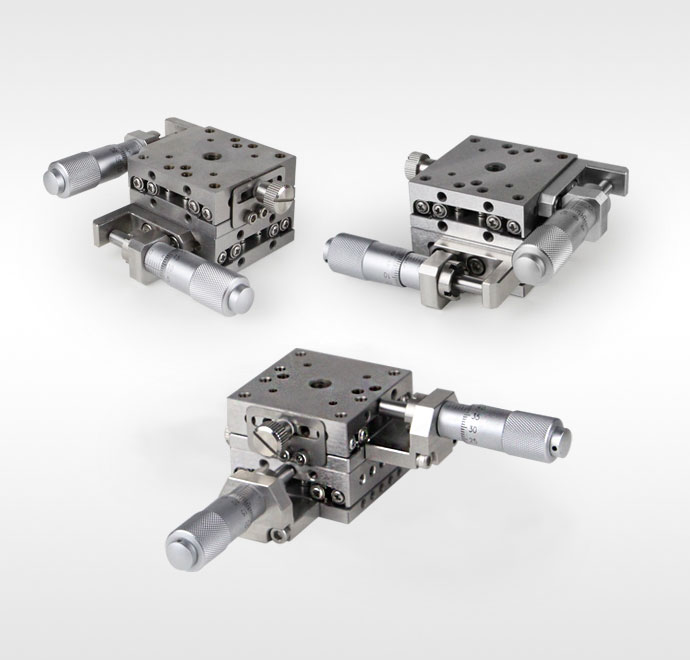

双轴不锈钢位移台

双轴驱动，带标准测微头
台面尺寸：40 mm×40 mm
行程：13 mm
测微头最小刻度：10 μm

LBTEK 双轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用双轴驱动，带两个测微头驱动器，位移行程为13 mm，测微头最小刻度为10 μm。位移台台面尺寸为40 mm×40 mm，台面带有6个M3螺纹孔，其中4个孔间距32 mm，2个孔间距25 mm；4个M2螺纹孔，孔间距20 mm；中心1个M6螺纹孔，具体分布规则详见网站图纸。

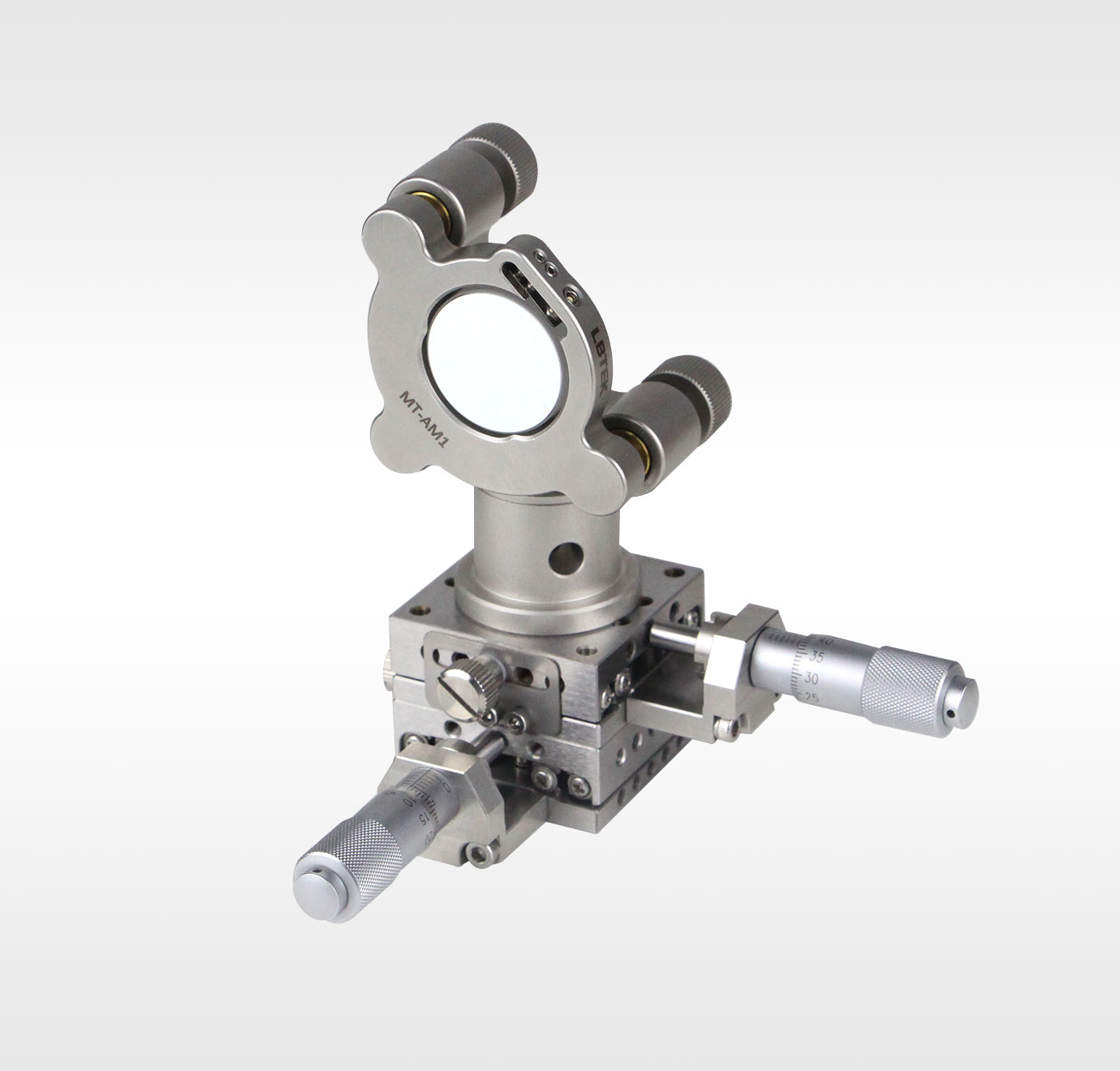

光学调整架安装于13 mm行程双轴不锈钢手动位移台上

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
LSS40-13R2	40 mm×40 mm	13 mm	右侧驱动	双轴	¥4,356.00	当天	加入购物车
LSS40-13L2	40 mm×40 mm	13 mm	左侧驱动	双轴	¥4,356.00	当天	加入购物车
LSS40-13C2	40 mm×40 mm	13 mm	末端直驱	双轴	¥4,356.00	当天	加入购物车

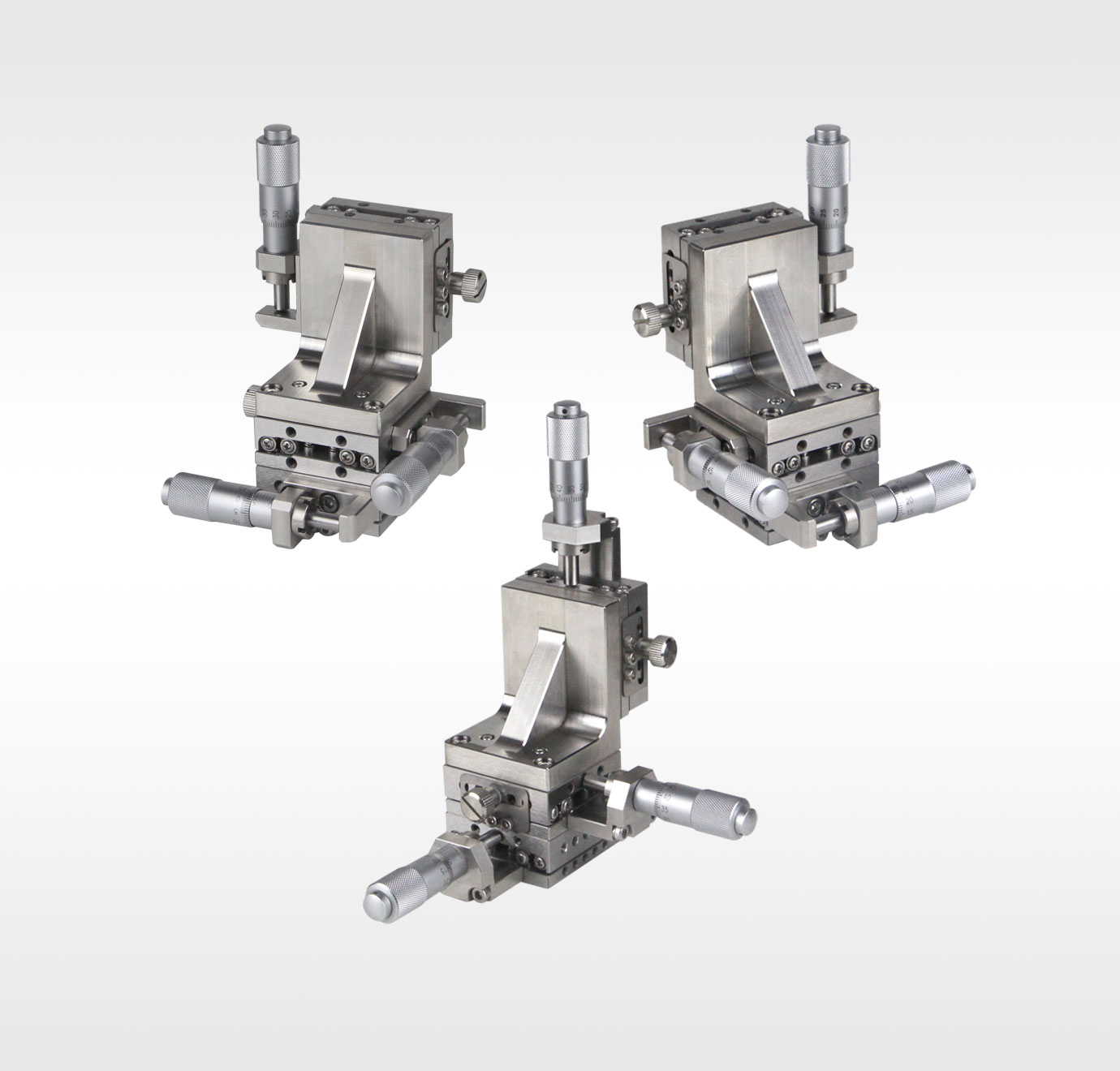

三轴不锈钢位移台

三轴驱动，带标准测微头
台面尺寸：40 mm×40 mm
行程：13 mm
测微头最小刻度：10 μm

LBTEK 三轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用三轴驱动，带三个测微头驱动器，位移行程为13 mm，测微头最小刻度为10 μm。位移台台面尺寸为40 mm×40 mm，台面带有6个M3螺纹孔，其中4个孔间距32 mm，2个孔间距25 mm；4个M2螺纹孔，孔间距20 mm；中心1个M6螺纹孔，具体分布规则详见网站图纸。

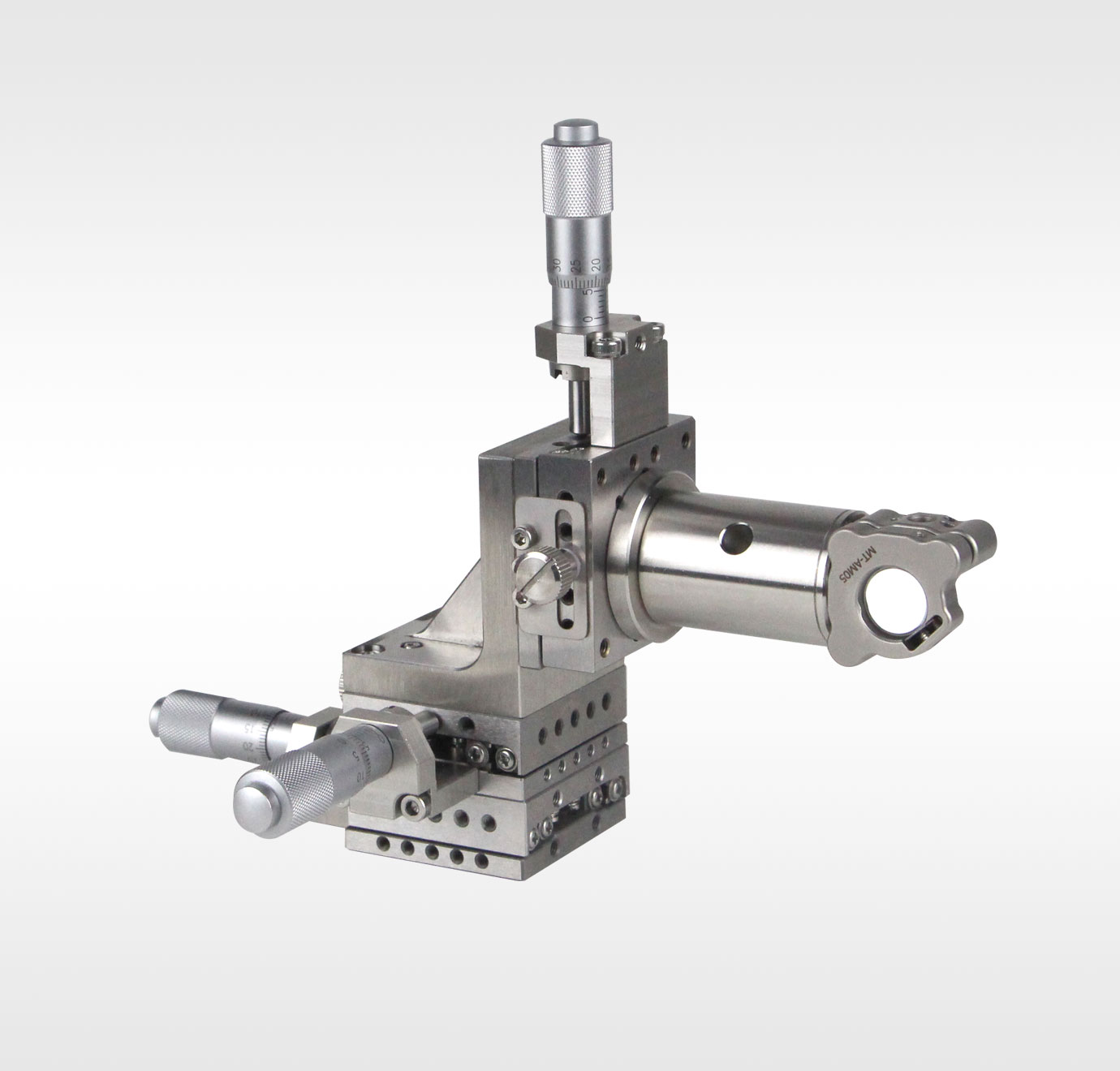

光学元件安装于XYZ轴线性位移

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
LSS40-13C3	40 mm×40 mm	13 mm	末端直驱	三轴	¥6,938.00	当天	加入购物车
LSS40-13R3	40 mm×40 mm	13 mm	右侧驱动	三轴	¥6,938.00	5周	加入购物车
LSS40-13L3	40 mm×40 mm	13 mm	左侧驱动	三轴	¥6,938.00	当天	加入购物车

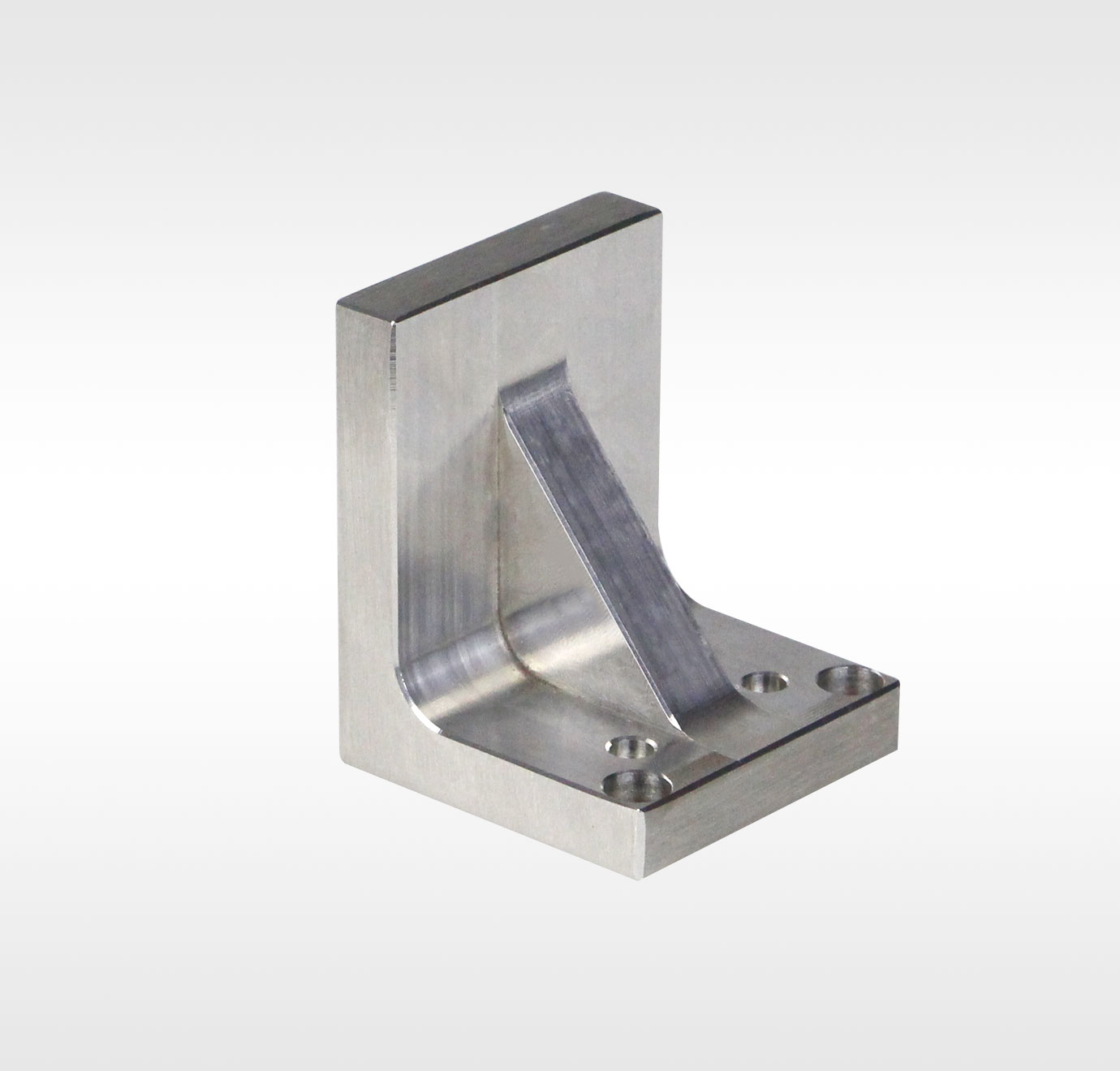

40 mm不锈钢直角转接板

材质：不锈钢
表面处理：喷砂+钝化
安装孔规格：M3螺纹孔、M3沉头孔、M2沉头孔

LBTEK提供的40 mm直角三轴转接板适用于13 mm不锈钢手动位移台，常用于垂直安装两个位移台。一个XY轴手动位移台和一个单轴手动位移台通过直角转接板可以组合成一个XYZ轴线性位移台。另外两个单轴手动位移台通过直角转接板也可组装成一个XZ轴线性位移台。

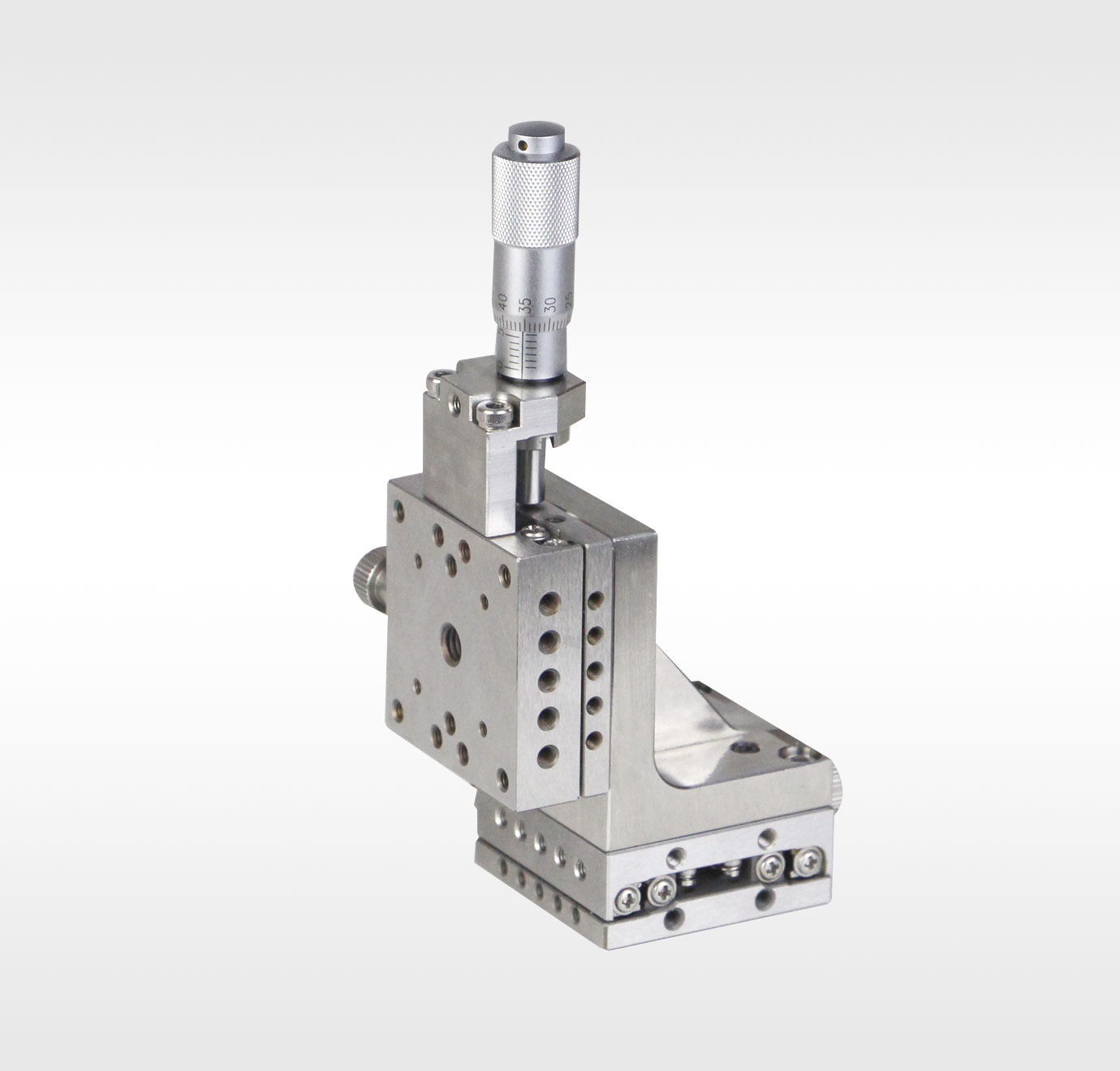

EM-LSS40VA常用于组装XZ轴位移台

	产品型号	材质	安装孔中心距离	单价	对比	发货日期
	EM-LSS40VA	303不锈钢	32 mm、20 mm	¥566.00		当天	加入购物车

40 mm位移台安装底板

材质：不锈钢
安装孔规格：M6槽孔
螺纹孔规格：M3

LBTEK提供位移台安装底板适用于安装台面尺寸为40 mm×40 mm的位移台，不锈钢材质提供良好的刚性。附带M3螺纹孔，可将位移台固定在底板上。两条M6沉头槽位于底板两侧位置，其间距与螺纹孔间距成倍数关系，可用M6圆柱头内六角螺钉将底板平行锁紧在光学平台或面包板上。购买附送M3安装螺钉。

DMP-40适用于安装台面尺寸为40 mm×40 mm的位移台

	产品型号	适用位移台台面尺寸	螺纹孔规格	单价	对比	发货日期
	DMP-40	40 mm × 40 mm	M3	¥205.00		当天	加入购物车
