高功率F-Theta场镜

  • 参数规格

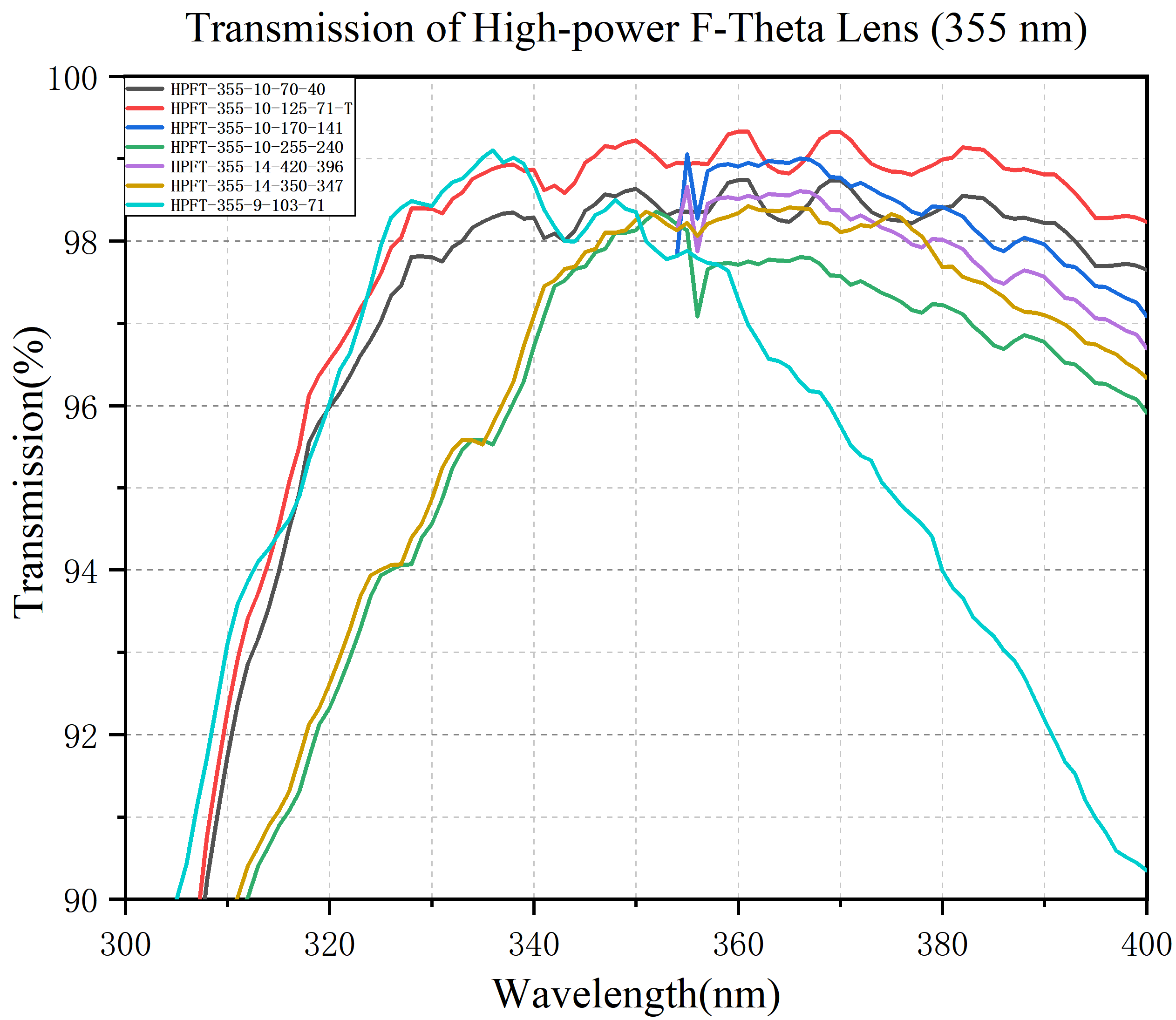

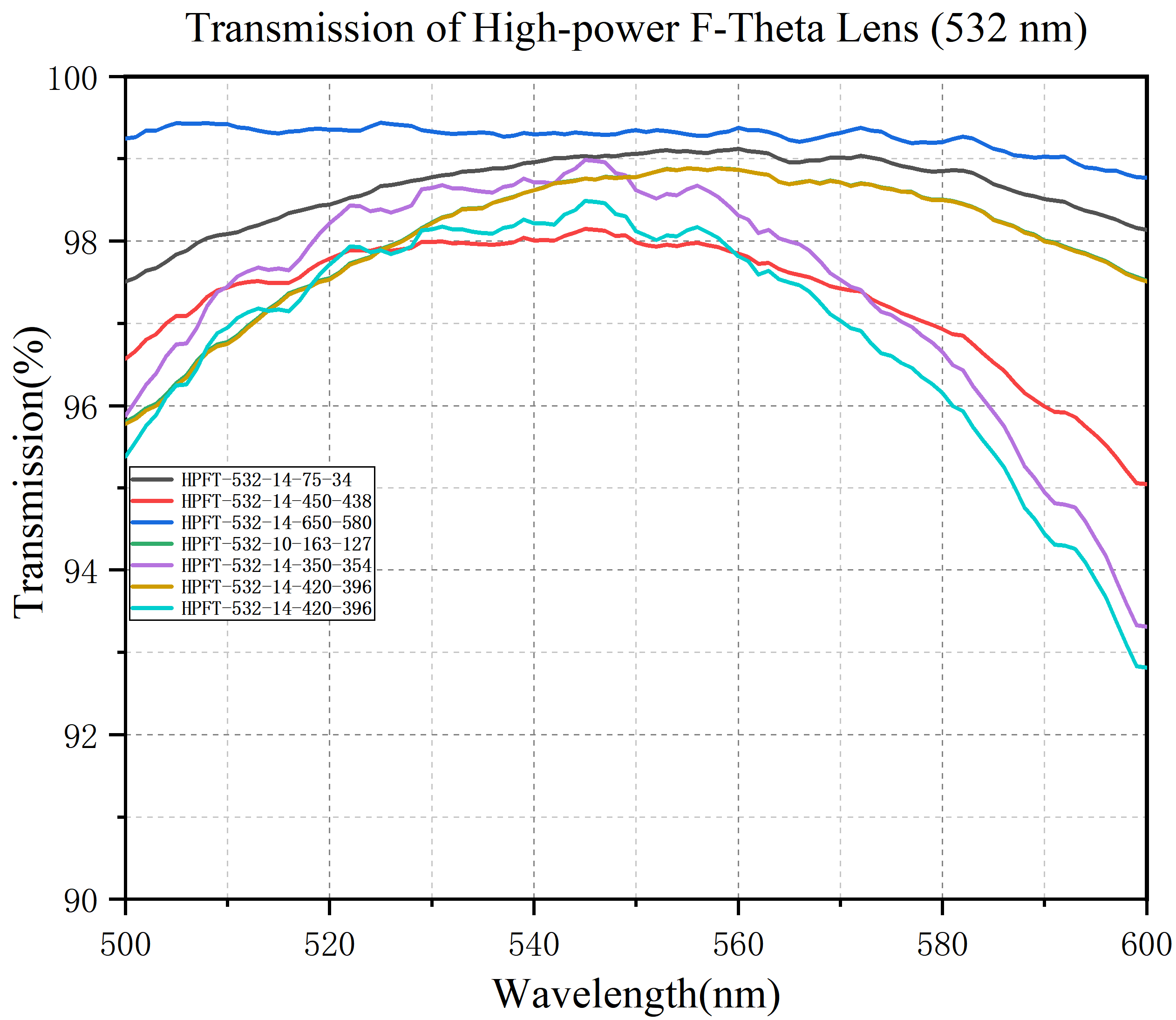

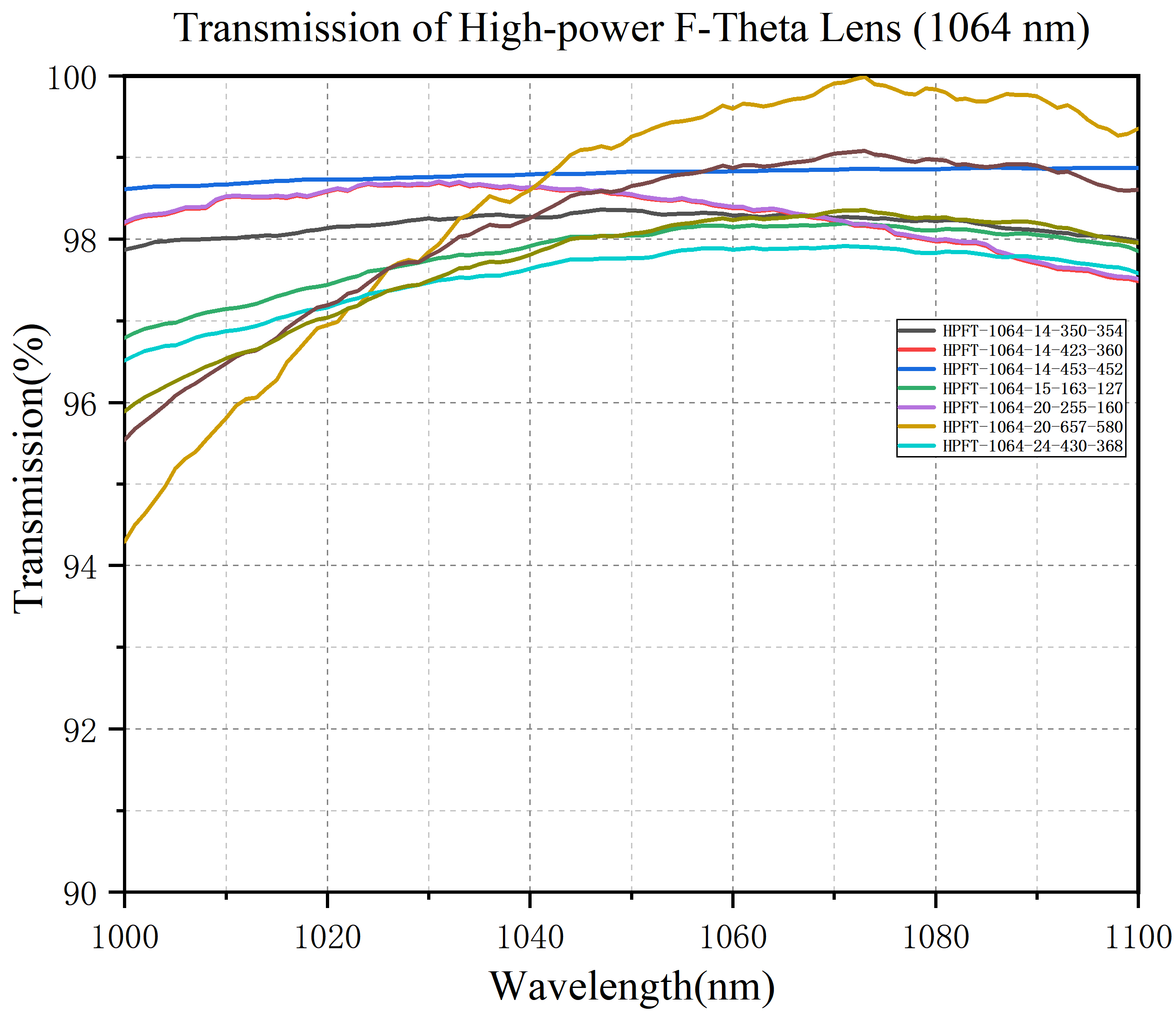

  • 曲线
  • 技术说明
  • 应用案例
  • 反馈
产品说明
  • 紫外熔融石英玻璃透镜,空气隙集成结构,高损伤阈值
  • 聚焦光束高度f×θ,输入光束和输出光束角速度成正比
  • 平场像平面,大扫描范围,低像差,低F-Theta畸变
  • M85×1安装外螺纹

     LBTEK 高功率F-Theta场镜(High-power F-Theta Lens,HPFT)是一种高功率平场扫描透镜组,采用紫外熔融石英玻璃作为透镜基材,再由透镜组以特定的设计方案集成于机械外壳中组成。其聚焦光束的高度为f×θ(θ为入射光束的入射角),因此输入光束和输出光束的角速度直接成正比,使扫描反射镜能够以恒定的角速度运转,常用于提高边缘光束入射到探测器的能力、使探测器光敏面上的非均匀光得以均匀化、补偿系统的场曲与畸变等。高功率F-Theta场镜在使用时能够提供平场像平面,同时能极大简化控制电路,具有高透过率、大扫描范围、高损伤阈值、低像差和低F-Theta畸变的特点,在微加工方面有较大应用潜力。与LBTEK 另一款F-Theta场镜相比,高功率F-Theta场镜具有更大的扫描范围,且透镜采用UVFS材质,具有更高的损伤阈值,可在一些激光功率较大的场景中使用。LBTEK 现提供工作波长355 nm、532 nm、1064 nm的高功率F-Theta场镜。更多信息详情,请咨询LBTEK 技术支持。

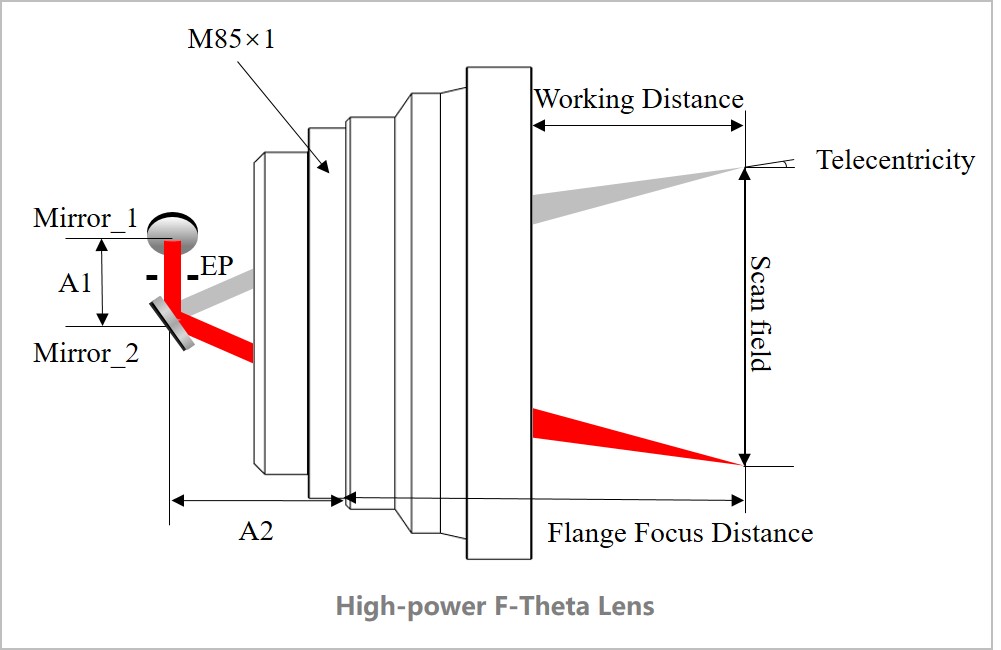

示意图

LBTEK 高功率F-Theta场镜——技术说明



一、概述

LBTEK 高功率F-Theta场镜(High-power F-Theta Lens,HPFT)是一种高功率平场扫描透镜组,采用紫外熔融石英玻璃作为透镜基材,再由透镜组以特定的设计方案集成于机械外壳中组成。其聚焦光束的高度为f×θ(θ为入射光束的入射角),因此输入光束和输出光束的角速度直接成正比,使扫描反射镜能够以恒定的角速度运转,常用于提高边缘光束入射到探测器的能力、使探测器光敏面上的非均匀光得以均匀化、补偿系统的场曲与畸变等。高功率F-Theta场镜在使用时能够提供平场像平面,同时能极大简化控制电路,具有高透过率、大扫描范围、高损伤阈值、低像差和低F-Theta畸变的特点,在微加工方面,如标刻机、雕刻机、激光打印机、传真机、印刷机以及制作半导体集成电路的激光图形发生器和激光扫描精密设备中,有较大发展潜力。

与LBTEK另一款F-Theta场镜相比,高功率F-Theta场镜具有更大的扫描范围,且透镜全采用UVFS材质,具有更高的损伤阈值,可在一些激光功率较大的应用场景中使用。

二、产品结构

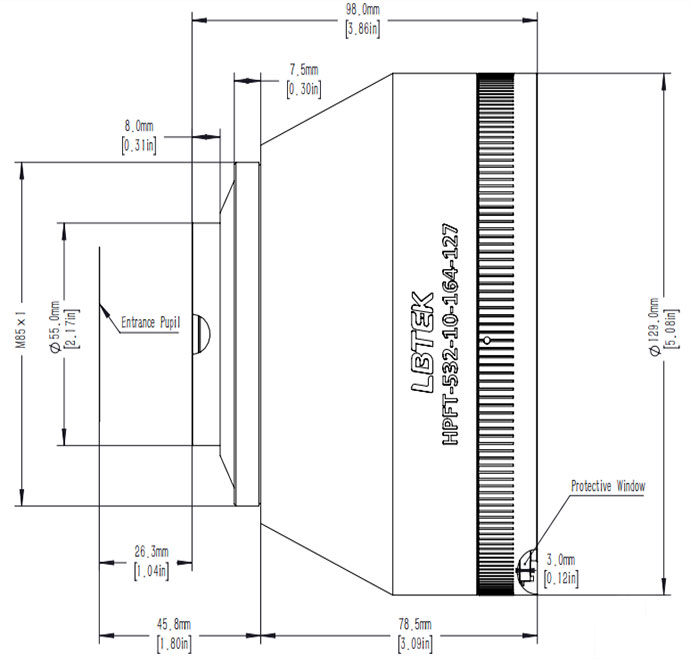

LBTEK 高功率F-Theta场镜由全紫外熔融石英透镜组以特定设计方案集成于机械外壳中组成,外壳上标注有产品型号及关键参数,在出射端带有保护窗口片。另外,其带有规格为M85×1.0的安装螺纹,适用于大部分商用打标机系统,无需螺纹转接。

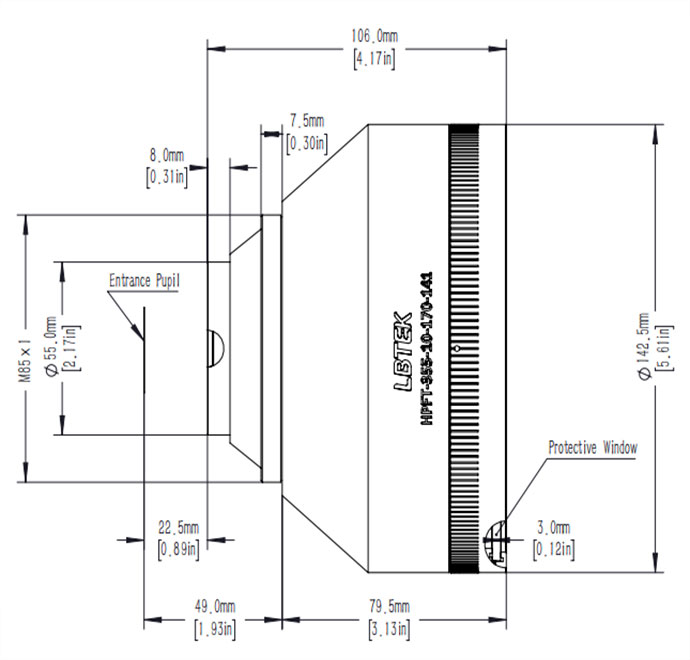

图1 高功率F-Theta场镜产品结构图

三、光学性能

LBTEK F-Theta场镜实现了入射激光光束的角度θ与平场像平面上聚焦光斑的高度h之间的线性依赖性,两者间的比例因子是焦距f,即h = f ×θ,这也是“F-Theta”场镜名字的由来。

若聚焦光斑的高度h与θ的正切值成正比,平场像平面上光斑扫描的速度将随着角度的增大而增大,在材料加工场景下,作用于材料表面的能量将因速度的增大而降低,使加工的均匀性变差,通常要采用复杂的控制电路作为弥补。而 F-Theta 场镜入射角与聚焦光斑高度间的线性关系则针对此方面做出了优化,使得平场像平面即加工平面上的扫描光斑速度恒定,避免了加工深度不一的问题。

图2 高功率F-Theta场镜工作原理示意图

四、参数说明

1. 焦距:

由F-Theta线性关系关系h = f ×θ可知,聚焦光斑高度与F-Theta场镜的焦距成正比,如果要增大扫描范围,则可以使用焦距较大的场镜,但若想要保持相同的聚焦光斑尺寸,则必须同时增加入射光束尺寸。另外,当需要增大场镜和加工平面之间的距离时,通常也需要增大所选场镜的焦距。

2. 扫描区域:

通常用来衡量扫描区域大小的有扫描角度和扫描范围两参数。扫描角度是F-Theta场镜扫描范围内在对角线方向和边长方向上的发散角度,如果入射光角度大于扫描角度,则会导致光束被遮挡。扫描范围则为方形扫描区域在对角线方向和边长方向上的尺寸大小,受焦距f影响,若扫描区域边长为l,则:

3. 入射光束尺寸:

为了控制杂散光,并减小材料加工应用场景下光学元件的尺寸,通常将入射光束直径控制在最大值的1/e²处。

光束直径越大,光斑尺寸越小,反之亦然。使用直径大于最大允许入射光尺寸的光束将导致光束被消减。

4. 聚焦光斑尺寸:

聚焦光斑的形状和大小,极大程度上取决于入射光束的尺寸,一般通过截断比T来描述,T等于入射光束直径dL (1/e²处)除以通光孔径dEP,若其比例低于0.5,则光束是不对称的。当入射光束直径dL等于场镜的通光孔径dEP时,则T = 1。估算透镜衍射极限的光斑大小时,还需要一个额外的切趾因子(APO),它与截断比T之间的关系如下图所示。



图3 切趾因子APO与截断比T关系图

由此,聚焦光斑尺寸d可参考下式计算得到:

其中,λ为工作波长,f为场镜焦距,M2为激光参数。

5. 远心度:

是指边缘主光线经过场镜后偏离于光轴的角度。角度越小远心度越好,像越精确。场镜一般分为普通场镜和远心场镜,普通场镜远心度在4°-17°,远心场镜远心度在0°-4°。能够使得整个幅面聚焦光斑大小一致,使得精密打标应用中边缘和中间打标效果一致,切割应用中切边更垂直。

6. 损伤阈值:

激光诱导损伤阈值(LIDT)描述了不发生场镜损伤的极限激光强度(或通量),其主要取决于几个参数,如波长、脉冲持续时间等,并涉及不同的物理现象。对于连续激光和长脉冲激光(>10 ns),主要问题是材料内部能量的积累以及随之而来的熔化和蒸发;而对于超短脉冲激光(<10 ps),雪崩电离和库仑爆炸等非热过程是造成损害的主要原因。

LBTEK 高功率F-Theta场镜——应用案例



高功率F-Theta场镜是一种平场扫描透镜,通常通过振镜与场镜组合实现在一维或二维上线性移动,被用于各种应用。其中配合其他器件不仅可用于微型电路板、太阳能电池板、芯片的切割和刻蚀,还可以应用于激光切割、雕刻、激光显示器、激光雷达、玻璃/半导体微结构加工、导弹跟踪瞄准等,同时也可应用于汽车、医疗等行业。

图1  高功率F-Theta场镜与匀化DOE、振镜结合应用光路示意图

图2  高功率F-Theta场镜与分束DOE、振镜结合应用光路示意图



姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
高功率F-Theta场镜
  • 熔融石英材质,适用于高功率场景
  • 低像差设计,扫描幅面内光斑尺寸变化小
  • M85×1外螺纹

LBTEK 提供高功率F-Theta场镜,其采用全紫外熔融石英透镜组,具有较高的损伤阈值,适用于高功率应用场景,可与二维扫描振镜及扩束镜组合使用。在其扫描范围内,中心聚焦光斑与边缘聚焦光斑尺寸变化小,适用于精密激光加工设备。目前,LBTEK提供工作波长为355 nm、532 nm、1064 nm的高功率场镜,其他波长、参数的产品陆续在开发,如有定制需求,请联系LBTEK技术支持。

HPFT-355-9-103-71实物图
产品型号 工作波长 焦距 扫描范围b 对比 单价 发货日期 购物车
HPFT-532-14-330-230 532 nm 330 mm 230 mm / 160 mm×160 mm
¥12852

1周

加入购物车
HPFT-355-9-103-71 355 nm 103 mm 71 mm / 50 mm×50 mm
¥10965

当天

加入购物车
HPFT-355-14-350-347 355 nm 350 mm 347 mm / 245 mm×245 mm
¥19135

4周

加入购物车

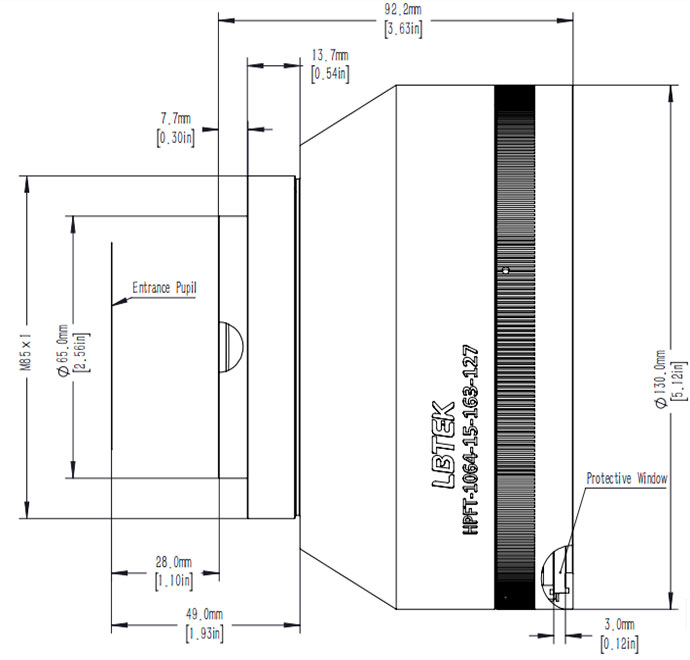

HPFT-1064-14-423-360 1064 nm 423 mm 360 mm / 255 mm×255 mm
¥9353

4周

加入购物车
HPFT-1064-20-657-580 1064 nm 657 mm 580 mm / 410 mm×410 mm
¥11957

当天

加入购物车
HPFT-1064-14-453-452 1064 nm 453 mm 452 mm / 320 mm×320 mm
¥9510

当天

加入购物车
