带尾纤渐变折射率准直器

参数规格
曲线
组装
技术说明
反馈
产品说明
  • 将光纤中的光准直输出
  • 耦合自由空间光至光纤中
  • 无接头、FC/PC接头、FC/APC接头可选
  • 最大功率300 mW
LBTEK 带尾纤渐变折射率准直器是由单模光纤尾纤与渐变折射率透镜精确定位封装而成,外壳为不锈钢材质。尾纤型带非球面透镜的光纤准直器内部结构紧凑,能准直出纤光束,使其达到特定的光束直径,也能将外部平行光束聚焦耦合到光纤之内。LBTEK提供中心波长为630 nm、780 nm、850 nm、980 nm、1064 nm、1310 nm、1550 nm的带单模尾纤的渐变折射率透镜光纤准直器,接头类型有无接头、FC/PC或FC/APC,光纤长度1.0 m。此外,LBTEK还提供多种定制服务,包括定制光纤长度、设计波长及输出光斑直径等指标,具体定制需求,请联系LBTEK 技术支持。
示意图
产品属性
工作距离15±5 mm
工作温度-5 - 60 ℃
光纤长度1.0 m
存储温度-40 - 80 ℃
带尾纤渐变折射率准直器,对耦合使用
  • 设计波长:630 nm、780 nm、850 nm、980 nm、1064 nm、1310 nm、1550 nm
  • 使用渐变折射率透镜
  • 对耦合使用
LBTEK 提供的渐变折射率准直器由接头、光纤以及准直头组成,能够很好的将光纤中传输的光准直输出至自由空间,也可作为接收端将自由空间中的平行光束耦合至光纤中传输。此类小光斑带尾纤准直器常用于通信领域微型化器件中将光纤中传输的光通过准直器输出至自由空间,经过滤波、偏振或其他处理后再由另一端准直器耦合回光纤中传输,因此工作距离较短,对耦合渐变折率产品均为成对制作,故1盒内有2个准直器,方便成对使用,拥有极低的配对损耗,能够提供极高的耦合效率。

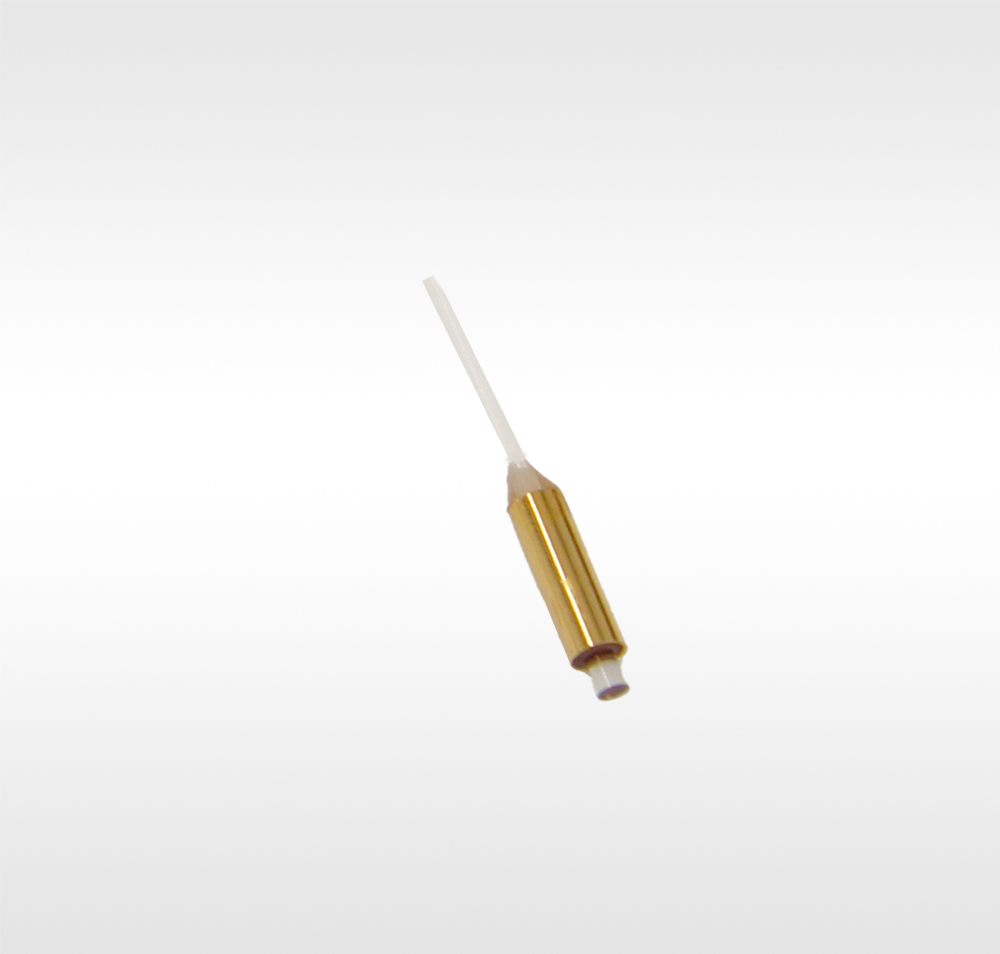

镀金管
产品型号
设计波长
接头类型
配对损耗
单价
对比
发货日期
DGFCS-630-FC/APC 630 nmFC/APC≤2.0 db
¥2,784.00
当天
加入购物车
DGFCS-630-FC/PC 630 nmFC/PC≤2.0 db
¥2,784.00
6周
加入购物车
DGFCS-780-FC/APC 780 nmFC/APC≤1.2 db
¥2,242.00
当天
加入购物车
DGFCS-780-FC/PC 780 nmFC/PC≤1.2 db
¥2,242.00
6周
加入购物车
DGFCS-850-FC/APC 850 nmFC/APC≤1.2 db
¥2,329.00
当天
加入购物车
DGFCS-850-FC/PC 850 nmFC/PC≤1.2 db
¥2,329.00
6周
加入购物车
DGFCS-980-FC/APC 980 nmFC/APC≤1.0 db
¥1,611.00
当天
加入购物车
DGFCS-980-FC/PC 980 nmFC/PC≤1.0 db
¥1,611.00
6周
加入购物车
DGFCS-1064-FC/APC 1064 nmFC/APC≤1.0 db
¥1,611.00
6周
加入购物车
DGFCS-1064-FC/PC 1064 nmFC/PC≤1.0 db
¥1,611.00
6周
加入购物车
DGFCS-1310-FC/APC 1310 nmFC/APC≤0.8 db
¥1,414.00
6周
加入购物车
DGFCS-1310-FC/PC 1310 nmFC/PC≤0.8 db
¥1,414.00
6周
加入购物车
DGFCS-1550-FC/APC 1550 nmFC/APC≤0.8 db
¥1,373.00
当天
加入购物车
DGFCS-1550-FC/PC 1550 nmFC/PC≤0.8 db
¥1,373.00
6周
加入购物车
带尾纤渐变折射率准直器,单个准直使用
  • FC/PC,FC/APC,无接头,可选
  • 设计波长:630 nm、780 nm、850 nm、980 nm、1064 nm、1310 nm、1550 nm
  • 使用渐变折射率透镜
  • 单个准直使用
LBTEK 提供的渐变折射率准直器由接头、光纤以及准直头组成,能够很好的将光纤中传输的光准直输出至自由空间,也可作为接收端将自由空间中的平行光束耦合至光纤中传输。此类小光斑带尾纤准直器常用于通信领域微型化器件中将光纤中传输的光通过准直器输出至自由空间,经过滤波、偏振或其他处理后再由另一端准直器耦合回光纤中传输,因此工作距离较短,建议短距离传输准直。

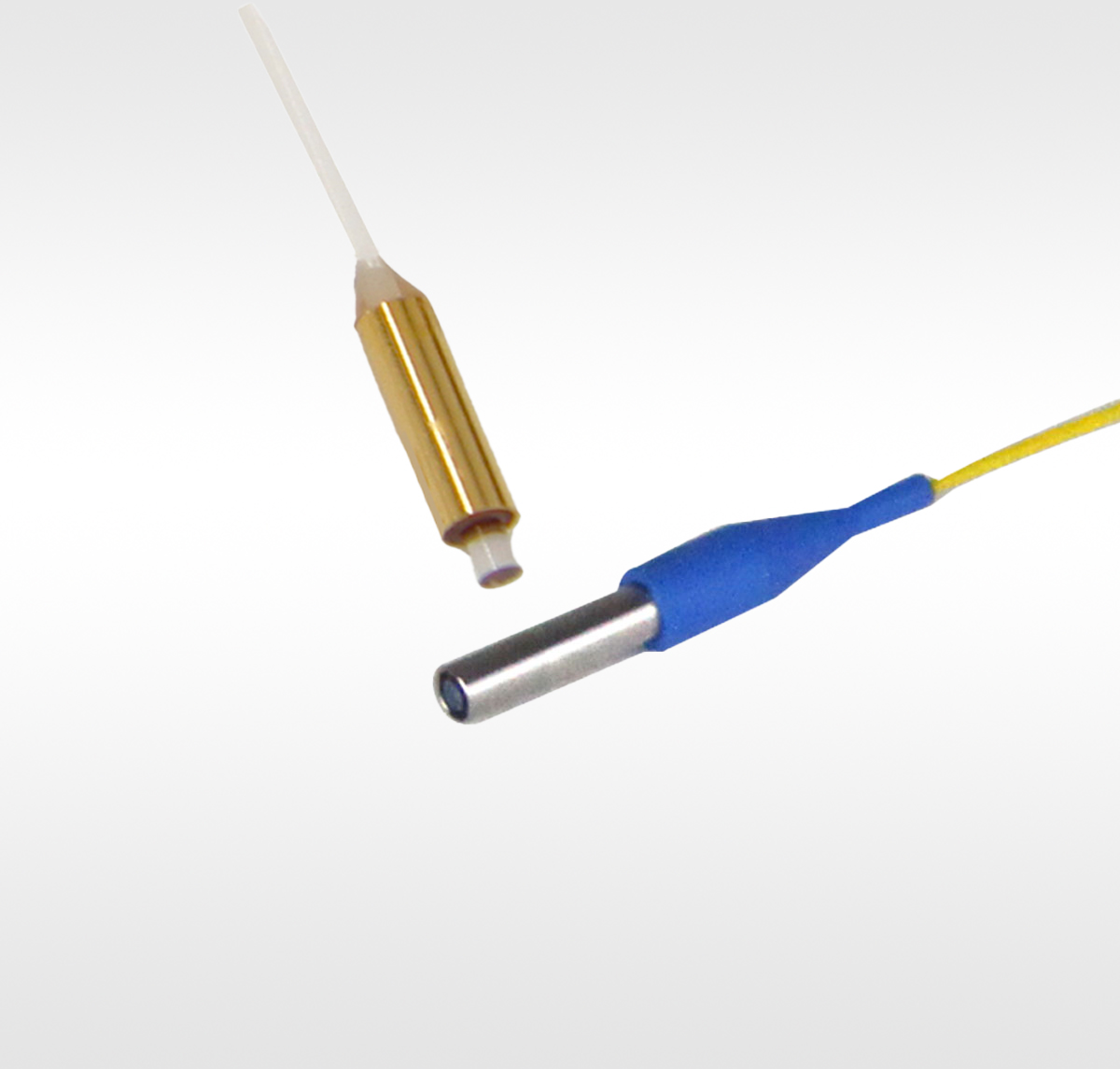

镀金壳体(左上)/不锈钢壳体(右下)
产品型号
设计波长
接头类型
单价
对比
发货日期
GFCS-630-FC/PC 630 nmFC/PC
¥1,392.00
当天
加入购物车
GFCS-630-FC/APC 630 nmFC/APC
¥1,392.00
当天
加入购物车
GFCS-780-N 780 nm无接头
¥1,300.00
4周
加入购物车
GFCS-780-FC/APC 780 nmFC/APC
¥1,339.00
当天
加入购物车
GFCS-780-FC/PC 780 nmFC/PC
¥1,300.00
当天
加入购物车
GFCS-850-N 850 nm无接头
¥1,104.00
4周
加入购物车
GFCS-850-FC/APC 850 nmFC/APC
¥1,143.00
当天
加入购物车
GFCS-850-FC/PC 850 nmFC/PC
¥1,143.00
4周
加入购物车
GFCS-980-FC/PC 980 nmFC/PC
¥806.00
6周
加入购物车
GFCS-980-FC/APC 980 nmFC/APC
¥806.00
当天
加入购物车
GFCS-1064-FC/PC 1064 nmFC/PC
¥806.00
当天
加入购物车
GFCS-1064-FC/APC 1064 nmFC/APC
¥806.00
当天
加入购物车
GFCS-1310-FC/PC 1310 nmFC/PC
¥707.00
6周
加入购物车
GFCS-1310-FC/APC 1310 nmFC/APC
¥707.00
当天
加入购物车
GFCS-1550-N 1550 nm无接头
¥920.00
当天
加入购物车
GFCS-1550-FC/APC 1550 nmFC/APC
¥1,144.00
当天
加入购物车
GFCS-1550-FC/PC 1550 nmFC/PC
¥1,144.00
当天
加入购物车
