产品说明
- 光学材质：紫外熔融石英
- 工作波长：700 nm-1100 nm
- 用途：用于生成环形光束
锥透镜通常也被称为旋转对称棱镜，是由一个圆锥面和一个平面组成的透镜。锥透镜常用来生成贝塞尔强度分布的光束或环形光束。将准直光束变为环形光束时，锥透镜的平面应面向准直光源。LBTEK 选择用紫外熔融石英制作锥透镜，紫外熔融石英适用于多种紫外线、可见光和近红外，它折射率低、热膨胀系数低、硬度高，适用于恶劣的工作环境。LBTEK提供的锥透镜有2°、5°两种不同夹角(α)的锥透镜可选。我们的锥透镜均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的透镜产品，LBTEK 提供锥透镜定制服务，如有特殊需求请联系LBTEK 技术支持。
示意图
产品属性
光学元件材质紫外熔融石英
直径公差+0.0/-0.1 mm
通光孔径＞90%
厚度公差±0.1 mm
表面光洁度（划痕/麻点）40/20
顶点圆直径＜0.5 mm
表面粗糙度< 6 Å

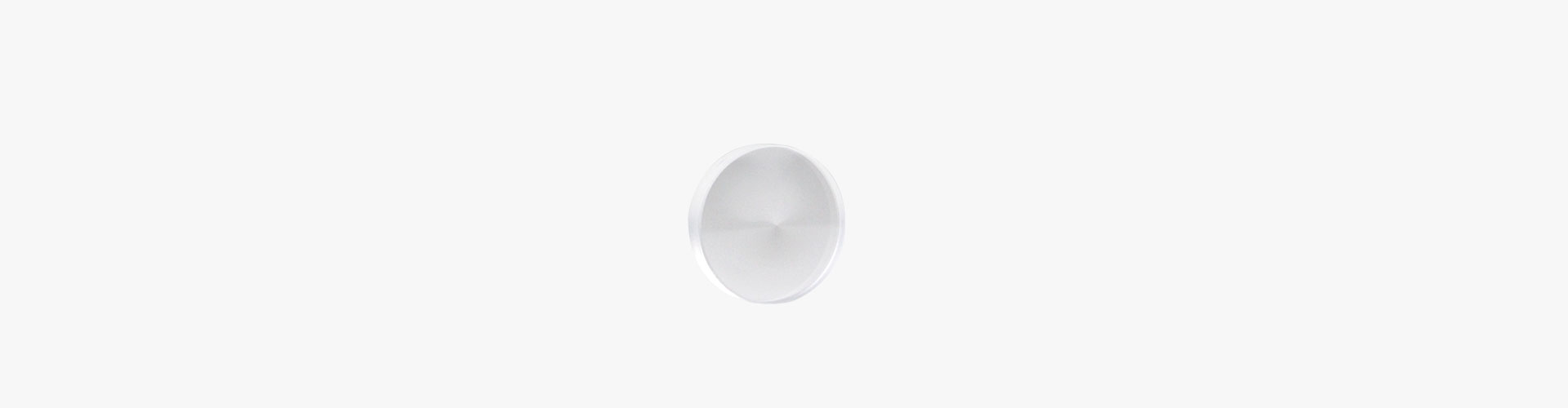

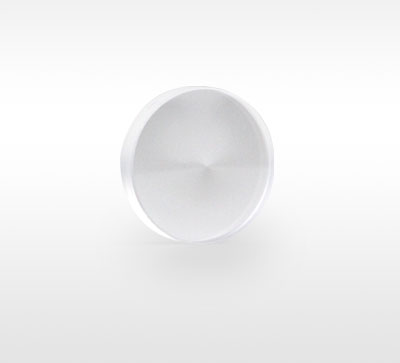

锥透镜，增透膜：700 nm-1100 nm
- 光学元件材质：紫外熔融石英
- 工作波长：700 nm-1100 nm
- 用途：用于生成环形光束

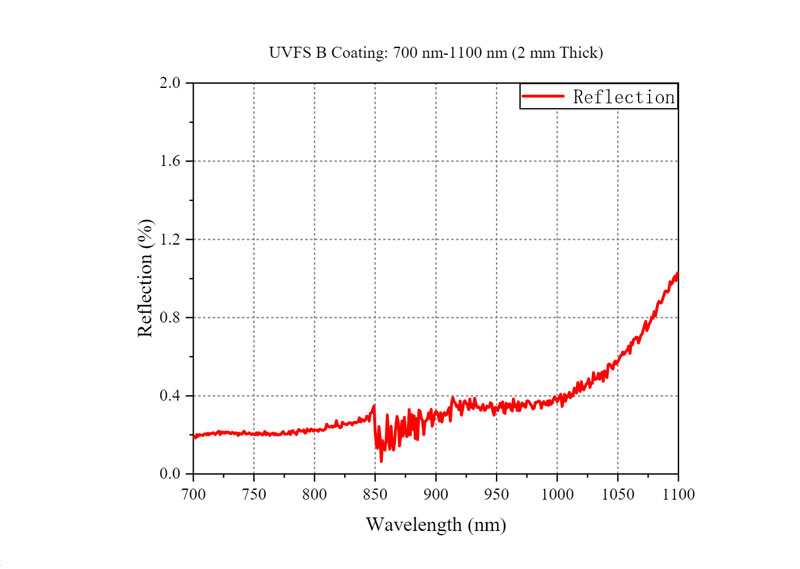

LBTEK 提供的锥透镜的基片材料为紫外熔融石英，由一个圆锥面和一个平面组成，可将入射准直光束变为环形光束。我们有2°、5°四种不同夹角（α）的锥透镜可选，每款透镜的边缘画有箭头，箭头指向锥面。并且表面镀有700 nm-1100 nm增透膜，减少表面的反射，增加透过率。
Ø25.4 mm锥透镜安装于位移调整架TXY1
产品型号 | 直径 | 边缘厚度 | 夹角α | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| CL20350-1064-SP | 12.7 mm | 5 mm | 5.0° | ¥1,890.00 | 当天 | 加入购物车 | ||
| CL20650-1064-SP | 25.4 mm | 5 mm | 5.0° | ¥3,690.00 | 当天 | 加入购物车 | ||
| CL20650-B | 25.4 mm | 5 mm | 5.0° | ¥4,071.00 | 当天 | 加入购物车 | ||
| CL20620-B | 25.4 mm | 5 mm | 2.0° | ¥4,071.00 | 当天 | 加入购物车 | ||
| CL20610-B | 25.4 mm | 5 mm | 1.0° | ¥4,071.00 | 当天 | 加入购物车 | ||
| CL20605-B | 25.4 mm | 5 mm | 0.5° | ¥4,071.00 | 当天 | 加入购物车 |
