产品说明
- 可将入射的平行光束直径扩大或缩小至固定倍数
- 低像差的消色差设计
- 滑动透镜调节环（非旋转透镜），有效降低光束偏移
- 小体积，便于安装固定
- 支持参数规格的灵活定制

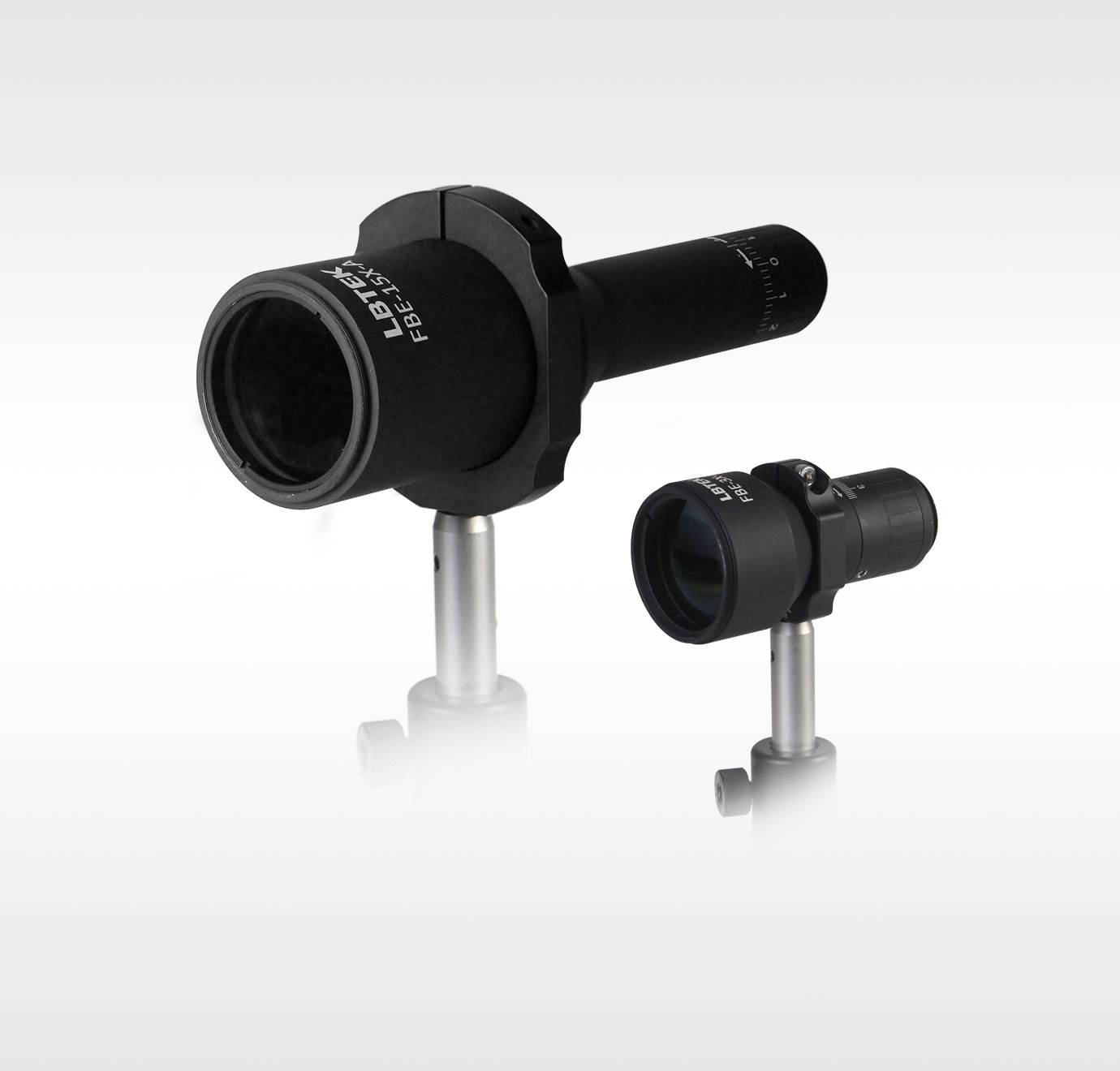

LBTEK 消色差定倍扩束镜（Fixed Magnification Achromatic Beam Expander，FBE）是一种基于伽利略望远镜结构，可将平行入射光束的直径扩大（或缩小）至固定倍数的光学系统。采用低像差的消色差设计，经优化，能够提供小于λ/4的透射波前差，并将对扩大光束的M²值的影响降到最小。每个扩束镜都有螺纹适配，方便与LBTEK 透镜套筒和其它光学组件配合使用。LBTEK 还提供多种定制服务，包括定制特殊尺寸、工作波长、扩束倍率等指标，具体定制需求，请联系LBTEK 技术支持。
示意图
消色差定倍扩束镜，增透膜：400-700 nm
- 伽利略结构
- 低像差、透射波前差＜λ/4、光束质量影响小
- 输入输出端螺纹设计，腰部抱持安装方式
LBTEK 消色差定倍扩束镜基于伽利略望远镜结构设计，由一组高透光学材质的负透镜和一组消色差双胶合正透镜制成，可以将工作波长内平行入射的光束直径扩大或缩小到固定倍数，其扩束/缩束后的透射波前差＜λ/4，像差小，对光束质量影响小。腰部的调节环用于调节出射光束的发散角，兼顾对于非准直扩束的需求。在调节环的转动过程中，通过特殊的机械设计，内部透镜仅会发生前后位置平移而不随机械环的转动而转动。该设计能够有效减小发散角调节过程中的光束位置偏移，使扩束镜的使用效果更加稳定可靠。输入端输出端设计有不同规格的螺纹；腰部可通过夹持件抱持的方式进行安装。
组装示意图
产品型号 | 工作波长 | 放大倍率 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| FBE-20X-A | 400-700 nm | 20X | ¥5,340.00 | 当天 | 加入购物车 | ||
| FBE-15X-A | 400-700 nm | 15X | ¥4,880.00 | 当天 | 加入购物车 | ||
| FBE-2X-A | 400-700 nm | 2X | ¥3,019.00 | 当天 | 加入购物车 | ||
| FBE-3X-A | 400-700 nm | 3X | ¥3,723.00 | 5周 | 加入购物车 | ||
| FBE-5X-A | 400-700 nm | 5X | ¥3,780.00 | 5周 | 加入购物车 | ||
| FBE-10X-A | 400-700 nm | 10X | ¥4,380.00 | 当天 | 加入购物车 |

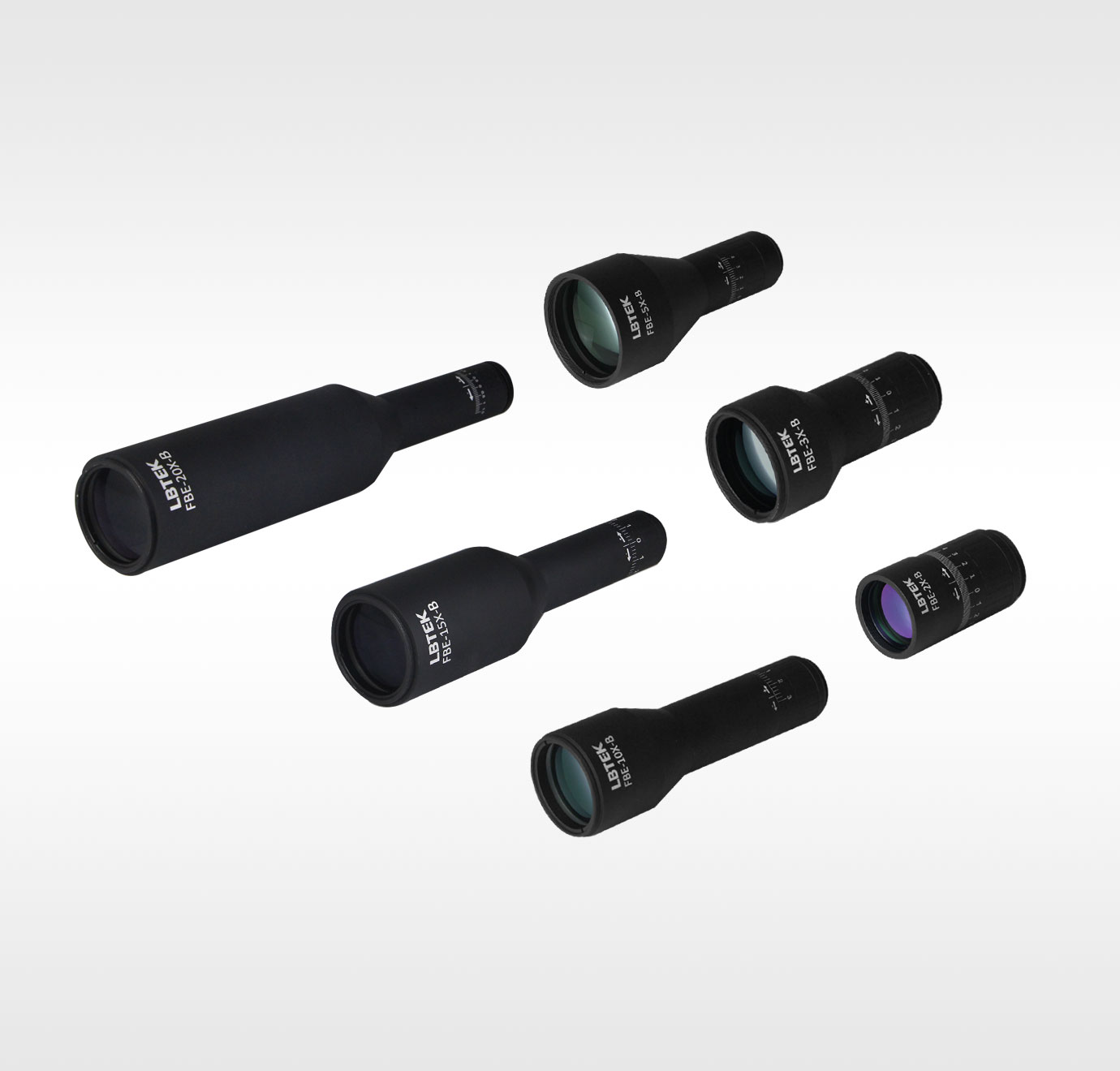

消色差定倍扩束镜，增透膜：700-1100 nm
- 伽利略结构
- 低像差、透射波前差＜λ/4、光束质量影响小
- 输入输出端螺纹设计，腰部抱持安装方式
LBTEK 消色差定倍扩束镜基于伽利略望远镜结构设计，由一组高透光学材质的负透镜和一组消色差双胶合正透镜制成，可以将工作波长内平行入射的光束直径扩大或缩小到固定倍数，其扩束/缩束后的透射波前差＜λ/4，像差小，对光束质量影响小。腰部的调节环用于调节出射光束的发散角，兼顾对于非准直扩束的需求。在调节环的转动过程中，通过特殊的机械设计，内部透镜仅会发生前后位置平移而不随机械环的转动而转动。该设计能够有效减小发散角调节过程中的光束位置偏移，使扩束镜的使用效果更加稳定可靠。输入端输出端设计有不同规格的螺纹；腰部可通过夹持件抱持的方式进行安装。
组装示意图
产品型号 | 工作波长 | 放大倍率 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| FBE-15X-B | 700-1100 nm | 15X | ¥4,880.00 | 当天 | 加入购物车 | ||
| FBE-20X-B | 700-1100 nm | 20X | ¥5,340.00 | 当天 | 加入购物车 | ||
| FBE-2X-B | 700-1100 nm | 2X | ¥3,019.00 | 当天 | 加入购物车 | ||
| FBE-3X-B | 700-1100 nm | 3X | ¥3,723.00 | 当天 | 加入购物车 | ||
| FBE-5X-B | 700-1100 nm | 5X | ¥3,780.00 | 当天 | 加入购物车 | ||
| FBE-10X-B | 700-1100 nm | 10X | ¥4,380.00 | 当天 | 加入购物车 |

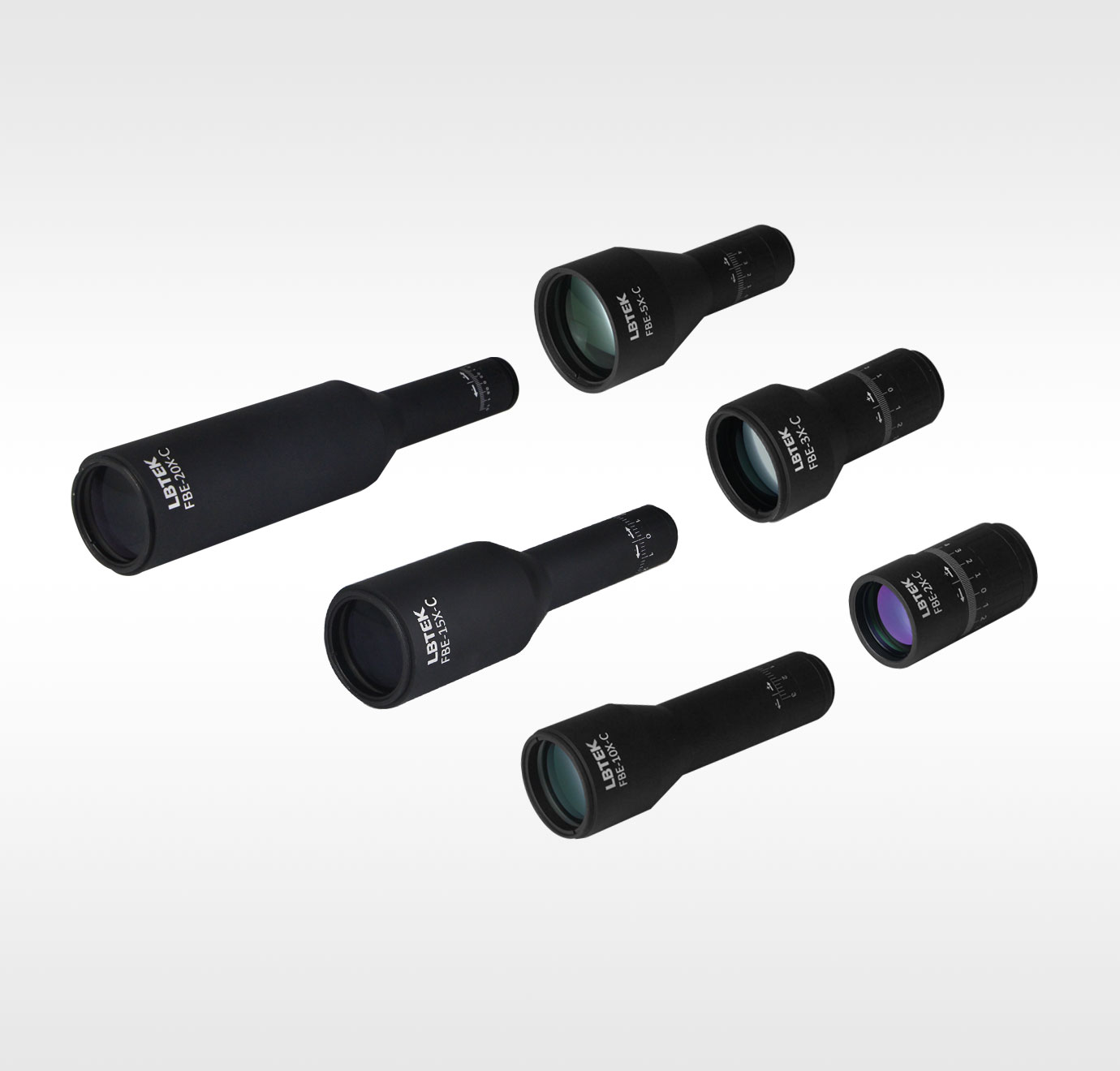

消色差定倍扩束镜，增透膜：1100-1650 nm
- 伽利略结构
- 低像差、透射波前差＜λ/4、光束质量影响小
- 输入输出端螺纹设计，腰部抱持安装方式
LBTEK 消色差定倍扩束镜基于伽利略望远镜结构设计，由一组高透光学材质的负透镜和一组消色差双胶合正透镜制成，可以将工作波长内平行入射的光束直径扩大或缩小到固定倍数，其扩束/缩束后的透射波前差＜λ/4，像差小，对光束质量影响小。腰部的调节环用于调节出射光束的发散角，兼顾对于非准直扩束的需求。在调节环的转动过程中，通过特殊的机械设计，内部透镜仅会发生前后位置平移而不随机械环的转动而转动。该设计能够有效减小发散角调节过程中的光束位置偏移，使扩束镜的使用效果更加稳定可靠。输入端输出端设计有不同规格的螺纹；腰部可通过夹持件抱持的方式进行安装。
组装示意图
产品型号 | 工作波长 | 放大倍率 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| FBE-20X-C | 1100-1650 nm | 20X | ¥5,340.00 | 当天 | 加入购物车 | ||
| FBE-15X-C | 1100-1650 nm | 15X | ¥4,880.00 | 当天 | 加入购物车 | ||
| FBE-2X-C | 1100-1650 nm | 2X | ¥3,019.00 | 当天 | 加入购物车 | ||
| FBE-3X-C | 1100-1650 nm | 3X | ¥3,723.00 | 当天 | 加入购物车 | ||
| FBE-5X-C | 1100-1650 nm | 5X | ¥3,780.00 | 当天 | 加入购物车 | ||
| FBE-10X-C | 1100-1650 nm | 10X | ¥4,380.00 | 当天 | 加入购物车 |
