产品说明
- 顶部M4/M3螺纹孔、底部M6螺纹孔
- 横向Ø2.4 mm贯穿孔，用于加固/松开安装
- 底座式设计，与LBTEK的PHA系列迷你叉块兼容
LBTEK Ø12 mm带基座光学接杆由303不锈钢制成，通常用于连接光学元件安装架，接杆顶部附带M3/M4螺纹孔，接杆底部附带M6螺纹孔，可拓展不同光机械件，底部为底座式设计，配合叉块使用可固定于光学平台或面包板上；侧面还有一个Ø2.4 mm贯穿孔，方便安装。此外，除了标准的光学接杆产品，LBTEK还提供特殊表面处理工艺，长度，尺寸定制服务，如有特殊需求，请联系LBTEK技术支持。
产品属性
材质303不锈钢
外径Ø12 mm
表面处理喷砂+钝化
贯穿孔直径Ø2.4 mm
Ø12 mm带基座光学接杆，顶部M4螺纹孔
- 303不锈钢材质，表面喷砂+钝化处理
- 顶部M4和底部M6螺纹孔
- 侧面Ø2.4 mm贯穿孔
LBTEK Ø12 mm带基座光学接杆顶部为M4螺纹孔，带有一个可拆卸的M4×12的螺柱，可适配大部分光学元件安装架，底部带M6螺纹孔，为底座式设计，与LBTEK 迷你叉式压块PHA-16S兼容，可快速固定于光学平台或面包板上，接杆附带一个Ø2.4 mm贯穿孔，可以在紧固组件时提供更大扭矩。购买接杆附送M4×12内六角紧定螺钉。可5个一包购买。

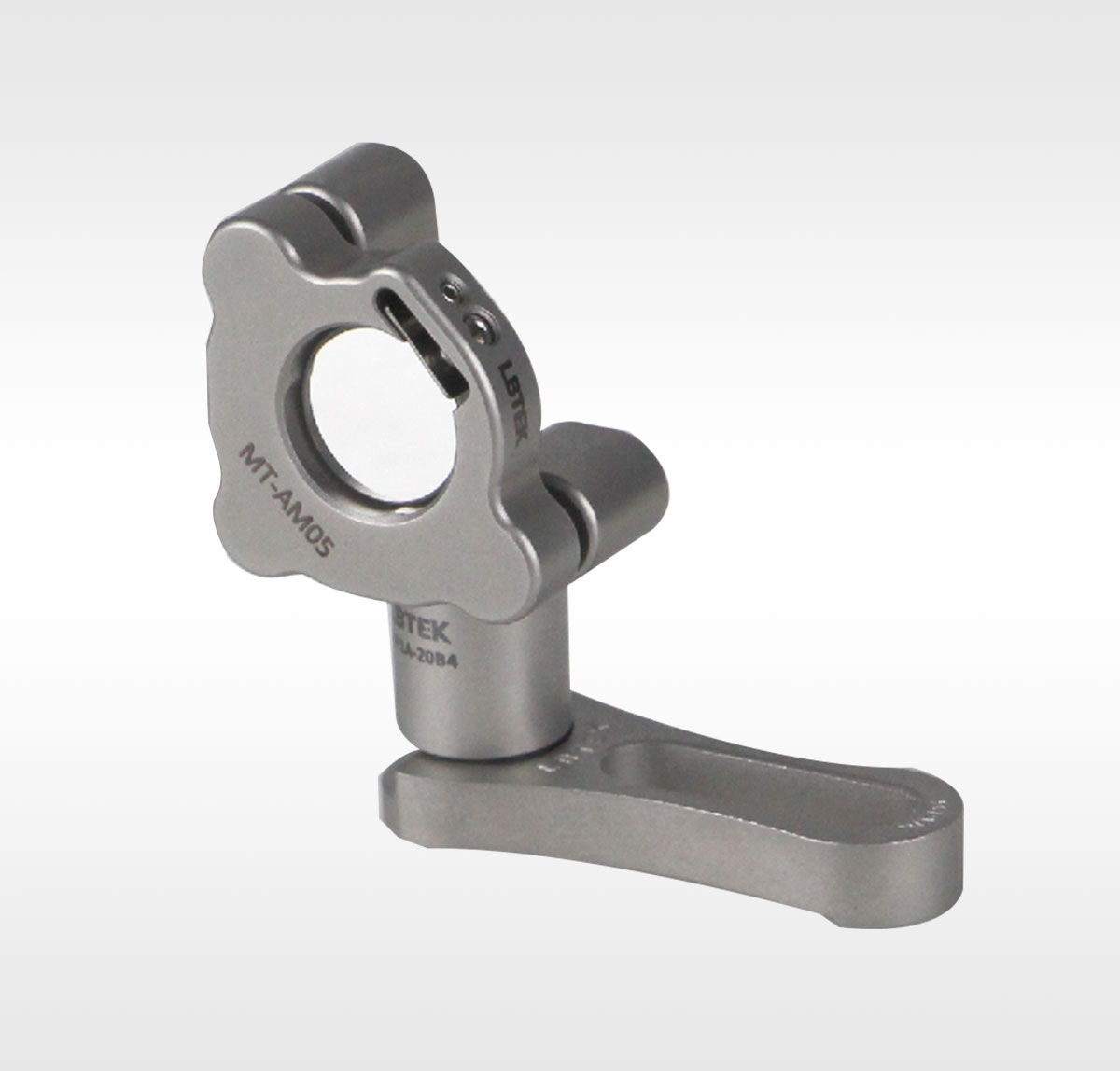

OP1A-20B4常与迷你叉块PHA-16S配合使用
产品型号 | 外径 | 长度 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| OP1A-50B4-P5 | Ø12 mm | 50 mm | 5根 | ¥443.00 | 当天 | 加入购物车 | ||
| OP1A-50B4 | Ø12 mm | 50 mm | 1根 | ¥97.00 | 当天 | 加入购物车 | ||
| OP1A-38B4-P5 | Ø12 mm | 38 mm | 5根 | ¥414.00 | 当天 | 加入购物车 | ||
| OP1A-38B4 | Ø12 mm | 38 mm | 1根 | ¥86.00 | 当天 | 加入购物车 | ||
| OP1A-25B4-P5 | Ø12 mm | 25 mm | 5根 | ¥365.00 | 当天 | 加入购物车 | ||
| OP1A-25B4 | Ø12 mm | 25 mm | 1根 | ¥76.00 | 当天 | 加入购物车 | ||
| OP1A-20B4-P5 | Ø12 mm | 20 mm | 5根 | ¥274.00 | 当天 | 加入购物车 | ||
| OP1A-20B4 | Ø12 mm | 20 mm | 1根 | ¥61.00 | 当天 | 加入购物车 |
迷你叉块
- 适用Ø12 mm带基座光学接杆系列
- 腰型槽长度：16 mm
- 夹持直径：14.2 mm
- 可5个一包购买
LBTEK 迷你叉块夹持直径为Ø14.2 mm，通常与Ø12 mm带基座光学接杆或Ø6 mm挠性接杆支架一起使用，三点接触提供良好的夹持力，一体式设计可保证良好的刚性。PHA-16B3和PHA-16B4由6061-T6铝合金经过黑色阳极氧化处理制成，PHA-16S由经过沉淀硬化的316L不锈钢制成，以提供均匀的夹持力。同时PHA-16B3、PHA-16B4、PHA-16S分别兼容M3、M4、M6内六角圆柱头螺钉。腰型槽长度均为16 mm，可绕底座360°旋转方便选择合适的安装孔。每个叉式夹块的底部表面有垫片，配合对应的内六角圆柱头螺钉固定接杆或接杆支架时提供较大的稳定性。请注意，拧紧力过大可能使光学平台表面变形，从而导致组件对齐失准并降低稳定性。
PHA系列叉块适用于固定Ø12 mm带基座光学接杆
产品型号 | 腰型槽长度 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| PHA-16S | 16 mm | 1 | ¥49.00 | 当天 | 加入购物车 | ||
| PHA-16S-P5 | 16 mm | 5 | ¥230.00 | 当天 | 加入购物车 | ||
| PHA-16B3 | 16 mm | 1 | ¥101.00 | 当天 | 加入购物车 | ||
| PHA-16B3-P5 | 16 mm | 5 | ¥485.00 | 当天 | 加入购物车 | ||
| PHA-16B4 | 16 mm | 1 | ¥98.00 | 当天 | 加入购物车 | ||
| PHA-16B4-P5 | 16 mm | 5 | ¥485.00 | 当天 | 加入购物车 |
Ø12 mm带基座光学接杆，顶部M3螺纹孔
- 303不锈钢材质，表面喷砂+钝化处理
- 顶部M3和底部M6螺纹孔
- 侧面Ø2.4 mm贯穿孔
LBTEK Ø12 mm带基座光学接杆顶部为M3螺纹孔，带有一个可拆卸的M3×8螺柱，可适配大部分光学元件安装架，底部带M6螺纹孔，为底座式设计，与LBTEK 迷你叉式压块PHA-16S兼容，可快速固定于光学平台或面包板上，接杆附带一个Ø2.4 mm贯穿孔，可以在紧固组件时提供更大扭矩。购买接杆附送M3×8内六角紧定螺钉。可5个一包购买。
OP1A-XXB3系列与PHA-16S配合16 mm同轴系统使用
产品型号 | 外径 | 长度 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| OP1A-50B3-P5 | Ø12 mm | 50 mm | 5根 | ¥443.00 | 当天 | 加入购物车 | ||
| OP1A-50B3 | Ø12 mm | 50 mm | 1根 | ¥98.00 | 当天 | 加入购物车 | ||
| OP1A-38B3-P5 | Ø12 mm | 38 mm | 5根 | ¥414.00 | 当天 | 加入购物车 | ||
| OP1A-38B3 | Ø12 mm | 38 mm | 1根 | ¥87.00 | 当天 | 加入购物车 | ||
| OP1A-25B3-P5 | Ø12 mm | 25 mm | 5根 | ¥365.00 | 当天 | 加入购物车 | ||
| OP1A-25B3 | Ø12 mm | 25 mm | 1根 | ¥77.00 | 当天 | 加入购物车 | ||
| OP1A-20B3-P5 | Ø12 mm | 20 mm | 5根 | ¥273.00 | 当天 | 加入购物车 | ||
| OP1A-20B3 | Ø12 mm | 20 mm | 1根 | ¥58.00 | 当天 | 加入购物车 |
