产品说明
- 兼容16 mm同轴系统
- 安装椭圆或圆形光学元件两种可选
- 螺纹孔或光壁孔安装可选
LBTEK 16 mm同轴系统45°安装调整架可实现光路90度偏转，当前提供可安装Ø12.7 mm圆形光学元件或长轴18.0 mm 短轴12.7 mm椭圆光学元件两种调整架。入射/出射端面安装连接方式有螺纹孔和光壁孔两种可选。侧面带螺纹孔，也可拓展光学接杆用于自由空间。
16 mm同轴系统直角调整架，用于圆形光学元件
- 安装直径Ø12.7 mm最小厚度3 mm光学元件
- 提供±4º的俯仰和倾斜调节、±1 mm线性位移调节
- 兼容16 mm同轴系统，入射/出射端面螺纹孔和光壁孔可选
LBTEK 16 mm同轴系统直角反射镜架适用相对于光轴45°安装反射镜，适合搭建紧凑型系统。入射和出射端面均带有一个SM05螺纹孔，可兼容SM05透镜套筒，斜面用于安装Ø12.7 mm最小厚度3 mm光学元件，侧边胶头螺钉固定。入射端面和出射端面相互垂直。斜面带三个调节器，可实现±4º俯仰和倾斜角度调节、±1 mm线性位移调节。其中两个调节器带旋钮，第三个调节器末端带内六角孔，三个调节器均可用2 mm六角扳手进行调节。入射/出射端面可安装Ø4 mm同轴接杆，用于同轴系统；两侧面一面带有一个M4螺纹孔，另一面带有一个M3螺纹孔，可安装光学接杆，用于自由空间。
螺纹孔（左）和光壁孔（右）安装同轴接杆
产品型号 | 适用光学元件直径 | 安装光学件最小厚度 | 同轴接杆固定方式 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| RAMC-05B | Ø12.7 mm | 3 mm | 光壁孔 | ¥987.00 | 6周 | 加入购物车 | ||
| RAMC-05A | Ø12.7 mm | 3 mm | 螺纹孔 | ¥987.00 | 5周 | 加入购物车 |

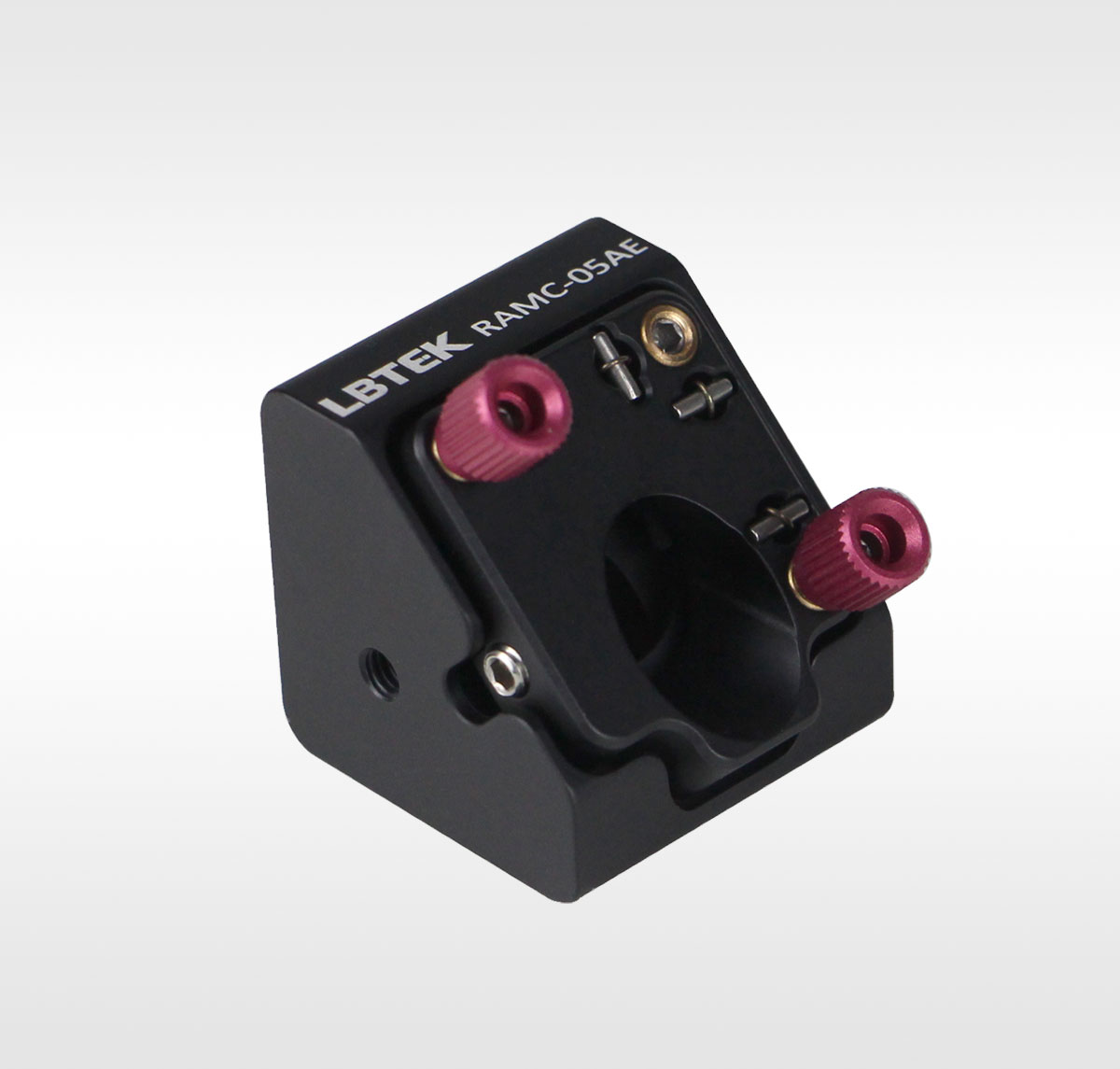

16 mm同轴系统直角调整架，用于椭圆形光学元件
- 安装长轴18.0 mm 短轴12.7 mm椭圆光学元件
- 提供±3º的俯仰和倾斜调节、±1 mm线性位移调节
- 兼容16 mm同轴系统，入射/出射端面均为螺纹孔
LBTEK 16 mm同轴系统直角反射镜架适用于45°安装椭圆反射镜，适合搭建紧凑型系统。入射和出射端面均带有一个SM05螺纹孔，兼容SM05透镜套筒，斜面用于安装长轴18.0 mm 短轴12.7 mm、最小厚度3 mm的椭圆形光学元件，侧边胶头螺钉固定。入射端面和出射端面相互垂直。斜面带三个调节器，可实现±3º俯仰和倾斜角度调节，及±1 mm线性位移调节。入射端面和出射端面均带螺纹孔，可安装Ø4 mm同轴接杆，用于同轴系统；两侧面一面带有一个M4螺纹孔，另一面带有一个M3螺纹孔，可安装光学接杆，用于自由空间。
16 mm同轴系统直角调整架应用图
产品型号 | 适用产品 | 安装光学件最小厚度 | 同轴接杆固定方式 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| RAMC-05AE | 长轴18.0 mm 短轴12.7 mm椭圆光学元件 | 3 mm | 螺纹孔 | ¥1,434.00 | 当天 | 加入购物车 |
