产品说明
- 多轴精密调节
- 用于安装常见的 Ø12.7 mm 到 Ø50.8 mm 直径的光学元件
- 0.25 mm（100TPI） 螺距精密调节螺纹副
- 零间隙XY调节机构
- 每个调节轴都带有独立锁紧螺钉
LBTEK多轴光学调整架带有多个维度的精确调整定位。带旋钮的精密螺纹副，调节平顺，具有较高的灵敏度。零间隙的XY调节机构可实现长期稳定的精确定位。每个调节轴都具有独立的锁紧螺钉，可保证在互不干扰的情况下独立锁定调节轴。调整架可按需安装光学镜片、物镜或其他种类光学元件。调整架带有一个侧置的安装板，可以通过安装板的开槽将调整架安装在工作台上，安装板可连接到调整架的任一侧，自行调整即可。底部螺纹孔可用于接杆安装，从而调整光轴高度和方向。
产品属性
主体材质6061-T6铝合金
表面处理黑色阳极氧化
光学元件固定方式卡环
调节螺纹M4×0.25/M6×0.25
五轴光学调整架
- 五个可独立锁定的调节轴
- 旋转轴正交共面，更好的稳定性
- 万向角度调节
- 无间隙XY调节
LBTEK五轴光学调整架提供五个维度的精确调整定位。调整架中心孔带螺纹，并配有一个带滚花的螺纹转接件，可按需容纳光学镜片、物镜或其他种类光学元件。螺纹转接件和调整架中心孔（UAMM5-05A中心孔除外）都带有适配的卡环。UAMM5-05A五轴光学调整架螺纹转接件带SM05螺纹，配有1个SM05R卡环，可安装Ø12.7 mm光学元件。UAMM5-1A五轴光学调整架螺纹转接件带SM1螺纹，配有1个SM1R卡环，可安装Ø25.4 mm光学元件，调整架中心孔带有M36×1螺纹，配有2个M36×1卡环。UAMM5-2A五轴光学调整架螺纹转接件带SM1.5螺纹，配有1个SM1.5R卡环，可安装Ø38.1 mm光学元件，调整架中心孔带有SM2螺纹，配有2个SM2R卡环，可安装Ø50.8 mm光学元件。
接杆固定（左）与安装板固定（右）
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| UAMM5-05A | Ø12.7 mm | 6 mm | ¥4,553.00 | 当天 | 加入购物车 | ||
| UAMM5-1A | Ø25.4 mm | 10 mm | ¥6,036.00 | 当天 | 加入购物车 | ||
| UAMM5-2A | Ø38.1 mm或Ø50.8 mm | 10 mm | ¥6,347.00 | 当天 | 加入购物车 |

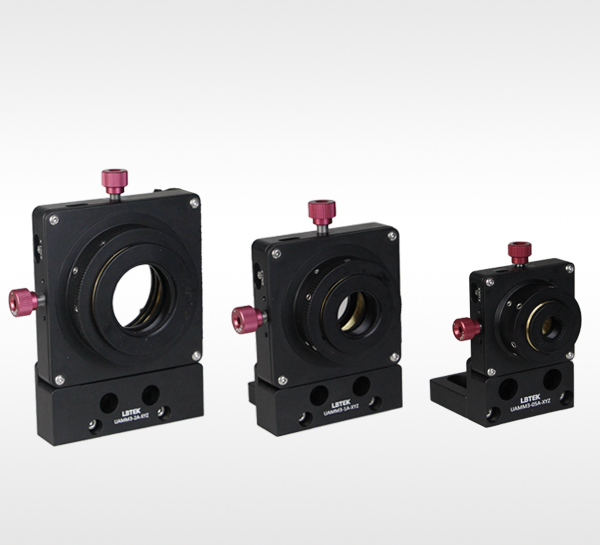

三轴光学调整架
- 三个可独立锁定的调节轴
- 无间隙XY调节
- 适用0.5英寸、1英寸、1.5英寸、2英寸光学元件
LBTEK三轴光学调整架提供X、Y、Z轴三个维度的精确调整定位。调整架中心孔带螺纹，并配有一个带滚花的螺纹转接件，可按需容纳光学镜片、物镜或其他种类光学元件。螺纹转接件和调整架中心孔都带有适配的卡环，UAMM3-05A-XYZ三轴光学调整架螺纹转接件带SM05螺纹，配有1个SM05R卡环，可安装Ø12.7 mm光学元件，调整架中心孔带有M20×1螺纹，配有2个M20×1卡环。UAMM3-1A-XYZ三轴光学调整架螺纹转接件带SM1螺纹，配有1个SM1R卡环，可安装Ø25.4 mm光学元件，调整架中心孔带有M36×1螺纹，配有2个M36×1卡环。UAMM5-2A三轴光学调整架螺纹转接件带SM1.5螺纹，配有1个SM1.5R卡环，可安装Ø38.1 mm光学元件，调整架中心孔带有SM2螺纹，配有2个SM2R卡环，可安装Ø50.8 mm光学元件。
安装板固定（左）与接杆固定（右）
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| UAMM3-05A-XYZ | Ø12.7 mm | 6 mm | ¥3,152.00 | 当天 | 加入购物车 | ||
| UAMM3-2A-XYZ | Ø38.1 mm或Ø50.8 mm | 10 mm | ¥4,674.00 | 当天 | 加入购物车 | ||
| UAMM3-1A-XYZ | Ø25.4 mm | 10 mm | ¥4,420.00 | 当天 | 加入购物车 |

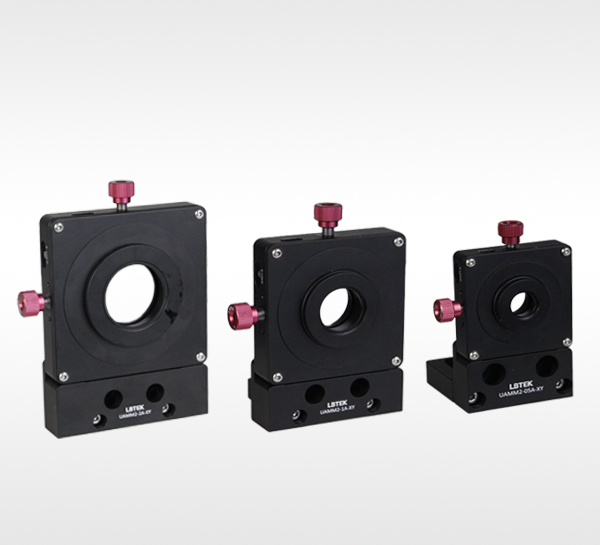

二轴光学调整架
- 二个可独立锁定的调节轴
- 无间隙XY调节
- 适用0.5英寸、1英寸、1.5英寸、2英寸光学元件
LBTEK二轴光学调整架提供X、Y轴二个维度的精确调整定位。调整架中心孔带螺纹，并配有一个带滚花的螺纹转接件，可按需容纳光学镜片、物镜或其他种类光学元件。螺纹转接件和调整架中心孔都带有适配的卡环，UAMM2-05A-XY二轴光学调整架螺纹转接件带SM05螺纹，配有1个SM05R卡环，可安装Ø12.7 mm光学元件，调整架中心孔带有M20×1螺纹，配有2个M20×1卡环。UAMM2-1A-XY二轴光学调整架螺纹转接件带SM1螺纹，配有1个SM1R卡环，可安装Ø25.4 mm光学元件，调整架中心孔带有M36×1螺纹，配有2个M36×1卡环。UAMM2-2A-XY二轴光学调整架螺纹转接件带SM1.5螺纹，配有1个SM1.5R卡环，可安装Ø38.1 mm光学元件，调整架中心孔带有SM2螺纹，配有2个SM2R卡环，可安装Ø50.8 mm光学元件。

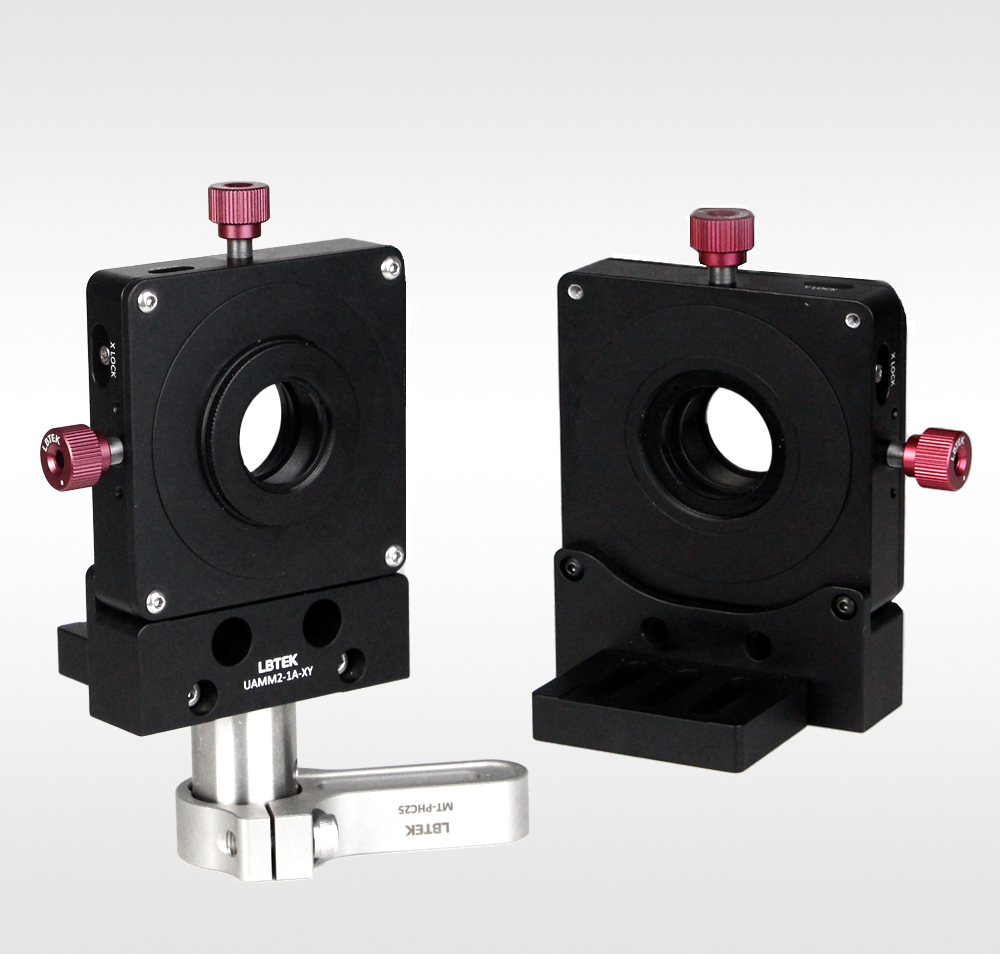

接杆固定（左）与安装板固定（右）
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| UAMM2-05A-XY | Ø12.7 mm | 6 mm | ¥2,880.00 | 当天 | 加入购物车 | ||
| UAMM2-1A-XY | Ø25.4 mm | 10 mm | ¥3,574.00 | 当天 | 加入购物车 | ||
| UAMM2-2A-XY | Ø38.1 mm或Ø50.8 mm | 10 mm | ¥4,190.00 | 当天 | 加入购物车 |
