产品说明

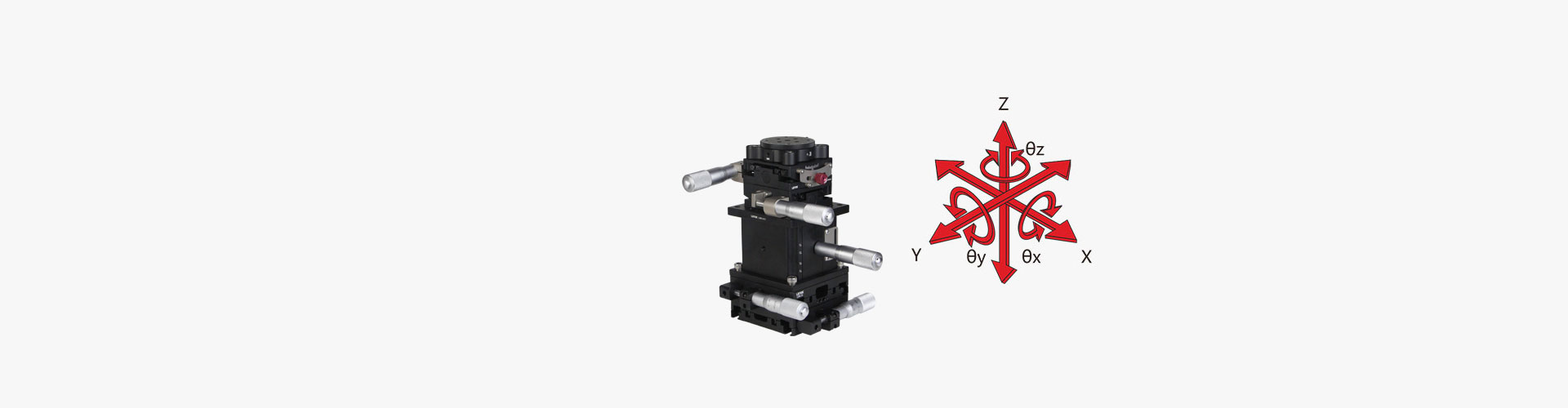

- 可搭建不同行程和精度的六轴位移台
- 可搭建左驱、右驱、直驱六轴位移台
- 可搭建不同台面规格的六轴位移台
LBTEK的六轴组装位移台是将LBTEK所提供的直线位移台以及角度位移台进行组合，最终可根据自身需求搭建出不同行程不同精度以及不同台面大小的六轴位移台，该搭建方式具有较高的自由度和灵活性。目前所搭建六轴位移台通常使用25mm行程手动线性位移台和Z轴直线位移台控制X、Y、Z方向的移动，再搭配角度位移台以及手动旋转位移台实现θX、θY、θZ方向的旋转运动。
产品属性
材质铝合金6061-T6
表面处理黑色阳极氧化
轴数六轴

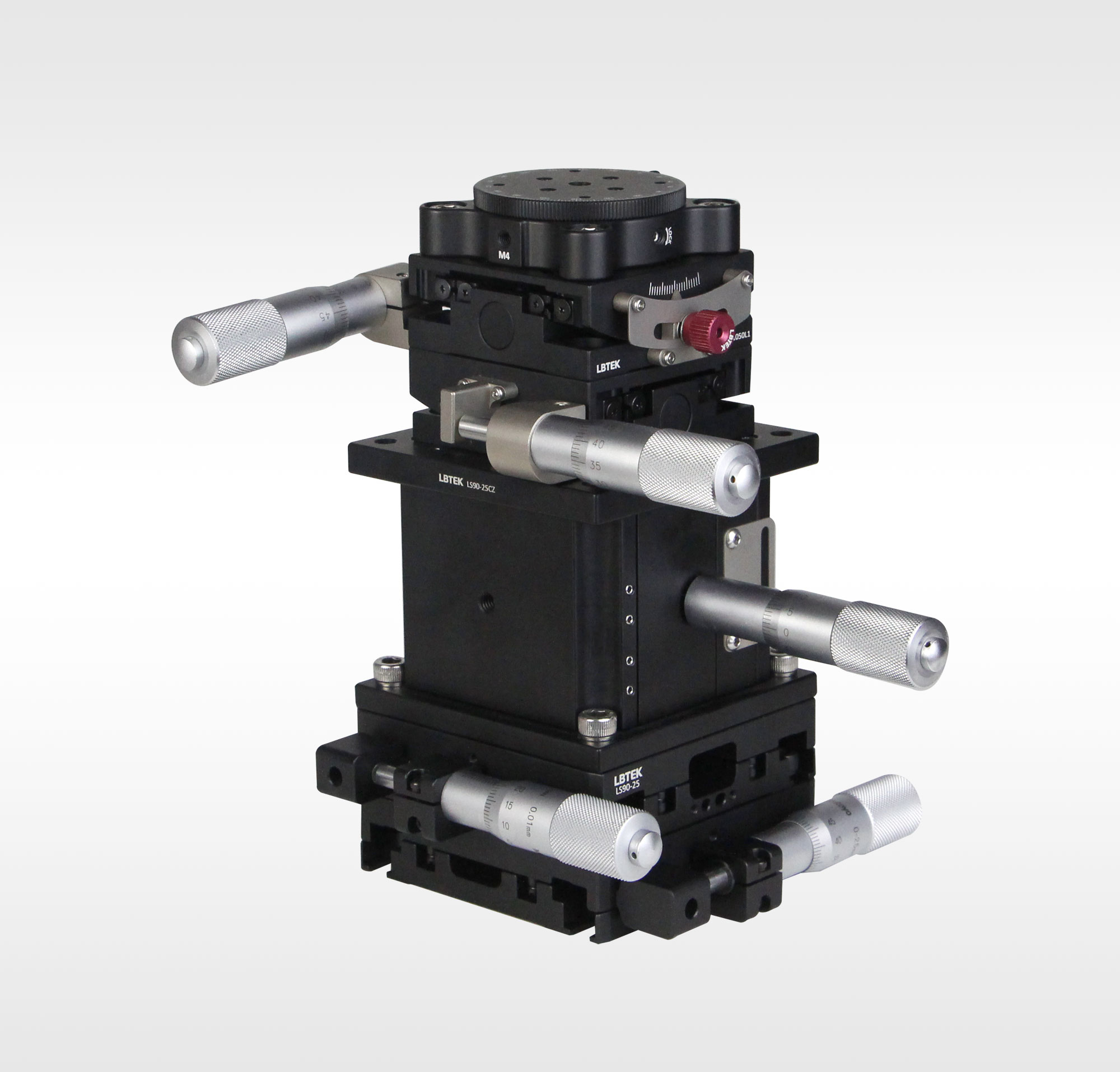

六轴手动位移台
- LS90系列位移台控制沿X、Y、Z方向移动
- AS65系列位移台控制绕X、Y轴旋转
- RP系列位移台控制绕Z轴旋转
LBTEK 六轴手动位移台使用M6圆柱头螺钉将LS90系列直线位移台进行拼接，拼接后的组装件能够控制X、Y、Z方向的移动，行程为25mm。在直线位移台的台面上组装AS65系列的角度位移台以及RP系列的旋转位移台，θX轴和θY轴的行程为±8°和±10°，θZ轴的行程为360°。
注意：该系列产品为成品寄送，无需客户手动安装。

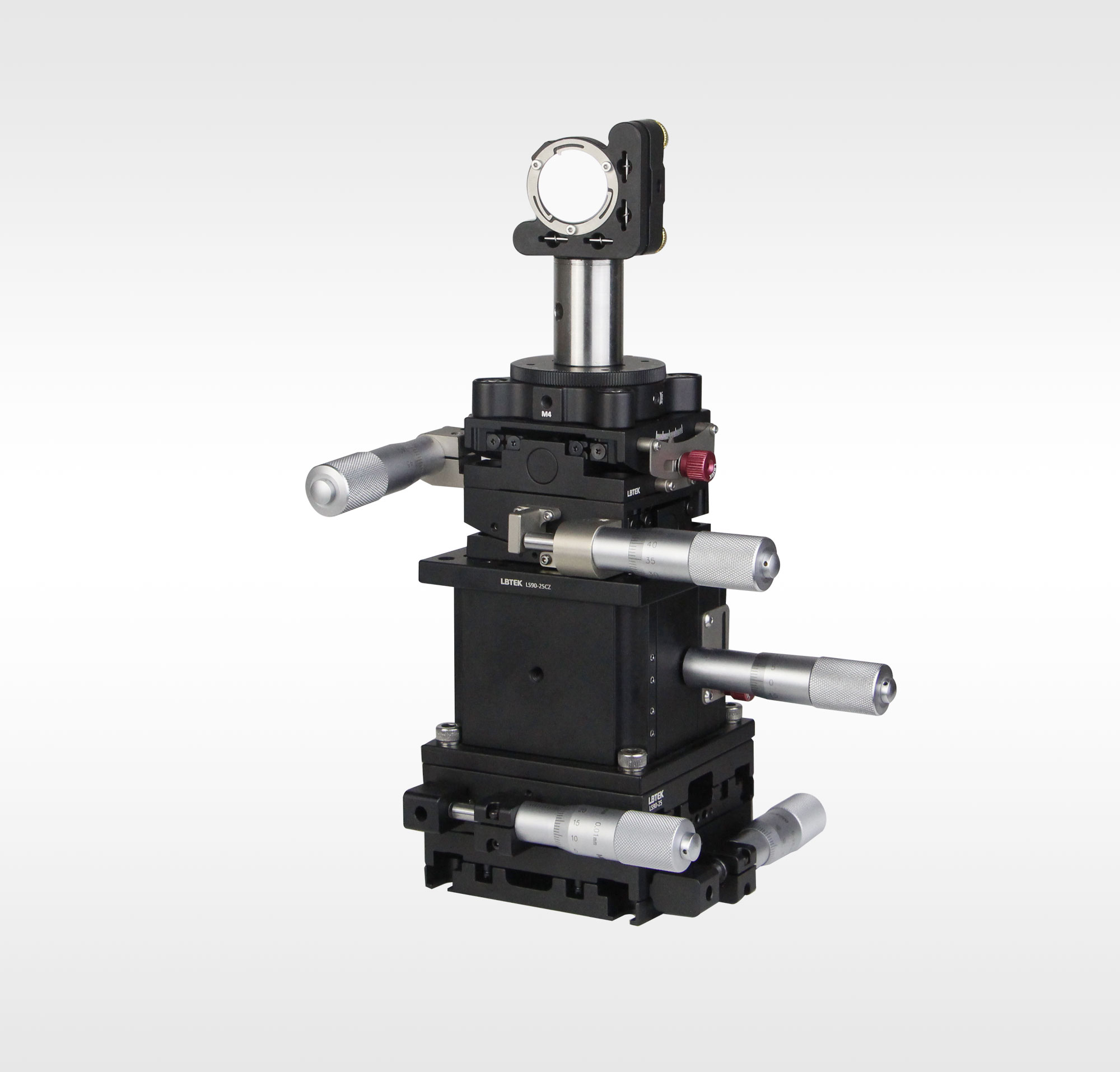

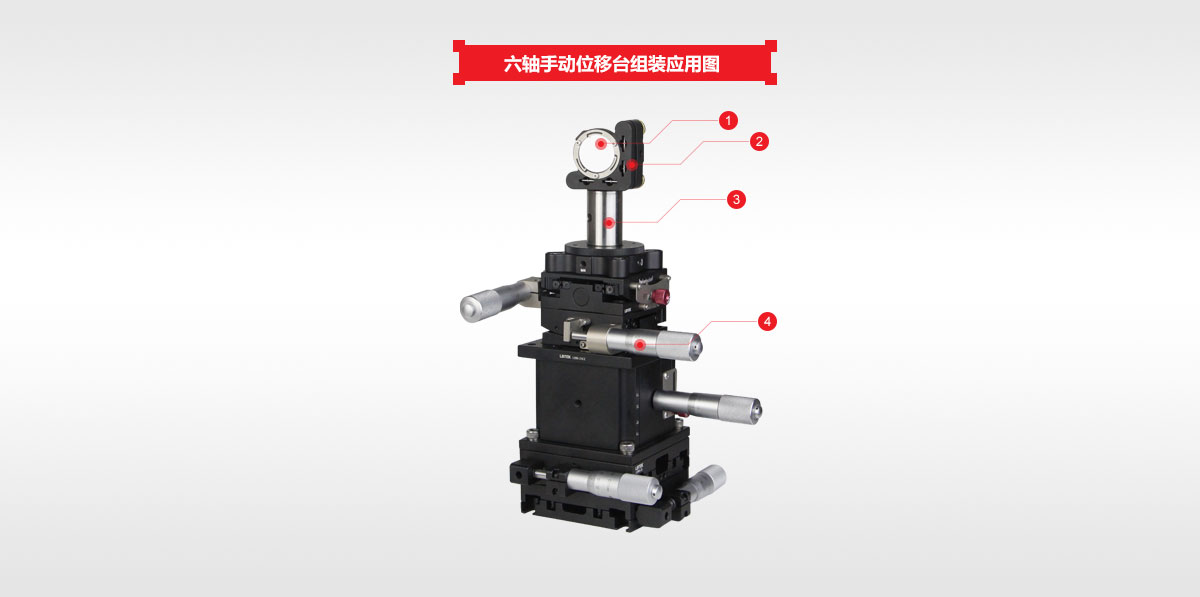

六轴手动位移台组装图
产品型号 | 类型 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| L90A65S-L6 | 左手系 | ¥15,880.00 | 当天 | 加入购物车 |
