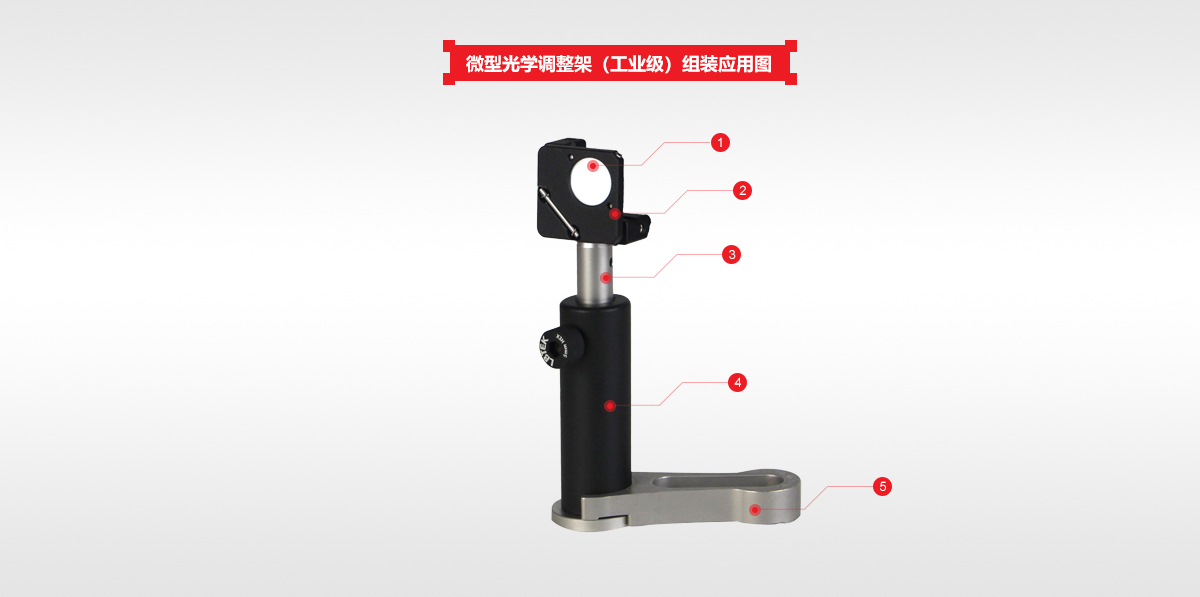

组装
反馈

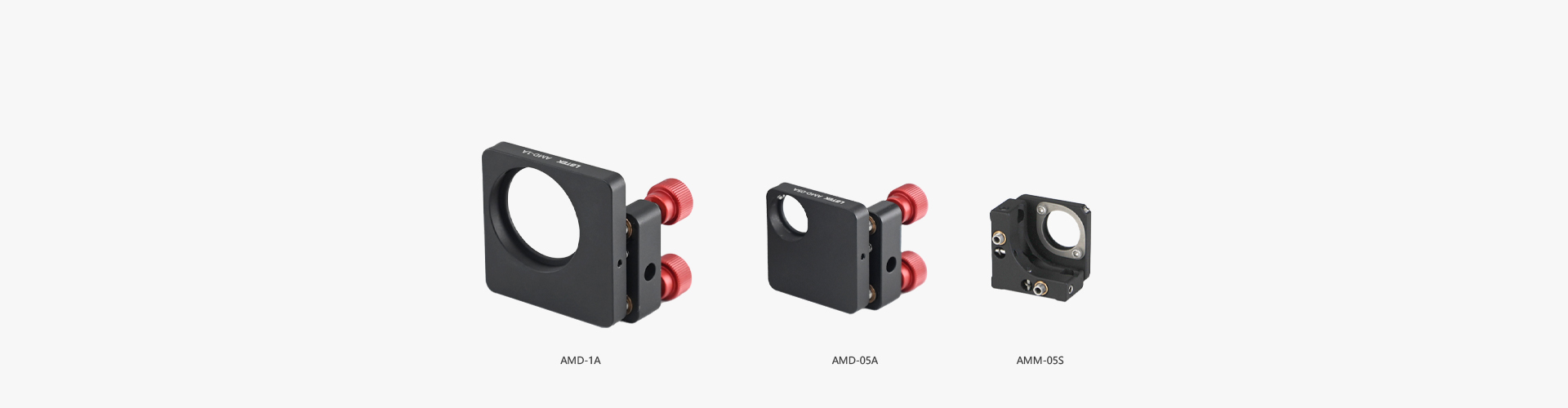

产品说明
- 微型结构设计，适合内置于产品中
- 支持万向调节
LBTEK 微型光学调整架非常适合内置于产品中使用或实验室单独使用。采用弹簧钢材质超硬弹簧可提供更好的长期稳定性。两个M3×0.25的精密调节器可以为调整架提供±4°的角度调节范围，直接顶紧螺纹副丝杆独特的锁紧方式可提供出色的长期稳定性，在实际锁紧过程中漂移量少。使用蓝宝石垫片作为螺纹副丝杆440C不锈钢球支撑表面，摩擦小，确保耐用性。

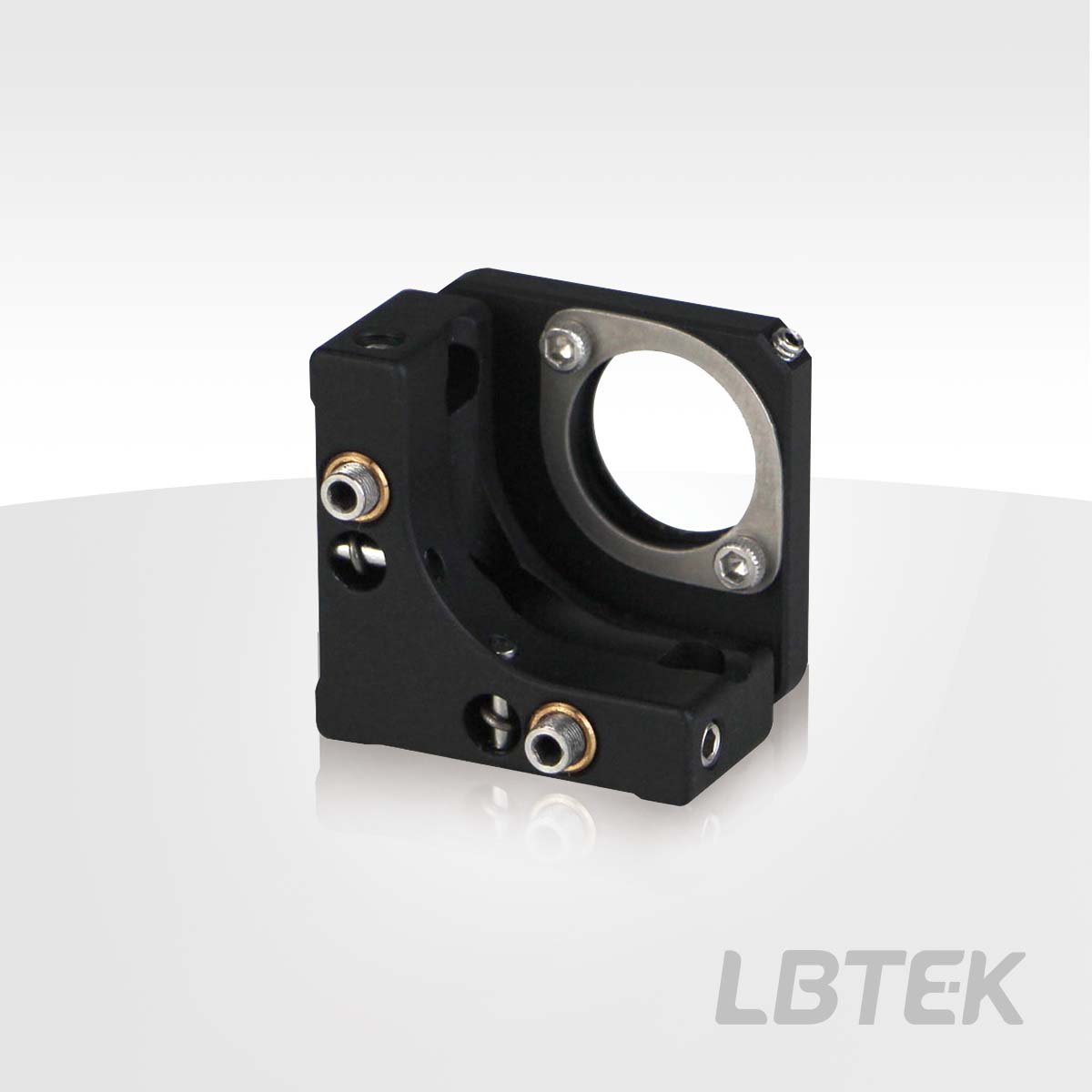

微型光学调整架，2个调节器
- 适用光学元件直径：12.7 mm
- 适用光学元件最大厚度：2.8 mm
- 可调角度范围±4°，每转1.12°
- 调节器带锁紧功能
- 胶头螺钉加压圈双重装卡固定光学元件
LBTEK 微型光学调整架可安装Ø12.7 mm的光学元件，光轴高度15.9 mm，调整架底部配有M2螺钉用的沉头孔，用于连接安装。胶头螺钉加压圈双重装卡固定光学元件，防振具有很好的稳定性，可固定最小厚度为1.5 mm的光学元件，其中胶头螺钉为M2规格，可用0.9 mm六角扳手调节，压圈通过2个M1.6的圆柱头螺钉固定，使用1.5 mm六角扳手调节。调整架带有2个M3×0.25精密调节器，提供俯仰、偏摆角度范围±4°的调节，每转0.1.12°，调节器不带旋钮，可用1.5 mm六角扳手或者带旋钮的内六角扳手HWS-1.5调节。购买LBTEK 标准O型光学调整架赠送1个带旋钮的内六角扳手HWS-1.5、一个0.9 mm六角扳手、4个M2圆柱头内六角螺丝。

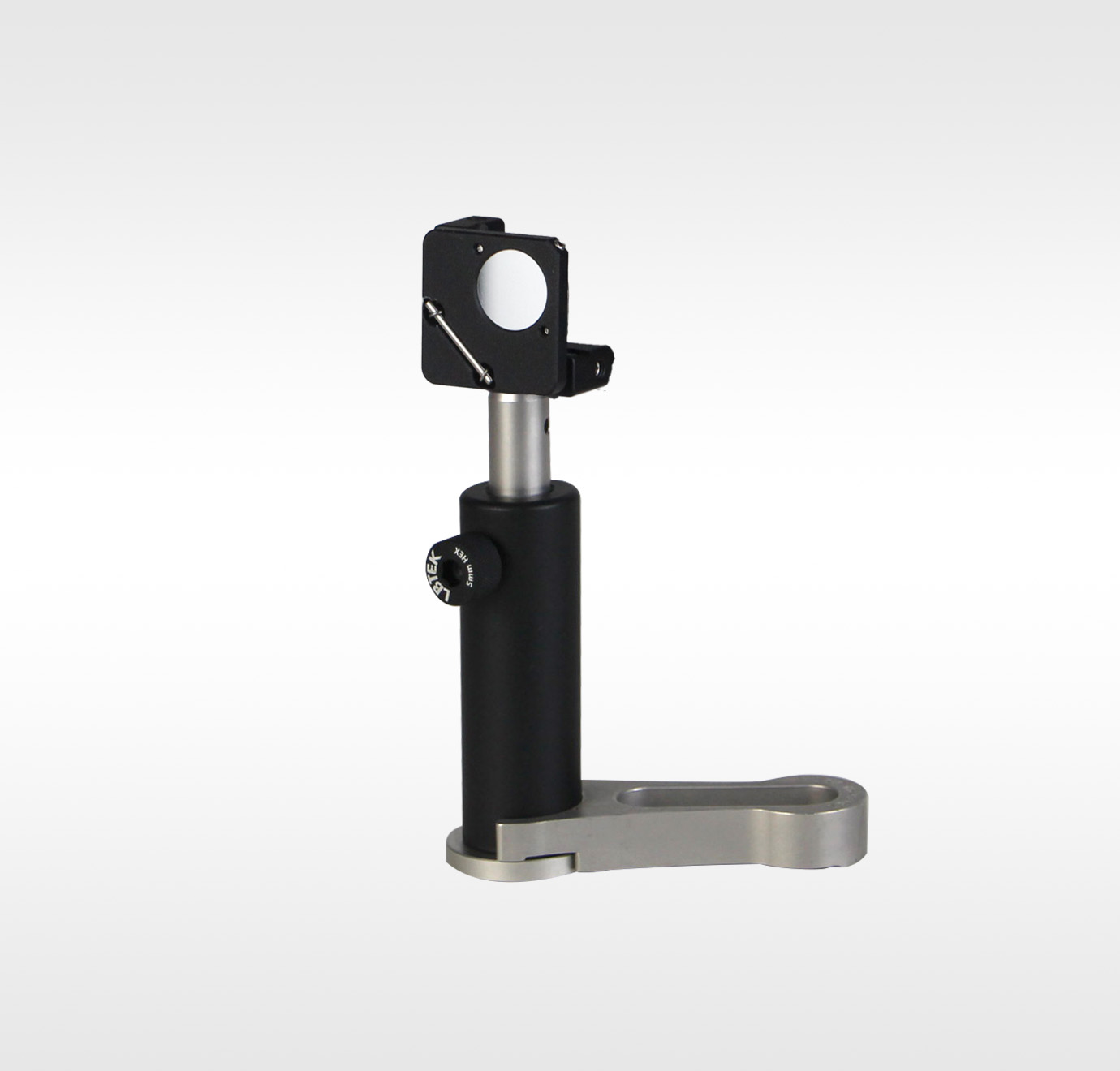

利用Ø12.7 mm接杆支撑调整架
产品型号 | 适用光学元件尺寸 | 适用光学元件最小厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| AMM-05S | Ø12.7 mm | 1.5 mm | ¥428.00 | 当天 | 加入购物车 |

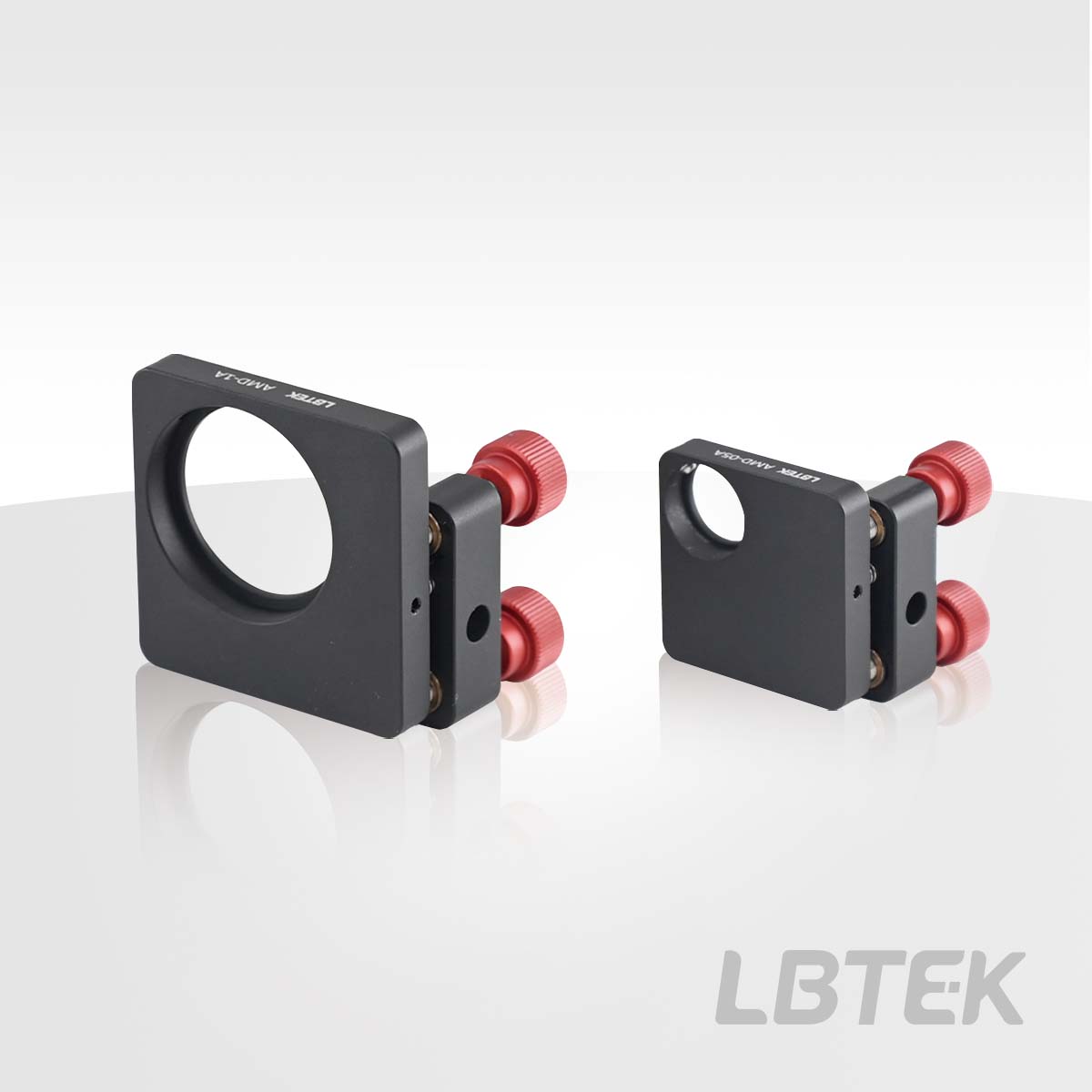

小型隅角反射镜调整架
- 胶头螺钉固定光学元件
- 可调角度范围±4°
- 紧凑放置光学元件
- 适用光学元件直径：12.7 mm、25.4 mm
LBTEK 小型隅角反射镜调整架将反射镜的中心安装在俯仰和偏摆调节器的xy交点位置，由此不仅可以获得更清晰的光束路径，还可以进行万向运动。所谓万向运动，指的是将用于俯仰和偏摆调节的调节器一起驱动相应的距离，从而使反射镜绕着两个在光学系统的中心相交的虚拟轴旋转。 小型隅角镜架结构仅为常规镜架的一半大小，极其适合在狭窄空间下使用，其中AMD-1A可安装Ø12.7 mm的光学元件，AMD-05A可安装Ø25.4 mm的光学元件。调整架底部配有M4螺钉用的沉头孔，用于连接安装。

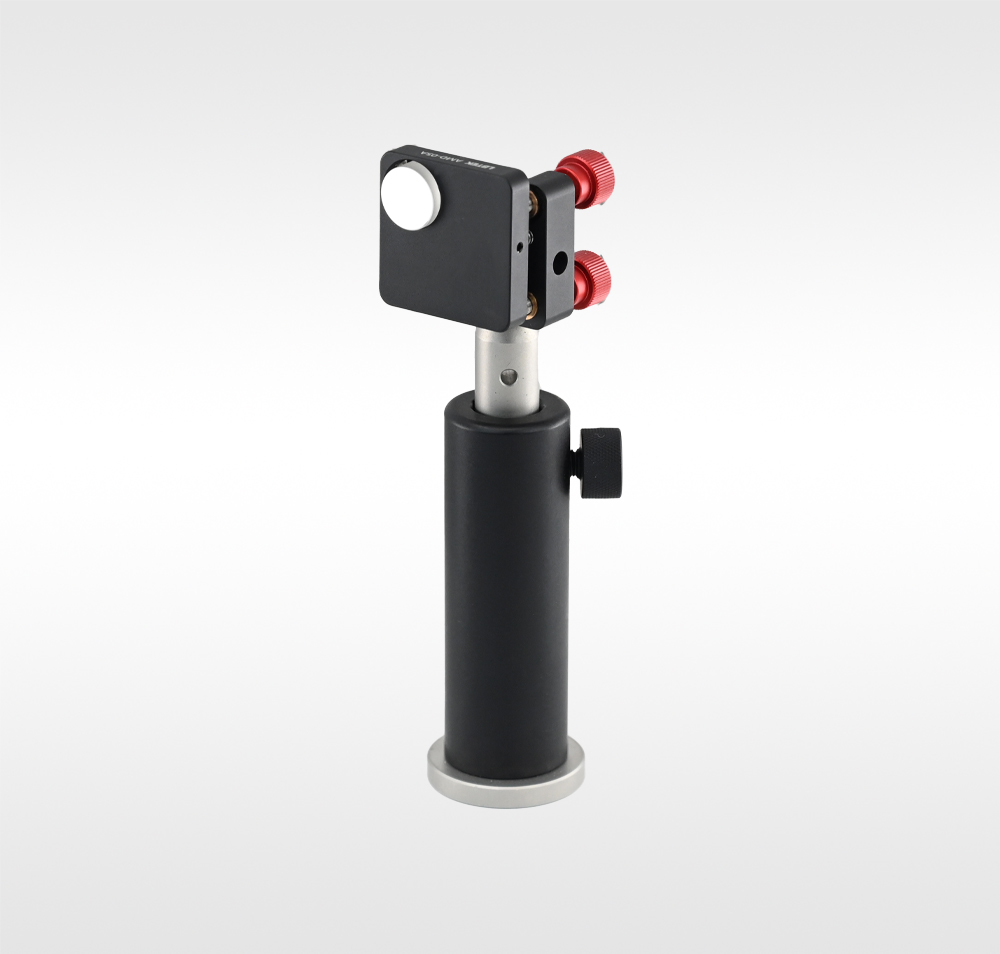

利用Ø12.7 mm接杆支撑调整架
产品型号 | 适用光学元件尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| AMD-05A | Ø12.7 mm | ¥635.00 | 当天 | 加入购物车 | ||
| AMD-1A | Ø25.4 mm | ¥741.00 | 当天 | 加入购物车 |
