产品说明
- 连续旋转360°，刻度精度2°
- M4螺钉可以锁定旋转位置
- 兼容30 mm同轴立方体

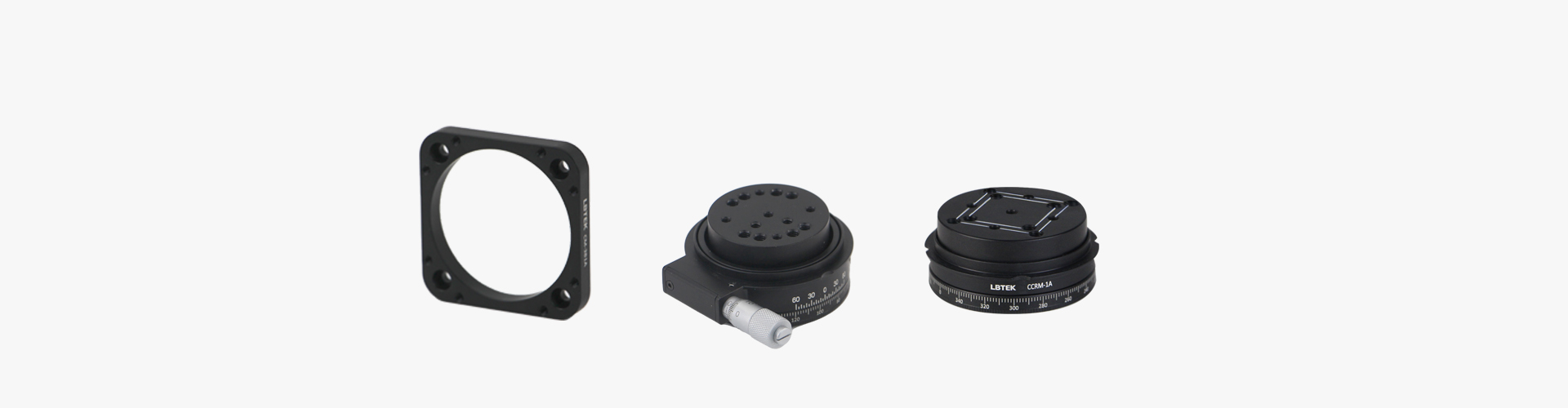

LBTEK 30 mm同轴立方体旋转台与30 mm同轴立方体CM-3E、CM-3T等一起使用构建成同轴立方体旋转系统，旋转系统与30 mm同轴系统兼容的棱镜、分束器以及其它光学元件配合使用。旋转台通过CM-3B1A转接板可以安装到一个30 mm同轴立方体的顶部或底部，并通过螺钉进行固定，以实现同轴立方体的连续360°旋转，附带的M4螺钉可锁定旋转位置。台面带相应的M3、M4螺纹孔，可供夹持座或其它安装支架固定使用。

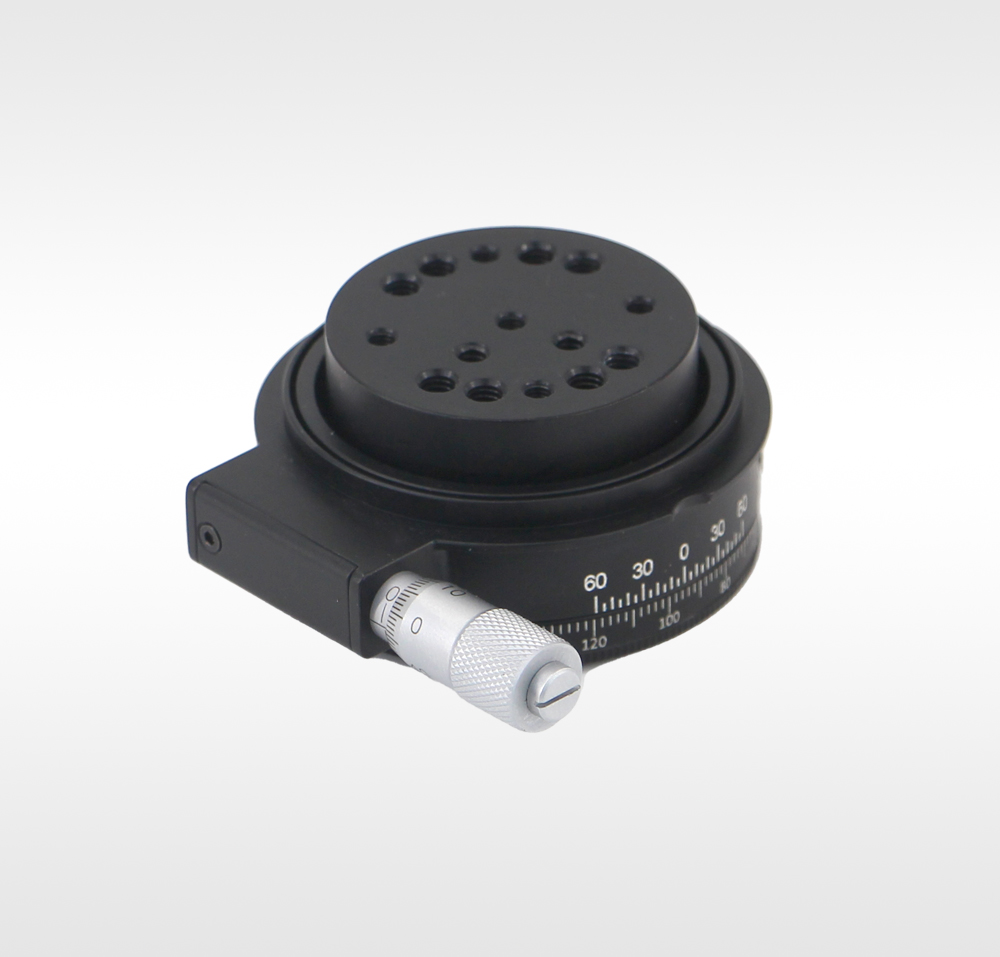

高精度同轴立方旋转台
- 平台可以进行俯仰、倾斜和高度调节
- 360°手动旋转调节，带±7°千分尺驱动的精细调节
- 锁定螺丝可以固定手动调节和千分尺驱动位置
- 兼容的30 mm同轴立方体配件
- 1°分度值的激光雕刻刻度，以及5弧分的游标度盘
LBTEK 30 mm同轴立方体旋转台CCRM-1A兼容30 mm同轴立方体系统，通过CM-3B1A转接安装在同轴立方体CM-3E/CM-3T的顶部或底部，可进行360度的自由旋转。此外，在使用该平台时，它可以通过千分尺驱动进行±7°的精密旋转，平台上还具有激光雕刻的、分度值 为1°的刻度以及5弧分的游标度盘。平台底部具有3个可调螺丝，可以进行俯仰、倾斜和高度调节；安装到30 mm同轴立方体之后，可以对光学元件位置进行总体上的精密控制。

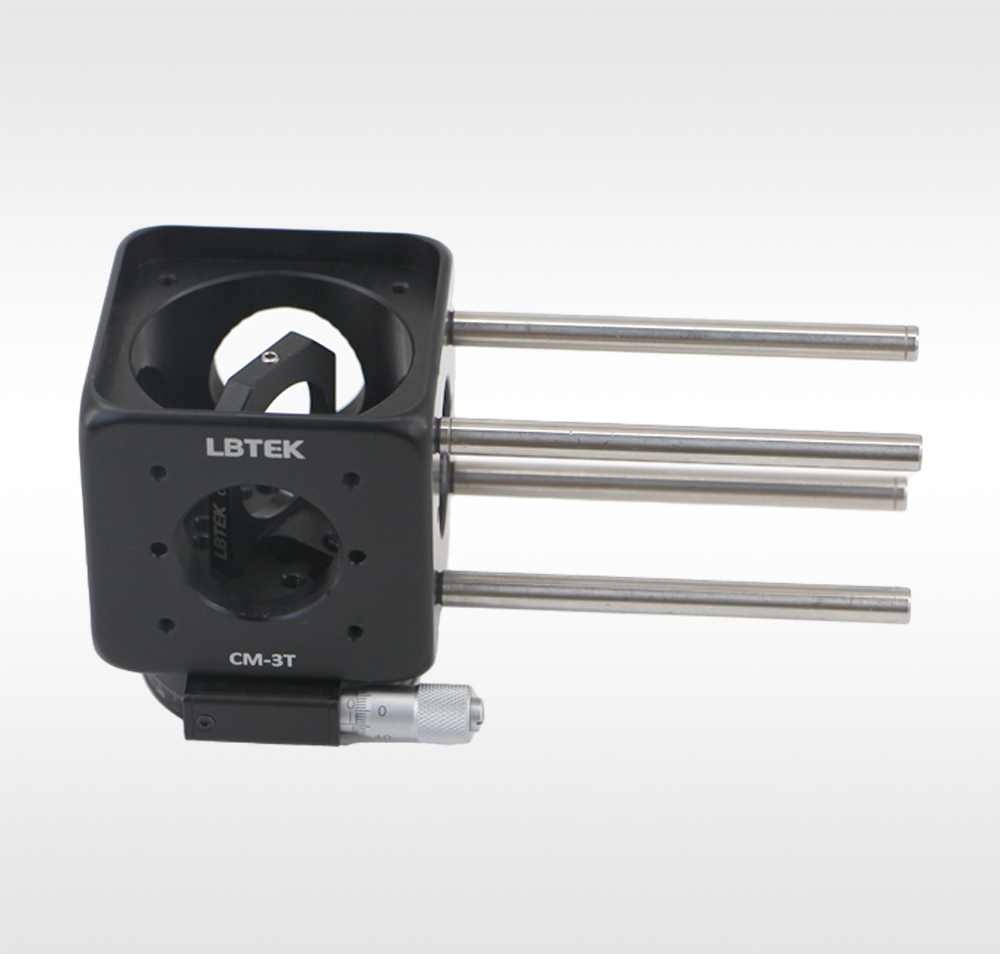

CCRM-1B常与CM-3T配合使用(需要搭配同轴转接板CM-3B1A)
产品型号 | 旋转刻度精度 | 精调精度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CCRM-1B | 1° | 5弧分 | ¥1,852.00 | 当天 | 加入购物车 |

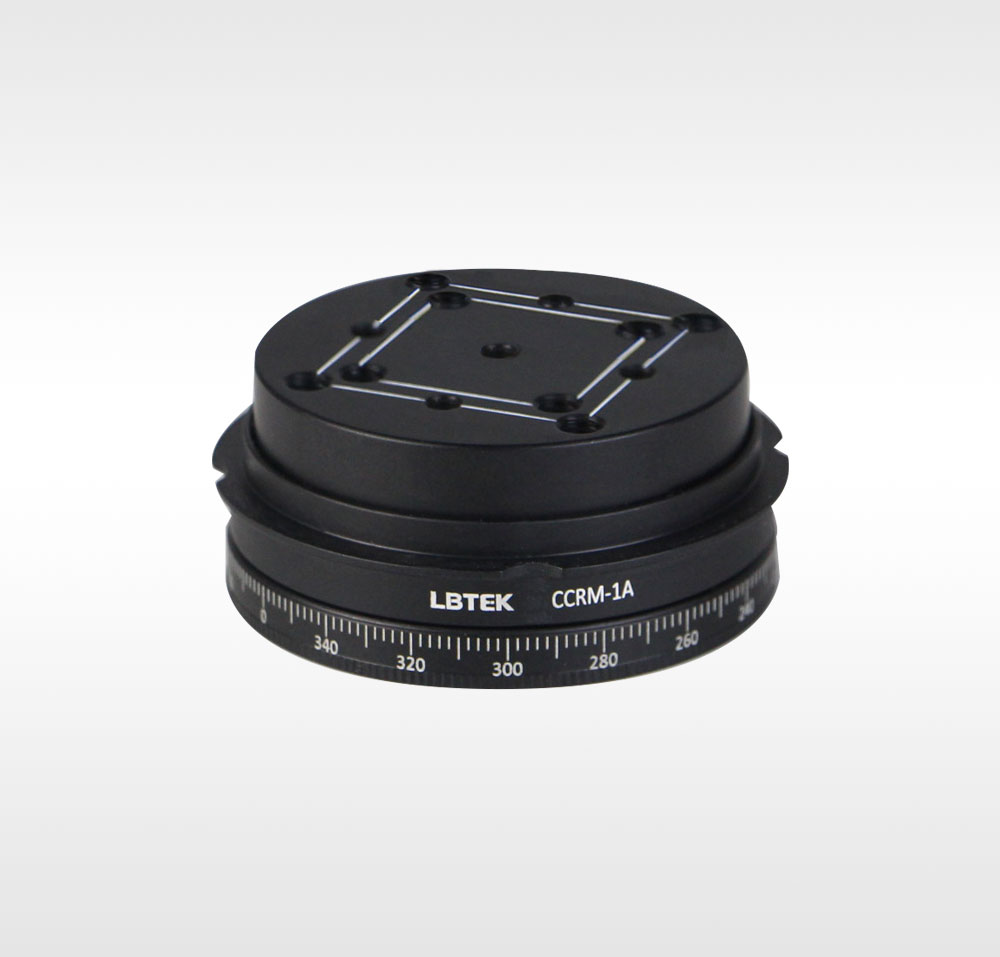

同轴立方旋转台
- 连续旋转360°，刻度精度2°
- 可通过M4螺钉锁定
- 台面带八个M4螺纹孔和五个M3螺纹孔
LBTEK 30 mm同轴立方体旋转台CCRM-1A兼容30 mm同轴立方体系统，通过CM-3B1A转接安装在同轴立方体CM-3E/CM-3T的顶部或底部，可以在立方体内自由旋转，旋转至指定位置用附带的M4螺钉锁紧即可。手拧旋转端带刻线刻度，刻度精度2°。台面带相应的M3、M4螺纹孔，可供夹持座或其它安装支架固定使用。

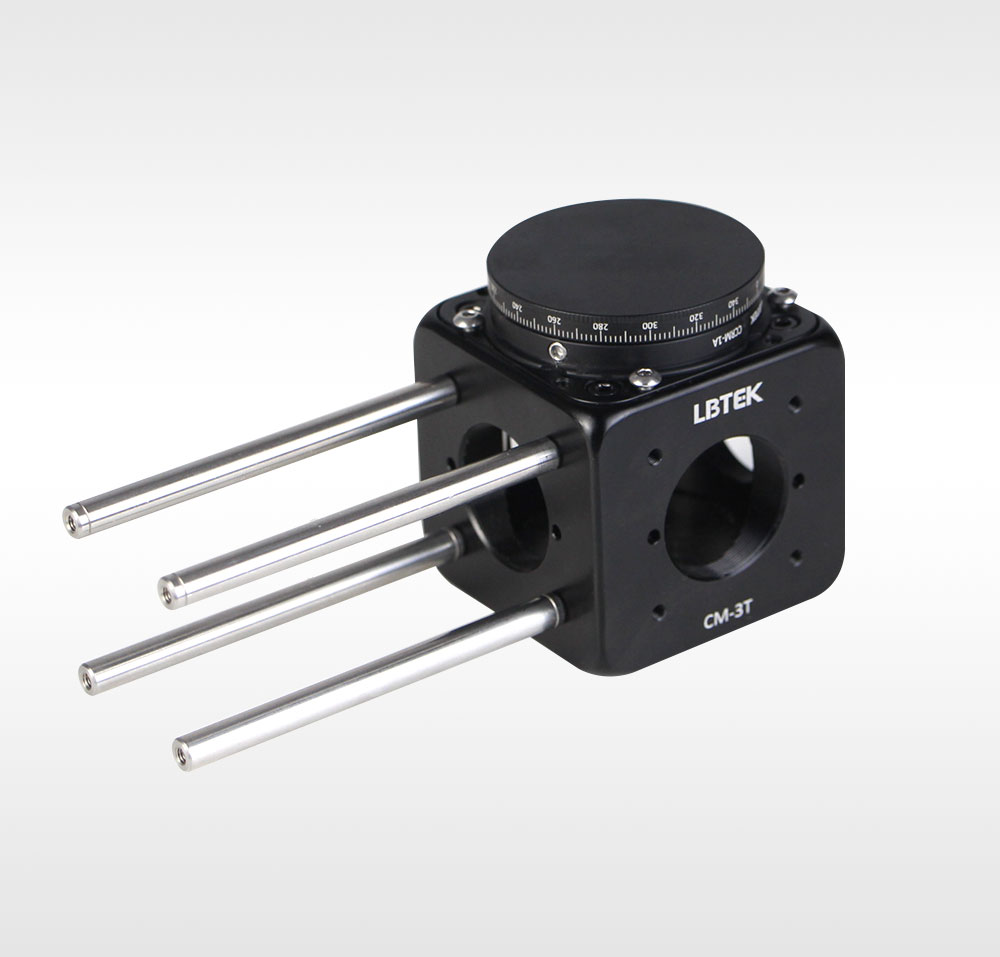

CCRM常与CM-3T配合使用(需要搭配同轴转接板CM-3B1A)
产品型号 | 旋转刻度精度 | 旋转角度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CCRM-1A | 2° | 360°连续 | ¥647.00 | 当天 | 加入购物车 |

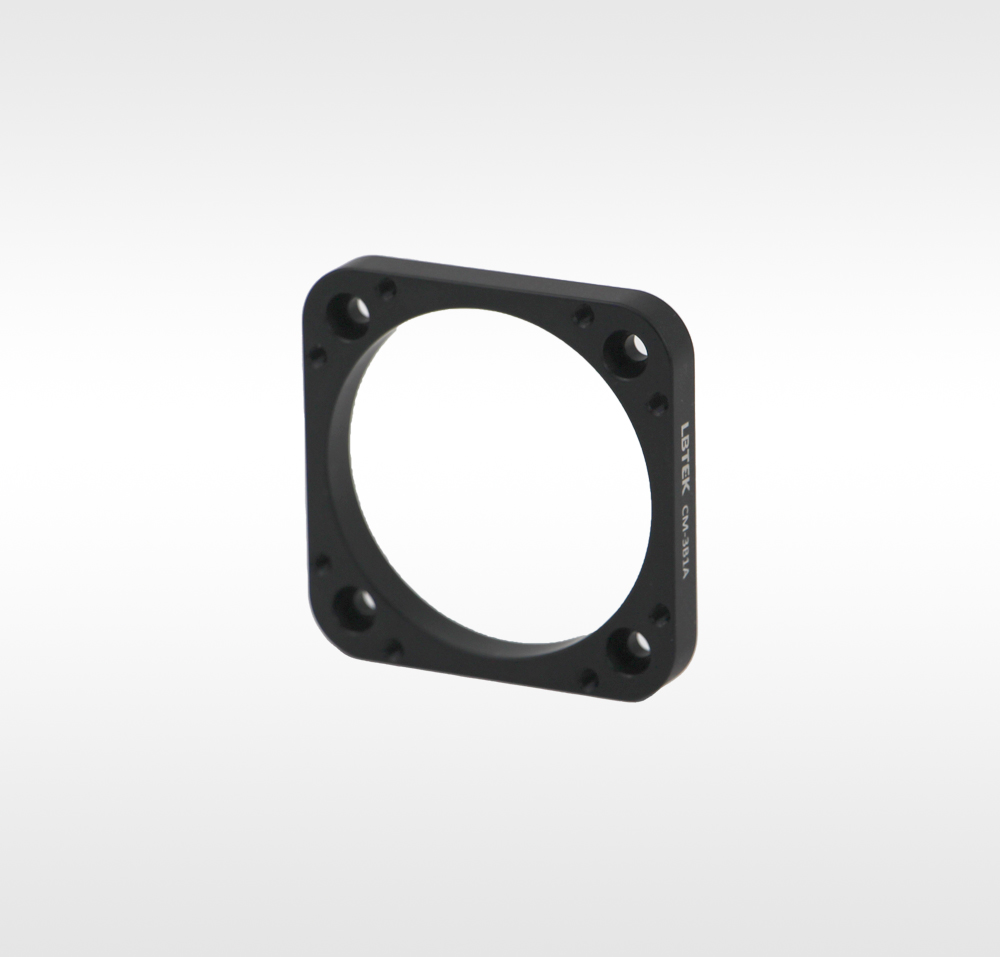

30 mm同轴立方体转接板
- 适用于30 mm同轴立方体
- 台面带八个M3螺纹孔和四个M3沉头孔
- 中心为直径44.5mm通孔
LBTEK 30 mm同轴立方体转接板兼容30 mm同轴立方体系统，通过转接板中心孔与CCRM-1A/1B凸起位置配合定位，用台面的M3螺纹将其锁紧固定，再通过M3的沉头孔固定在CM-3T上，光学元件就可通过安装再CCRM-1A/1B台面上，实现在30 mm同轴立方体系统中进行运用。

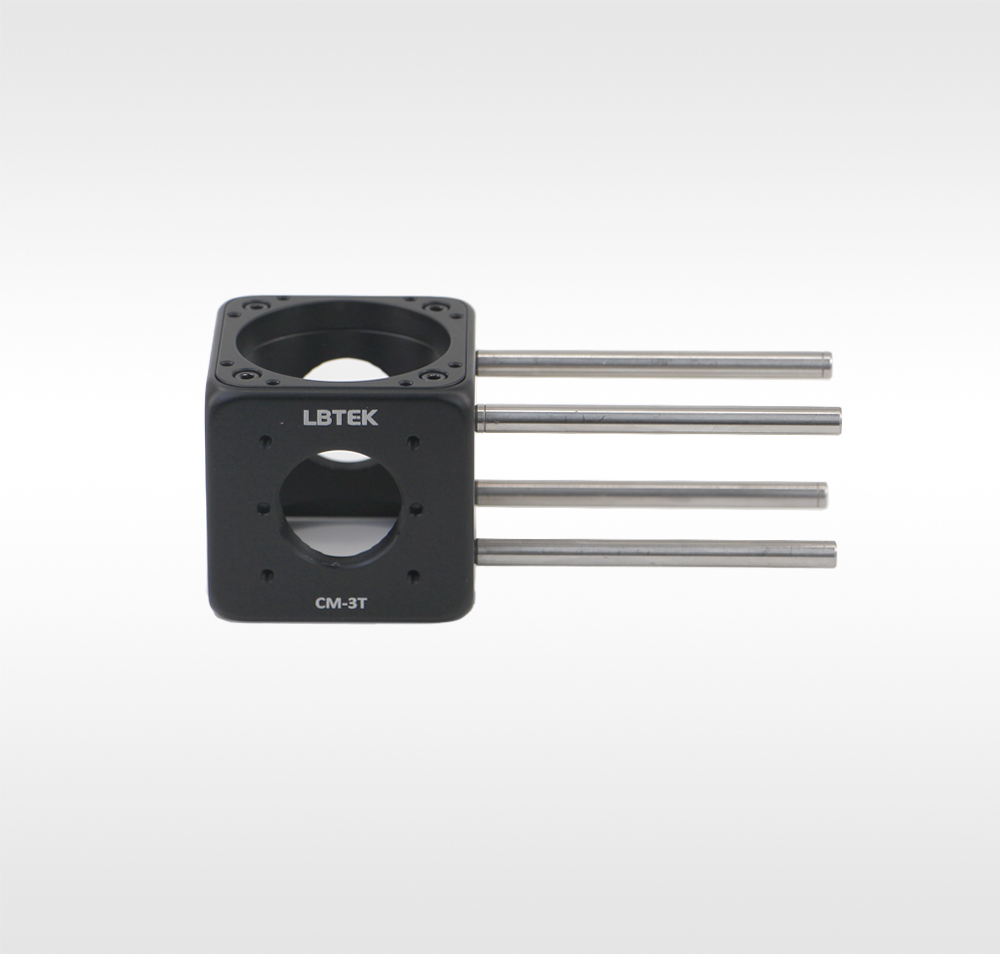

CM-3B1A转接板常与CM-3T配合使用
产品型号 | 材质 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| CM-3B1A | 6061-T6 | ¥174.00 | 当天 | 加入购物车 |
