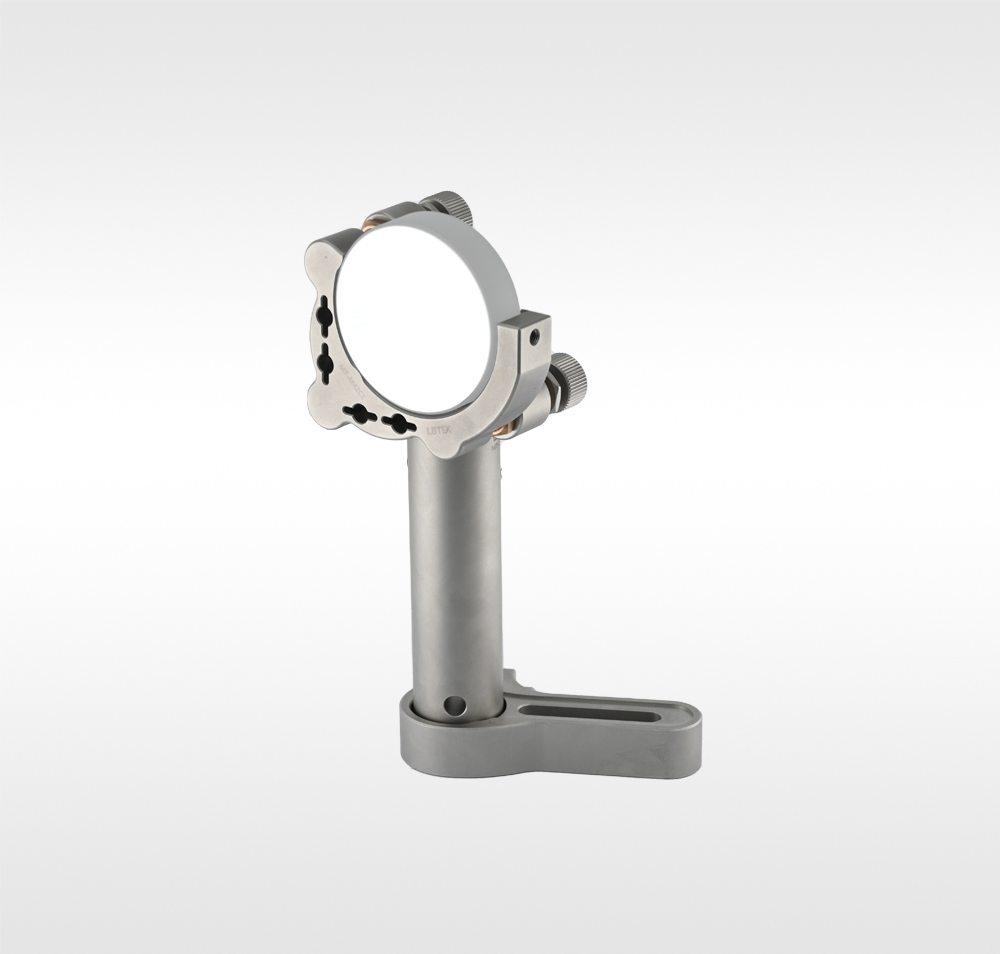

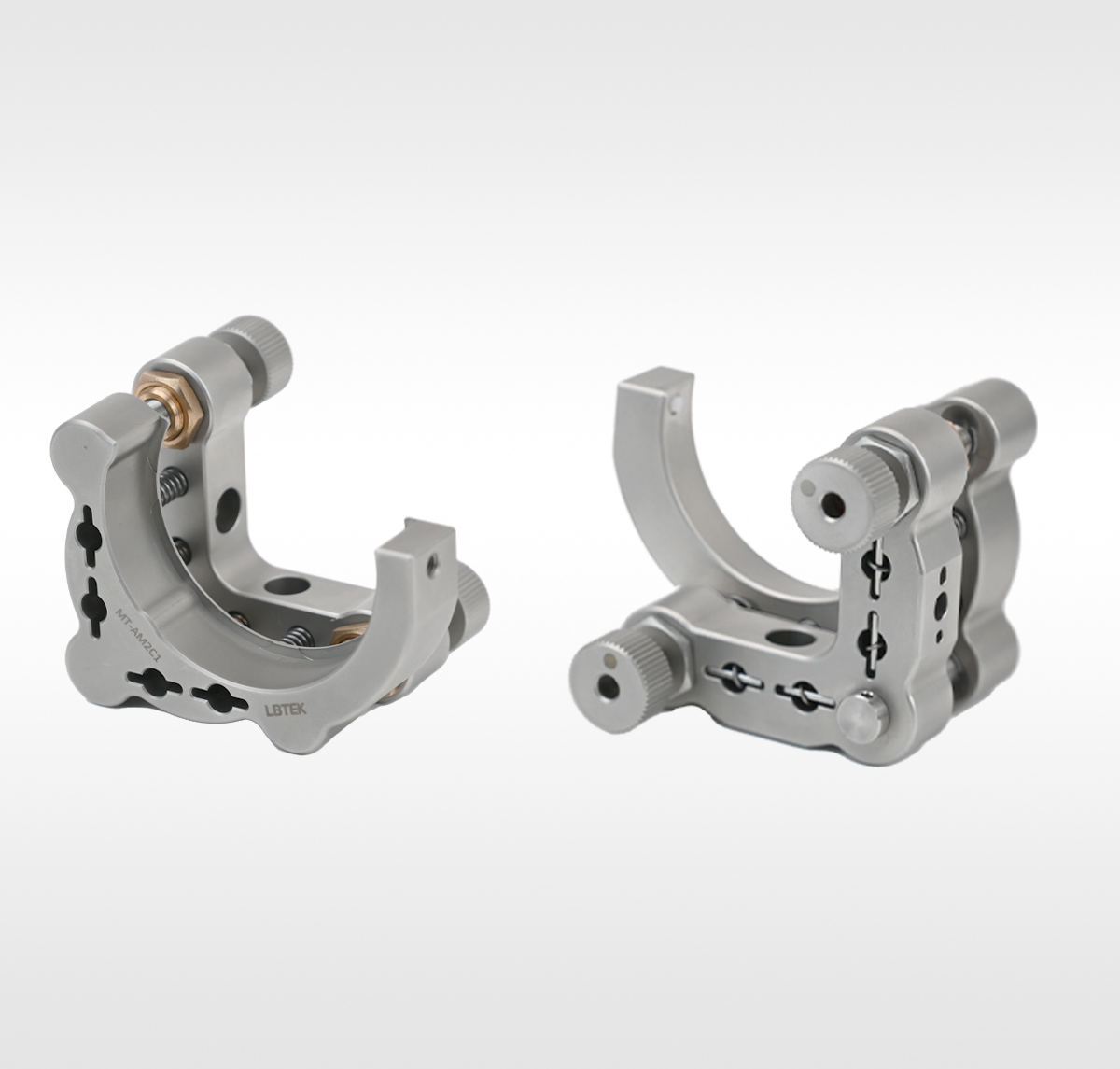

LBTEK 2英寸MT 高稳系列光学调整架，相比标准光学调整架具有长期对准稳定性优势，用于安装直径50.8 mm的光学元件，可左、右手系安装。光学元件可通过挠性弹片和固定螺丝固定，也可通过卡环固定。M6×0.25的精密调节器可以为调整架提供±4°的角度调节范围。针对MT系列不锈钢光学调整架的调节，LBTEK 提供一系列相关配件，用户可自行选配，以便在使用过程中更加方便、灵活地调节，使得调整架能适用更多的应用场景。
|
材质
不锈钢(316L)
|
表面处理
喷砂
|
|
可调节角度
±4°
|
调节器规格
M6×0.25
|
2英寸不锈钢光学调整架测试数据
LBTEK所有MT系列光学调整架均经过大量测试，具备高质量性能。静态稳定性测试结果充分验证了其稳定性，表明产品在静置状态下可维持初始对准状态，可靠性优异。
一、静态稳定性测试
1、目的：
本测试旨在确定光学调整架在静置状态下维持初始对准状态的可靠性，测量结果可反映光学系统对准在恒温环境或机械应力作用下的长期稳定性。
2、步骤：
将MT系列光学调整架安装于接杆上，并将整个接杆组件与高精度自准直仪一同固定在气浮光学平台上。测试在恒温环境中进行（温度波动<0.5℃）。根据调整架尺寸安装相应光学反射镜片，并调整其俯仰偏摆角度，使自准直仪能够实时监测调整架的稳定性。以下为光学调整架9小时静态稳定性测试结果。
3、结果：
由图1.1-1.3可知，绿色曲线为环境温度拟合曲线，红色曲线为光学调整架偏移值拟合曲线；横坐标为时间（min），左侧纵坐标为光学调整架综合偏移值（urad），右侧纵坐标为环境温度（℃）。LBTEK的MT系列光学调整架在9小时内偏移值均小于6urad，展现出极高稳定性，验证了其在恒温环境下的可靠性能。
4、对比：
2英寸光学调整架配备M6×0.25调节螺纹，两调节器之间的距离为53mm。调节器旋转一圈对应约4717urad的角度变化。作为参考，一名熟练操作员通常可控制的最小调节步长约为0.3°（相当于一圈的1/1200），这会导致光学调整架位置产生约4urad的变化。
5、结论：
LBTEK的MT系列光学调整架在恒温环境下静置9小时，其偏移值小于6urad，展现出极高的静态稳定性，这证明了该调整架在稳定环境中能可靠地维持初始对准状态。

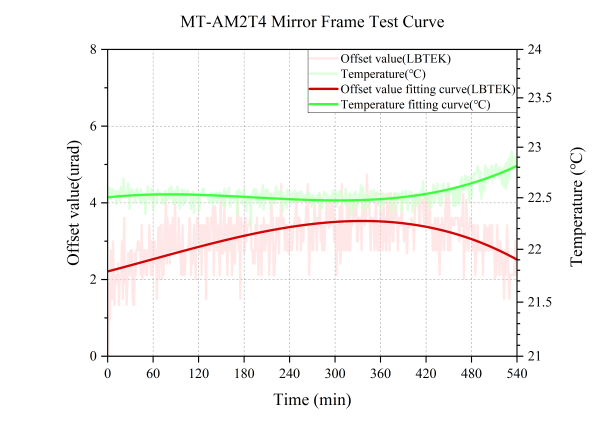

图1.1 MT-AM2T4光学调整架9h静态稳定性测试曲线

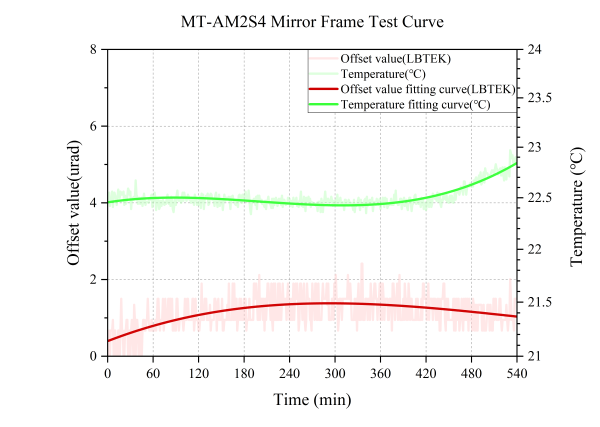

图1.2 MT-AM2S4光学调整架9h静态稳定性测试曲线
图1.3 MT-AM2S5光学调整架9h静态稳定性测试曲线
LBTEK 2英寸无边缘不锈钢镜架，镜架边缘带有开口，使光束能够以较小的入射角 θ从一个调整架反射到另一个调整架；胶头螺钉固定光学元件，安装直径50.8 mm、最小厚度为7 mm的光学元件；M6×0.25精密调节器用于调节光学元件俯仰/偏摆，调节范围±7°；此外，调节器带有滚花螺母或螺母可进行锁紧；光学调整架侧面有M4沉头安装孔，购买时附送2个M4×12圆柱头螺钉和2.0 mm六角扳手一个。
| 产品型号 |
光学元件固定方式
|
调节器规格/数量
|
单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
MT-AM2C1 | 胶头螺钉固定 | M6×0.25精密调节器/2个 | ￥1645 | 当天 |
|
加入购物车 |
LBTEK 2英寸不锈钢镜架，适用Ø50.8 mm的光学元件。两种光学元件低变形固定方式可选，MT-AM2和MT-AM2S4为挠性弹片和紧定螺钉固定，光学元件最小厚度为4 mm；3个M6×0.25精密调节器可以为调整架提供±4°的角度调节范围，有带旋钮和不带旋钮版本可选，其中带旋钮可通过手拧或六角扳手调节，无旋钮则必须使用六角扳手，光学调整架侧面有M4沉头安装孔。MT-AM2Tx系列为卡环直接固定光学元件，购买镜架时附送1个不锈钢卡环，且卡环固定式光学元件最厚不超过12 mm。购买时附送2个M4内六角螺钉以及2.0、2.5 mm六角扳手各一个。
| 产品型号 |
光学元件固定方式
|
调节器规格/数量
|
单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
MT-AM2S4 | 挠性弹片和固定螺丝 | 无旋钮M6×0.25精密调节器/3个 | ￥1886 | 当天 |
|
加入购物车 | |
|
|
MT-AM2T4 | 卡环 | 无旋钮M6×0.25精密调节器/3个 | ￥2014 | 当天 |
|
加入购物车 | |
|
|
MT-AM2 | 挠性弹片和固定螺丝 | 带滚花旋钮M6×0.25精密调节器/3个 | ￥1961 | 当天 |
|
加入购物车 | |
|
|
MT-AM2T | 卡环 | 带滚花旋钮M6×0.25精密调节器/3个 | ￥2120 | 当天 |
|
加入购物车 |
LBTEK 2英寸不锈钢镜架，用于安装直径50.8 mm的光学元件，挠性弹片和固定螺丝固定光学元件，光学元件最小厚度为6 mm。M6×0.25带侧孔精密调节器用于调节光学元件俯仰/偏摆，有多种调节方式可选，如右图图一：调节器末端用2.0 mm六角扳手直接调节；图二：用MT-SHR1侧孔调节扳手调节；图三：可安装MT-HWS1可拆卸旋钮调节；图四：可用HWS-2六角旋钮精细调节。此外，用户可根据使用要求选择添加调节器锁紧螺母MT-LN1来增加锁紧功能。光学调整架侧面有M4沉头安装孔，购买时附送2个M4内六角薄头螺丝和2.0、2.5 mm六角扳手各一个，另外MT-AM2S6附送2个锁紧螺母、MT-AM2S2附送3个锁紧螺母。
| 产品型号 |
光学元件固定方式
|
调节器规格/数量
|
单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
MT-AM2S2 | 挠性弹片和固定螺丝 | 带侧孔M6×0.25精密调节器/3个 | ￥1995 | 当天 |
|
加入购物车 | |
|
|
MT-AM2S6 | 挠性弹片和固定螺丝 | 带侧孔M6×0.25精密调节器/2个 | ￥1879 | 当天 |
|
加入购物车 |
LBTEK 1英寸不锈钢镜架，用于安装直径50.8 mm的光学元件，光学元件通过挠性弹片和固定螺丝固定，2个M6×0.25精密调节器可以为调整架提供±4°的角度调节范围，有带旋钮和不带旋钮版本可选，其中带旋钮可通过手拧或六角扳手调节，无旋钮则必须使用六角扳手，光学调整架侧面有M4沉头安装孔。购买时附送2个M4内六角薄头螺丝以及2.0、2.5 mm六角扳手各一个。
| 产品型号 |
光学元件固定方式
|
调节器规格/数量
|
单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
MT-AM2S3 | 挠性弹片和固定螺丝 | 带滚花旋钮M6×0.25精密调节器/2个 | ￥1873 | 当天 |
|
加入购物车 | |
|
|
MT-AM2S1 | 挠性弹片和固定螺丝 | 无旋钮M6×0.25精密调节器/2个 | ￥1970 | 当天 |
|
加入购物车 | |
|
|
MT-AM2T3 | 卡环 | 带滚花旋钮M6×0.25精密调节器/2个 | ￥2194 | 当天 |
|
加入购物车 | |
|
|
MT-AM2T1 | 卡环 | 无旋钮M6×0.25精密调节器/2个 | ￥2110 | 当天 |
|
加入购物车 |
LBTEK 2英寸不锈钢镜架，2个带锁环、竖直驱动调节器，安装直径50.8 mm的光学元件，设计用于镜架后方没有空间来使用水平调节器的情况。其中光学元件为挠性弹片和固定螺丝方式固定，2个带锁环无旋钮的M6×0.25精密调节器可以为调整架提供±4°的角度调节范围，无旋钮调节器使用六角扳手调节，另光学调整架侧面有M4沉头安装孔。购买时附送2个M4内六角薄头螺丝以及2.0、2.5 mm六角扳手各一个。
| 产品型号 |
光学元件固定方式
|
调节器规格/数量
|
单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
MT-AM2S5 | 挠性弹片 | 带锁环无旋钮M6×0.25精密调节器/2个 | ￥3838 | 5周 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
