产品说明
- 用于安装Ø6 mm不锈钢光学接杆
- 超宽方形退刀槽，双线接触避免光学接杆滑动
- 接杆可以完全贯通到接杆支架底部，满足最小光束高度要求
LBTEK Ø6 mm接杆支架包含Ø6 mm接杆支架和Ø6 mm挠性接杆支架两种类型，二者的区别在于Ø6 mm接杆支架（MPH05-xxBx系列）带内六角的滚花铝制手拧螺钉和可旋转360° 的底座，而Ø6 mm挠性接杆支架（FPH05-xx系列）带可旋转360° 的挠性夹具，底部有M8×0.5螺纹，可与LBTEK提供的PRA1基座搭配使用。两种接杆支架的空心底座都可将Ø6 mm接杆放置在光学平台上，从而实现可能的最大接杆高度调节范围，内壁上的凹槽与接杆形成双线接触，可以避免接杆滑动。另外Ø6 mm接杆支架提供M3（MPH05-xxB3系列）和M6（MPH05-xxB6系列）安装槽选项，Ø6 mm挠性接杆支架底部可搭配迷你叉块固定在面包板上。
产品属性
主体材质6061-T6 铝合金
主体表面处理黑色阳极氧化
夹持直径Ø6 mm

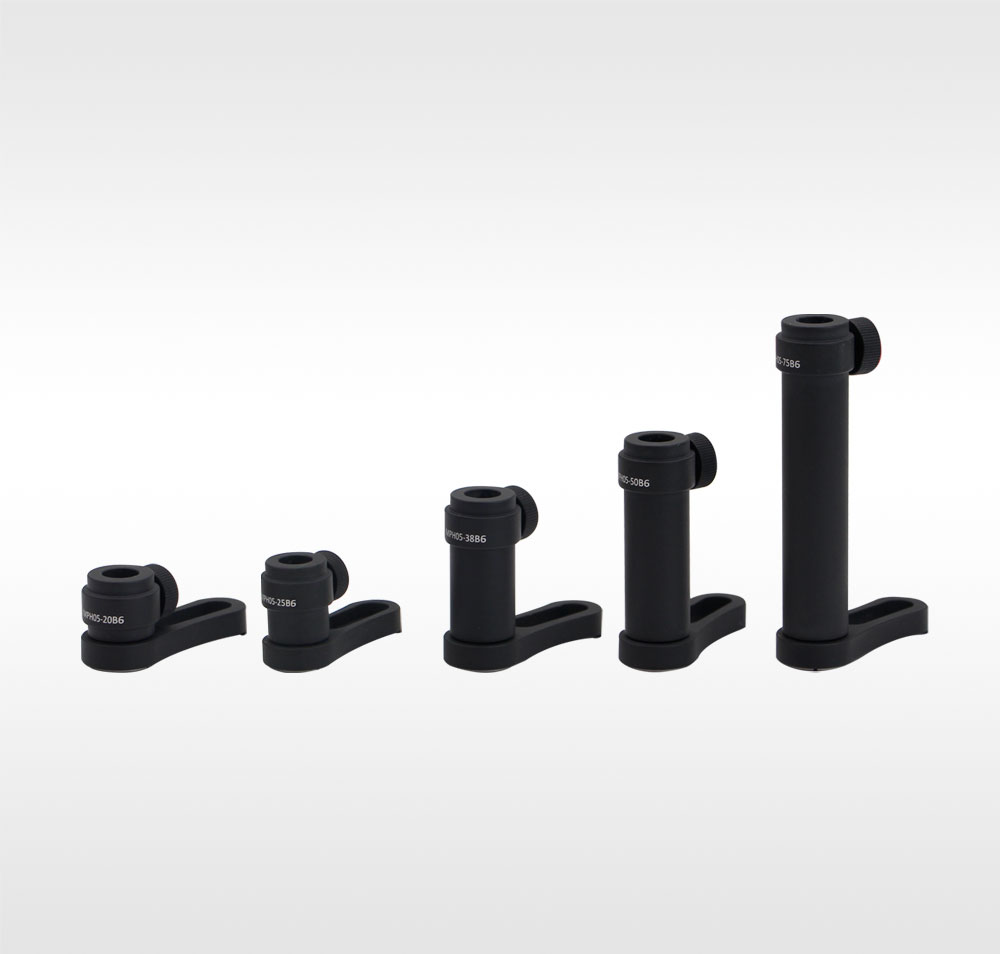

Ø6 mm接杆支架，带M6安装槽
- 360°旋转底座，带M6的安装槽
- 支架超宽方形槽，双线接触避免接杆滑动
- 带2.5 mm六角的滚花铝制手拧螺钉，用于固定接杆
LBTEK提供的Ø6 mm接杆支架，具有一个带M6圆柱头螺钉的沉头槽旋转底座，360°旋转底座可以最大的灵活性将元件安装在学平台。在高度调节方面，支架底座带有一个通孔，接杆可以完全贯通到接杆支架底部，满足最小光束高度要求。

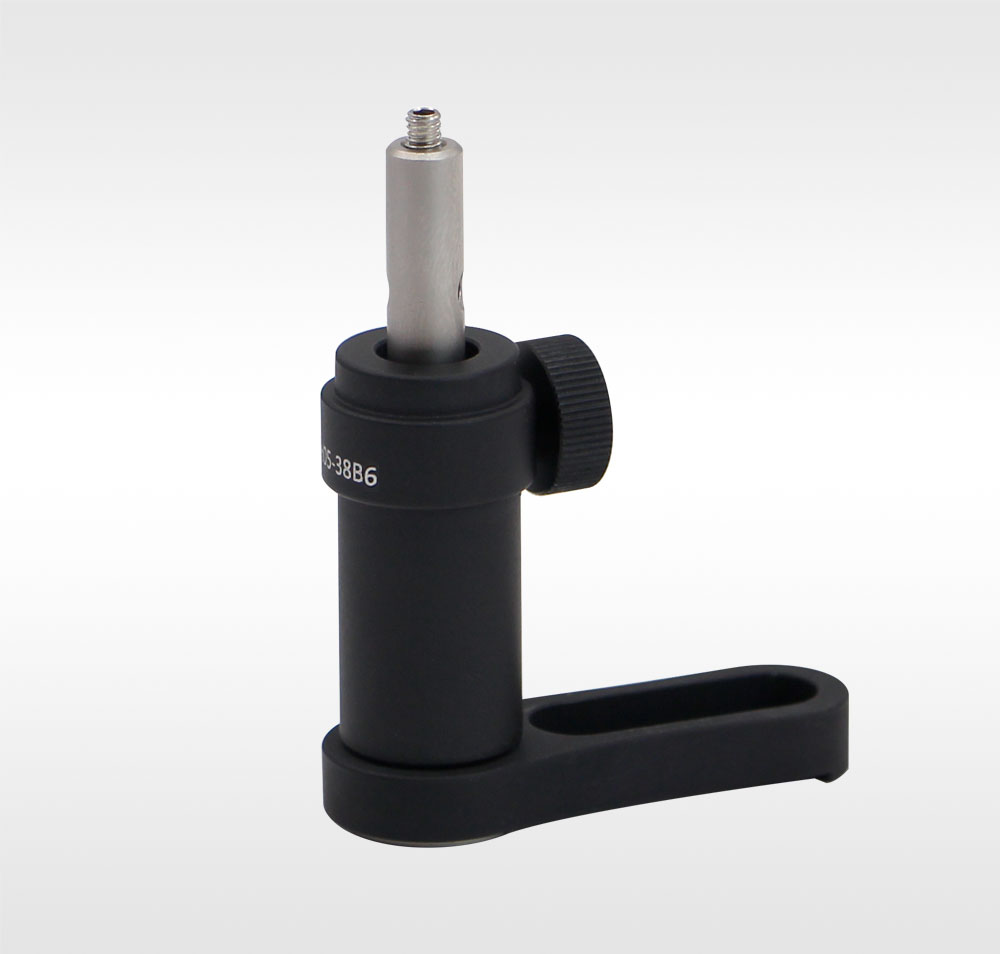

Ø6 mm不锈钢光学接杆安装在Ø6 mm接杆支架上
产品型号 | 长度 | 安装槽规格 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| MPH05-75B6-P5 | 75 mm | M6 | 5根 | ¥1,186.00 | 当天 | 加入购物车 | ||
| MPH05-50B6-P5 | 50 mm | M6 | 5根 | ¥1,061.00 | 当天 | 加入购物车 | ||
| MPH05-38B6-P5 | 38 mm | M6 | 5根 | ¥998.00 | 当天 | 加入购物车 | ||
| MPH05-25B6-P5 | 25 mm | M6 | 5根 | ¥930.00 | 当天 | 加入购物车 | ||
| MPH05-20B6-P5 | 20 mm | M6 | 5根 | ¥899.00 | 当天 | 加入购物车 | ||
| MPH05-75B6 | 75 mm | M6 | 1根 | ¥255.00 | 当天 | 加入购物车 | ||
| MPH05-50B6 | 50 mm | M6 | 1根 | ¥228.00 | 当天 | 加入购物车 | ||
| MPH05-38B6 | 38 mm | M6 | 1根 | ¥214.00 | 当天 | 加入购物车 | ||
| MPH05-25B6 | 25 mm | M6 | 1根 | ¥200.00 | 当天 | 加入购物车 | ||
| MPH05-20B6 | 20 mm | M6 | 1根 | ¥194.00 | 当天 | 加入购物车 |

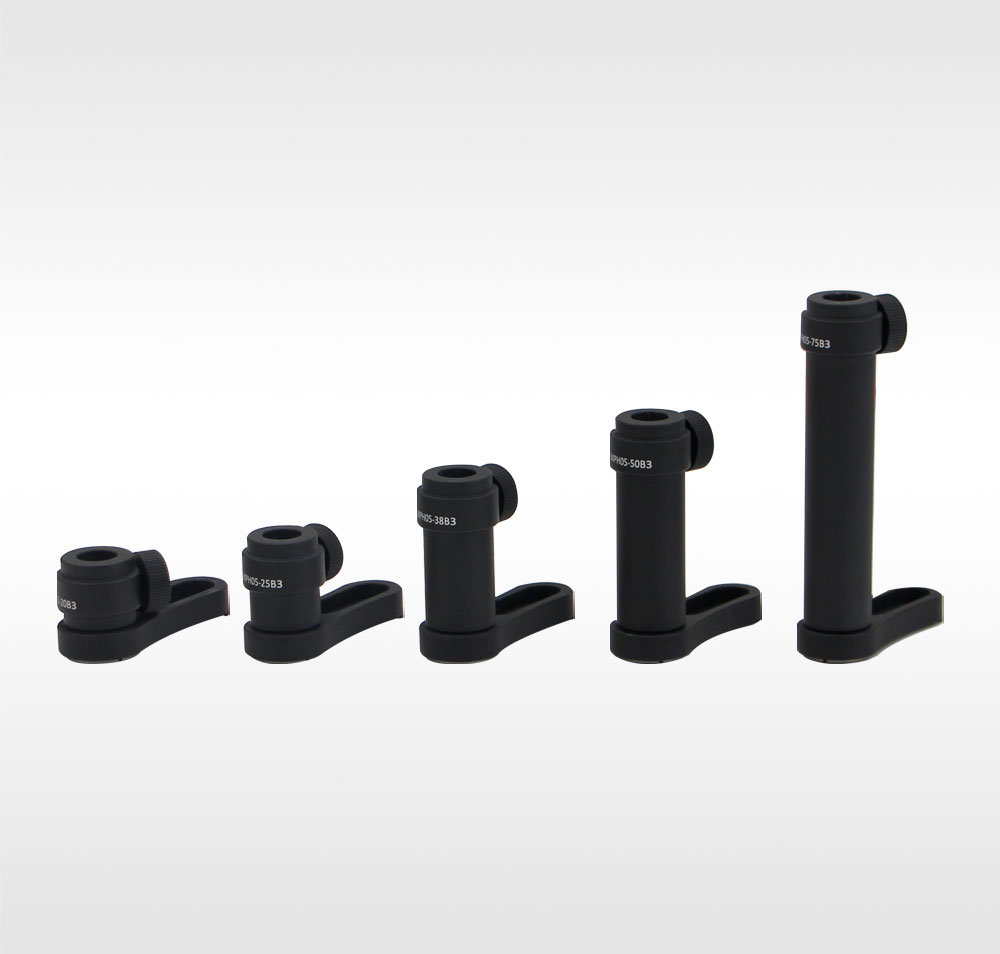

Ø6 mm接杆支架，带M3安装槽
- 360°旋转底座，带M3的安装槽
- 支架超宽方形槽，双线接触避免接杆滑动
- 带2.5 mm六角的滚花铝制手拧螺钉，用于固定接杆
LBTEK提供的Ø6 mm接杆支架，具有一个带M3圆柱头螺钉的沉头槽旋转底座，360°旋转底座可以最大的灵活性将元件安装在学平台。在高度调节方面，支架底座带有一个通孔，接杆可以完全贯通到接杆支架底部，满足最小光束高度要求。
Ø6 mm不锈钢光学接杆安装在Ø6 mm接杆支架上
产品型号 | 长度 | 安装槽规格 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| MPH05-75B3-P5 | 75 mm | M3 | 5根 | ¥1,186.00 | 当天 | 加入购物车 | ||
| MPH05-50B3-P5 | 50 mm | M3 | 5根 | ¥1,061.00 | 当天 | 加入购物车 | ||
| MPH05-38B3-P5 | 38 mm | M3 | 5根 | ¥998.00 | 当天 | 加入购物车 | ||
| MPH05-25B3-P5 | 25 mm | M3 | 5根 | ¥930.00 | 当天 | 加入购物车 | ||
| MPH05-20B3-P5 | 20 mm | M3 | 5根 | ¥899.00 | 当天 | 加入购物车 | ||
| MPH05-75B3 | 75 mm | M3 | 1根 | ¥255.00 | 当天 | 加入购物车 | ||
| MPH05-50B3 | 50 mm | M3 | 1根 | ¥228.00 | 当天 | 加入购物车 | ||
| MPH05-38B3 | 38 mm | M3 | 1根 | ¥214.00 | 当天 | 加入购物车 | ||
| MPH05-25B3 | 25 mm | M3 | 1根 | ¥200.00 | 当天 | 加入购物车 | ||
| MPH05-20B3 | 20 mm | M3 | 1根 | ¥194.00 | 当天 | 加入购物车 |

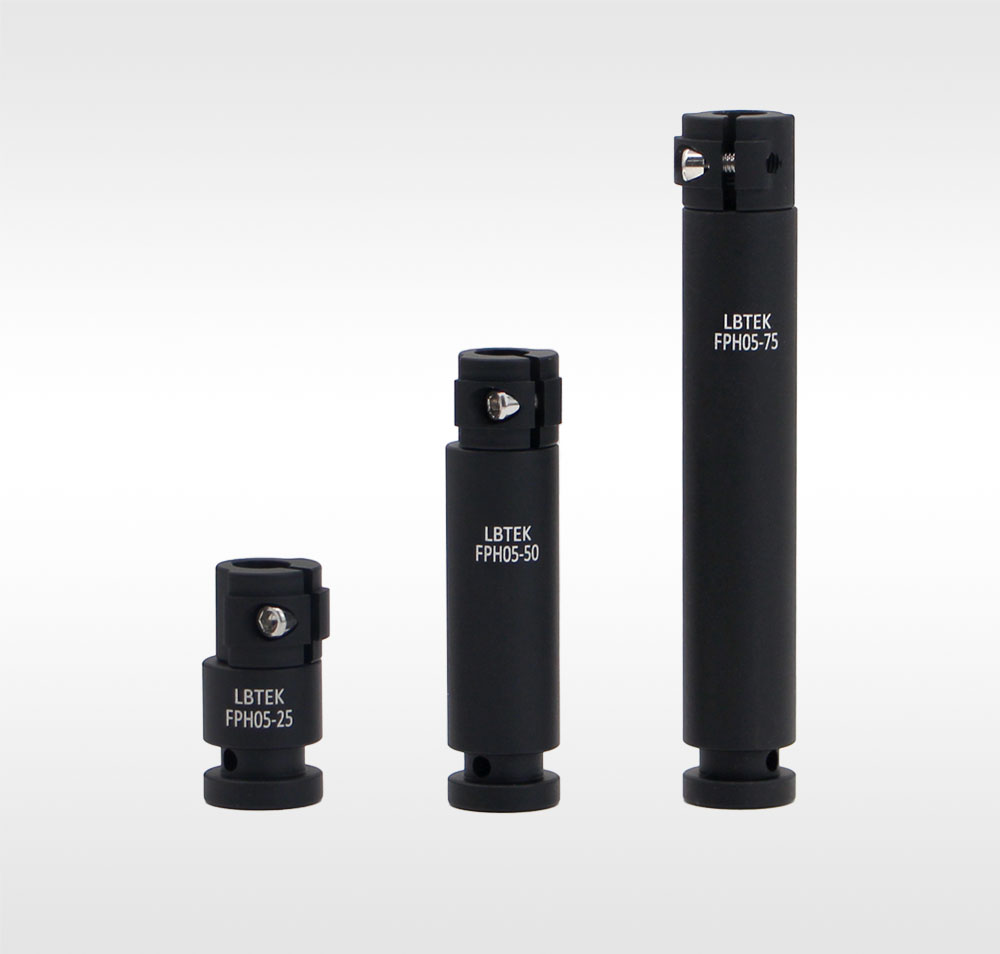

Ø6 mm挠性接杆支架，带底座
- 带底座设计，用于支架叉块
- 带360°旋转挠性夹块，用于固定接杆
- 支架超宽方形槽，双线接触避免接杆滑动
LBTEK提供的Ø6 mm挠性接杆支架，具有一个带360°可旋转的挠性夹块，以便并排安装两个接杆时可以从任意方向安装或拆卸锁紧螺钉。先锁紧接杆的竖直位移，再锁紧挠性夹块的旋转，这样可以在锁定高度后精调旋转。一旦完全拧紧锁紧螺钉，挠性夹块就不能旋转了。在高度调节方面，支架底座带有一个通孔，接杆可以完全贯通到接杆支架底部，满足最小光束高度要求。

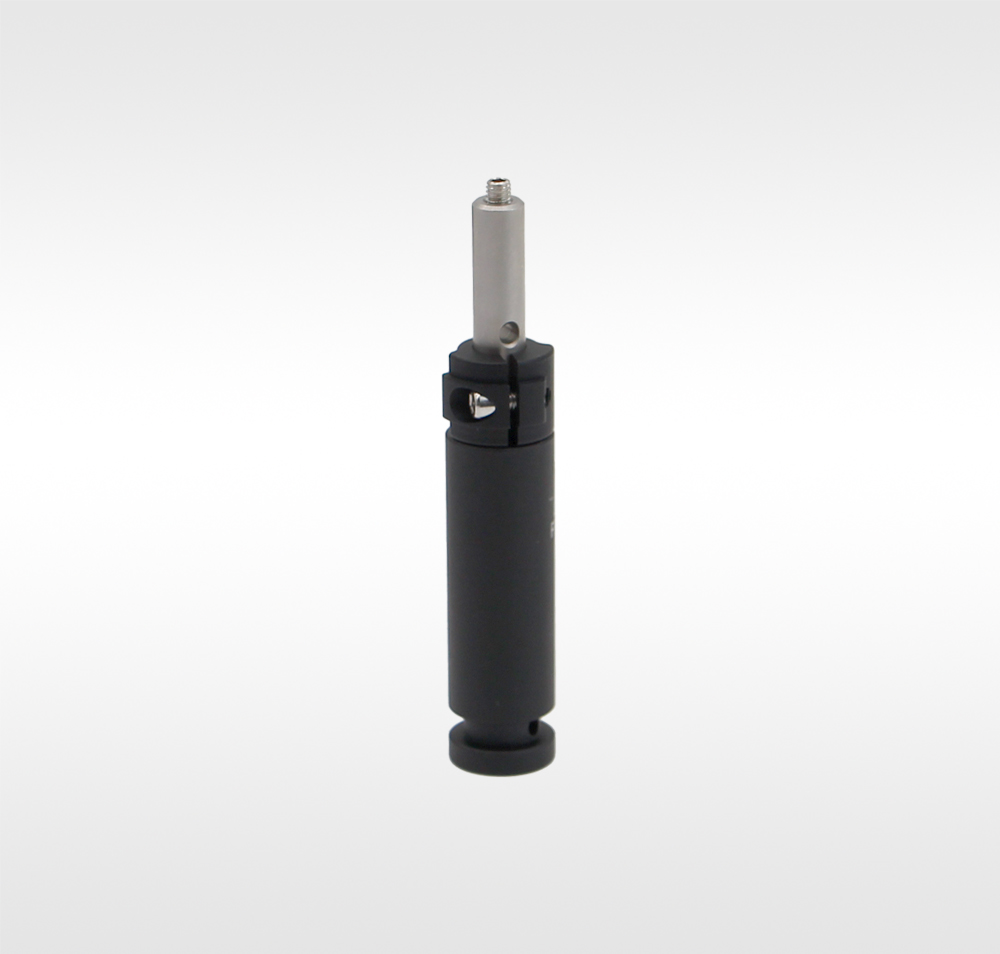

Ø6 mm不锈钢光学接杆安装在Ø6 mm挠性接杆支架上
产品型号 | 长度 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| FPH05-75-P5 | 75 mm | 5根 | ¥959.00 | 当天 | 加入购物车 | ||
| FPH05-50-P5 | 50 mm | 5根 | ¥829.00 | 当天 | 加入购物车 | ||
| FPH05-25-P5 | 25 mm | 5根 | ¥743.00 | 当天 | 加入购物车 | ||
| FPH05-75 | 75 mm | 1根 | ¥184.00 | 当天 | 加入购物车 | ||
| FPH05-50 | 50 mm | 1根 | ¥178.00 | 当天 | 加入购物车 | ||
| FPH05-25 | 25 mm | 1根 | ¥159.00 | 当天 | 加入购物车 |

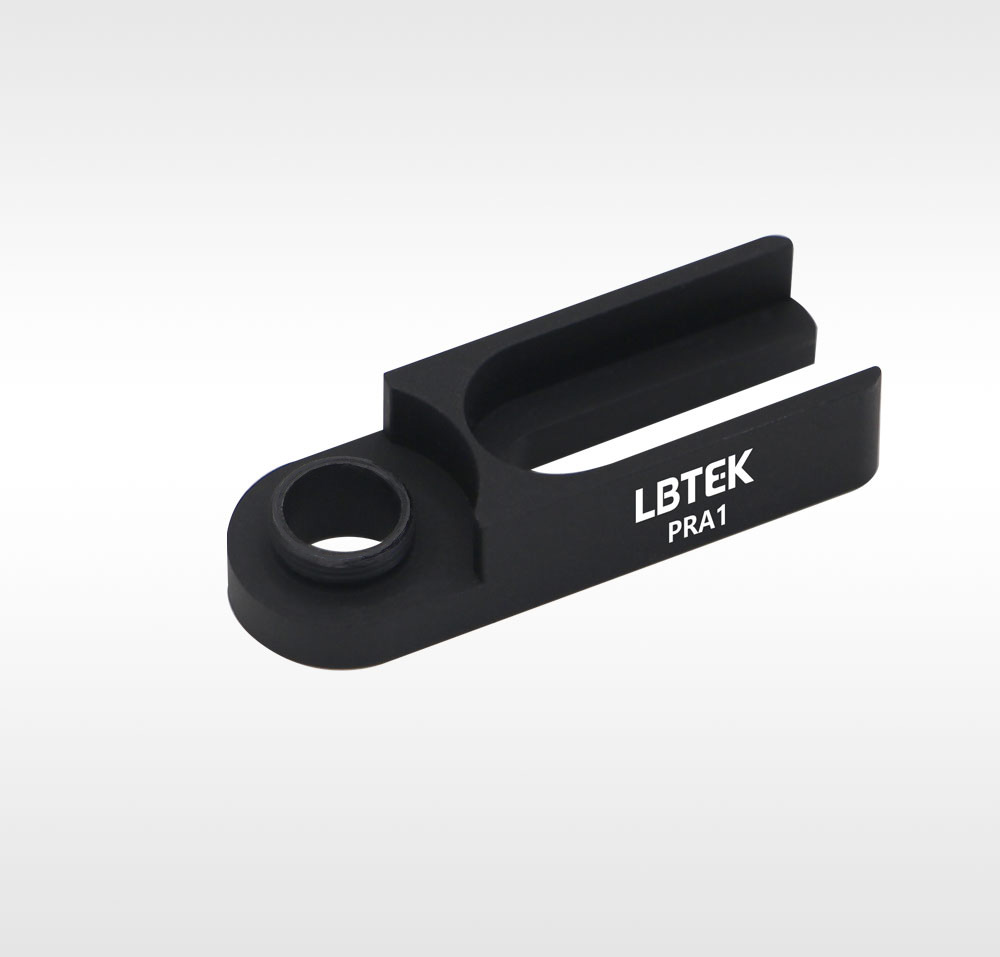

基座，用于Ø6 mm挠性接杆支架
- 外螺纹兼容底座式FPH05系列接杆支架
- Ø6 mm通孔，接杆可以完全贯通到底部，满足最小光束高度要求
LBTEK提供的PRA1接杆支架基座用于上面FPH05系列的挠性接杆支架，可以直接拧入FPH05系列的挠性接杆支架底部，且带有一个长17.7 mm的M4安装槽，用于接杆支架。PRA1接杆支架基座中间为Ø6 mm通孔，接杆可以完全贯通到底部，满足最小光束高度要求。

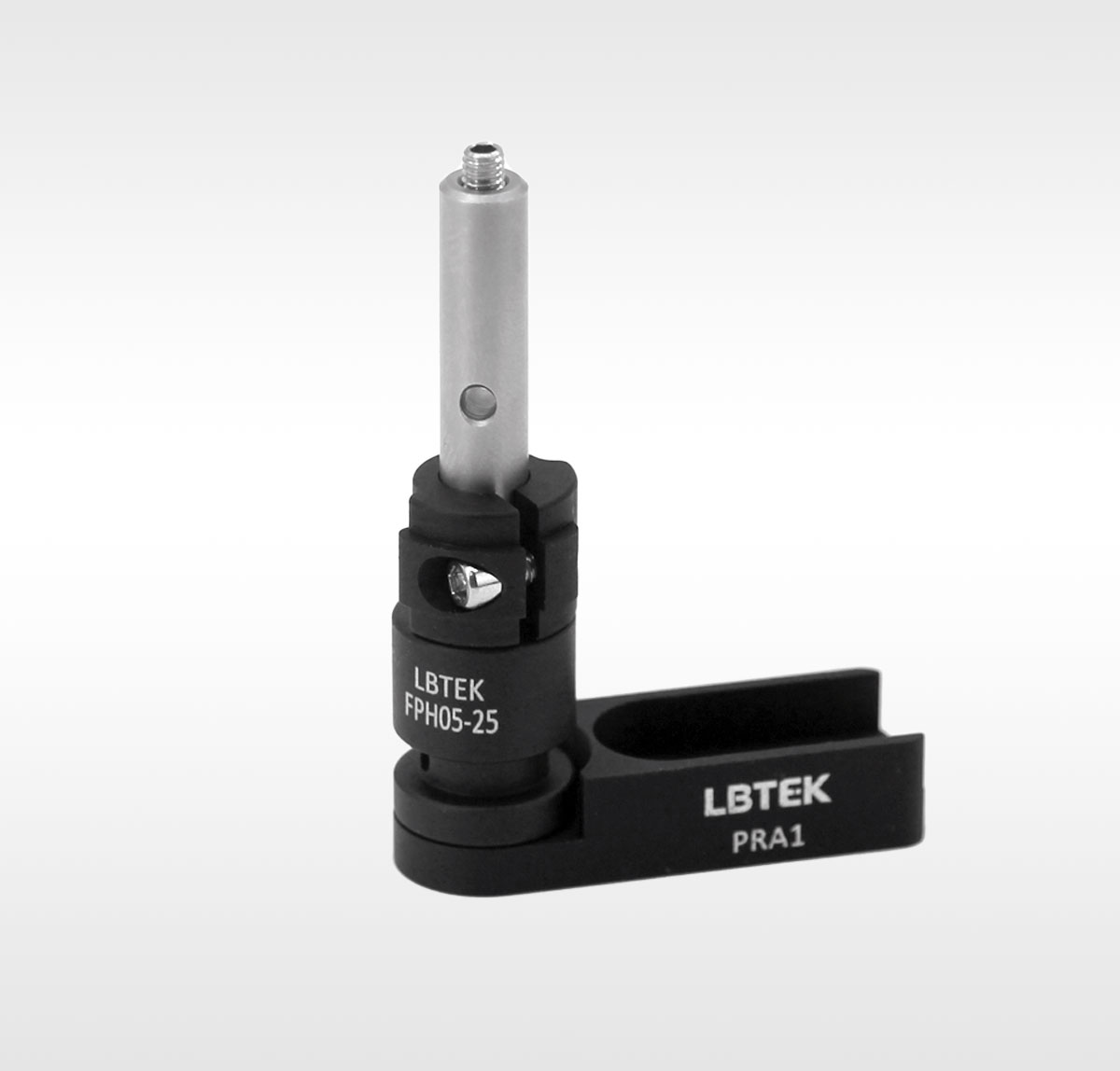

PRA1基座拧入FPH05-50接杆支架
产品型号 | 安装槽规格 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| PRA1-P5 | M4 | 5个 | ¥505.00 | 当天 | 加入购物车 | ||
| PRA1 | M4 | 1个 | ¥109.00 | 当天 | 加入购物车 |
