产品说明

工作波长：900 nm-1300 nm
消光比（Tp：Ts）：>1000:1
用途：分离P光和S光

LBTEK宽带偏振分束立方由两个直角棱镜构成，顶部带黑圆点的棱镜表示其斜面镀有介质偏振分光膜，电介质分光膜可以反射S偏振光和透过P偏振光。立方体四周都可以作为入射面且分离出P偏振光和S偏振光，为达到最佳偏振性能，建议入射光从镀有偏振分光膜的棱镜的直角边入射。 LBTEK选择使用N-SF1材料制作多种尺寸的偏振分束立方，提供420 nm-680 nm、620 nm-1000 nm、900 nm-1300 nm和1200 nm-1600 nm四种增透膜可选。我们的光学元件均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的光学产品。

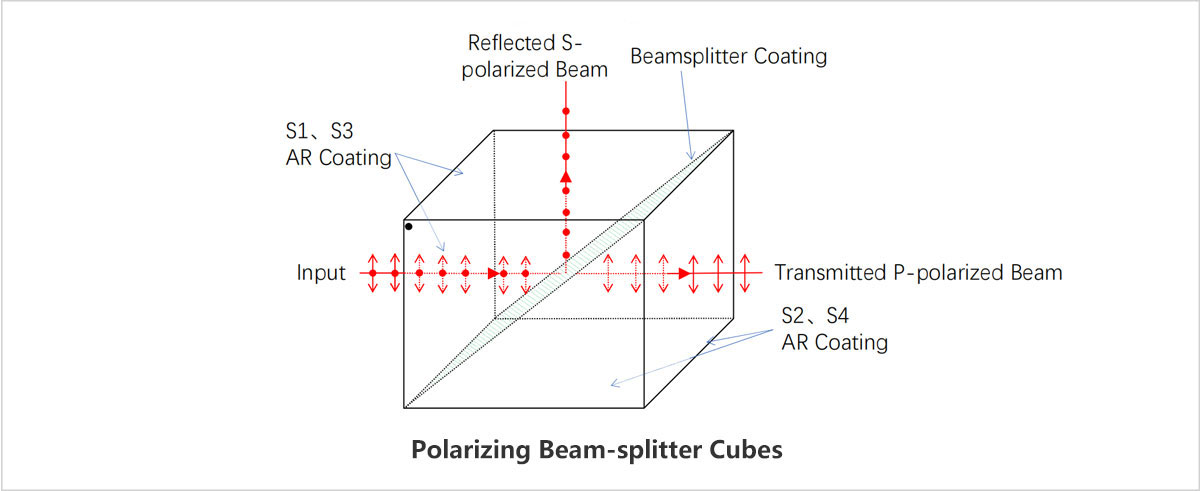

示意图

产品属性

光学元件材质N-SF1

透射波前差（@633nm）λ/4

工作波长900 nm-1300 nm

表面平整度（@633 nm）λ/4

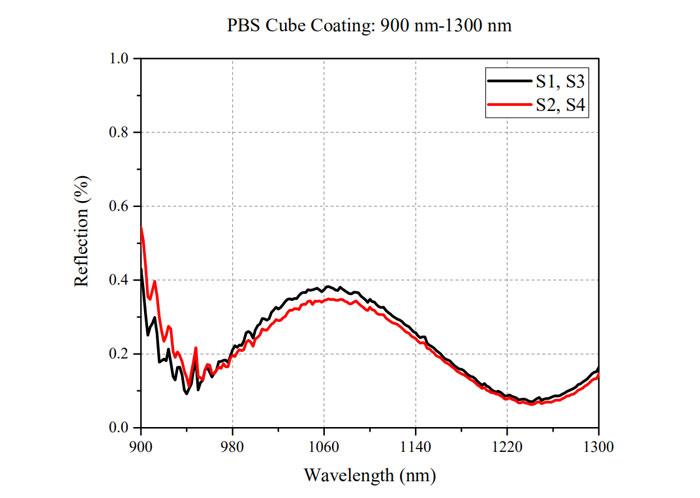

镀膜增透膜：Ravg <0.5%（6°入射角）
分光膜：Tp >90%, Rs,avg >95%

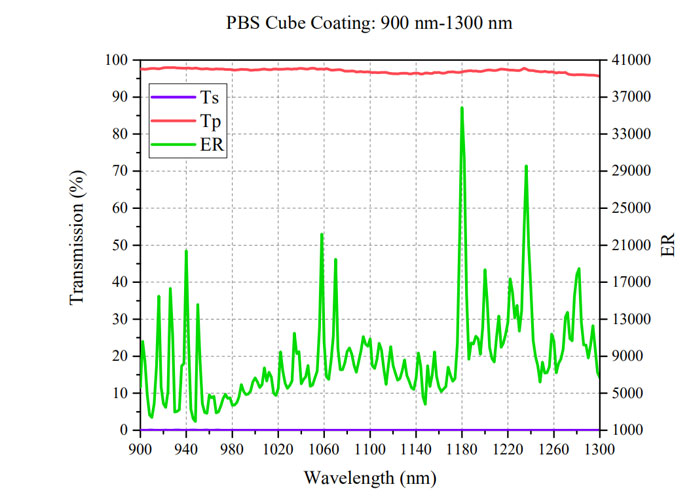

消光比（Tp:Ts）>1000:1

表面光洁度（划痕/麻点）40/20

出射角度透射：0〫± 5 arcmin；反射：90〫± 5 arcmin；

宽带偏振分束立方，增透膜：900 nm-1300 nm，16 mm同轴立方体安装座

工作波长：900 nm-1300 nm
消光比（Tp:Ts）：＞1000:1
侧面M3螺纹孔，兼容16 mm同轴系统
侧面4个SM05内螺纹，兼容SM05透镜套筒安装

LBTEK将20.0 mm偏振分束立方安装在兼容16 mm同轴系统的立方体外壳中，顶部刻线方向标识光路走向，该外壳侧面提供了M3螺纹孔，可以通过Ø4 mm同轴系统安装接杆与16 mm同轴系统兼容。另外，该外壳侧面还提供了4个SM05内螺纹端口，可以同时跟12.7 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔，可用于安装接杆。

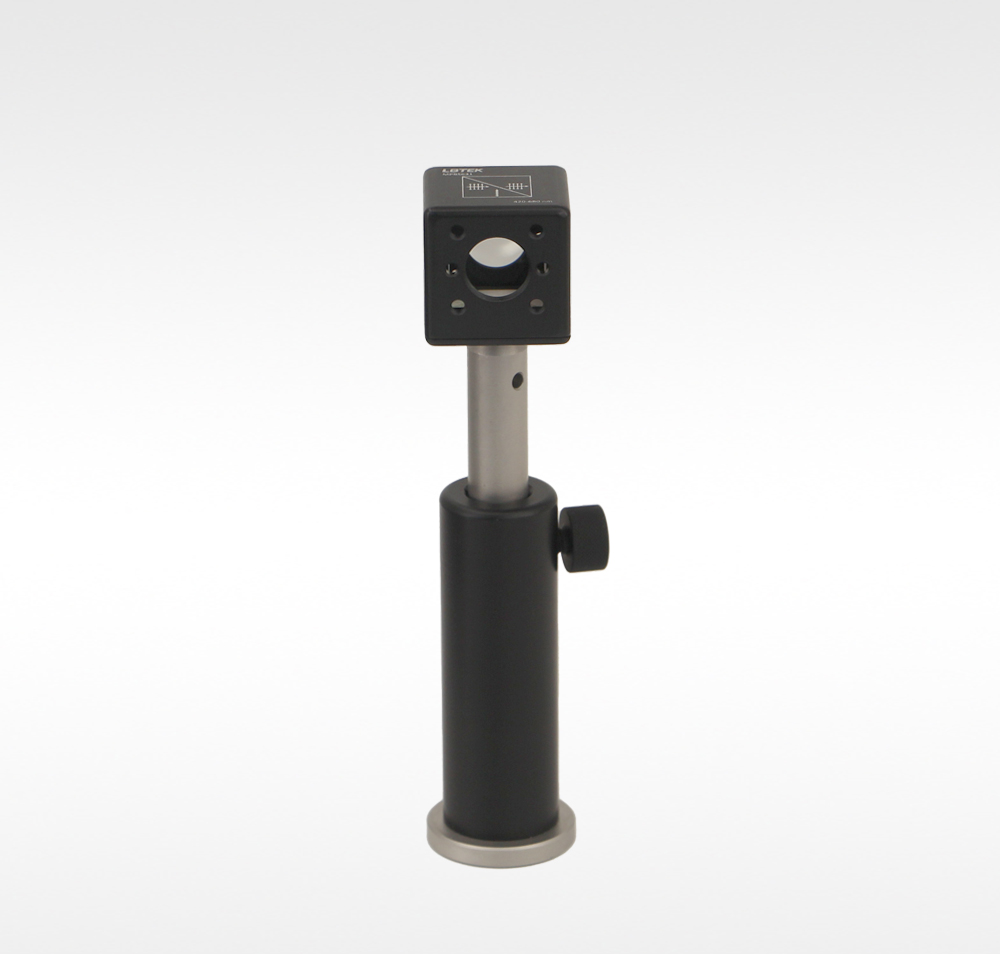

LBTEK 16 mm同轴分束立方体可以直接用接杆连接固定，并且外壳表面刻有光路示意图，方便用户使用

	产品型号	尺寸	光学元件材质	通光孔径	单价	对比	发货日期
	MPBS633	20.0 mm×20.0 mm×20.0 mm	N-SF1	＞80% CA	¥1,871.00		当天	加入购物车

宽带偏振分束立方，增透膜：900 nm-1300 nm，30 mm同轴立方体安装座

工作波长：900 nm-1300 nm
消光比（Tp:Ts）：>1000:1
侧面M3螺纹孔，兼容30 mm同轴系统
侧面4个SM1内螺纹，兼容SM1透镜套筒安装

LBTEK 将25.4 mm偏振分束立方安装在兼容30 mm同轴系统的立方体外壳中，顶部刻线方向标识光路走向，该外壳侧面提供了M3螺纹孔，可以跟30 mm同轴系统兼容。另外，该外壳侧面还提供了4个SM1内螺纹端口，可以同时跟25.4 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔，可用于安装接杆。

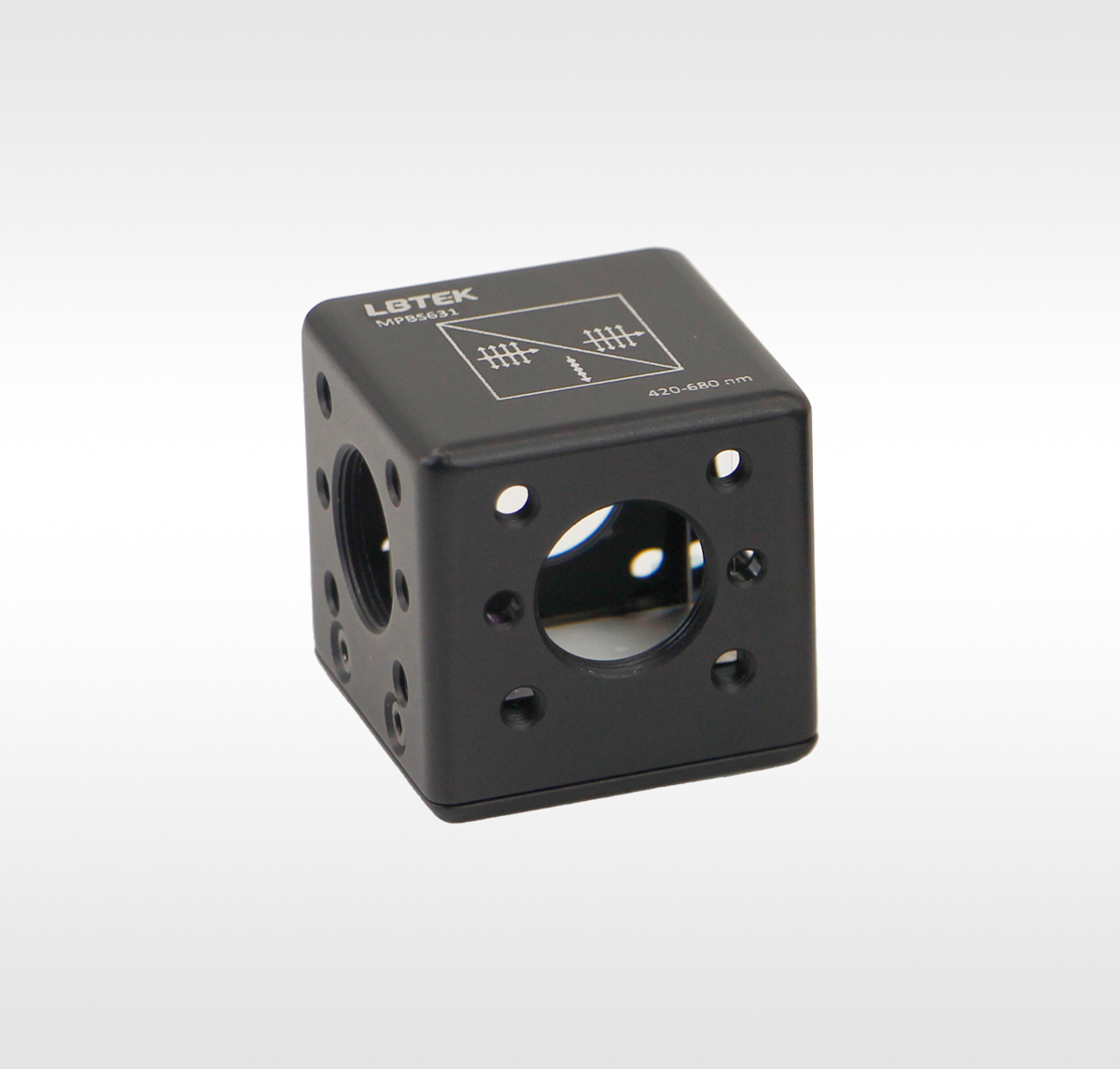

LBTEK 30 mm同轴分束立方体可以直接用接杆连接固定，并且外壳表面刻有光路示意图，方便用户使用

	产品型号	尺寸	光学元件材质	通光孔径	单价	对比	发货日期
	MPBS643	25.4 mm×25.4 mm×25.4 mm	N-SF1	80% CA	¥2,077.00		1周	加入购物车

宽带偏振分束立方，增透膜：900 nm-1300 nm，未安装

5 mm、10 mm、12.7 mm、20 mm和25.4 mm五种尺寸立方体可选
工作波长：900 nm-1300 nm
消光比（Tp:Ts）：>1000:1
未安装同轴立方体外壳

LBTEK提供5 mm、10 mm、12.7 mm、20 mm和25.4 mm五种尺寸的偏振分束立方，其中25.4 mm分束立方已安装于同轴立方体外壳中，方便用户直接使用。立方体四周都可以作为入射面且分离出P偏振光和S偏振光，为达到最佳偏振性能，建议入射光从镀有偏振分光膜的棱镜的直角边入射，透过P光，反射S光。

LBTEK同轴立方体常用于安装分束立方

产品型号	尺寸	光学元件材质	通光孔径	单价	发货日期
PBS603	5.0 mm×5.0 mm×5.0 mm	N-SF1	80% CA	¥1,289.00	当天	加入购物车
PBS613	10.0 mm×10.0 mm×10.0 mm	N-SF1	80% CA	¥1,407.00	当天	加入购物车
PBS623	12.7 mm×12.7 mm×12.7 mm	N-SF1	80% CA	¥1,435.00	当天	加入购物车
PBS633	20.0 mm×20.0 mm×20.0 mm	N-SF1	80% CA	¥1,545.00	当天	加入购物车
PBS653	50.8 mm×50.8 mm×50.8 mm	N-SF1	>80% CA	¥6,067.00	当天	加入购物车
PBS643	25.4 mm×25.4 mm×25.4 mm	N-SF1	80% CA	¥1,649.00	当天	加入购物车
