产品说明
- 材质：石英晶体
- 空气隙设计适用于高功率应用
- 设计波长：266 nm-1550 nm多种可选
- Ø10 mm、Ø20 mm、Ø45 mm通光孔径可选
- 提供定制服务
LBTEK 石英空气隙零级二分之一波片是由两片石英波片中间夹垫片组合而成，两片石英波片的快轴相互垂直，并且二者相位差为π，常用于旋转线偏振光的偏振方向。相比于胶合的石英晶体零级波片，空气隙零级波片中两片石英波片中间由垫片隔开形成空气，该结构适用于较高功率激光器应用。LBTEK 提供通光孔径为Ø10.0 mm和Ø20.0 mm的带安装石英零级二分之一波片和通光孔径为Ø45.0 mm的未安装石英零级二分之一波片，其中Ø10.0 mm通光孔径的带安装波片有一英寸安装座和SM05螺纹安装座两种选择，Ø20.0 mm通光孔径的带安装波片仅提供一英寸安装座。另外LBTEK还提供石英真零级二分之一波片和聚合物真零级二分之一波片，这些波片受波长偏移和入射角的影响更小。 除了标准的石英零级二分之一波片，LBTEK还提供多种定制服务，包括定制特殊尺寸、设计波长和相位延迟量等指标。具体定制需求，请联系LBTEK技术支持。

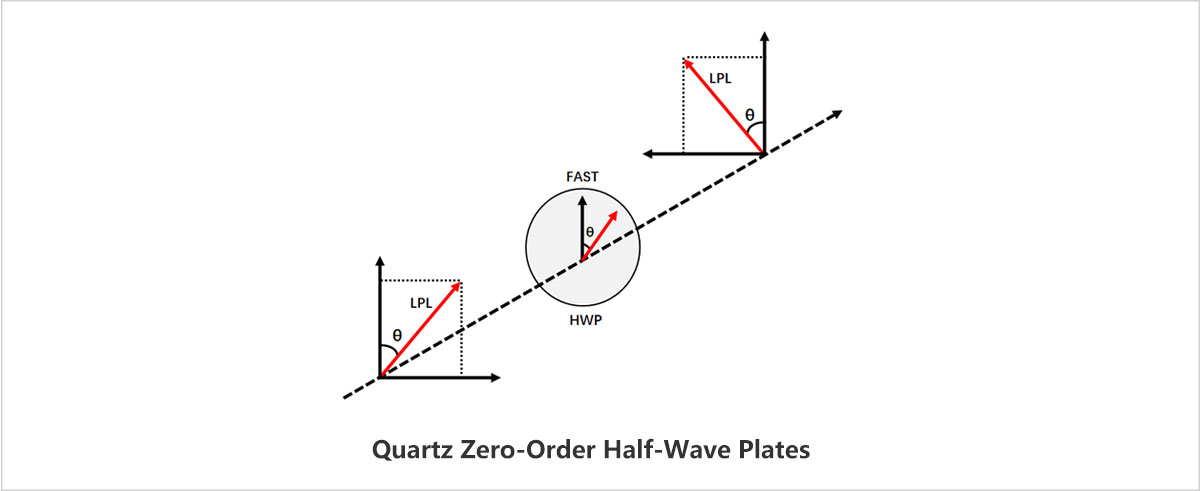

示意图
产品属性
光学元件材质石英晶体
延迟量λ/2
延迟量精度±λ/300
通光孔径Ø10.0 mm、 Ø20.0 mm、Ø45.0 mm
石英空气隙零级二分之一波片，通光孔径：Ø10.0 mm，带SM05螺纹安装座
- 光学元件直径：Ø12.7 mm
- 通光孔径：Ø10.0 mm
- 带SM05螺纹安装座，可拆卸
- 两面镀有V型增透膜Rabs<0.25%@设计波长
LBTEK零级二分之一波片对温度不敏感，具有λ/2的延迟量，常用于旋转线性偏振光的偏振方向。带SM05螺纹安装座的波片安装在一个黑色阳极氧化的SM05-8A透镜套筒中，外壳端面刻有指示波片快轴方向的细线，周身刻有波片型号、延迟量和设计波长等字样，此款波片可通过SM05内外螺纹连接其他组件使用。SM05螺纹安装座中波片通过SM05R卡环与O形橡胶圈固定，可使用扳手OWR-05A将不带支架的波片拆出使用，不带支架的波片侧边用铅笔标识了快轴方向。注：若石英空气隙零级波片需长期工作于紫外高功率下，推荐定制的不锈钢外壳的波片。
LBTEK旋转调整架AMMR-05A可用来安装带SM05螺纹安装座的波片
产品型号 | 设计波长 | 直径 | 通光孔径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| HWPSM05-1550B | 1550 nm | 12.7 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWPSM05-1064B | 1064 nm | 12.7 mm | Ø10.0 mm | ¥2,780.00 | 6周 | 加入购物车 | ||
| HWPSM05-1030B | 1030 nm | 12.7 mm | Ø10.0 mm | ¥2,780.00 | 1周 | 加入购物车 | ||
| HWPSM05-980B | 980 nm | 12.7 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWPSM05-830B | 830 nm | 12.7 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWPSM05-808B | 808 nm | 12.7 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWPSM05-780B | 780 nm | 12.7 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWPSM05-633B | 633 nm | 12.7 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWPSM05-532B | 532 nm | 12.7 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWPSM05-480B | 480 nm | 12.7 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWPSM05-442B | 442 nm | 12.7 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWPSM05-405B | 405 nm | 12.7 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWPSM05-355B | 355 nm | 12.7 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWPSM05-266B | 266 nm | 12.7 mm | Ø10.0 mm | ¥2,780.00 | 6周 | 加入购物车 |
石英空气隙零级二分之一波片，通光孔径：Ø10.0 mm，带一英寸安装座
- 安装座直径：Ø25.4 mm
- 通光孔径：Ø10.0 mm
- 带一英寸安装座，不可拆卸
- 两面镀有V型增透膜Rabs<0.25%@设计波长
LBTEK零级二分之一波片对温度不敏感，具有λ/2的延迟量，常用于旋转线性偏振光的偏振方向。LBTEK所有波片均安装在一个黑色阳极氧化铝环中，外壳前后表面刻有指示波片快轴方向的细线，周身刻有波片型号、延迟量和设计波长等字样。注：若石英空气隙零级波片需长期工作于紫外高功率下，推荐定制的不锈钢外壳的波片。
LBTEK旋转调整架CRM-1A常用于安装波片等光学元件
产品型号 | 设计波长 | 直径 | 通光孔径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| HWP10-460B | 460 nm | 25.4 mm | Ø10.0 mm | ¥2,740.00 | 当天 | 加入购物车 | ||
| HWP10-266B | 266 nm | 25.4 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWP10-405B | 405 nm | 25.4 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWP10-355B | 355 nm | 25.4 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWP10-480B | 480 nm | 25.4 mm | Ø10.0 mm | ¥2,650.00 | 当天 | 加入购物车 | ||
| HWP10-442B | 442 nm | 25.4 mm | Ø10.0 mm | ¥2,561.00 | 当天 | 加入购物车 | ||
| HWP10-532B | 532 nm | 25.4 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWP10-633B | 633 nm | 25.4 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWP10-780B | 780 nm | 25.4 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWP10-808B | 808 nm | 25.4 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWP10-850B | 850 nm | 25.4 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWP10-980B | 980 nm | 25.4 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWP10-1030B | 1030 nm | 25.4 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWP10-1064B | 1064 nm | 25.4 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 | ||
| HWP10-1550B | 1550 nm | 25.4 mm | Ø10.0 mm | ¥2,780.00 | 当天 | 加入购物车 |
石英空气隙零级二分之一波片，通光孔径：Ø20.0 mm，带一英寸安装座
- 安装座直径：Ø25.4 mm
- 通光孔径：Ø20.0 mm
- 带一英寸安装座，不可拆卸
- 两面镀有V型增透膜Rabs<0.25%@设计波长
LBTEK零级二分之一波片对温度不敏感，具有λ/2的延迟量，常用于旋转线性偏振光的偏振方向。LBTEK所有波片均安装在一个黑色阳极氧化铝环中，外壳前后表面刻有指示波片快轴方向的细线，周身刻有波片型号、延迟量和设计波长等字样。注：若石英空气隙零级波片需长期工作于紫外高功率下，推荐定制的不锈钢外壳的波片。
LBTEK旋转调整架CRM-1A常用于安装波片等光学元件
产品型号 | 设计波长 | 直径 | 通光孔径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| HWP20-405B | 405 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 当天 | 加入购物车 | ||
| HWP20-442B | 442 nm | 25.4 mm | Ø20.0 mm | ¥3,117.00 | 当天 | 加入购物车 | ||
| HWP20-420B | 420 nm | 25.4 mm | Ø20.0 mm | ¥3,226.00 | 当天 | 加入购物车 | ||
| HWP20-532B | 532 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 当天 | 加入购物车 | ||
| HWP20-633B | 633 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 当天 | 加入购物车 | ||
| HWP20-780B | 780 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 当天 | 加入购物车 | ||
| HWP20-808B | 808 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 当天 | 加入购物车 | ||
| HWP20-850B | 850 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 当天 | 加入购物车 | ||
| HWP20-980B | 980 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 当天 | 加入购物车 | ||
| HWP20-1030B | 1030 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 当天 | 加入购物车 | ||
| HWP20-1064B | 1064 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 4周 | 加入购物车 | ||
| HWP20-1310B | 1310 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 当天 | 加入购物车 | ||
| HWP20-905B | 905 nm | 25.4 mm | Ø20.0 mm | ¥3,117.00 | 当天 | 加入购物车 | ||
| HWP20-800B | 800 nm | 25.4 mm | Ø20.0 mm | ¥3,117.00 | 当天 | 加入购物车 | ||
| HWP20-670B | 670 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 当天 | 加入购物车 | ||
| HWP20-520B | 520 nm | 25.4 mm | Ø20.0 mm | ¥3,117.00 | 当天 | 加入购物车 | ||
| HWP20-488B | 488 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 当天 | 加入购物车 | ||
| HWP20-445B | 445 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 当天 | 加入购物车 | ||
| HWP20-355B | 355 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 3周 | 加入购物车 | ||
| HWP20-308B | 308 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 当天 | 加入购物车 | ||
| HWP20-266B | 266 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 当天 | 加入购物车 | ||
| HWP20-1550B | 1550 nm | 25.4 mm | Ø20.0 mm | ¥3,384.00 | 当天 | 加入购物车 |
