产品说明
- 超稳定五轴定位器，定位轻松
- 提供光学元件、光纤安装配件
- 可以对X、Y轴进行粗调和精调
LBTEK 五轴单模光纤定位器（SLF5）能够沿五个轴（俯仰、偏摆和XYZ轴）调节，适用于单模光纤应用。调整架底座带有个正交的M4安装孔，可将接杆安装到单模光纤定位器来实现左、右手安装。定位器光学元件安装架（SLF5-1AS）适配五轴单模光纤定位器,可以将光学元件直接安装到SLF5上。光纤适配器（SLF5-FPC）可以将FC/PC接头的光纤安装到SLF5上。
产品属性
表面处理黑色阳极氧化
材质6061-T6铝合金

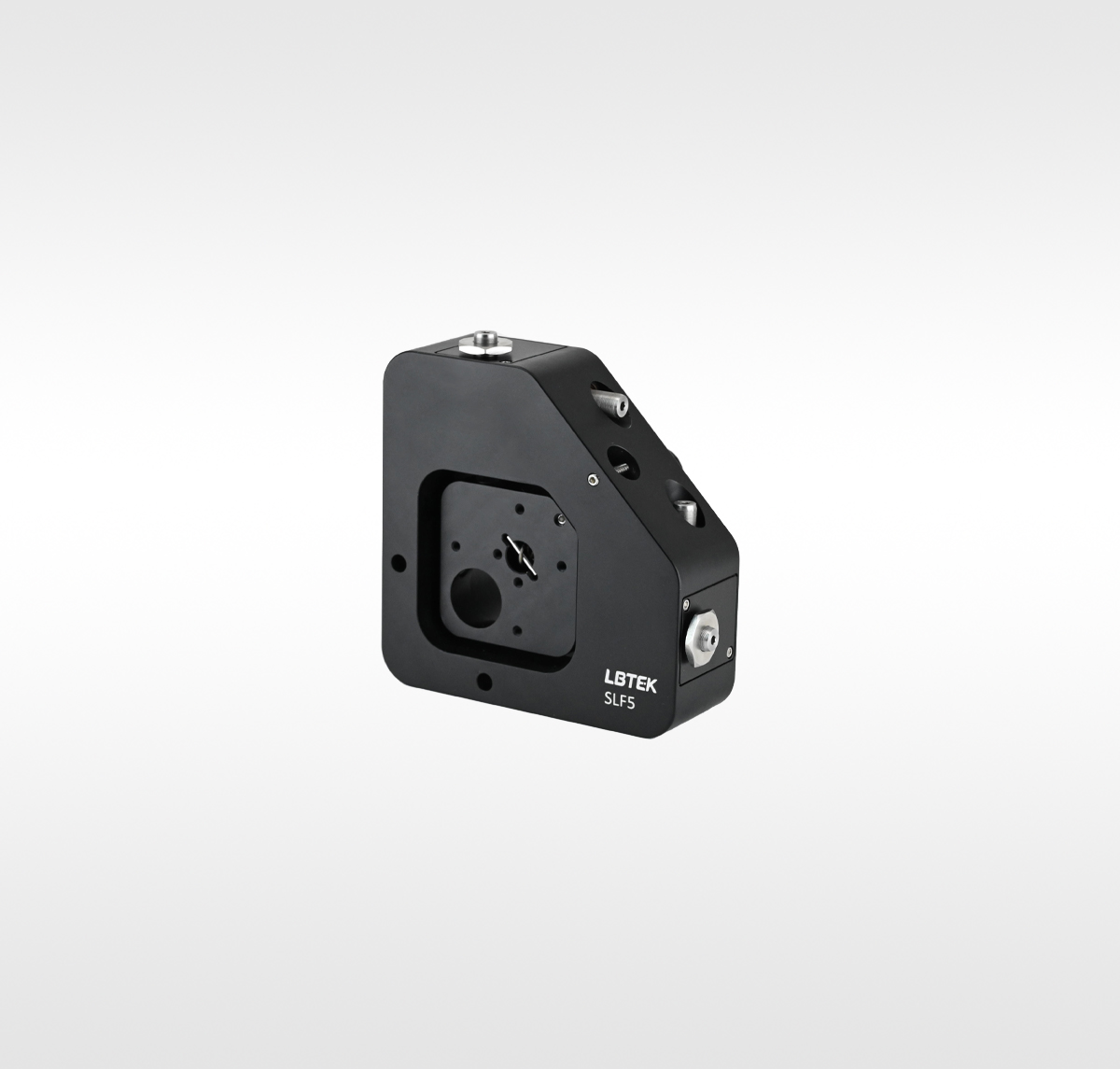

五轴单模光纤定位器
- 位移轴：X, Y, Z, θx, θy
- 俯仰/偏摆角度精度：0.75°/转
- 可调俯仰/偏摆角度范围：5°
- X、Y轴移动范围：3 mm
- X、Y轴精调灵敏度：0.78 μm/转
- Z轴移动范围：3 mm
LBTEK 五轴单模光纤定位器可实现俯仰/偏摆和XYZ轴调节，适用于单模光纤应用。光纤端安装有独立的俯仰/偏转控制，由3个调节螺钉控制，可提供0.75°/转的调节精度，每个调节器附带行星齿轮，旋转中心旋钮可带动3个调节器共同运动，实现单独的Z轴移动，当使用2 mm內六角扳手将其中一个螺钉固定不动时，可以进行俯仰/偏摆运动。侧面2个互相垂直的调节螺钉可以进行X-Y对齐，斜面位置附带一对X-Y精调螺钉，通过凸轮在内部旋转粗调螺钉，实现0.78 μm/转的灵敏度。附带多个安装孔用于安装配件，实现最大的灵活性。底座带有4个M4安装孔，可将接杆安装到单模光纤定位器来实现左、右手安装。

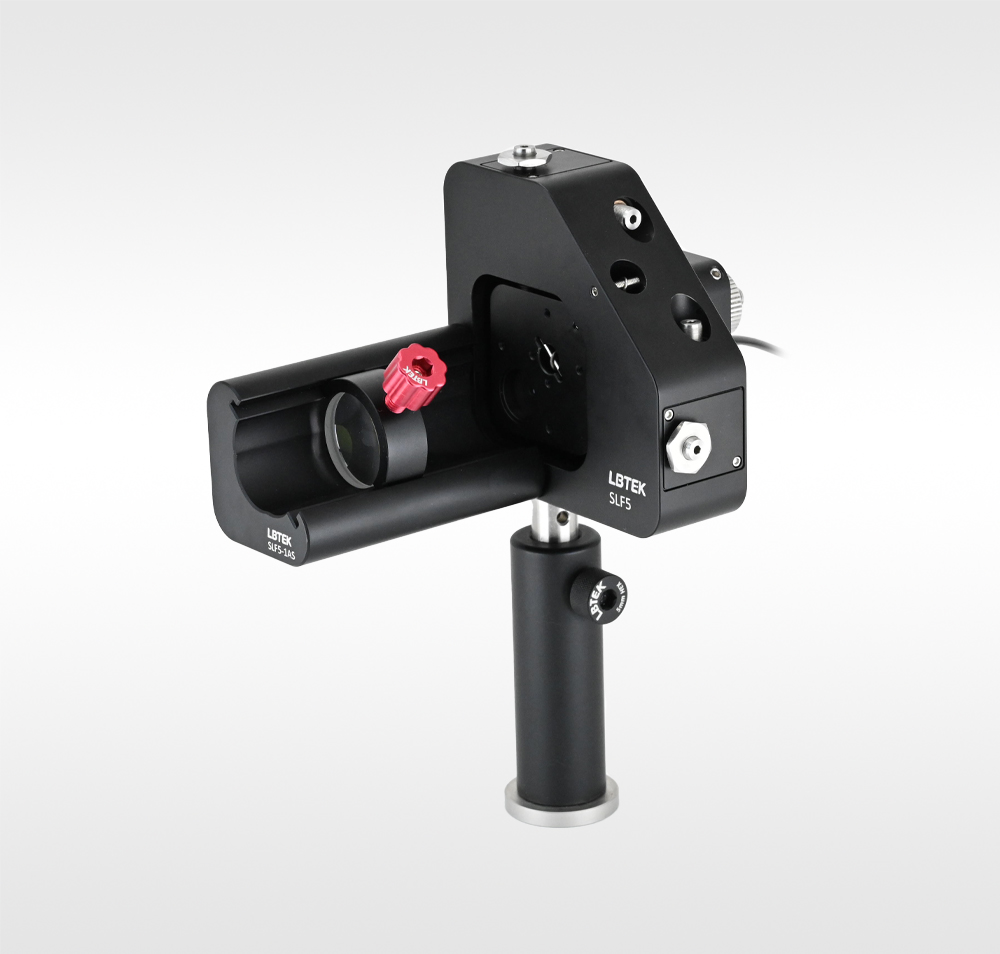

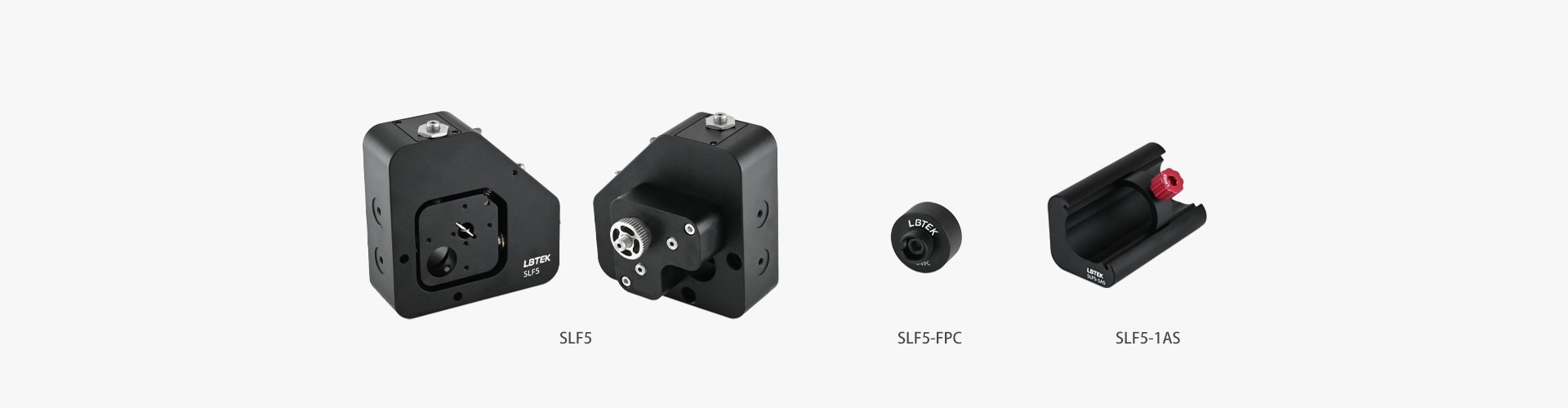

SLF5常与SLF5-1AS和SLF5-FPC一起使用
产品型号 | 俯仰/偏摆角度精度 | X和Y轴精调灵敏度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| SLF5 | 0.75°/转 | 0.78 μm/转 | ¥10,921.00 | 当天 | 加入购物车 |

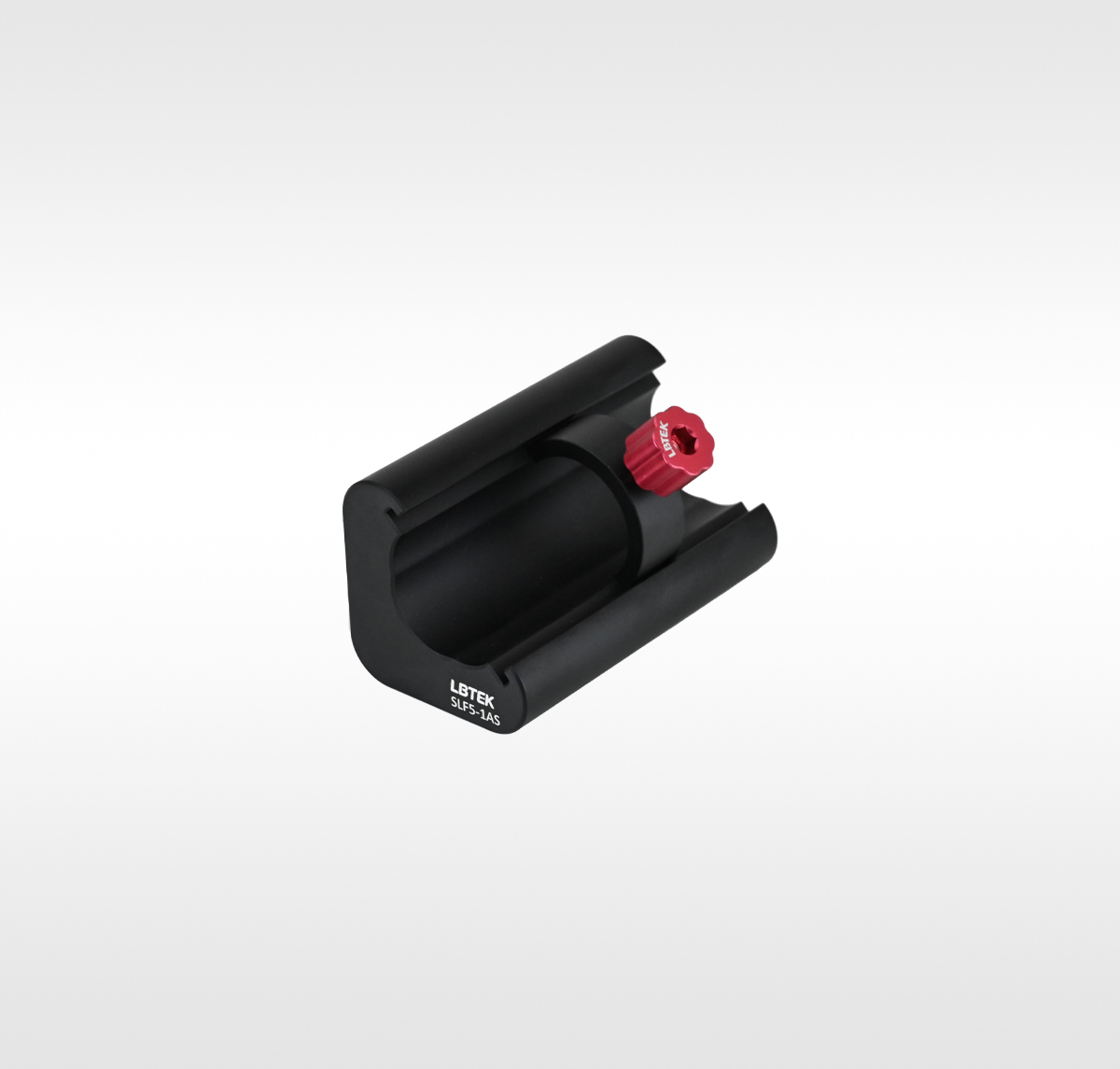

定位器光学元件安装架，适用于单模光纤定位器
- 安装Ø25.4 mm光学元件
- 光学元件位置可调
- 手拧螺钉固定光学元件
LBTEK 定位器光学元件安装架，适配单模光纤定位器，可以将Ø25.4 mm光学元件直接安装到SLF5上。沿光路方向带有2个用于连接到光纤定位器的M4螺纹孔，另外2个正交分布的M4螺纹孔可实现左、右手安装组件。底座和光学元件之间三点式固定设计，可以通过松、紧手拧螺钉，移动光学元件位置。购买附送1个3.0 mm内六角扳手和2个M4×30圆柱头内六角螺钉。

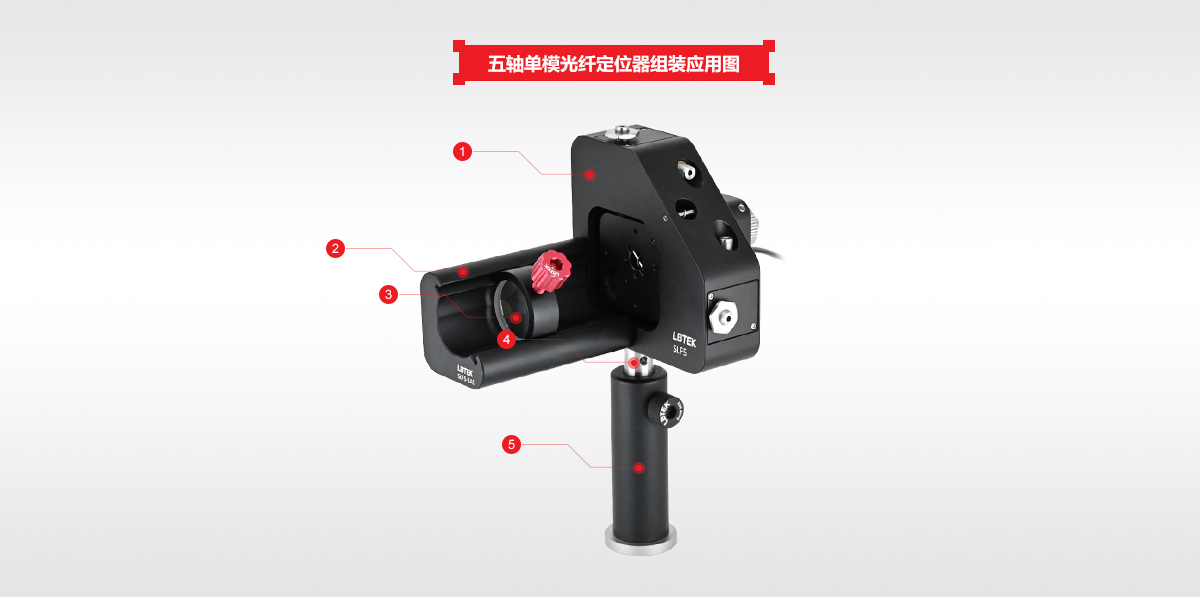

SLF5-1AS安装于SLF5
产品型号 | 光学元件锁紧方式 | 适用光学元件直径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| SLF5-1AS | 手拧螺钉顶紧 | Ø25.4 mm | ¥716.00 | 当天 | 加入购物车 |

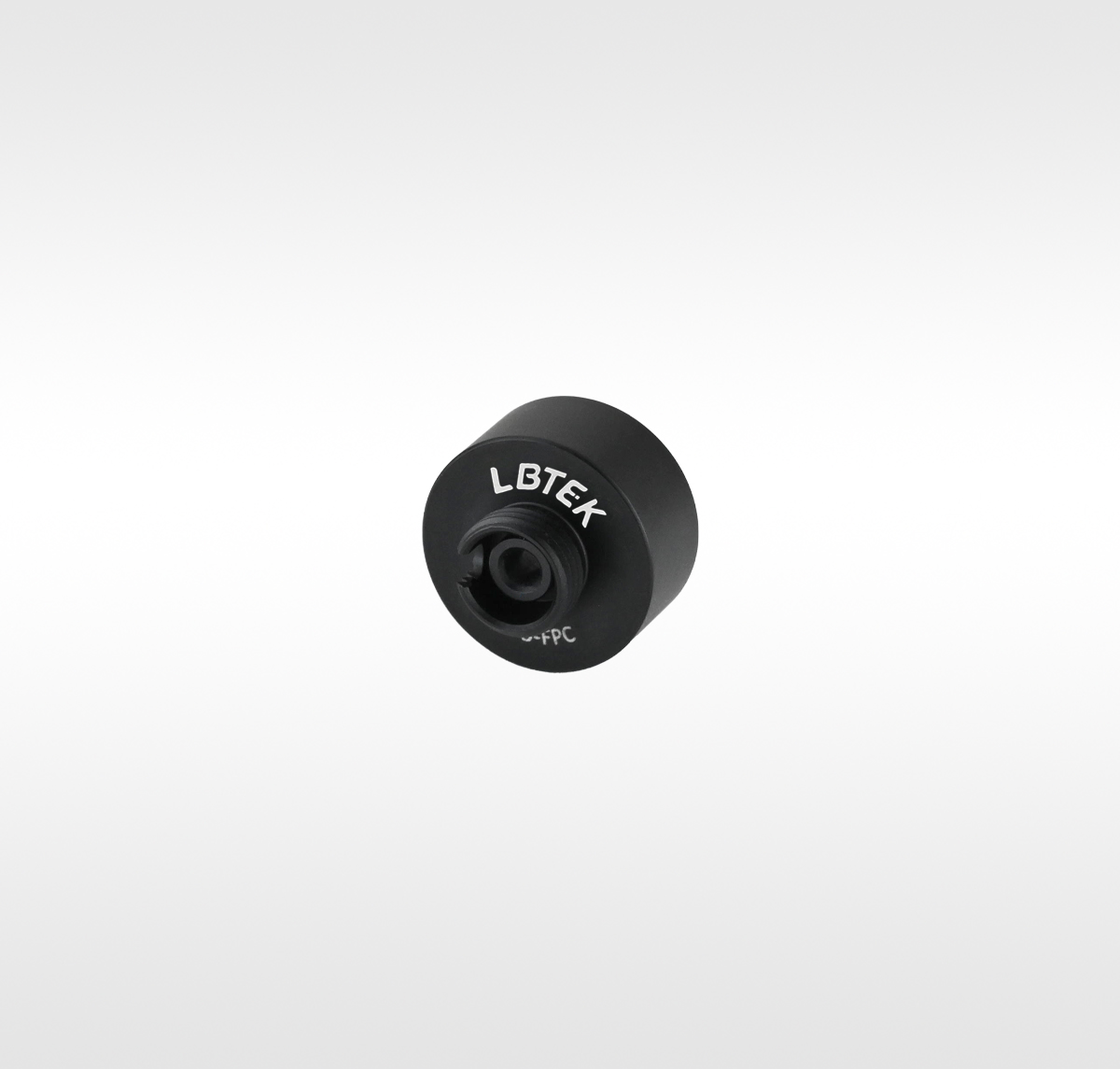

光纤适配器，用于光纤定位器
- 材质：6061-T6铝合金
- 表面处理：黑色阳极氧化
- 接头类型：FC/PC
LBTEK 光纤适配器，可以将FC/PC接头的光纤安装到SLF5上。使用时，可用安装在定位器上的两个胶头螺钉固定适配器，然后连接光纤。

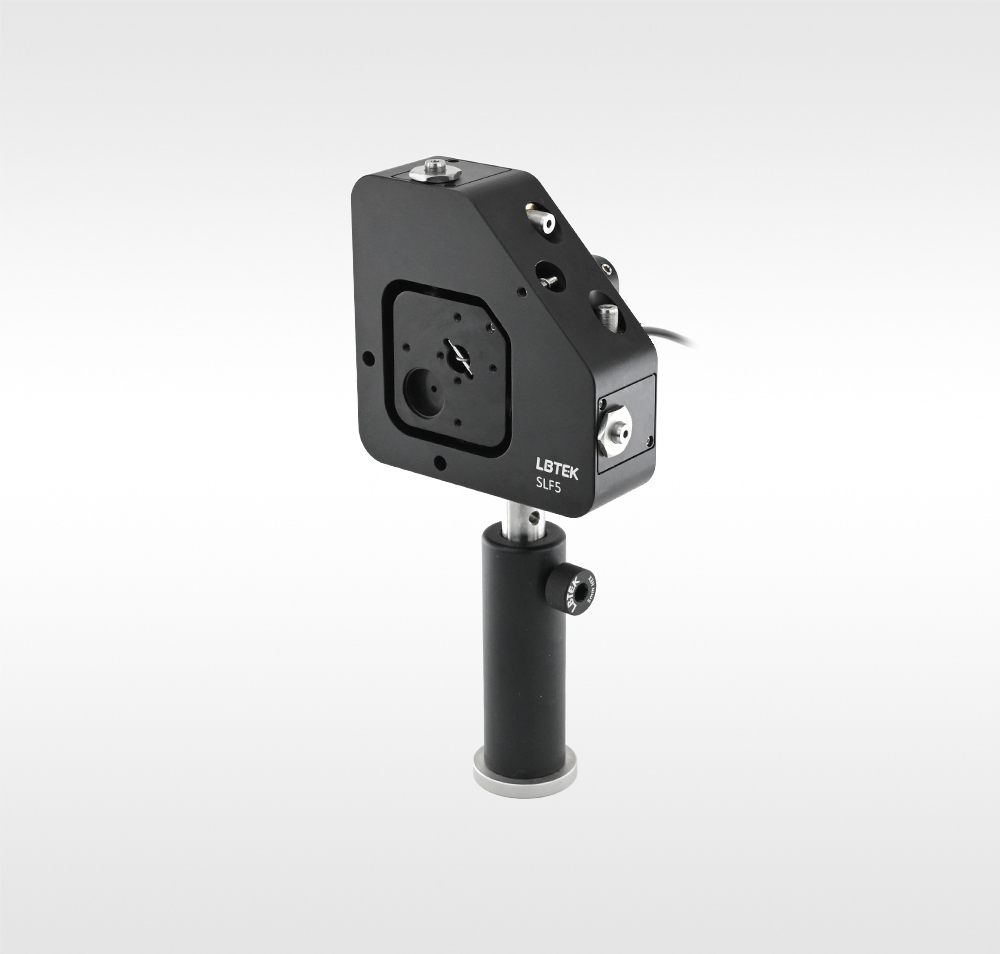

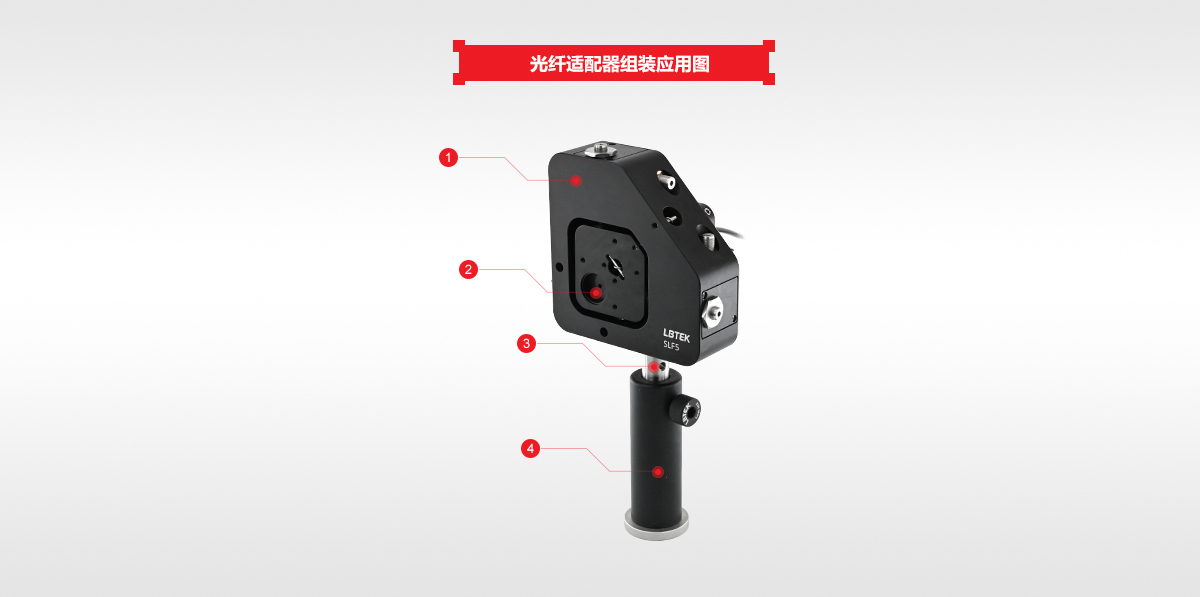

SLF5-FPC安装于SLF5
产品型号 | 接头类型 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| SLF5-FPC | FC/PC，宽键（2.2 mm) | ¥345.00 | 当天 | 加入购物车 |
