产品说明
- 主体材质：6061-T6铝合金
- 可调俯仰、偏摆、X、Y、Z轴位移
- 台面带M4、M3螺纹孔、M4沉头孔
- 可与紧凑型三轴位移台进行光纤耦合
LBTEK 紧凑型五轴位移台用于调节台面俯仰、偏摆、X、Y、Z五个轴位移。调节均通过螺纹副进行调节，其中两个螺纹副控制偏摆和Y轴位移，两个螺纹副控制俯仰和Z轴位移，还有一个螺纹副控制X轴位移，螺纹副带有2 mm六角孔可通过2 mm六角扳手进行锁紧；另配有底座，可对位移台进行整体增高以适用其余场景。
产品属性
主体材质6061-T6铝合金
表面处理黑色阳极氧化

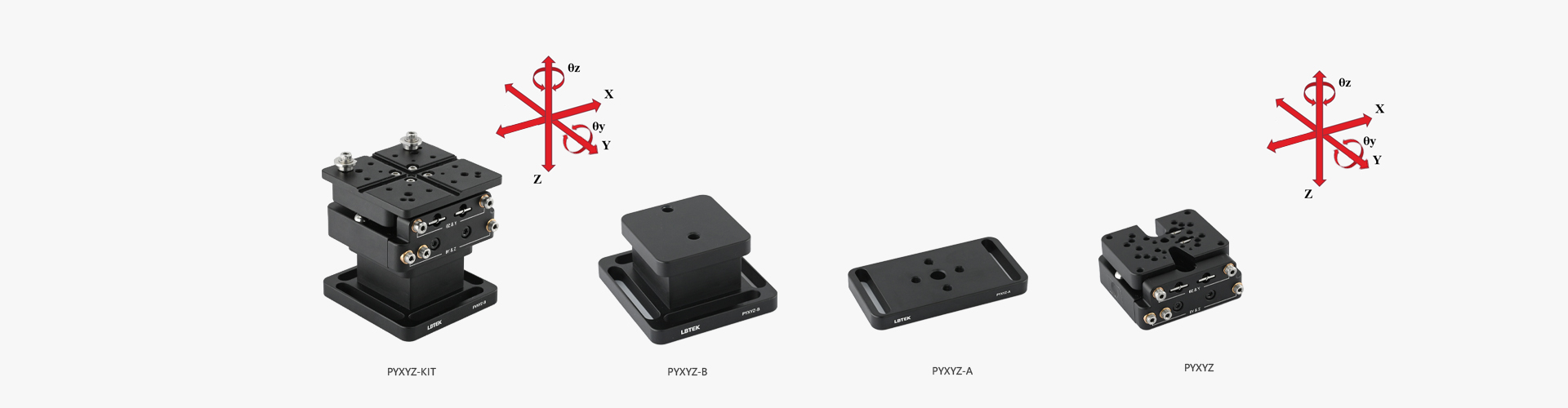

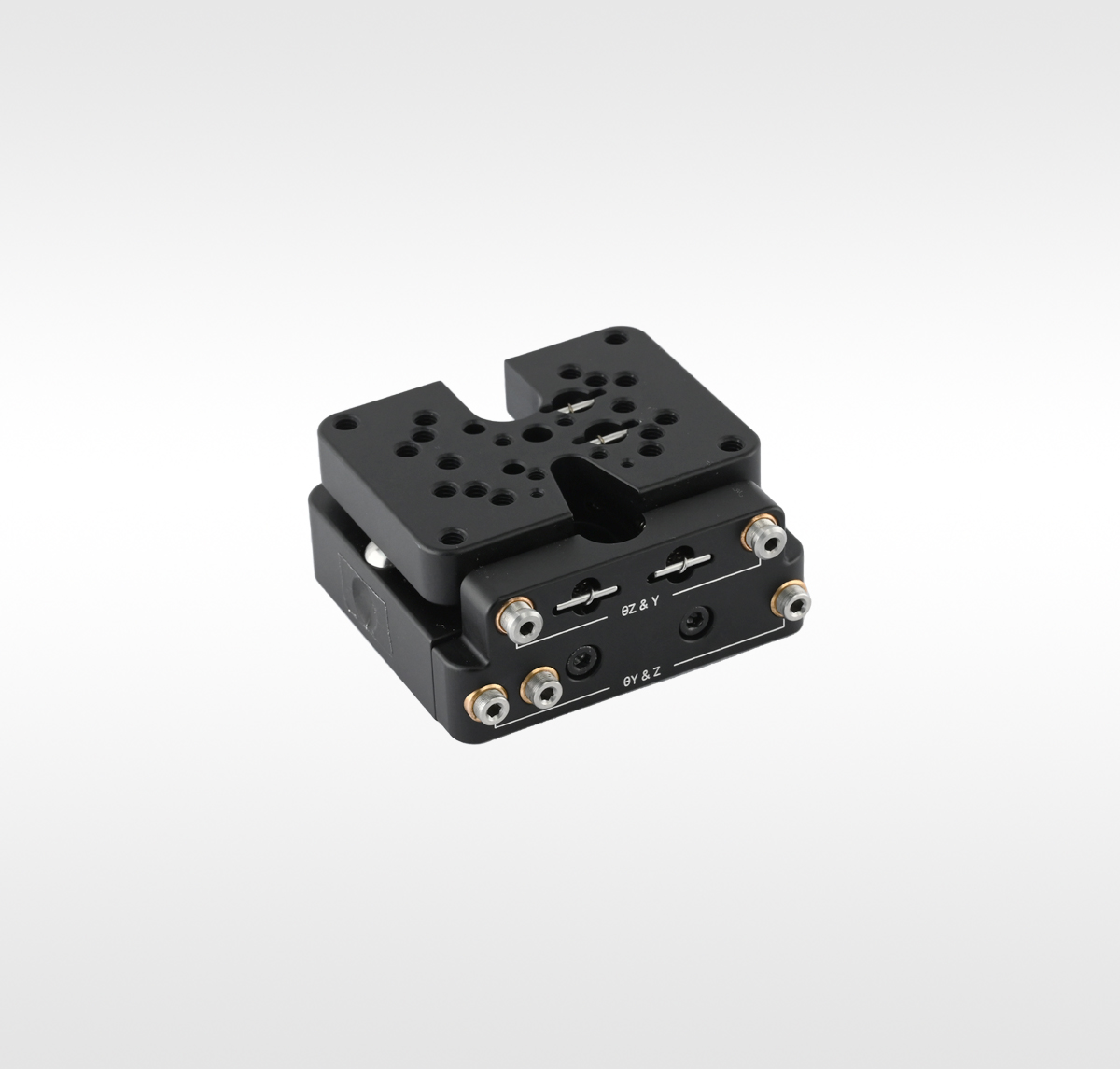

紧凑型五轴位移台，紧凑型
- 安装平台高度27.3 mm
- 俯仰调节范围±3.5°，偏转调节范围±5°，X/Y/Z轴调节范围3 mm
- 螺纹副调节精度0.25 mm/转
LBTEK 紧凑型五轴位移台采用紧凑型设计，通过一侧面板安装的五个螺纹副可调俯仰±3.5°、偏摆±5°、X/Y/Z轴3 mm位移；其中两个螺纹副一起控制俯仰和Z轴、两个螺纹副一起控制偏摆和Y轴、单独的一个螺纹副控制X轴；位移台顶板上带有M4/M3阵列螺纹孔和中心一个M4反向沉头孔，从位移台底部往上安装M4圆柱头螺钉进行锁紧其余元器件，通过配带的这些孔位可以安装CA-3压臂、MT-FLF1S安装座等产品；同时位移台底部带有两个M6安装孔槽可以通过M6圆柱头螺钉安装在光学平台或面包板上；也可以通过PYXYZ-A和PYXYZ-B底座进行增高转接安装至光学平台或面包板上。
MT-FLF1S不锈钢安装座安装于PYXYZ五轴位移台上
产品型号 | 可调俯仰范围 | 可调偏摆范围 | 可调X/Y/Z轴范围 | 安装平台高度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
| PYXYZ | ±3.5° | ±5° | 3 mm | 27.3 mm | ¥2,060.00 | 当天 | 加入购物车 |

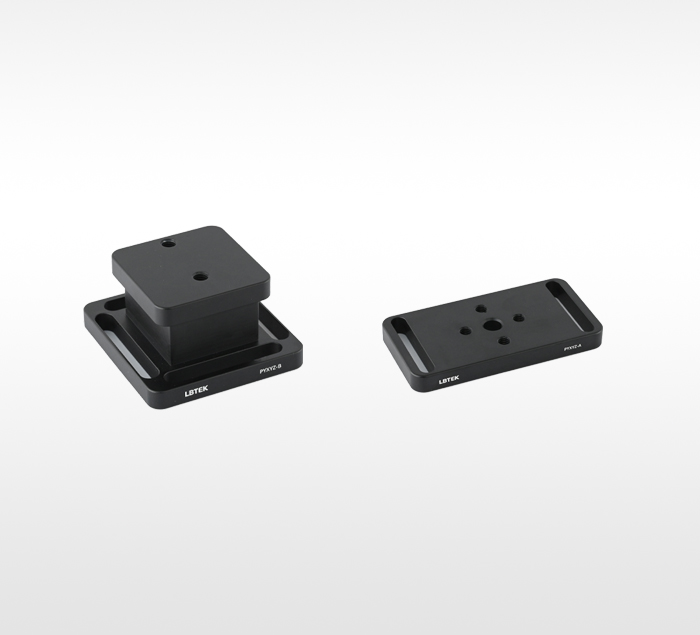

安装底座，用于转接PYXYZ紧凑型五轴位移台
- 材质：6061-T6铝合金
- PYXYZ-A高度9.2 mm，PYXYZ-B高度33 mm
- 均带M6安装孔槽
LBTEK 安装底座用于将PYXYZ五轴位移台进行转接增高，其中PYXYZ-A转接位移台后整体高度为36.5 mm，PYXYZ-B转接位移台后整体高度为60.3 mm；PYXYZ-A中间4个M6螺纹孔用于转接PYXYZ位移台，中心直径8通孔用于放置M4螺钉至PYXYZ位移台台面去安装其余带有M4螺纹孔的安装座或者接杆等，侧边带两个M6安装孔槽用于安装至光学平台或面包板上；PYXYZ-B顶部两个M6螺纹孔用于转接PYXYZ位移台，侧边带四个M6安装槽用于安装至光学平台或面包上。

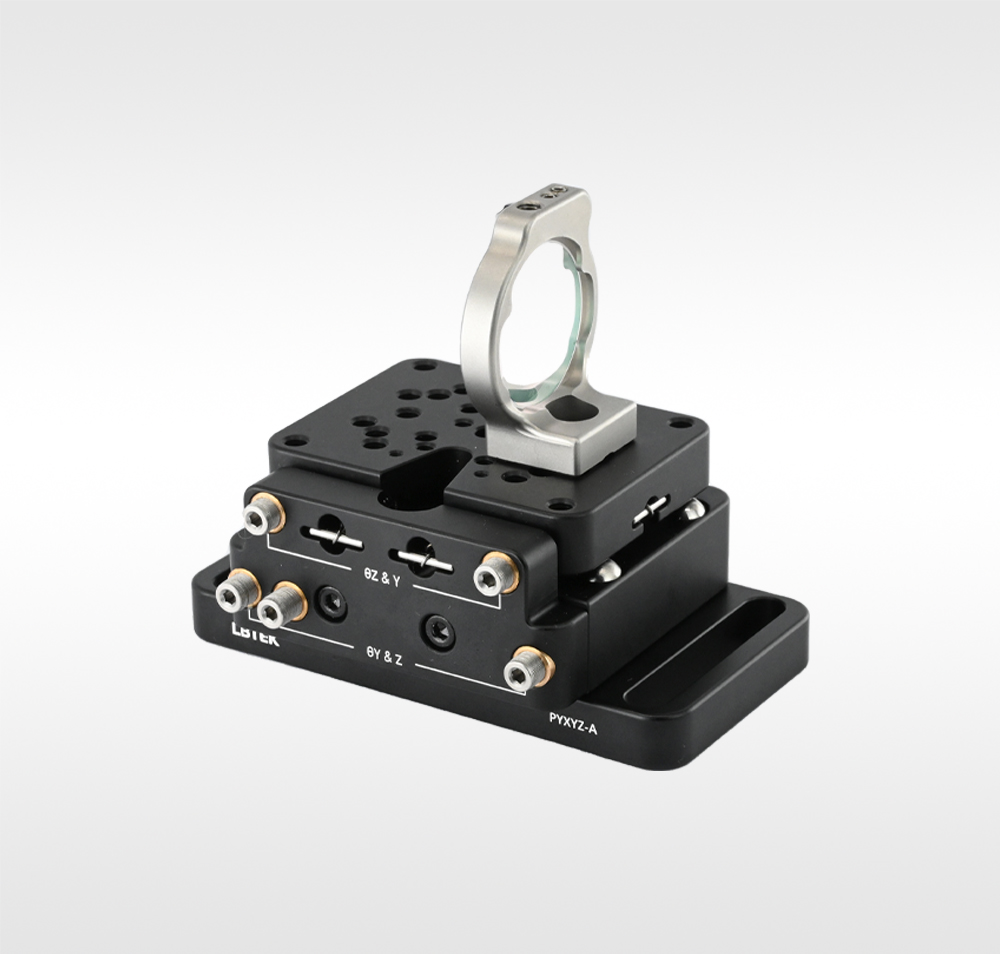

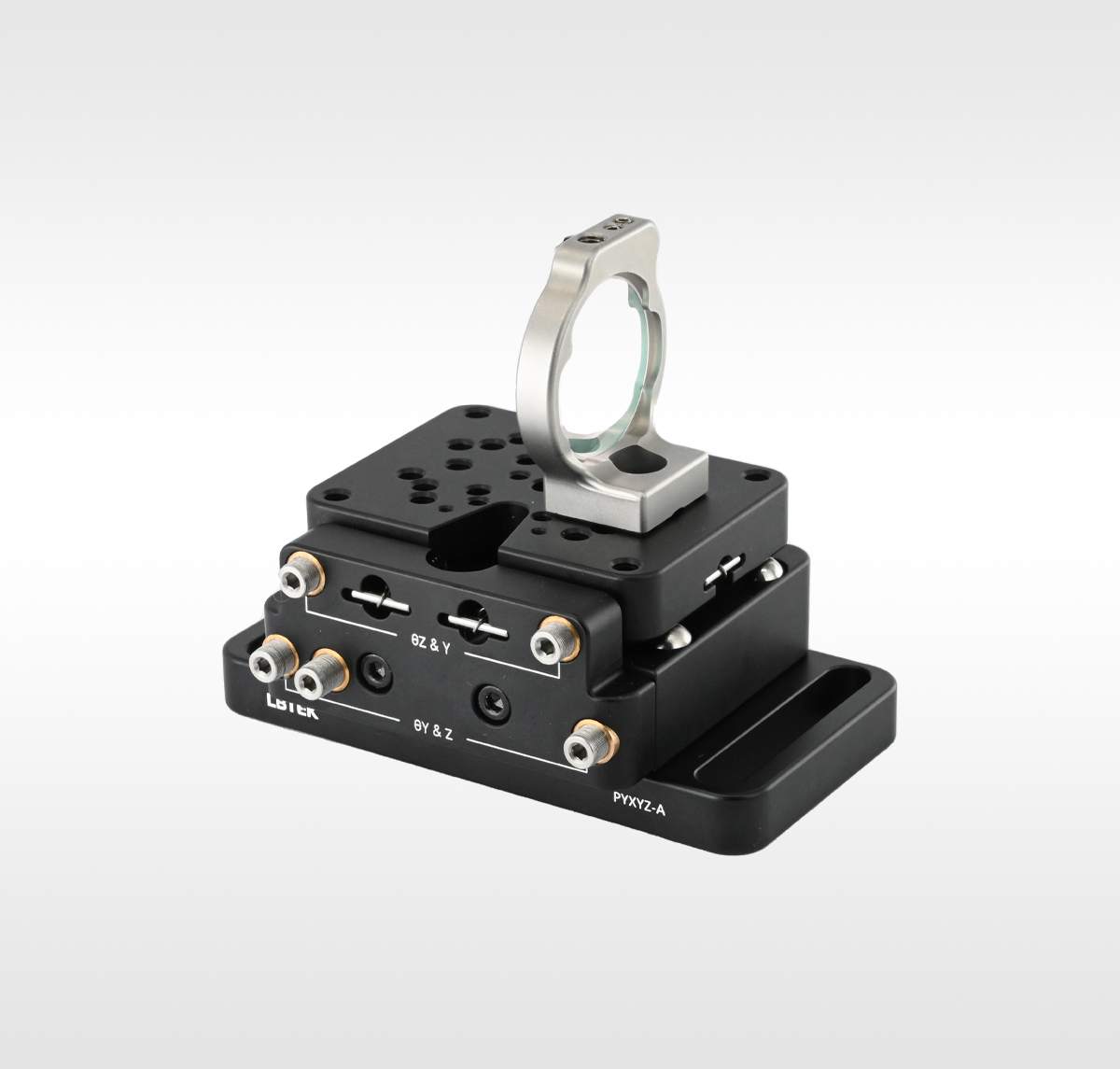

PYXYZ紧凑型五轴位移台安装于PYXYZ-A上
产品型号 | 安装孔规格/数量 | 高度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| PYXYZ-B 升级 | M6安装孔槽/4个 | 33 mm | ¥370.00 | 当天 | 加入购物车 | ||
| PYXYZ-A | M6安装孔槽/2个 | 9.2 mm | ¥177.00 | 当天 | 加入购物车 |

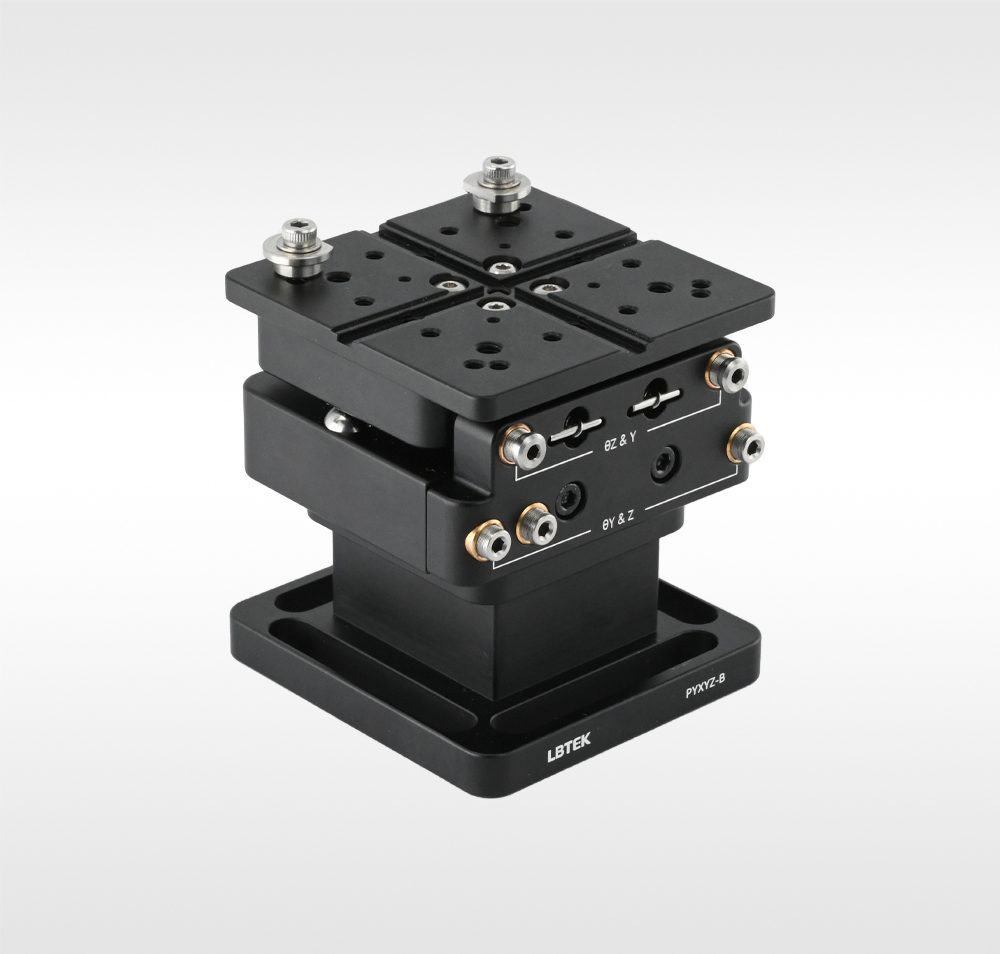

紧凑型五轴位移台组件
- 安装平台高度64.3 mm
- 俯仰调节范围±3.5°，偏转调节范围±5°，X/Y/Z轴调节范围3 mm
- 螺纹副调节精度0.25 mm/转
LBTEK 紧凑型五轴位移台组件，通过一侧面板安装的五个螺纹副可调俯仰±3.5°、偏摆±5°、X/Y/Z轴3 mm位移；其中两个螺纹副一起控制俯仰和Z轴、两个螺纹副一起控制偏摆和Y轴、单独的一个螺纹副控制X轴；顶板采用与LS60-XYZ一致的顶板，带有M2、M3、M4螺纹孔及3 mm对准槽，可以安装其余的元器件，与LS60-XYZ一起配合可以进行光纤耦合；底座带有4个M6安装孔槽通过M6圆柱头螺钉安装至光学平台或面包板上。

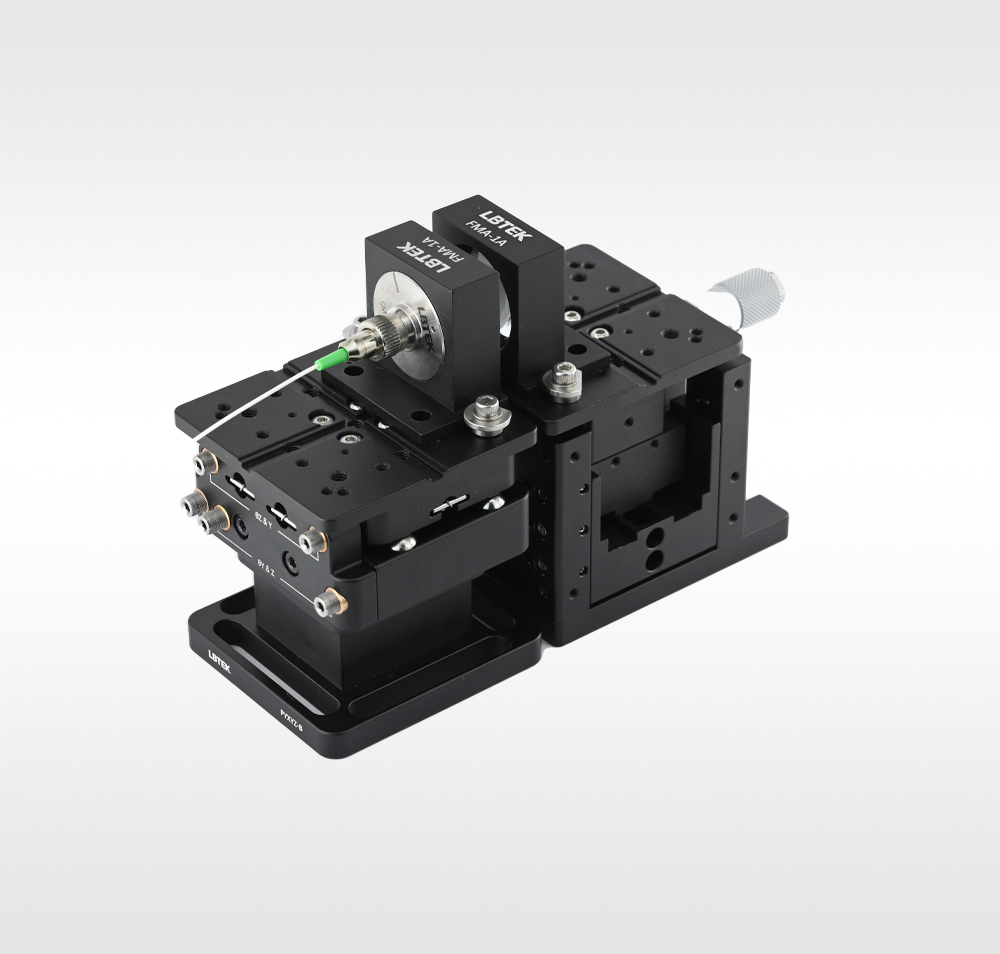

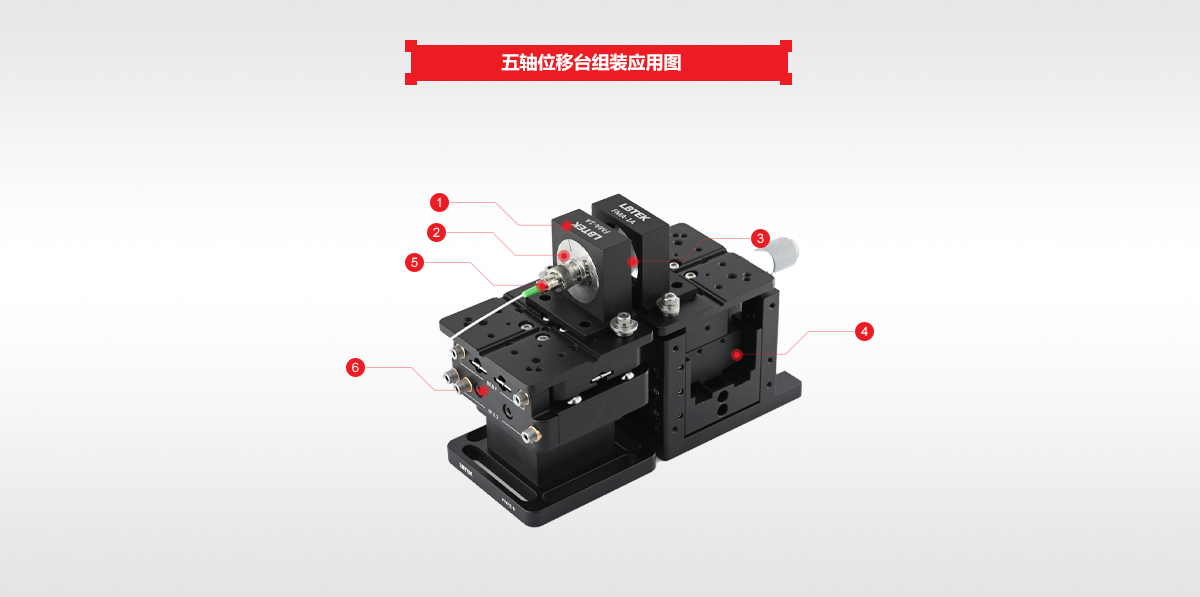

与紧凑型三轴位移台LS60-XYZ配合进行光纤耦合
产品型号 | 可调俯仰范围 | 可调偏摆范围 | 可调X/Y/Z轴范围 | 安装平台高度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
| PYXYZ-KIT | ±3.5° | ±5° | 3 mm | 64.3 mm | ¥2,704.00 | 当天 | 加入购物车 |
模压非球面透镜安装座
- M8 x 0.5、M9 x 0.5或M12 x 0.5内螺纹
- 搭配模压非球面透镜使用
- 光轴高度12.5 mm
LBTEK 模压非球面透镜安装座具有M8 x 0.5、M9 x 0.5或M12 x 0.5的内螺纹，可以安装模压非球面透镜。带凸台与位移台顶板凹槽兼容，进行快速定位。安装固定方式可选择FF05固定卡扣。安装座的光轴在位移台上方12.5 mm。
放在PYXYZ五轴位移台上的LDI12和非球面透镜以及OFB02-FPC光纤支架
产品型号 | 螺纹规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| LDI09 | M9 x 0.5内螺纹 | ¥305.00 | 当天 | 加入购物车 | ||
| LDI12 | M12 x 0.5内螺纹 | ¥305.00 | 当天 | 加入购物车 | ||
| LDI08 | M8 x 0.5内螺纹 | ¥305.00 | 当天 | 加入购物车 |
薄款模压非球面透镜安装座
- M8 x 0.5、M9 x 0.5或M12 x 0.5内螺纹
- 可以使透镜背对背安装
- 适合搭配模压非球面透镜使用
- 厚度仅有6 mm
- 光轴高度12.5 mm
LBTEK 薄款模压非球面透镜安装座是用于安装透镜和光学元件的超薄安装座，带M8 x 0.5、M9 x 0.5或M12 x 0.5内螺纹，可以让模压非球面透镜背对背进行安装。带凸台与位移台顶板凹槽兼容，进行快速定位。安装固定方式可选择FF05固定卡扣或AC270M调整压板。安装座的光轴在位移台上方12.5 mm。
AC270M调整压板作用于两个薄款模压非球面透镜安装座实现紧密耦合
产品型号 | 螺纹规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| LDI09B | M9 x 0.5内螺纹 | ¥305.00 | 当天 | 加入购物车 | ||
| LDI12B | M12 x 0.5内螺纹 | ¥305.00 | 当天 | 加入购物车 | ||
| LDI08B | M8 x 0.5内螺纹 | ¥305.00 | 当天 | 加入购物车 |
