产品说明
- 适用各向异性光学元件（如偏振光学元件）
- 360°旋转，2°刻度精度，每20°刻有角度数字
- 侧面带锁紧螺钉
- 紧定螺丝固定和卡环固定可选
- 兼容30 mm同轴系统

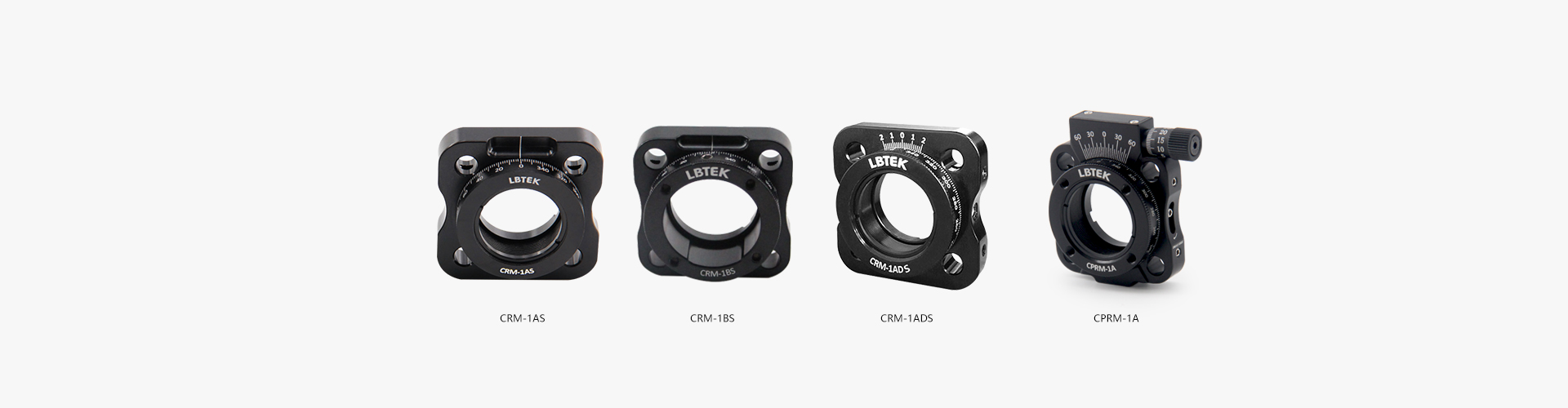

LBTEK 30 mm同轴系统旋转调整架有CRM-1AS、CRM-1BS和CRM-1ADS和CPRM-1A四种，适用安装Ø25.4 mm光学元件，底部带M4螺纹孔可连接接杆，4个Ø6 mm通孔，通过侧面M4紧定螺钉固定安装30 mm同轴系统。CRM-1AS、CRM-1ADS和CPRM-1A均带SM1内螺纹，附带一个SM1R卡环用于固定最大厚度9.4 mm光学元件，还可用于安装带有SM1外螺纹的光学元件；CRM-1BS内壁光滑，通过紧定螺丝固定最小厚度7.9 mm光学元件。旋转调整架可连续旋转360°，刻度盘精度为2°，每20°刻有角度数字，侧面带M4锁紧螺钉，用于锁定旋转。CRM-1ADS在CRM-1AS的基础上，带差分刻线，左右各10分度，差分精度为0.2°。CPRM-1A为带测微头的精密调整架，精调行程±7°，对应测微头1°/转，差分刻线精度为5'（0.08°）。
产品属性
材质6061-T6 铝合金
表面处理黑色阳极氧化
适用光学元件直径Ø25.4 mm
接杆安装螺纹孔M4
30 mm同轴系统旋转调整架，卡环固定
- 2°刻度精度，每20°刻有角度数字
- 卡环固定，附带一个SM1R卡环
- 兼容同轴系统
- 安装Ø25.4 mm光学元件

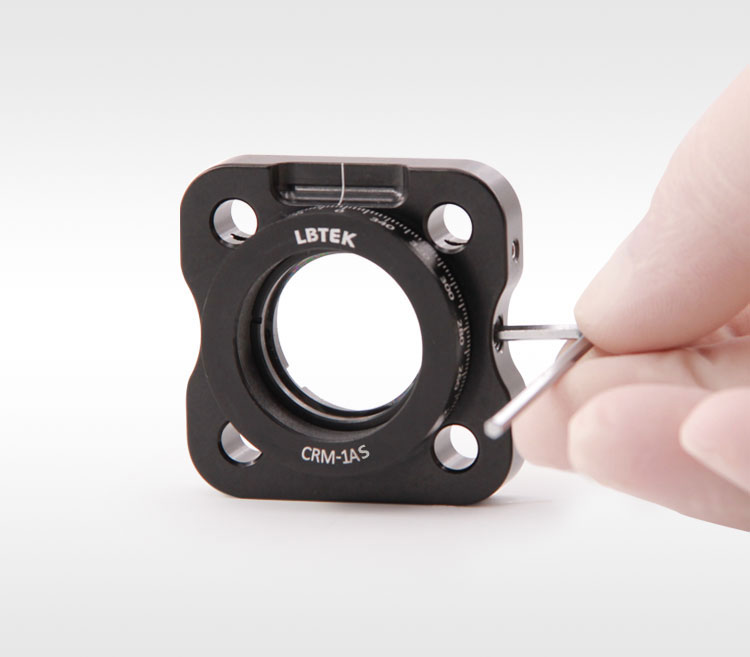

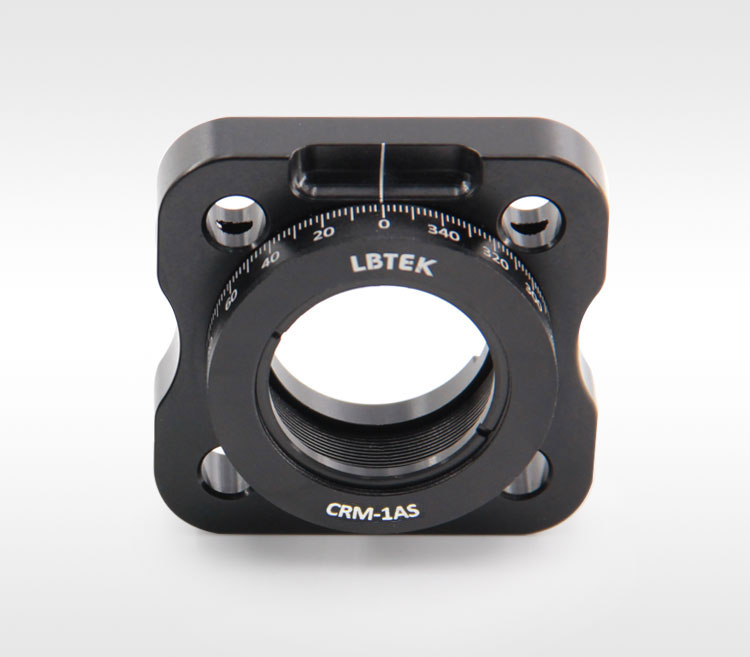

CRM-1AS带SM1内螺纹，附带1个SM1R卡环固定Ø25.4 mm最大厚度9.4 mm光学元件，调整架可连续旋转360°，2°刻度精度，每20°刻有角度数字。侧面带M4锁紧螺钉(2 mm 六角扳手)用于锁定旋转，底部M4螺纹孔可连接接杆。
卡环固定
产品型号 | 旋转角度 | 刻度精度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CRM-1AS | 360° | 2° | ¥395.00 | 当天 | 加入购物车 |

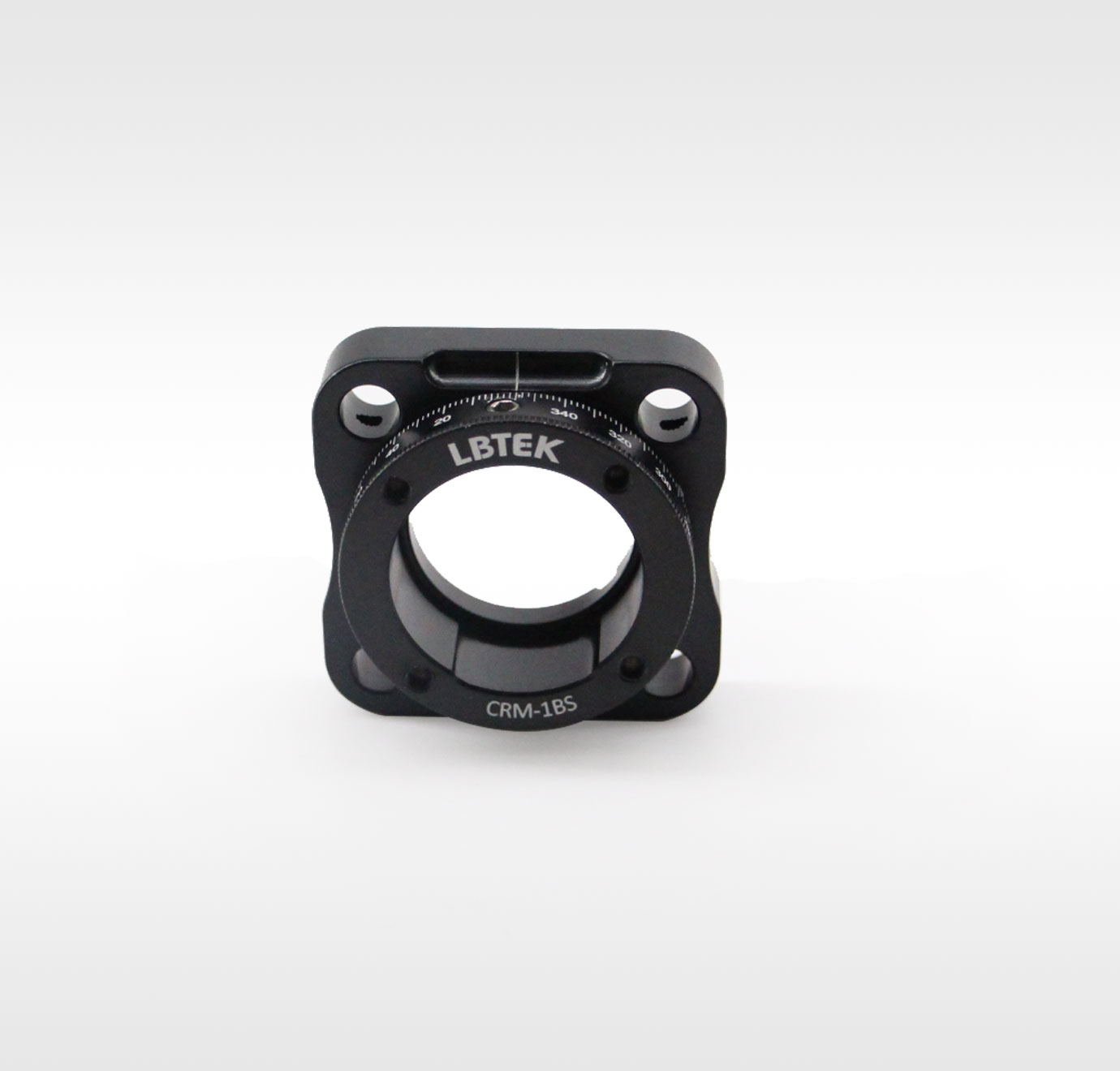

30 mm同轴系统旋转调整架，紧定螺丝固定
- 2°刻度精度，每20°刻有角度数字
- 紧定螺丝固定
- 安装Ø25.4 mm光学元件

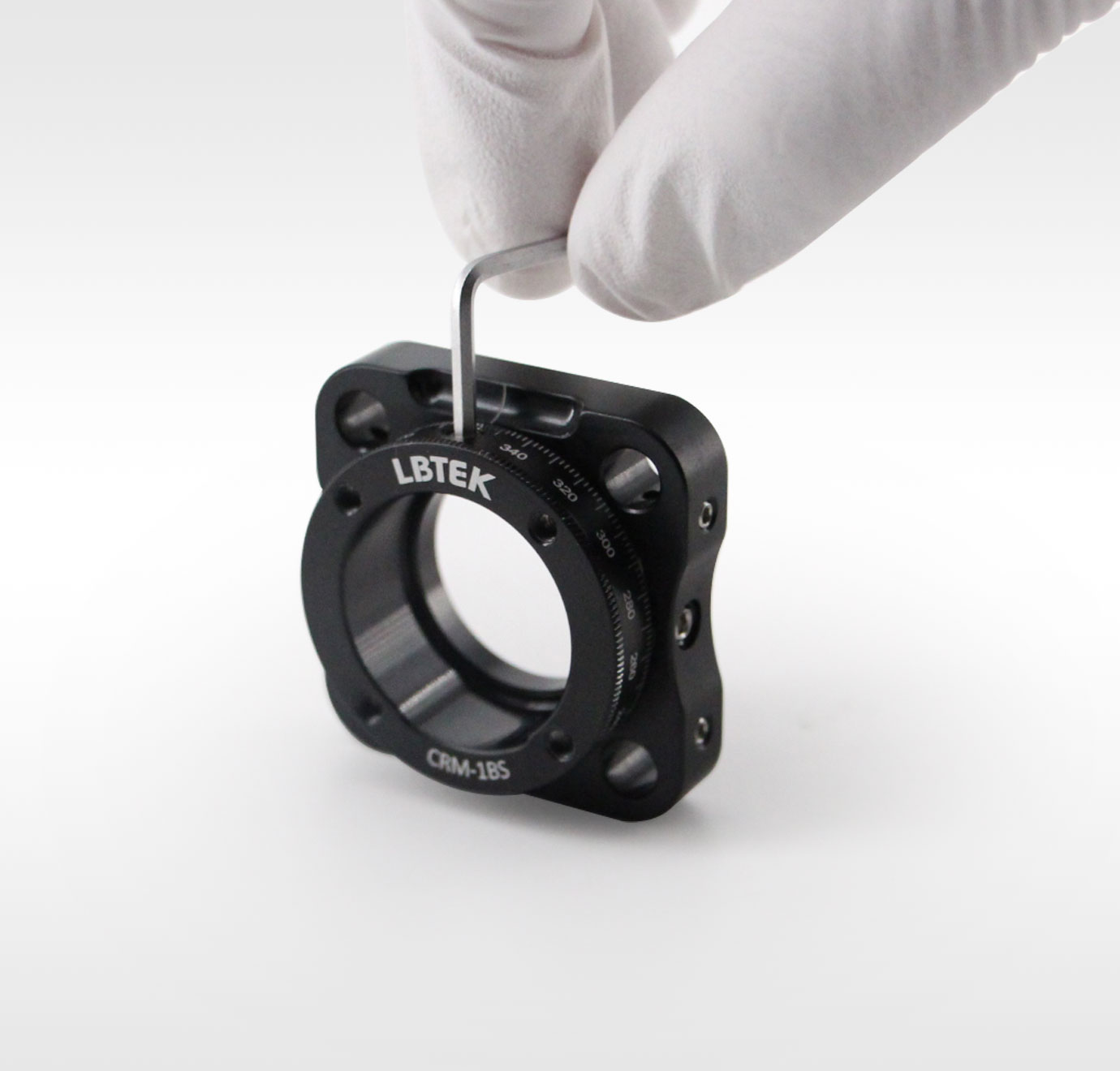

CRM-1BS内壁光滑，M4胶头紧定螺丝固定Ø25.4 mm最小厚度7.9 mm光学元件，调整架可连续旋转360°，2°刻度精度，每20°刻有角度数字。侧面带M4锁紧螺钉(兼容2 mm 六角扳手)用于锁定旋转，底部M4螺纹孔可连接接杆。
紧固螺钉固定
产品型号 | 旋转角度 | 刻度精度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CRM-1BS | 360° | 2° | ¥387.00 | 当天 | 加入购物车 |
30 mm同轴系统旋转调整架，带差分读数，卡环固定
- 安装Ø25.4mm光学元件
- 2°刻度精度，每20°刻有角度数字
- 0.2°差分精度
- 卡环固定，附带一个SM1R卡环
- 径向圆跳动，轴向圆跳动： ≤30 μm
- 兼容同轴系统

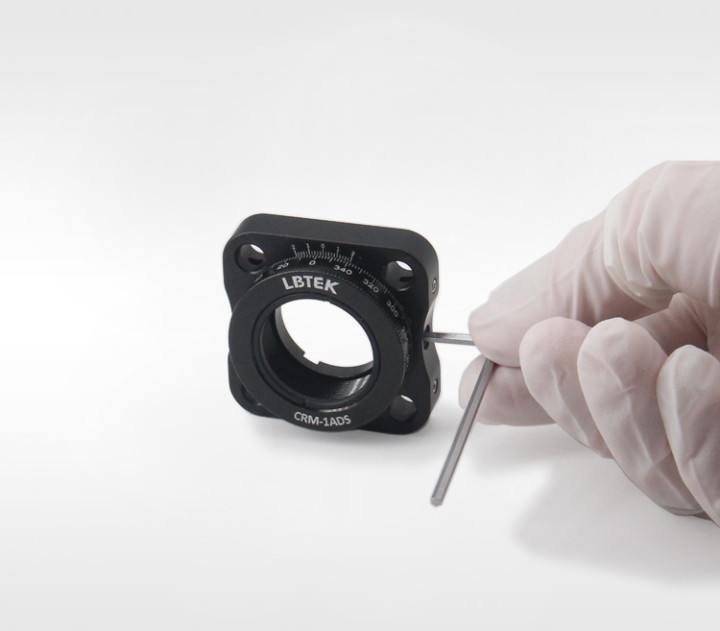

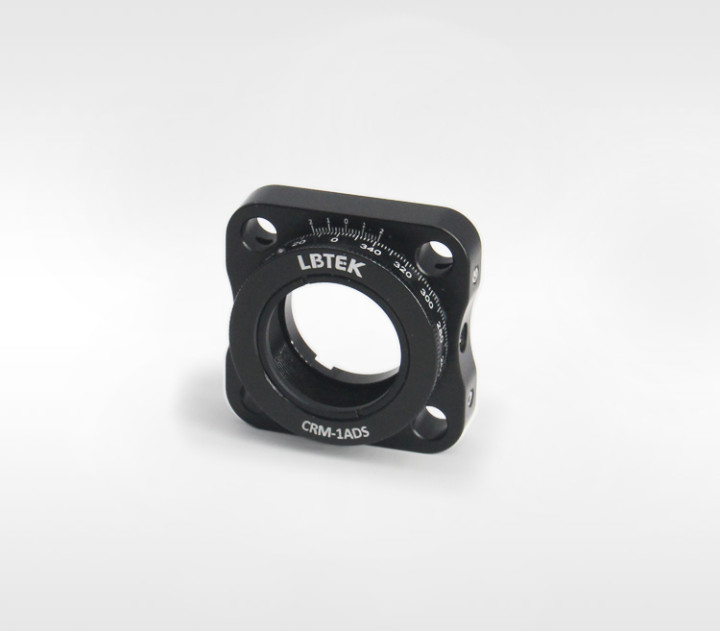

CRM-1ADS带SM1内螺纹，附带SM1R卡环固定最大厚度9.4mm光学元件，调整架可连续旋转360°，2°刻度精度，每20°刻有角度数字；另有差分刻度，左右各10分度，最大差分量程2°，差分精度为0.2°。侧面带M4锁紧螺钉(2 mm 六角扳手)用于锁定旋转，底部M4螺纹孔可连接接杆。
卡环固定
产品型号 | 旋转角度 | 刻度精度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CRM-1ADS | 360° | 2° | ¥415.00 | 当天 | 加入购物车 |
30 mm同轴系统旋转调整架，带测微头精调，卡环固定
- 360°粗旋转，可锁定，每20°刻有角度数字
- 差分读数精度5'（0.08°）
- 精密测微器行程±7°，分辨率1.2'（0.02°）
- 卡环固定，附带一个SM1R卡环
- 径向圆跳动，轴向圆跳动： ≤30 μm
- 兼容同轴系统

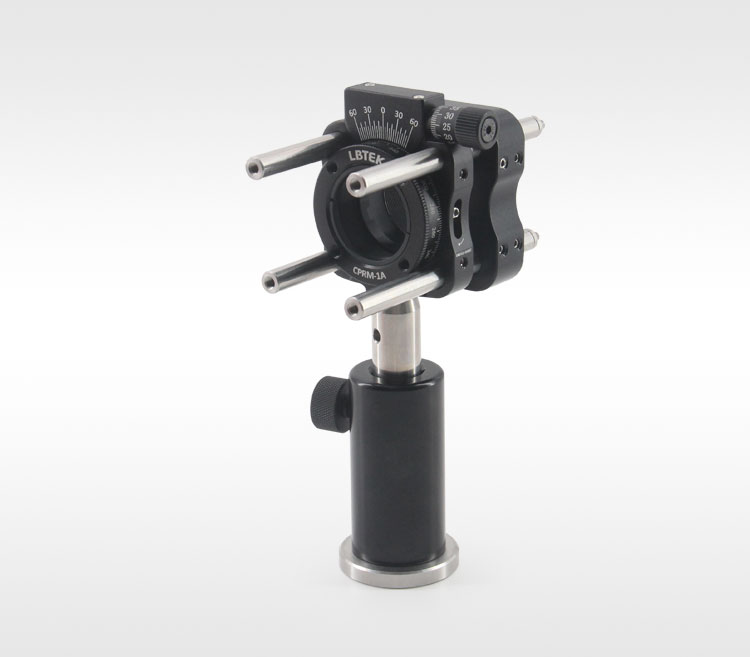

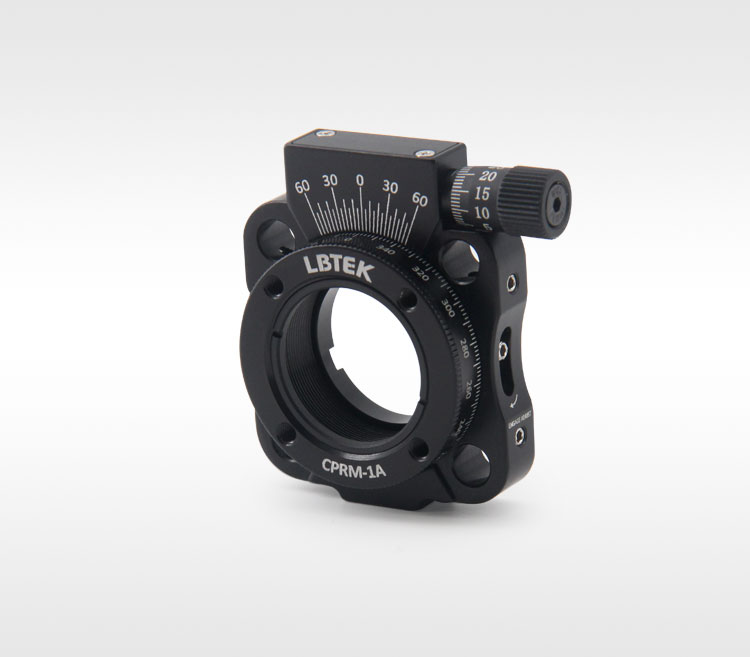

LBTEK CPRM-1A调整架适用于安装Ø25.4 mm，最厚9.4 mm的光学元件，通过单个SM1R卡环固定光学元件。可360°旋转，每20°有刻线，且差分刻度提供5'（0.08°）分辨率，侧面带粗调紧定螺丝，当粗调锁定时，可使用测微头在±7°位置内微调旋转架位置，测微头每旋转一圈对应旋转架转1°，精度为1.2'（0.02°）。CPRM-1A底部带M4螺纹孔用于连接光学接杆。
CPRM-1A兼容30 mm同轴系统
产品型号 | 旋转角度 | 刻度精度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CPRM-1A | 360° | 2° | ¥1,147.00 | 当天 | 加入购物车 |
