30 mm同轴系统旋转调整架—

产品说明

适用各向异性光学元件（如偏振光学元件）
360°旋转，2°刻度精度，每20°刻有角度数字
侧面带锁紧螺钉
紧定螺丝固定和卡环固定可选
兼容30 mm同轴系统

LBTEK 30 mm同轴系统旋转调整架有CRM-1AS、CRM-1BS和CRM-1ADS和CPRM-1A四种，适用安装Ø25.4 mm光学元件，底部带M4螺纹孔可连接接杆，4个Ø6 mm通孔，通过侧面M4紧定螺钉固定安装30 mm同轴系统。CRM-1AS、CRM-1ADS和CPRM-1A均带SM1内螺纹，附带一个SM1R卡环用于固定最大厚度9.4 mm光学元件，还可用于安装带有SM1外螺纹的光学元件；CRM-1BS内壁光滑，通过紧定螺丝固定最小厚度7.9 mm光学元件。旋转调整架可连续旋转360°，刻度盘精度为2°，每20°刻有角度数字，侧面带M4锁紧螺钉，用于锁定旋转。CRM-1ADS在CRM-1AS的基础上，带差分刻线，左右各10分度，差分精度为0.2°。CPRM-1A为带测微头的精密调整架，精调行程±7°，对应测微头1°/转，差分刻线精度为5'（0.08°）。

通用参数

材质 6061-T6 铝合金	表面处理黑色阳极氧化
适用光学元件直径 Ø25.4 mm	接杆安装螺纹孔 M4

CRM-1AS带SM1内螺纹，附带SM1R固定光学元件，旋转到指定位置，侧面带M4胶头锁紧螺钉(2 mm 六角扳手)锁定旋转。底部M4螺纹孔可连接接杆。CRM-1B和CRM-1BS可用紧定螺丝直接固定Ø25.4 mm光学元件。CRM-1ADS在CRM-1AS的基础上，添加差分刻线，左右各10分度，差分精度为0.2度。

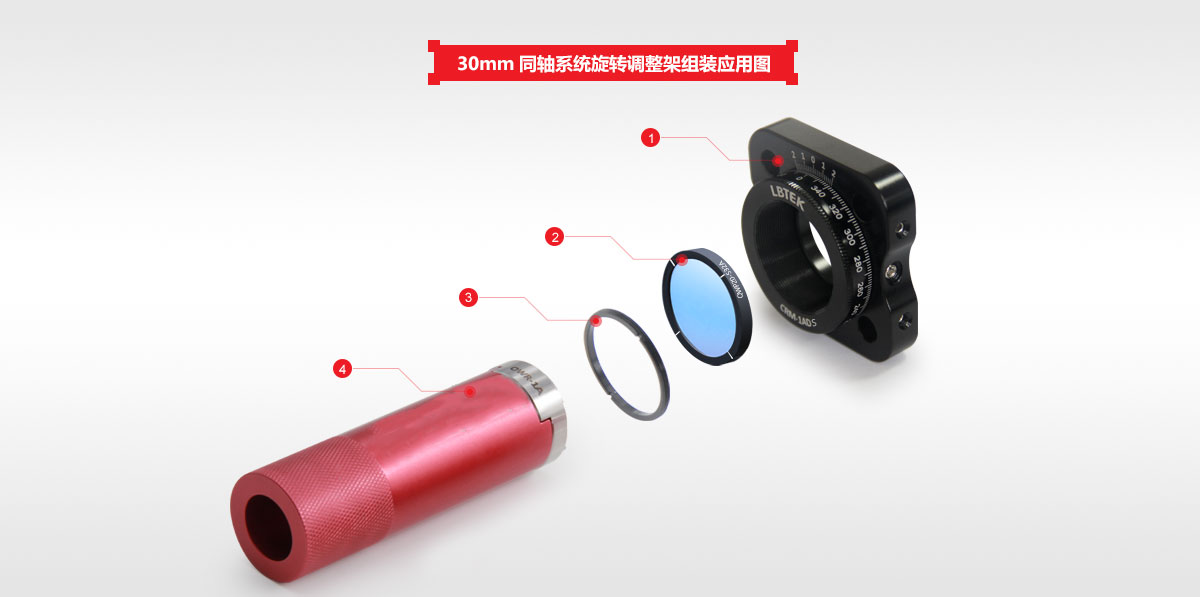

① 同轴系统旋转调整架CRM-1ADS×1	② 聚合物真零级四分之一波片QWP20-532A×1
③ 卡环SM1R×1	④ 卡环扳手OWR-1A×1

一、差分读数方法介绍

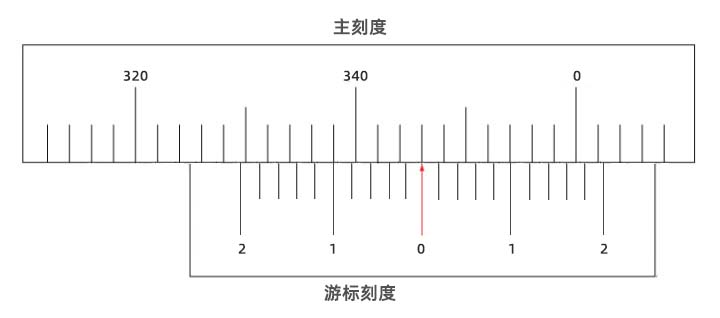

紧凑型旋转调整架CRM-1ADS为带差分读数的旋转调整架，旋转范围0~360°，最小刻度精度为2°；差分刻度以0为中心，最大量程为2°，左右各10分度，最小的差分精度为：主盘最小刻度精度（差分最大量程）/差分分度数=2°/10=0.2°。其读数方法可参考游标刻度读数方法。图①中，可以看到指针直接对准346°的刻线。请注意，游标刻度上唯一能与主刻度对齐的刻度线是±1°。由于指针与主刻度线在346°处对齐，因此图①中的读数为346.0°。如果游标刻度线上的零点位于主刻度的两条线之间，有以下两种方法可以确定读数：

（1）取游标刻度上指针左侧的所对齐那条线，用主刻度右侧的数值减去游标刻度的数值。例如，在图②中，游标指针位于344°和346°之间；取游标刻度左侧蓝色箭头，与零刻度线相差3格也就是0.2° × 3 = 0.6°，结果是346° - 0.2° × 3 = 345.4°。

（2）取游标指针右侧蓝色箭头的读数，将此值与主刻度的较低值相加；取图②中右侧蓝色箭头，与零刻度线相差7格也就是0.2° × 7 = 1.4°，结果为344° + 0.2° × 7 = 345.4°。

可以看出，游标刻度增加了标准刻度测量的精密度。虽然需要花时间去习惯使用它们，也需要经过练习，但是游标刻度的读取是十分直接的。无论是直接的游标或逆游标，它们的游标刻度都以相同方式读取。

*逆游标刻度的刻度间距较大，N个刻度对应主刻度的N+1个刻度。

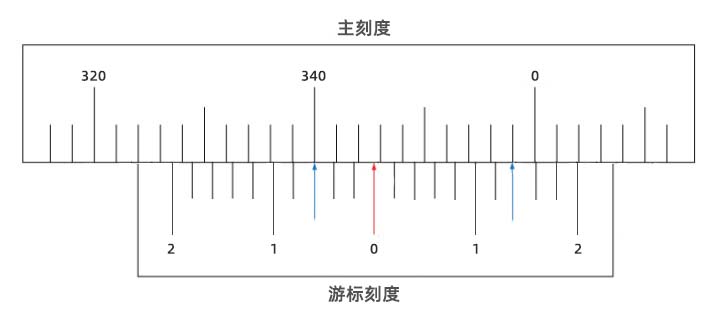

图①：红色箭头表示指针。

此刻度读数为346.0°

图②：红色箭头表示指针，蓝色箭头表示游标刻度的精确值。

此刻度读数为345.4°

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

	产品型号	旋转角度	刻度精度	单价	对比	发货日期

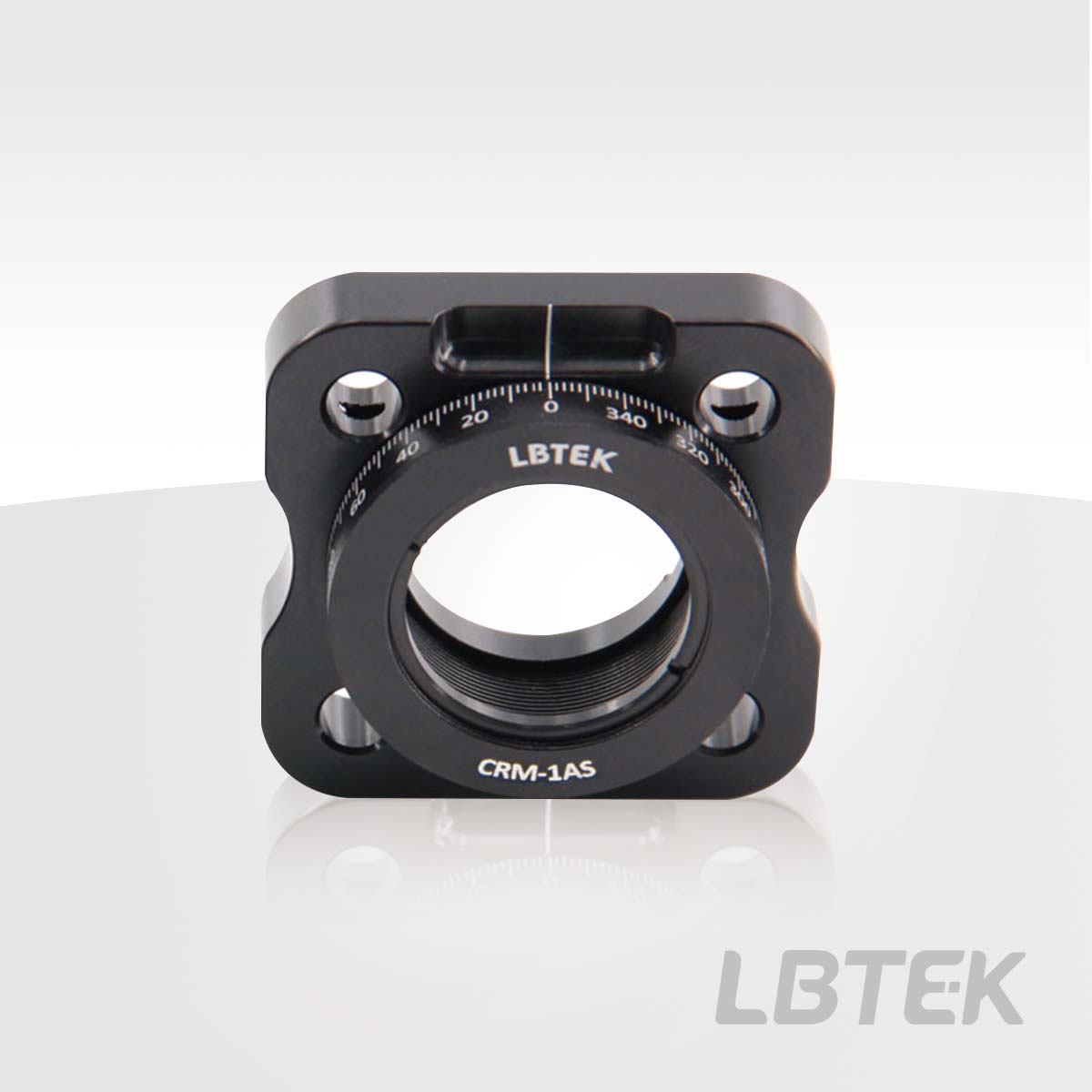

	CRM-1AS	360°	2°	￥395		当天		加入购物车

	产品型号	旋转角度	刻度精度	单价	对比	发货日期

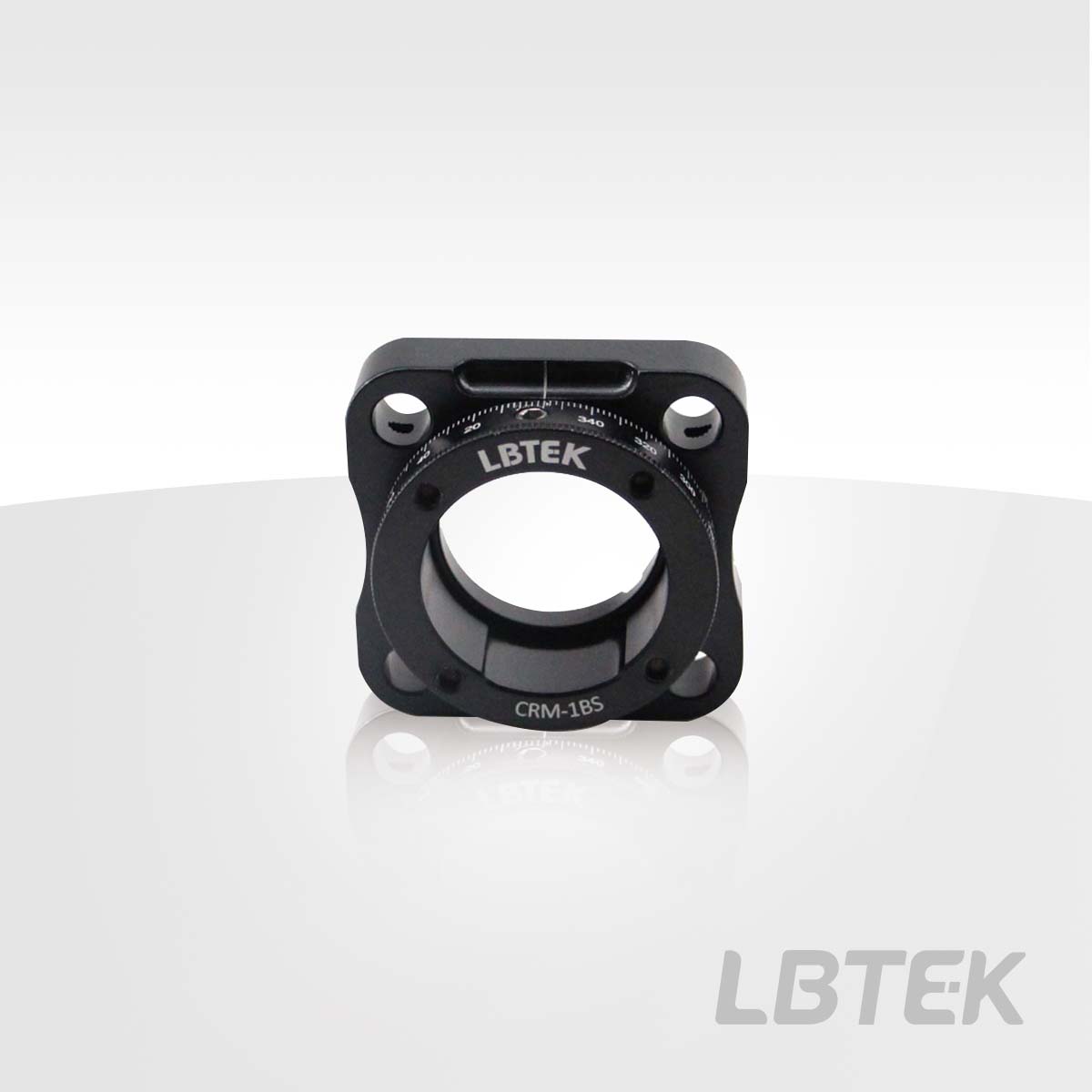

	CRM-1BS	360°	2°	￥387		当天		加入购物车

	产品型号	旋转角度	刻度精度	单价	对比	发货日期

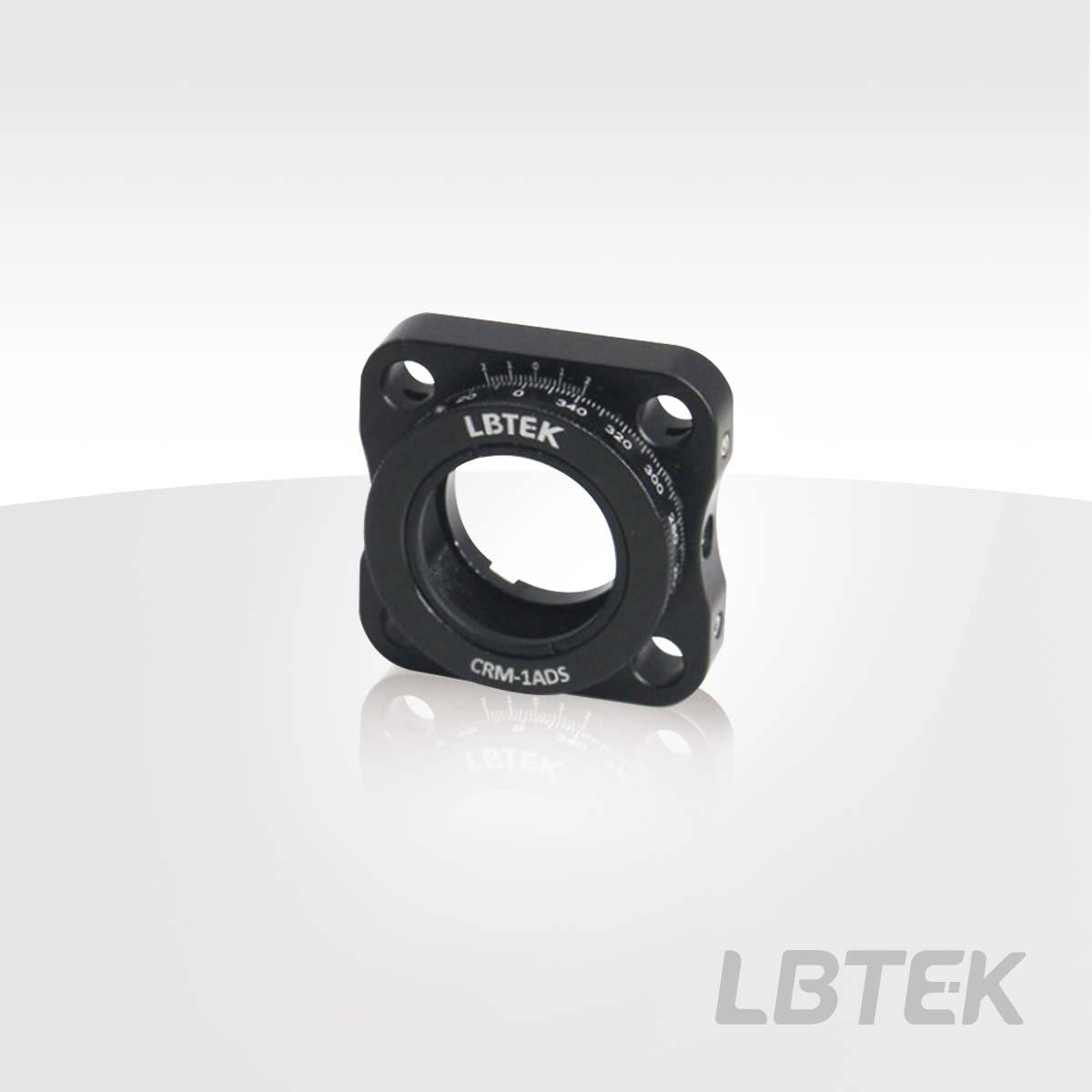

	CRM-1ADS	360°	2°	￥415		当天		加入购物车

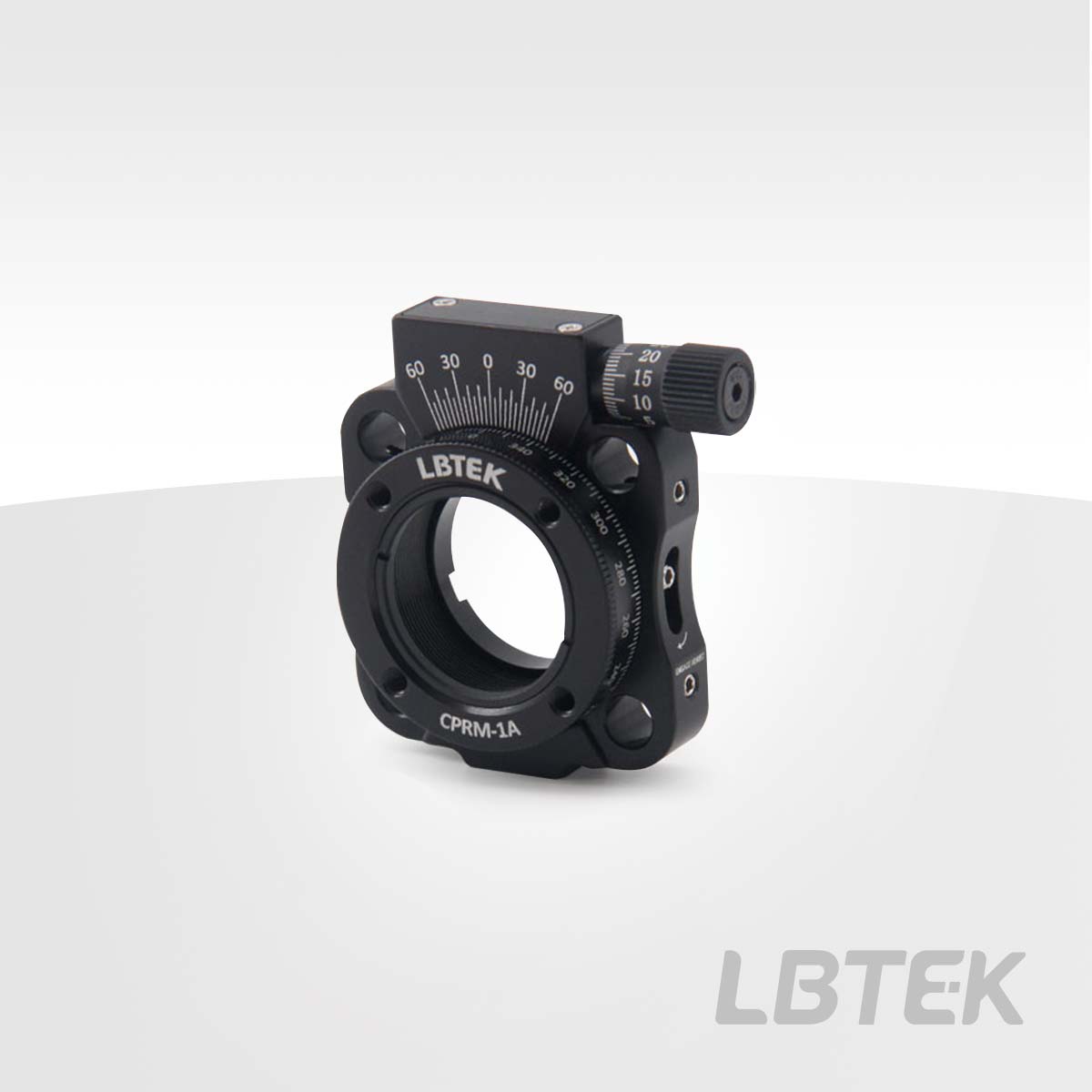

30 mm同轴系统旋转调整架，带测微头精调，卡环固定

360°粗旋转，可锁定，每20°刻有角度数字
差分读数精度5'（0.08°）
精密测微器行程±7°，分辨率1.2'（0.02°）
卡环固定，附带一个SM1R卡环
径向圆跳动，轴向圆跳动： ≤30 μm
兼容同轴系统

LBTEK CPRM-1A调整架适用于安装Ø25.4 mm，最厚9.4 mm的光学元件，通过单个SM1R卡环固定光学元件。可360°旋转，每20°有刻线，且差分刻度提供5'（0.08°）分辨率，侧面带粗调紧定螺丝，当粗调锁定时，可使用测微头在±7°位置内微调旋转架位置，测微头每旋转一圈对应旋转架转1°，精度为1.2'（0.02°）。CPRM-1A底部带M4螺纹孔用于连接光学接杆。

CPRM-1A兼容30 mm同轴系统

	产品型号	旋转角度	刻度精度	单价	对比	发货日期
	CPRM-1A	360°	2°	￥1147		当天		加入购物车
