产品说明
- 俯仰偏转平台，提供±4° 俯仰及偏转调节角度
- 超薄设计，厚度仅有19.5mm
- 与一体式三轴位移台组建多轴
- 分辨率：10 μm
LBTEKA提供的AS60-PY附属平台是为了提供俯仰与偏转两个方向的自由度，采用双精密微分头驱动，可实现±4°的俯仰与偏转调节，分辨率为10 μm，底部带有4个M3的沉头通孔、1个M4螺纹孔，可直接安装在LS60系列位移台，接杆以及光学平台上。位移台台面上分布有M3、M4和M6的安装螺纹孔，可在台面上安装位移台，压臂等器件以实现不同场合的应用。
产品属性
主体材质6061-T6铝合金
表面处理黑色阳极氧化
附属平台
- 适配LS60系列位移台，为其增加俯仰及偏转两个轴自由度
- 俯仰及偏摆调节角度均为±4°
- 兼容AA的AOD的DTSX系列，可搭建40mm光轴高度光路
- 分辨率为10 μm
AS60-PY附属平台通过测微头调节器提供±4°俯仰和偏转。它是一种可调俯仰和偏转的安装平台，底板具有M4螺纹安装孔以及4个M3螺纹安装通孔。与LS60系列位移台一起使用时，这个俯仰和偏转平台可以替换LS60系列位移台安装顶板，使得上表面的光束高度能够满足应用。
通过AS60-PY将AMD-05A镜架安装在LS60G-XYZ位移台上
产品型号 | 承重 | 俯仰/偏摆角度 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
 | AS60-PY 新品 | 3 Kg | ±4° | ¥1,833.00 | 当天 | 加入购物车 |

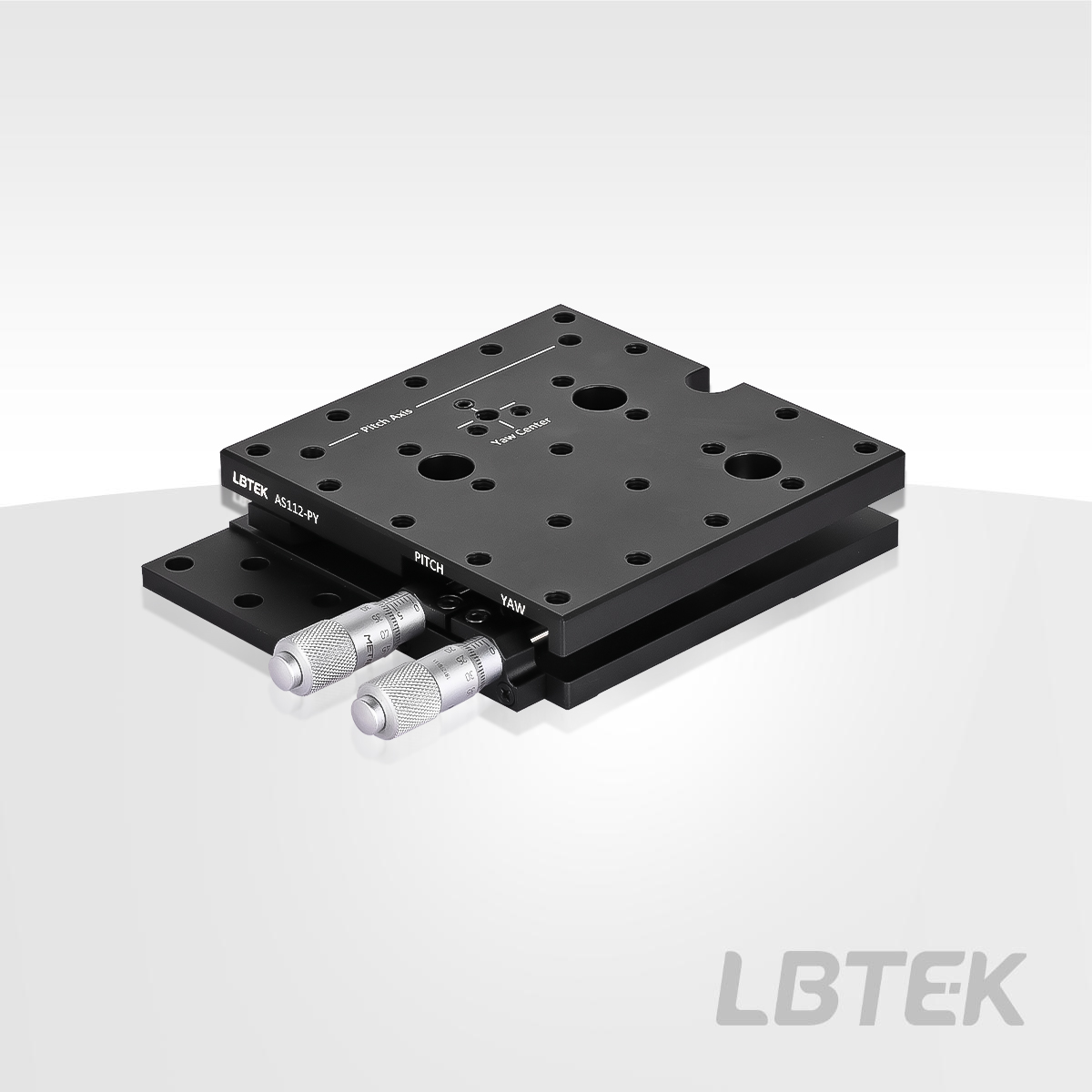

高负载俯仰偏转位移台
- 俯仰和偏转调节
- M6 ×1.0螺孔，孔间距为25.0 mm
- 平台高度为1.02英寸（26.0 mm）
- 黑色阳极氧化铝制造
高负载俯仰偏转位移台提供±2.5°的俯仰调节和±4.0°的偏转调节，配合精密驱动机构，实现高分辨率角度定位。它们设计用于高达5.0 kg 的负载场景，可稳定搭载激光器、工业相机及多轴位移台等设备，顶部平台具有24个间距25.0 mm的M6 x 1.0螺纹安装孔阵列，兼容主流光学面包板及夹具，便于快速集成与扩展。

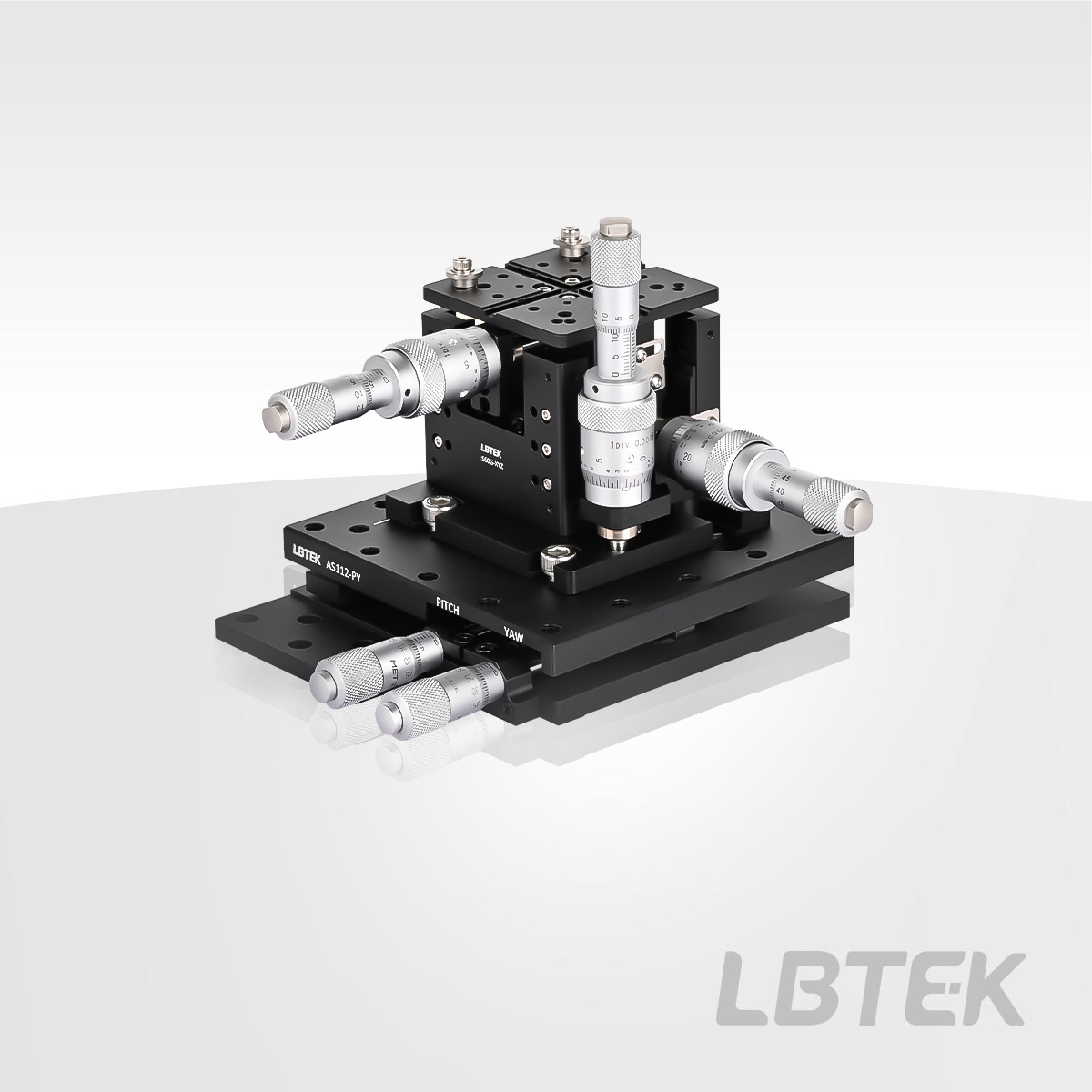

LS60G-XYZ位移台安装在AS112-PY俯仰偏转位移台上
产品型号 | 最大承重 | 俯仰偏摆行程 | 文件 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| AS112-PY 新品 | 5.0 kg | 俯仰±2.5° 偏摆±4.0° | ¥7,856.00 | 当天 | 加入购物车 |
